Сторонняя ППК + Охрана территории + освещение

17-12-2018

Объект – частный дом коттеджного типа с прилегающей территорией двора. Двор условно разделен на три части:

дорожка от калитки к двери дома и площадка для машин;
зона барбекю на заднем дворе;
детская площадка в правой части двора.

В доме установлена охранная сигнализация стороннего производителя. Предполагается совместное использование обеих систем охраны.

Цели:

обнаружение злоумышленника до момента его проникновения в дом;
обеспечение охраны дворовой территории во время пребывания людей в доме;
минимизация ложных срабатываний системы охраны;
включение дворового освещения в состав системы охраны в качестве средства активного противодействия злоумышленникам;
взаимная интеграция сторонней системы охраны и системы SY.

Задачи:

установка контроллеров SY;
прокладка пятижильного кабеля по периметру участка и объединение контроллеров SY в сеть;
установка наружных охранных извещателей;
установка УСС;
установка системы освещения с четырьмя независимыми линиями подсветки для четырех зон освещения двора;
подключение системы SY к сторонней системе охраны при помощи модуля расширения SY-4/4;
настройка системы SY при помощи приложения.

Решения:

1. Выбор места для установки контроллеров системы SY определяется близостью расположения оборудования, которое будет подключаться к контроллерам. Так контроллеры охраны территории FRONTIER SY-6/2 удобно расположить в углу участка, чтобы максимально снизить длину проводов от охранных извещателей до контроллера.

Контроллеры линий освещения LIGHTKEEPER SY-2D RF располагаются вместо обычных распределительных коробок существующих линий освещения.

Системный контроллер BASTION SY-NC располагается в доме, в укромном месте, с максимальной радиодоступностью для внешнего оборудования.

Модуль расширения SY-4/4 также располагается в доме. Желательно разместить SY-4/4 в непосредственной близости от установленной в доме охранной панели.

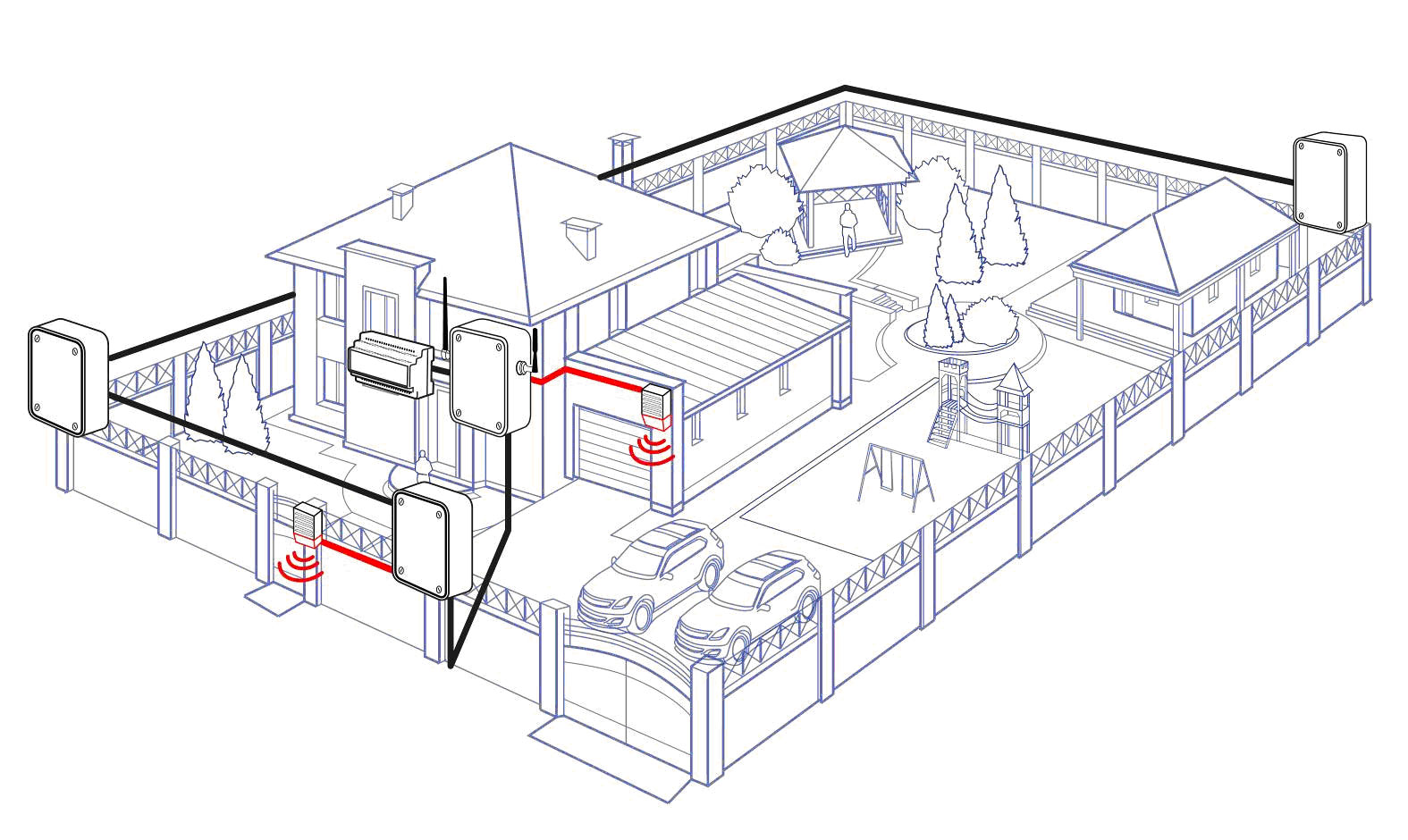

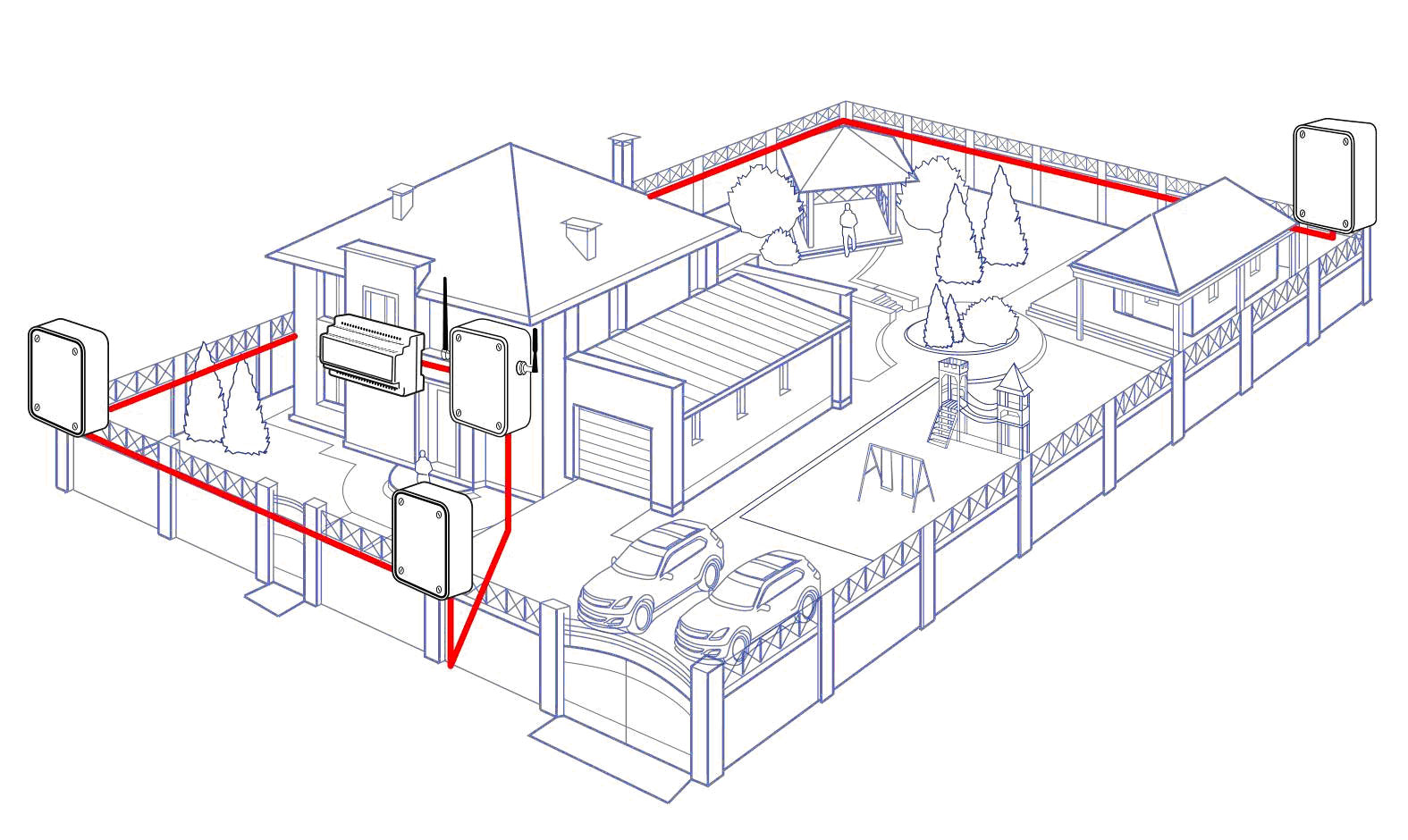

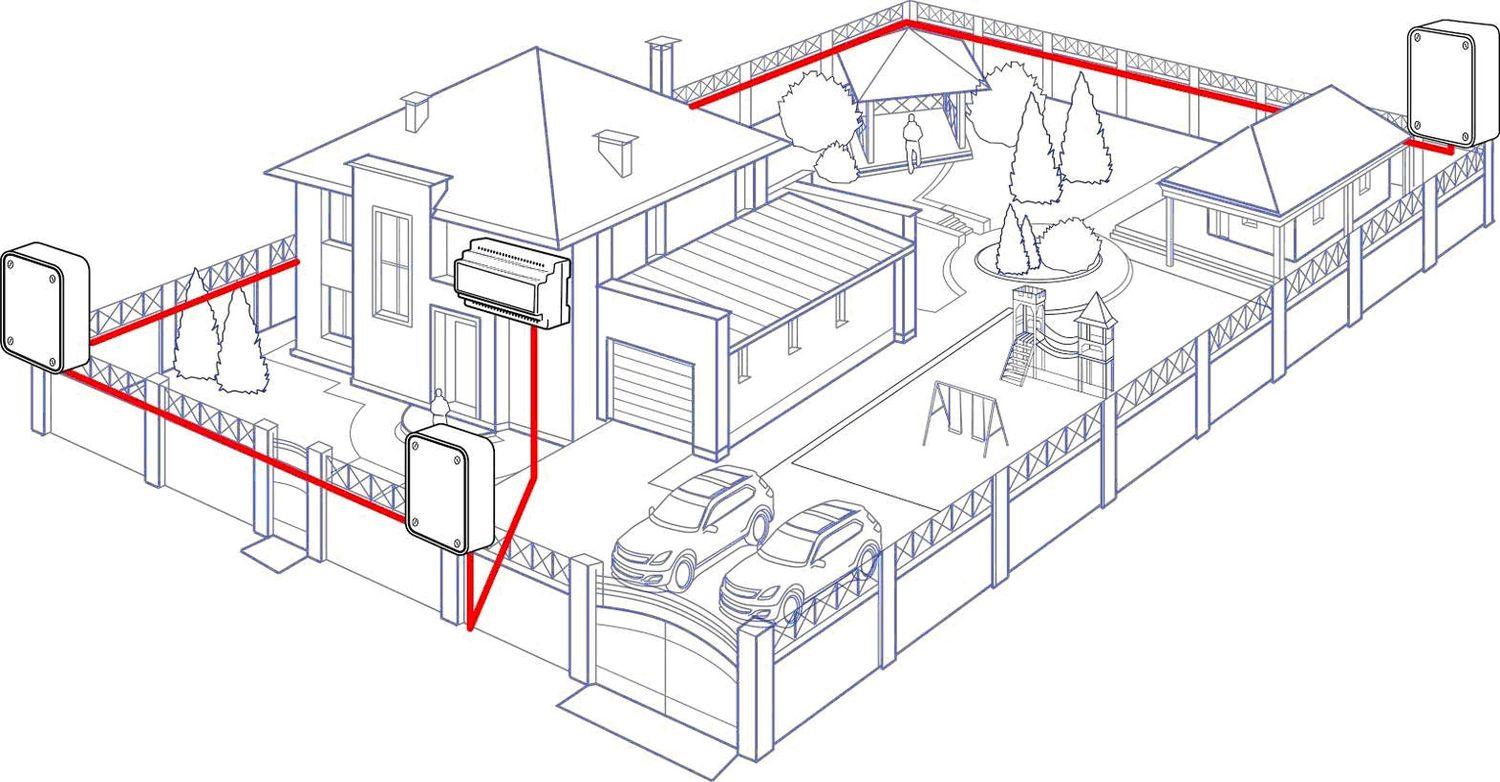

2. Для соединения контроллеров в сеть по периметру участка необходимо проложить пятижильный кабель.

Использовать необходимо кабель сечением не менее 0,22 кв. мм. Две жилы кабеля используются для подачи питания, три оставшиеся для передачи цифровой информации. Допускается использование кабелей типа UTP-5/5е для уличной эксплуатации сечением 0,2 кв. мм. При использовании кабеля такого типа питание рекомендуется подавать по двум объединенным парам проводников.

Для питания контроллеров можно использовать различные источники напряжением 48В, 24В, 12В. Для линий общей протяженностью менее 50 метров оптимально использовать самые распространенные источники бесперебойного питания с напряжением 12В. Параметры тока подбираются исходя из общего потребления подключенных устройств. Для стандартного участка площадью 6 соток целесообразно использовать источники бесперебойного питания с напряжением 24В. В случае, если сторона участка составляет 50 метров и более, для компенсации падения напряжения рекомендуется использовать специализированный источник питания напряжением 48В - SKAT SY-48/1.

3. В качестве наружных охранных извещателей применяются линейные инфракрасные и пассивные объемные извещатели. В зависимости от конфигурации участка и плотности растительности на территории двора установщик выбирает один тип извещателей, или же сочетание извещателей разных типов, подключаемых к контроллеру охраны территории FRONTIER SY-6/2.

Извещатели монтируются таким образом, чтобы в зоне их действия не могло оказаться растительности, посторонних предметов или животных. При этом рабочая зона извещателей должна находиться на пути злоумышленника к дому или объектам, представляющими ценность.

В нашей конфигурации линейные извещатели устанавливаются на территории двора с учетом обычных мест парковки автотранспорта. Луч активного извещателя не должен перекрываться окружающей растительностью даже при сильном ветре. При наличии домашних животных расположение линейных извещателей должно быть выполнено с учетом роста животных и мест их обитания. Оптимальными местами нахождения лучей являются: пешеходные дорожки, отмостка дома, площадка для стоянки автотранспорта, детские площадки с твердым покрытием, области газона без кустов и деревьев. Высота расположения луча: 1-1,5 метра от земли.

Общие требования к применению объемных пассивных извещателей аналогичны. В зону действия извещателя не должны попадать растения. При наличии в зоне действия домашних животных настройки извещателя должны иметь соответствующий фильтр. Оптимальные места установки: площадки с твердым покрытием (зона парковки автотранспорта, детская площадка), область перед въездом в гараж, крыльцо дома, беседка на заднем дворе.

Основным отличием SY от существующих систем охраны является интеллектуальная обработка последовательности сработки охранных шлейфов по специальным алгоритмам. Алгоритм обрабатывает шлейфы относящиеся к одной зоне контроллера. Таким образом, одна зона контроллера соответствует одному направлению возможного проникновения во двор. Контроллер FRONTIER SY-6/2 имеет две независимые зоны обнаружения по три шлейфа в каждой. Следовательно, один контроллер защищает двор от проникновения с двух направлений. В нашем примере один контроллер охраняет фасад и левую сторону участка, а второй – задний двор и правую сторону.

Извещатели следует размещать и подключать к шлейфам так, чтобы действия злоумышленника приводили бы к последовательной сработке разных шлейфов одной зоны. Для примера рассмотрим вариант проникновения с фасадной секции забора. После преодоления забора нарушитель будет двигаться по направлению к дому. В первую очередь он окажется в зоне нахождения луча линейного извещателя, который расположен параллельно забору на удалении около одного метра. Это вызовет нарушение первого шлейфа первой зоны фасадного контроллера FRONTIER SY-6/2. Затем, злоумышленник попадает в зону действия объемных извещателей, расположенных на доме. Это нарушение будет относиться ко второму шлейфу первой зоны контроллера.

При такой конфигурации извещателей на контроллере при помощи джампера можно задействовать, например, тактику реагирования №3 (средняя чувствительность, при нарушении любого одного зонального шлейфа генерируется сигнал «ПРЕДУПРЕЖДЕНИЕ»; при тройном нарушении одного или последовательном нарушении двух зональных шлейфов во временном интервале “окна наблюдения” генерируется сигнал «ТРЕВОГА»). В каждом контроллере предусмотрено пять различных тактик реагирования на последовательности нарушений шлейфов сигнализации, которые устанавливаются независимо для каждой зоны. Тактика выбирается всегда индивидуально на основании конфигурации участка, характера растительности, типа и расположения охранных извещателей.

4. УСС (устройство свето-сигнальное) может подключаться к одному или нескольким контроллерам системы. Работать УСС будут синхронно. Таким образом, расположить УСС можно в любом удобном для пользователя месте и минимизировать длину проводов.

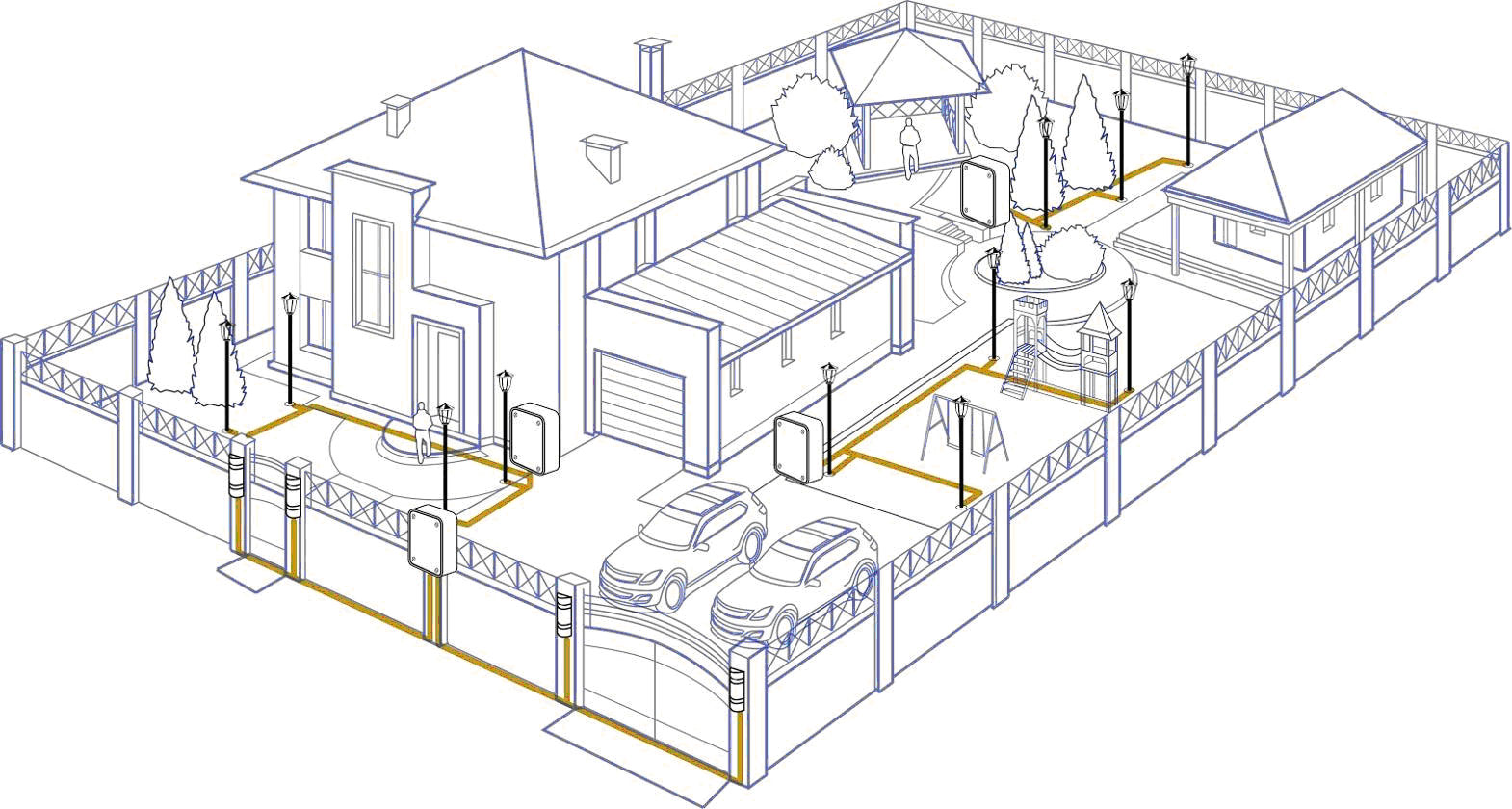

5. Система освещения домовладения разделяется на четыре зоны:

зона внешней подсветки калитки и ворот;
зона подсветки дорожки от калитки и от площадки для машины к дому;
зона подсветки площадки барбекю;
зона подсветки детской площадки.

Четыре линии освещения управляются независимо друг от друга при помощи 4 контроллеров линии освещения LIGHTKEEPER SY-2D RF.

Подсветка перед домом автоматически включается при наступлении темного времени суток и работает до наступления светлого времени. При этом для экономии электроэнергии в ночные часы (которые задаются пользователем) подсветка может отключаться.

Подсветка дорожки к дому светится при наступлении вечерних часов, которые указываются пользователем, а также включается на заданное время при открытии калитки или ворот. При этом система учитывает астрономический световой день и не включает подсветку, когда темнеет поздно (летом). В осенне-зимний период подсветка включается автоматически.

Освещение зоны барбекю и детской площадки при необходимости включается пользователем вручную при помощи выключателя, расположенного на улице, или через приложение на смартфоне.

Дополнительно в зоне барбекю установлен уличный датчик движения, который включает освещение во время присутствия человека.

6. За охрану дома в нашем примере полностью отвечает ранее установленная на объекте система охраны стороннего производителя. При помощи модуля расширения SY-4/4 можно обеспечить совместную работу двух охранных систем так, что управлять взятием под охрану/снятием с охраны можно при помощи единого средства управления.

Если контрольная панель имеет отдельный вход для управления охраной, то при помощи одного из релейных выходов модуля расширения можно менять режим работы системы охраны дома. Релейный выход SY-4/4 имеет логику NO/NC и изменяет состояние выхода при изменении режима работы охраны раздела «Дом». Таким образом, обеспечивается корректное раздельное управление охраной дома и двора. При этом выход контрольной панели, отвечающий за передачу сообщения о тревоге, необходимо подключить к соответствующему шлейфу модуля расширения аналогично обычному охранному извещателю. В таком случае можно управлять охраной при помощи штатных средств SY. Охранный прибор стороннего производителя будет ведомым, изменения его режимов охраны будут следовать за изменениями режимов охраны системы SY.

Ещё один способ совместной работы SY с обычными системами охраны, является случай, когда смена режимов охраны SY будет управляться в соответствии с режимами охраны ранее установленного объектового прибора. Для такой ситуации в модуле расширения предусмотрено два входа для управления охраной. Первый вход управляется замыканием контактов и работает в общей логике управления SY: кратковременное замыкание контактов – снятие с охраны, замыкание контактов на время более трех секунд – взятие объекта под охрану. Второй вход управления охраной реагирует на наличие напряжения 12В. При этом подача постоянного напряжения длительностью более трех секунд приводит к взятию объекта под охрану, снятие напряжения на время более трех секунд приводит к снятию объекта с охраны. Данный способ отличается большей универсальностью, так как для изменения режимов системы SY можно подключать на второй вход управления охраной выходные контакты охранной панели для подключения маячка свето-сигнального устройства. Непрерывное свечение маячка УСС в течение трех секунд будет приводить к взятию под охрану объекта системой SY.

7. Контроллеры, поступающие с завода, имеют большое количество предустановленных настроек, которые соответствуют условиям, возникающим при обычном, ежедневном использовании оборудования.

Критически важные настройки, такие как адрес контроллера или тактика реагирования, устанавливаются при помощи съемных перемычек - джамперов.

Гибкая настройка и администрирование системы SY осуществляется в специальном конфигурационном приложении. В приложении настраивается конфигурация системы, например, псевдонимы контроллеров, время и координаты объекта.

Помимо этого в конфигурационном приложении настраивается система управления освещением: расписание освещения для разных периодов суток и длительность реагирования на события системы доступа и охраны.

Спецификация решения:

Системный контроллер BASTION SY-NC - 1 шт
Контроллер охраны территории FRONTIER SY-6/2 - 2 шт
Модуль расширения SY-4/4 - 1шт
Контроллер линии освещения LIGHTKEEPER SY-2D RF - 4 шт
Источник бесперебойного питания SKAT SY-48/1 - 1 шт
Извещатель охранный линейный - 4 шт
Извещатель инфракрасный пассивный - 8 шт
Устройство свето-сигнальное - 1 шт
Кнопка выхода - 2 шт
Датчик движения уличный - 1 шт
Выключатель света уличный - 2 шт
Кнопка выхода - 2 шт
Датчик движения уличный - 1 шт
Выключатель света уличный - 2 шт
