Почему нельзя использовать компьютерный UPS для питания котла

29-05-2015

О необходимости использования UPS для питания котлов отопления

Работа газовых котлов, выпускаемых в течение последних 20-30 лет, существенно зависит от качества электроэнергии в сети. Современные тепловые приборы имеют сложную конструкцию. В состав приборов входят электронные блоки управления, электрические сервоприводы, циркуляционные насосы и другие устройства. Без качественного электропитания такие котлы отопления работать не могут.

В случае существенных проблем с электрическим питанием, таких, как скачки напряжения, провалы питания, временные отключения, повышение или понижение напряжения, нарушение частоты тока, возникают проблемы с работой газовых котлов отопления. Некачественное электропитание может привести к остановке или поломке дорогого отопительного оборудования.

Для решения проблемы стабильного питания котлов отопления нужно применять UPS для котлов отопления.

Причины некорректного использования компьютерного UPS для питания котла отопления

Вот список основных причин, по которым нельзя использовать обычный компьютерный бесперебойник для питания котла отопления:

  • компьютерный UPS не обеспечивает синусоидальный график напряжения, необходимый для питания насосов котла отопления;
  • компьютерный UPS не обеспечивает наличие правильной фазировки тока для стабильной работы устройства розжига и горелки газового котла отопления;
  • компьютерный UPS не может дать необходимое длительное время резерва для эффективной работы котла при длительных отключениях электрического питания.

Теперь давайте разбираться подробнее.

Для питания котла отопления необходим «чистый синус»

Источники бесперебойного питания (UPS) можно разделить на две группы по типу выходного сигнала: «чистый синус» и «модифицированный синус». «Модифицированный синус» также может называться «меандром».

На выходе источника бесперебойного питания типа «чистый синус» можно видеть правильный синусоидальный график напряжения. На выходе источника бесперебойного питания типа «модифицированный синус» можно видеть график напряжения в виде меандра — ступенчатой линии, приближенной к графику синуса.

Как правило, обычные компьютерные бесперебойники производятся по технологии «модифицированного синуса», это дешевле и не приносит вреда компьютеру.

Циркуляционные насосы являются важной частью современного котла отопления или отопительной системы. Главной частью насоса является электродвигатель, который требует правильного электропитания. Если на электродвигатель попадает электропитание типа «модифицированный синус», то это приводит к резким толчкам в движении ротора двигателя, двигатель начинает «биение», гудит и греется. Это приводит к быстрому износу электрического двигателя и остановке работы газового котла отопления.

Таким образом, использовать компьютерные UPS для питания газовых котлов отопления нельзя. Для питания котла нужен ИБП с «чистым синусом».

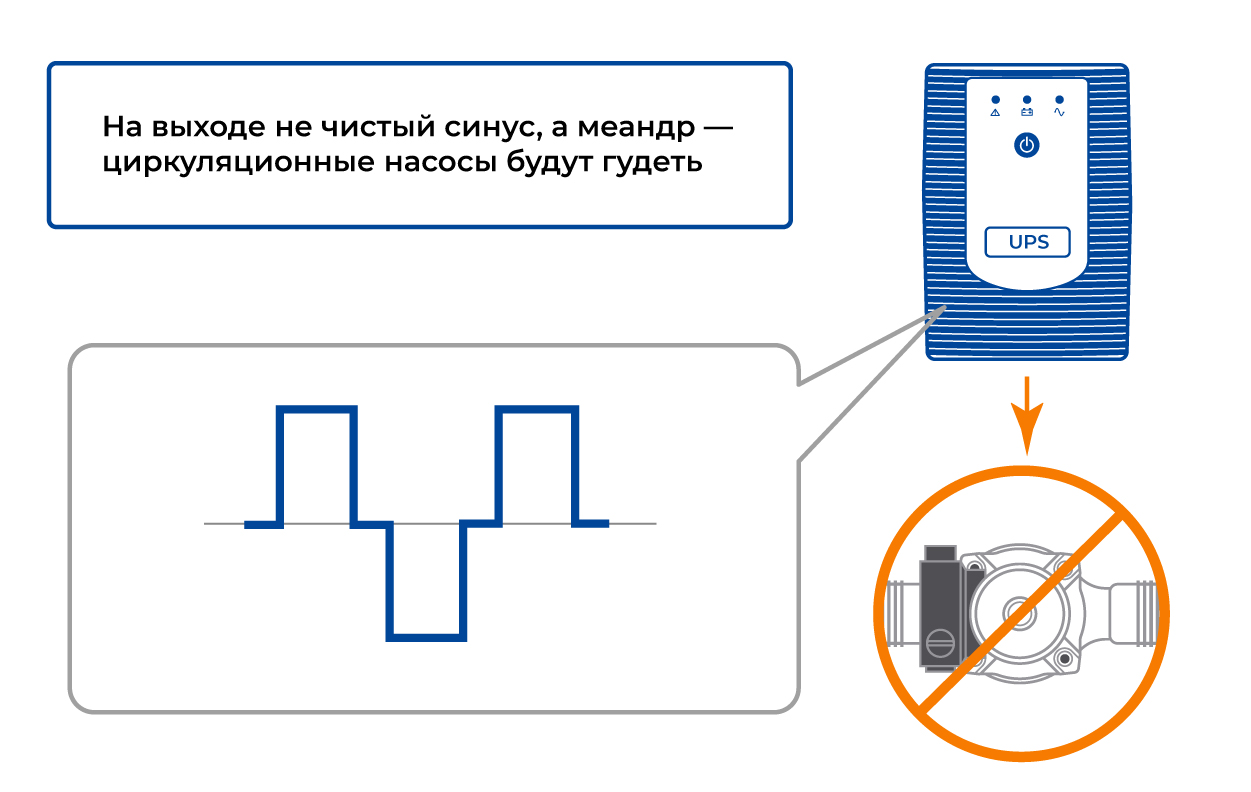

Синус и меандр питания газового котла отопления от ИБП

Для корректного питания котла отопления необходима правильная фазировка

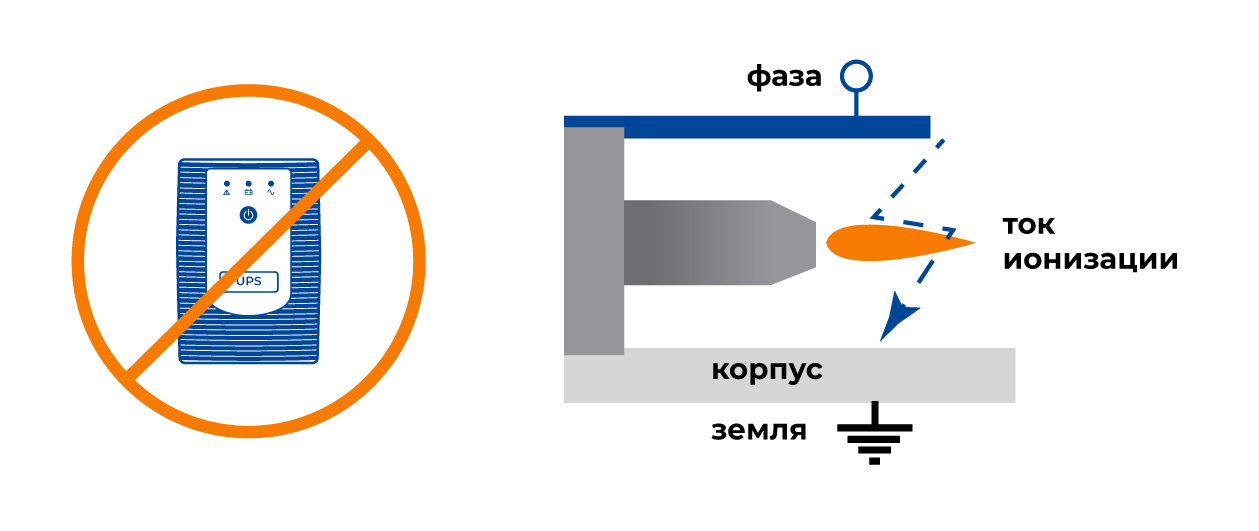

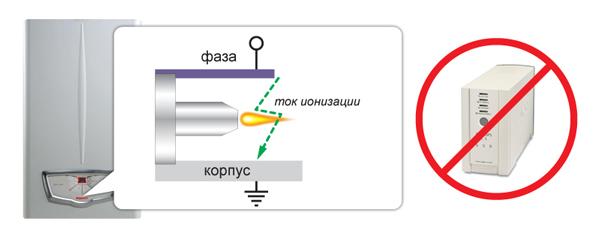

Многие современные газовые котлы отопления являются фазозависимыми, для питания таких котлов отопления необходимо точно соблюдать фазировку при подключении. Фазировка необходима для корректной работы датчика пламени котла отопления, ток ионизации такого датчика течет от «фазы» к «земле». В случае нарушения правильности подключения такого котла, горение происходить не будет. Компьютерный UPS не дает сигнала с выраженной фазой. По этой причине использовать компьютерный бесперебойник для питания современного газового котла нельзя.

UPS для питания котла отопления должен иметь длительный резерв

Как правило, компьютерный UPS имеет очень небольшое время резервирования. Такие бесперебойники рассчитаны на решение задачи безаварийного завершения сеанса работы, сохранения открытых файлов и завершения работы программ. Обычные  компьютерные ИБП могут обеспечить питанием компьютер в течение 2-10 минут. Для такой задачи достаточно одной маленькой АКБ, помещенной в корпусе самого бесперебойника.

Для бесперебойного питания газового котла отопления в случае отключения сетевого питания необходим резерв, измеряемый часами или даже десятками часов. Время резерва определяется, исходя из решаемой задачи, возможности подключения дополнительной линии питания, мощности отопительного оборудования. Для обеспечения длительного питания используются внешние мощные аккумуляторные батареи в необходимом количестве.

Время резерва питания газового котла отопления
