Принципиальные схемы стабилизаторов напряжения
21-05-2015
Основные типы стабилизаторов напряжения
В настоящее время большее распространение получили следующие типы стабилизаторов напряжения:
- релейные стабилизаторы;
- электронные стабилизаторы;
- электромеханические стабилизаторы.
Выбор типа стабилизатора напряжения определяется спецификой задачи, которую нужно решить. Различные схемы построения стабилизатора напряжения определяют основные параметры приборов. Среди важных параметров стабилизаторов следует выделить следующие:
- точность стабилизации;
- скорость стабилизации;
- надёжность работы;
- защита от электрических помех;
- срок эксплуатации;
- стоимость стабилизатора.
Рассмотрим принципы работы основных типов стабилизаторов напряжения и их принципиальные электрические схемы.

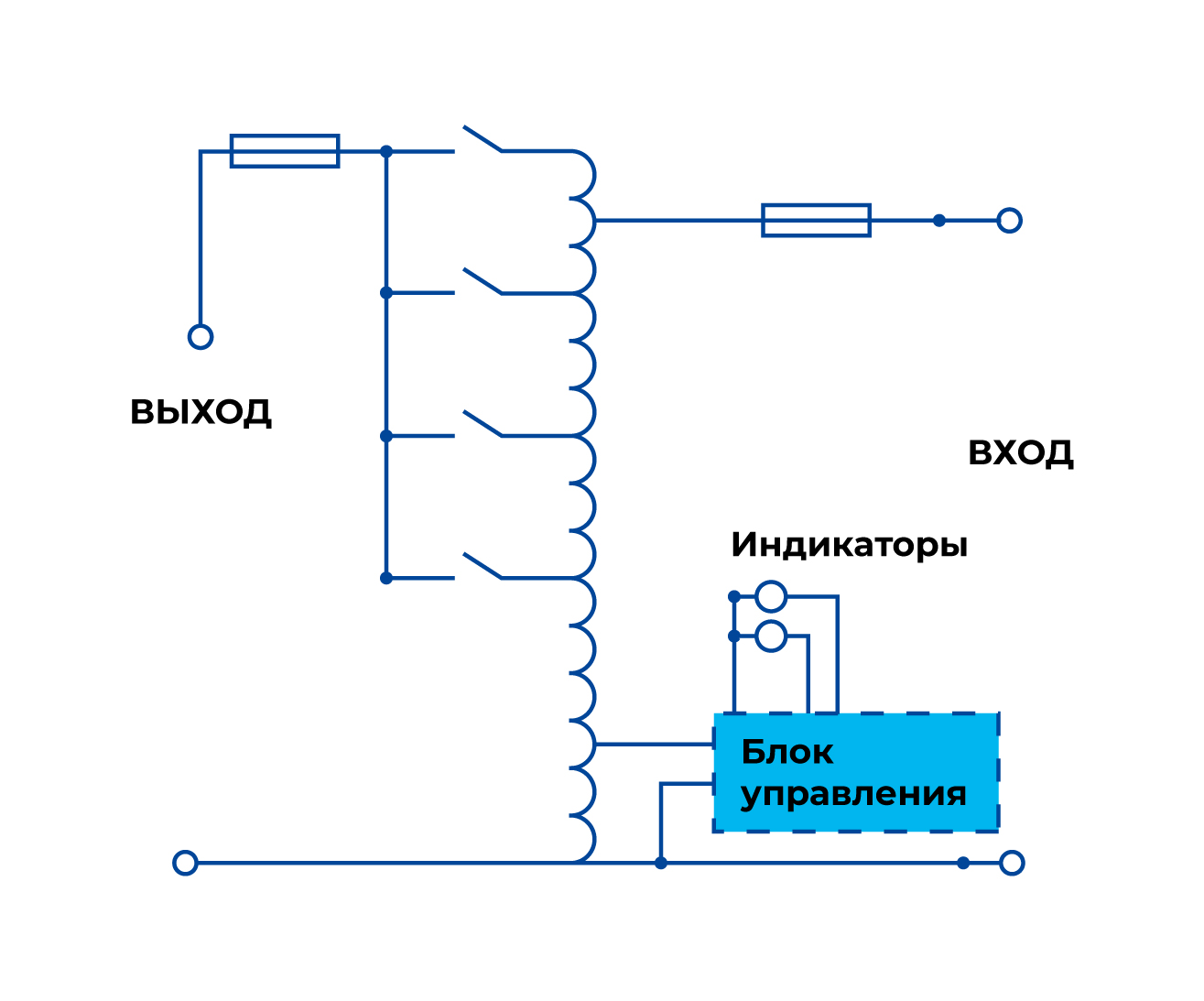

Схема работы релейного стабилизатора
Схема работы релейного стабилизатора напряжения основана на ступенчатом регулировании напряжения путем автоматической коммутации секций вторичной обмотки трансформатора. Коммутация секций обмоток происходит с помощью силовых реле, работой которых управляет электронная плата. Специальный процессор ведет контроль входного и выходного напряжения, вычисляет необходимое число трансформации и осуществляет коммутацию нужного числа силовых реле. Такая схема стабилизатора позволяет быстро и эффективно стабилизировать напряжение в нужном диапазоне.

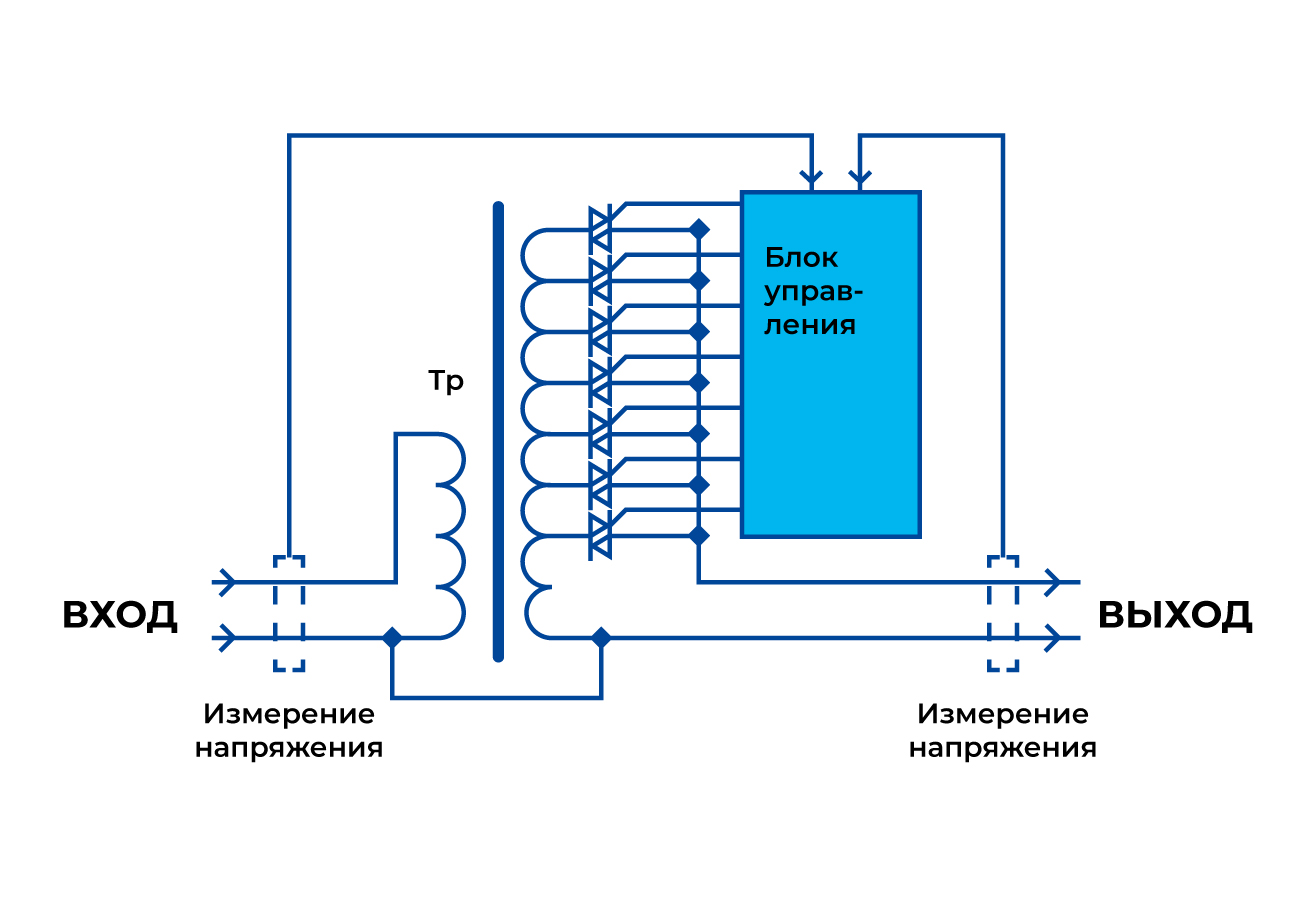

Схема работы электронного стабилизатора
Схема работы электронного стабилизатора напряжения основана на ступенчатом регулировании напряжения путем автоматической коммутации секций вторичной обмотки трансформатора. Коммутация секций обмоток происходит с помощью силовых тиристоров, работой которых управляет электронный блок управления. Напряжение на выходе стабилизатора в случае применения схемы вольтодобавочного типа определяется суммированием основного и добавочного напряжения. Такая схема стабилизатора позволяет быстро и эффективно стабилизировать напряжение в нужном диапазоне, обеспечивая высокую надёжность и бесшумность работы.

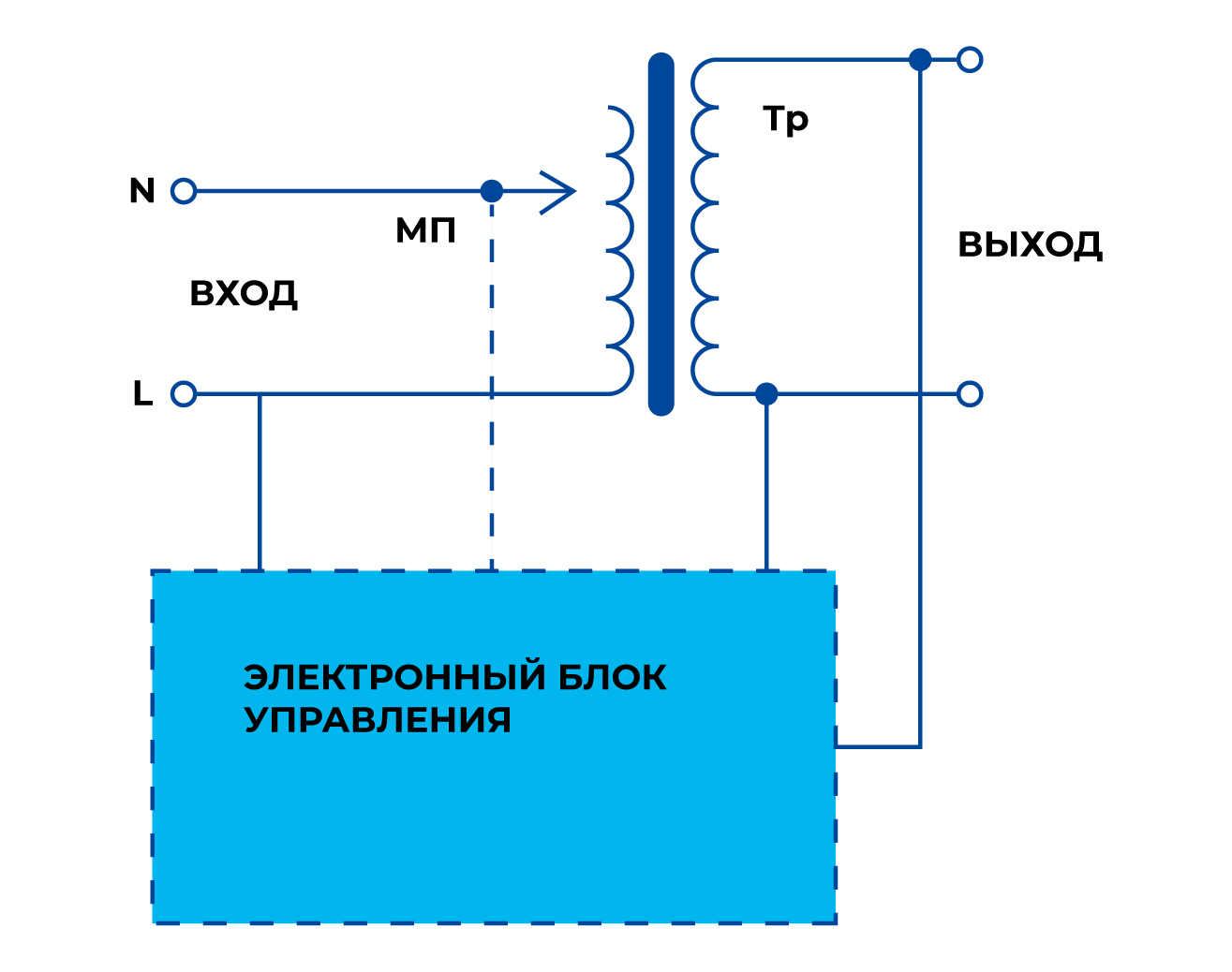

Схема работы электромеханического стабилизатора
Схема работы электромеханического стабилизатора напряжения основана на плавном регулировании напряжения путём автоматической коммутации дополнительного числа витков вторичной обмотки трансформатора. Коммутация дополнительных витков трансформатора происходит с помощью подвижного контакта, приводимого в движение сервоприводом. Положением подвижного контакта управляет электронный или аналоговый блок управления. Как только напряжение на входе становиться большим или меньшим установленного, блок управления дает команду на перемещение подвижного контакта до момента установления правильного напряжения на выходе. Эта схема работы стабилизатора позволяет вести плавное и точное изменение напряжения. Однако время стабилизации напряжения в такой схеме стабилизатора достаточно велико. Большим минусом стабилизаторов, построенных по этой схеме, является физический износ подвижного контакта.
