ЦКТ-01 предназначен для управления климатом в шкафах автоматики, приборных и телекоммуникационных шкафах, серверных посредством включения/выключения нагревателя и/или вентилятора. Контроллер рассчитан на круглосуточный режим работы в условиях отсутствия повышенного уровня влажности, содержания пыли и вредных веществ в диапазоне температур окружающей среды от -40 °C до +70 °C и относительной влажности не более 80% (при 25 °C).
Контроллер изготавливается в пластиковом корпусе шириной 55 мм (3 модуля) со степенью защиты IP20, предназначенном для установки на DIN-рейку внутри обогреваемого шкафа.
Назначение клеммных колодок и выводов:
Подключение к колодкам «НАГРУЗКА», «НАГРЕВ», «ВЕНТИЛЯТОР», «АВАРИЯ» осуществляется в формате «сухой контакт» (без подачи напряжения от изделия на контакты).
Установка режимов и температурных порогов осуществляется посредством кнопок управления, работа изделия индицируется светодиодными индикаторами «НАГРУЗКА», «ВЕНТИЛЯТОР», «НАГРЕВ», показатели температуры и текущего режима отображаются на символьном индикаторе. Измерение температуры осуществляется посредством датчика температуры.

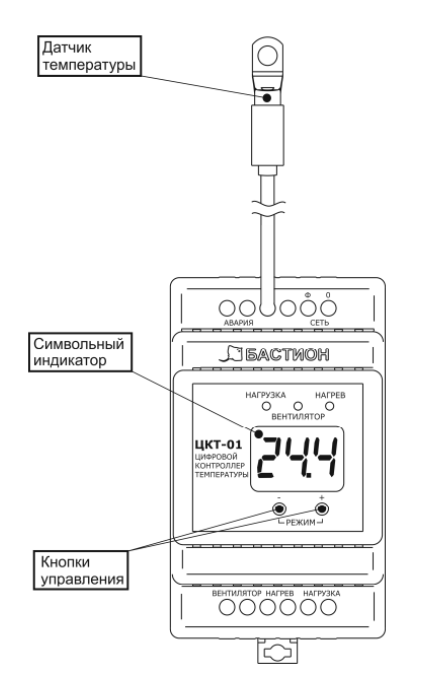

Общий вид изделия с клеммами подключения и органами управления показан на рисунке.
1 | Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В |
170…250 | |
2 | Ток клеммной колодки «НАГРУЗКА», А, не более | 5 | |
3 | Ток клеммной колодки «НАГРЕВ», А, не более | 3 | |
4 | Ток клеммной колодки «ВЕНТИЛЯТОР», А, не более | 3 | |
5 | Характеристики клеммной колодки «АВАРИЯ» |
напряжение, не более, В | 60 |
ток, не более, мА | 50 | ||
6 | Диапазон поддерживаемой температуры включения нагревателя (режим «H»), °C |
-20…+15 | |
7 | Диапазон поддерживаемой температуры отключения нагрузки по охлаждению (режим «L»), °C |
-30…+5 | |
8 | Температура отключения нагрузки по перегреву, °C | 70 | |
9 | Температура включения вентилятора по перегреву, °C | 30 | |
10 | Точность установки температуры, °C | ±2 | |
11 | Габаритные размеры ШхГхВ, не более, мм |
без упаковки | 55х90х65 |
в упаковке | 75х100х95 | ||
12 | Масса, НЕТТО (БРУТТО), не более, кг | 0,19 (0,22) | |
13 | Диапазон рабочих температур, °С | -40…+70 | |
14 | Относительная влажность воздуха при 25 °С, %, не более | 80 | |
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
|||
15 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 |
