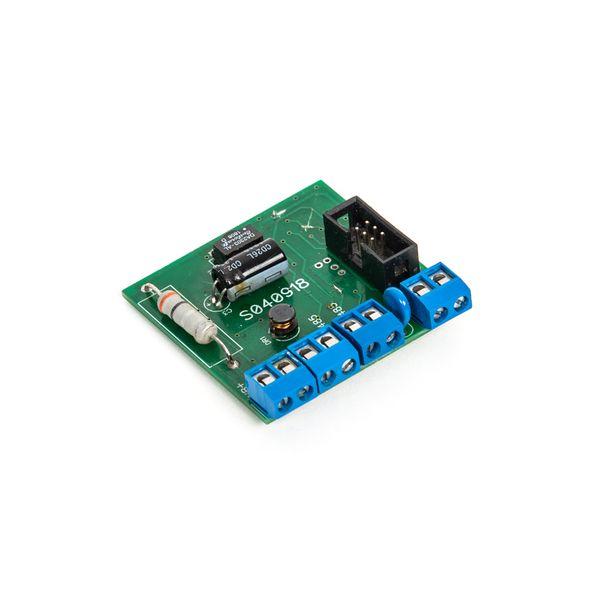

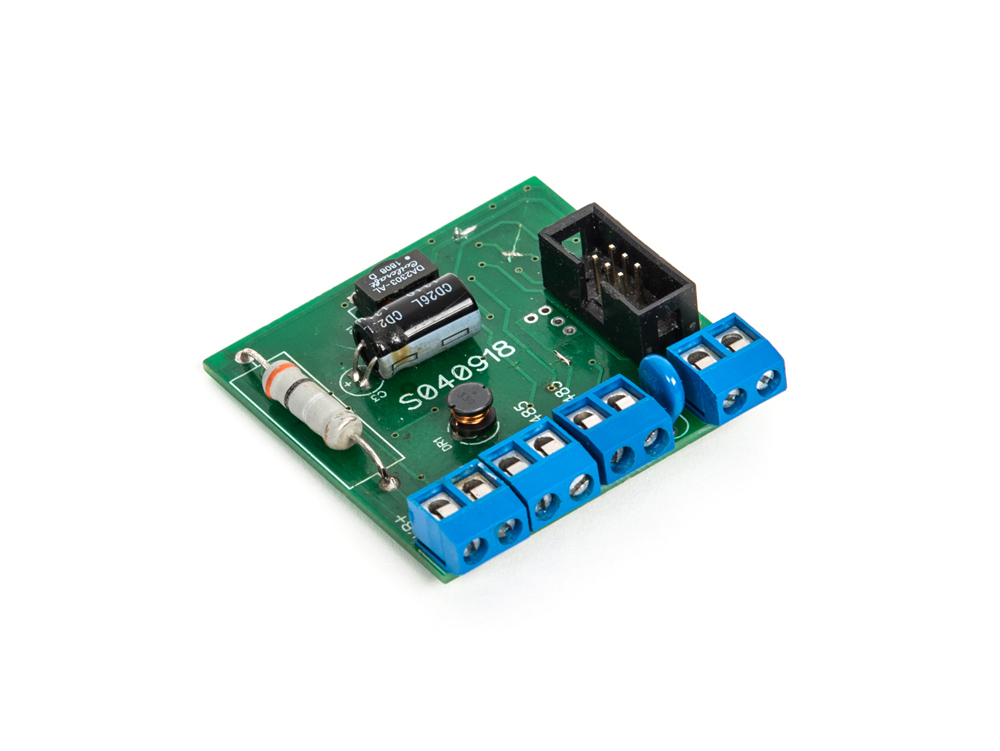

Модуль контроля ИБП по интерфейсу RS-485 Модуль RS 485
Код товара: 12
- Предназначен для контроля состояния источников бесперебойного питания серии СКАТ 12 и 24 вольта и передачи информации по интерфейсу RS 485. Подключается к блоку питания параллельно выходу питания, клеммам АКБ и клеммам питания 220 В. Поддержка команд протокола ModBus RTU. Формат протокола ЕСОП (Единый специализированный объектовый протокол). События: наличие сети/переход на резервное питание, АКБ отсутствует или неисправна, АКБ разряжена
Код товара: 12
- Предназначен для контроля состояния источников бесперебойного питания серии СКАТ 12 и 24 вольта и передачи информации по интерфейсу RS 485. Подключается к блоку питания параллельно выходу питания, клеммам АКБ и клеммам питания 220 В. Поддержка команд протокола ModBus RTU. Формат протокола ЕСОП (Единый специализированный объектовый протокол). События: наличие сети/переход на резервное питание, АКБ отсутствует или неисправна, АКБ разряжена
Модуль контроля ИБП по интерфейсу RS-485 предназначен для контроля состояния источников бесперебойного питания (ИБП) серии СКАТ, рабочим напряжением на 12 и 24 В, и информирования потребителей по интерфейсу RS 485.
Особенности Модуль RS 485
- измерение напряжения на контролируемых входах;
- определение исправности АКБ по просадке напряжения при подключении управляемой нагрузки;
- формирование блоков сообщений, которые рассылаются через интерфейс RS485 потребителю;
- приём и выполнение поступающих от потребителя команд;
- индикация состояния и работы модуля.
Технические характеристики Модуль RS 485
| 1 | Номинальное входное напряжение, В | 12 или 24 | |
| 2 | Макс. напряжение, подаваемое на клеммы контроля АКБ, В | 29,9 | |
| 3 | Протокол работы | ModBus RTU | |
| 4 | Скорость обмена по протоколу ModBus RTU, бит/с | 19200 | |
| 5 | Интерфейс | RS-485 | |
| 6 | Максимальное число контролируемых ИБП, объединённых в одну систему | 15 | |
| 7 | Максимальное сечение провода, зажимаемого в клеммах колодок, мм2 | 2,5 | |
| 8 | Габаритные размеры ШхВхГ, мм, не более | без упаковки | 52х52х15 |
| в упаковке | 80х80х40 | ||
| 9 | Масса НЕТТО (БРУТТО), не более, кг | 0,04 (0,05) | |
| 10 | Диапазон рабочих температур,°С | -10…+40 | |
| 11 | Относительная влажность воздуха при 25°С, %, не более | 0…80 | |
| 12 | ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||
