Модуль питания постоянного тока

MP SKAT-12DC-20 RACK

Код товара: 949

Товар на маркетплейсах
  • 12 В, 20 А. Модуль питания постоянного тока. Поддерживает параллельное включение до трёх модулей с равномерным распределением токов нагрузки для наращивания суммарной мощности системы электропитания. Канал связи с другими модулями питания для управления выходным напряжением (передача данных в стандарте RS485). Поддерживает схему резервирования N+1 — горячий резерв и горячая замена. Регулировка выходного напряжения от 10 до 15 В. Отображение всех параметров на цифровом индикаторе. Энергонезависимая память. Диапазон входного напряжения — 170...250 В. Электронная защита от КЗ в нагрузке. Корпус для установки в 19" шкаф, высота — 1U.
  • Гарантия: пожизненная.

Код товара: 949

  • 12 В, 20 А. Модуль питания постоянного тока. Поддерживает параллельное включение до трёх модулей с равномерным распределением токов нагрузки для наращивания суммарной мощности системы электропитания. Канал связи с другими модулями питания для управления выходным напряжением (передача данных в стандарте RS485). Поддерживает схему резервирования N+1 — горячий резерв и горячая замена. Регулировка выходного напряжения от 10 до 15 В. Отображение всех параметров на цифровом индикаторе. Энергонезависимая память. Диапазон входного напряжения — 170...250 В. Электронная защита от КЗ в нагрузке. Корпус для установки в 19" шкаф, высота — 1U.
  • Гарантия: пожизненная.
Товар на маркетплейсах

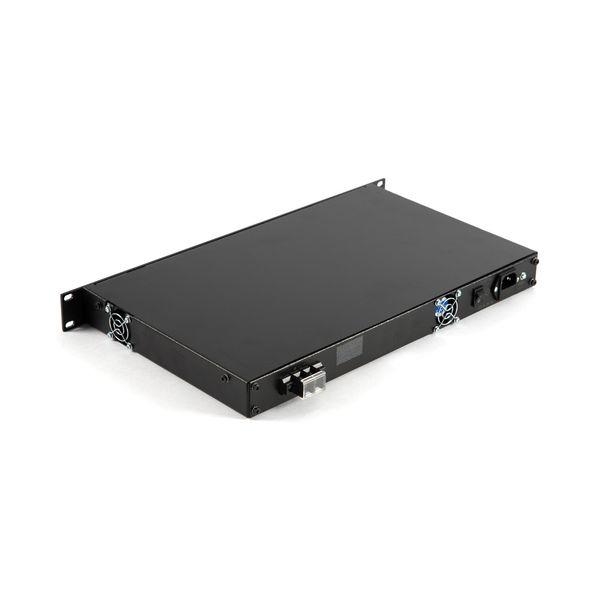

Модуль представляет собой компактный надёжный сильноточный (до 20 А) импульсный источник питания постоянного тока с регулируемым в диапазоне 10…15 В стабилизированным выходным напряжением.

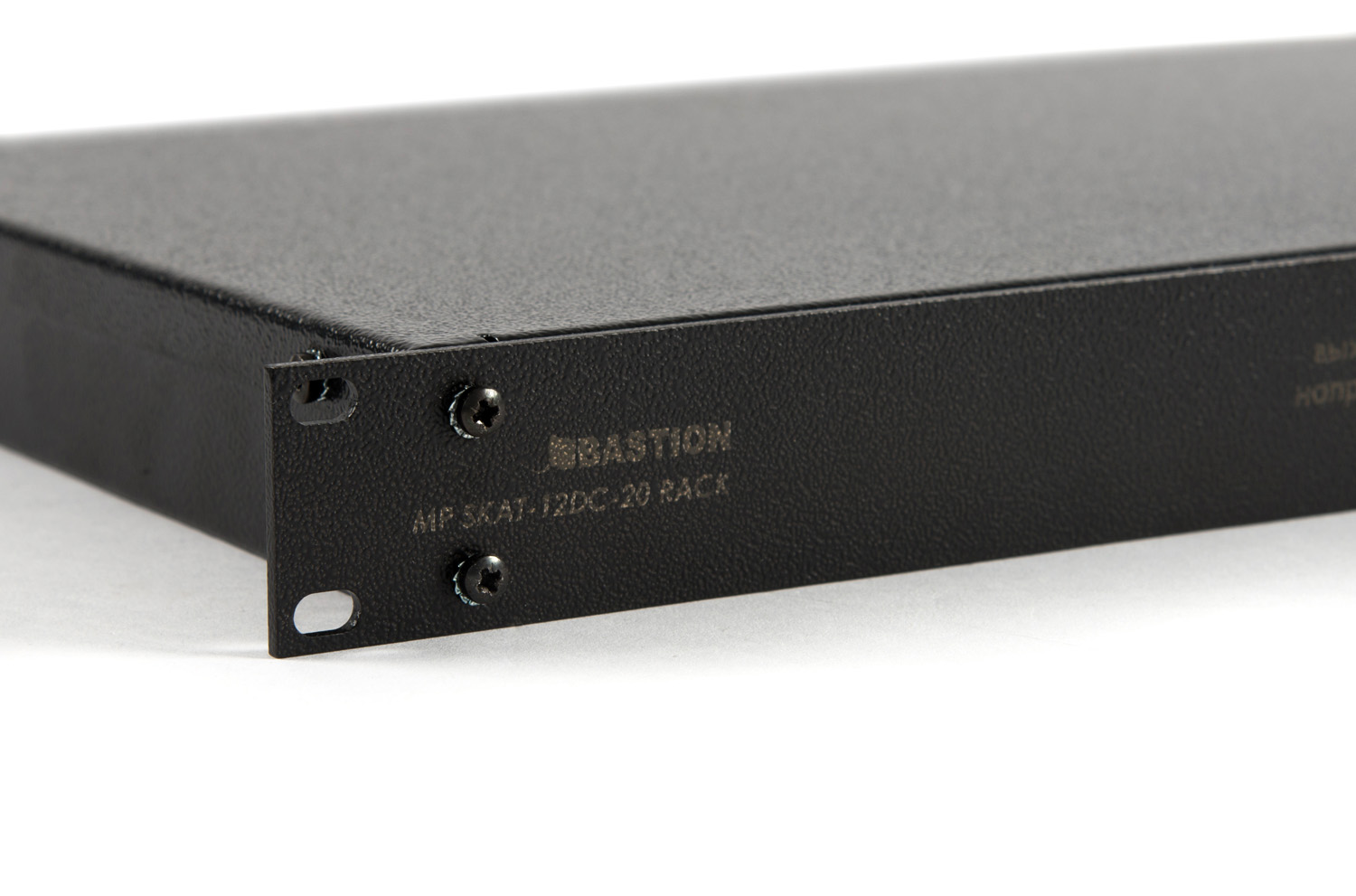

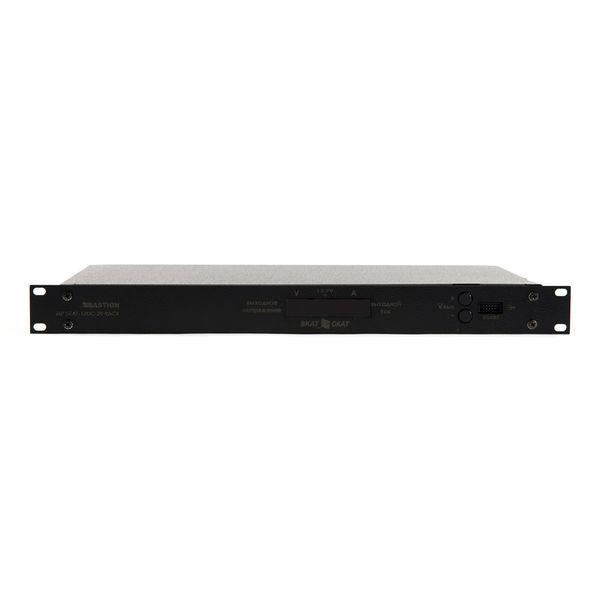

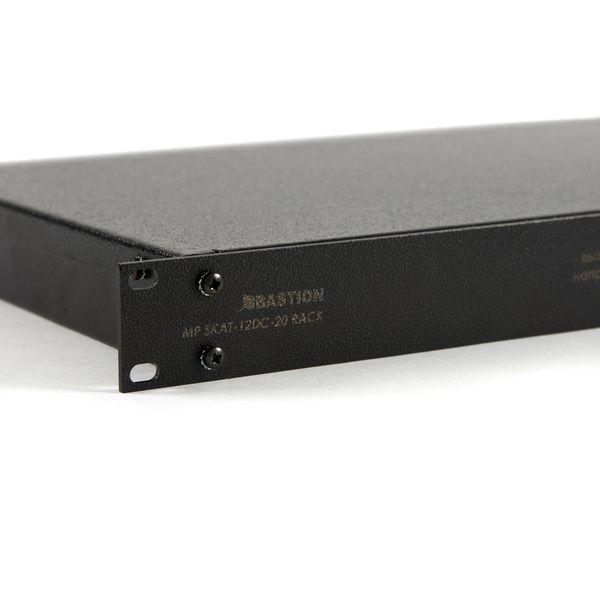

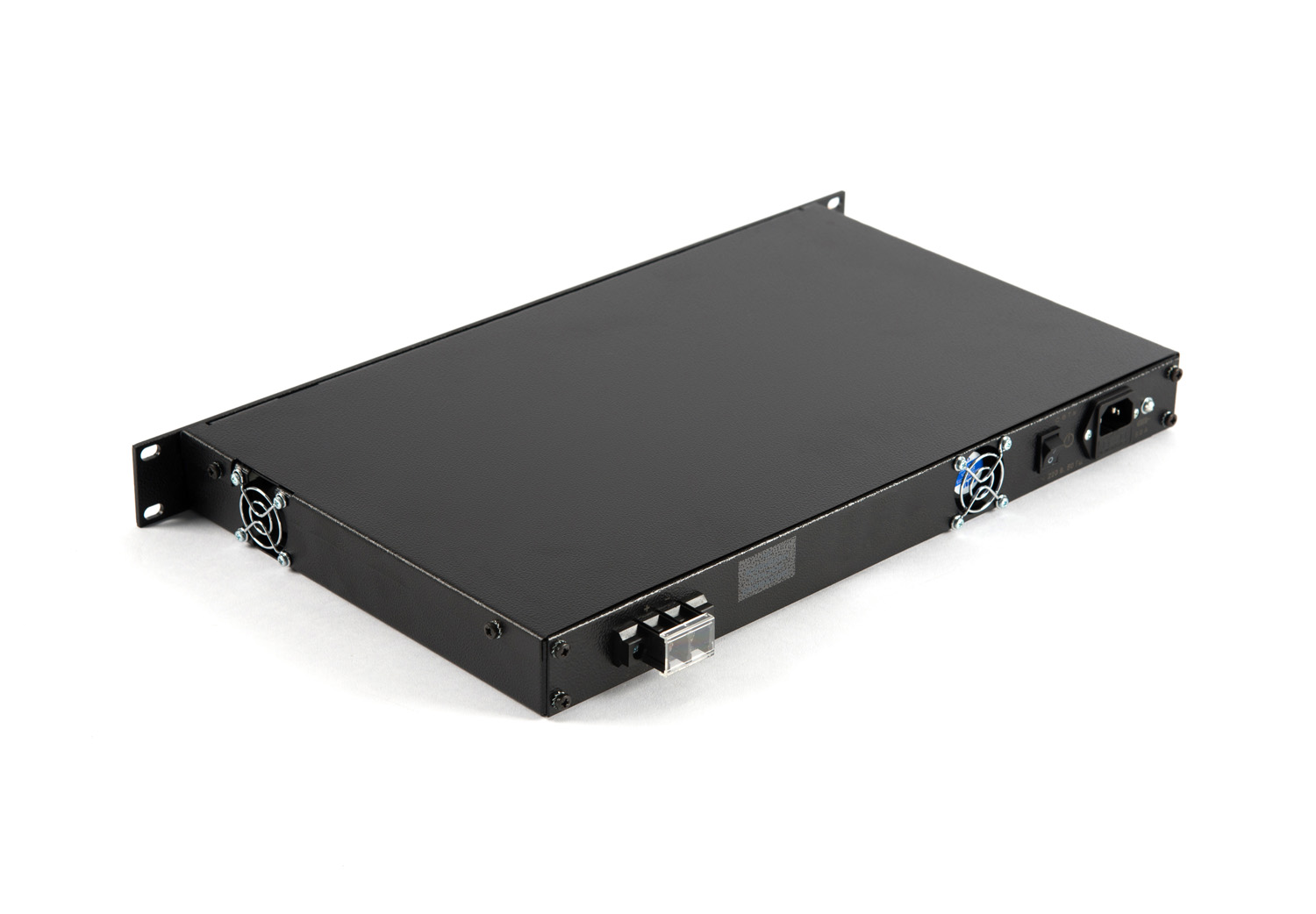

MP SKAT-12DC-20RACK

Модуль может работать как индивидуально, так и при параллельном включении нескольких (до трёх) аналогичных модулей с равномерным распределением токов нагрузки между модулями для наращивания суммарной мощности системы электропитания.

Модуль отличается наличием канала связи с другими модулями питания данной модели для управления выходным напряжением (передача данных в стандарте RS485) и может быть встроен в систему электропитания с высокими токами потребления.

Модуль позволяет реализовывать широко применяемую схему резервирования N+1 (N — количество необходимых в системе электропитания модулей, +1 — дополнительный модуль (горячий резерв), а также модернизировать систему электропитания в будущем путём увеличения мощности системы за счёт простой установки дополнительных модулей на заранее зарезервированные в телекоммуникационном шкафу места.

Модуль предназначен для размещения внутри 19” телекоммуникационной стойки (высота модуля — 1U).

Особенности MP SKAT-12DC-20 RACK

  • работа в широком диапазоне напряжений питающей сети;
  • питание нагрузки стабилизированным, регулируемым напряжением постоянного тока и максимальным током потребления;

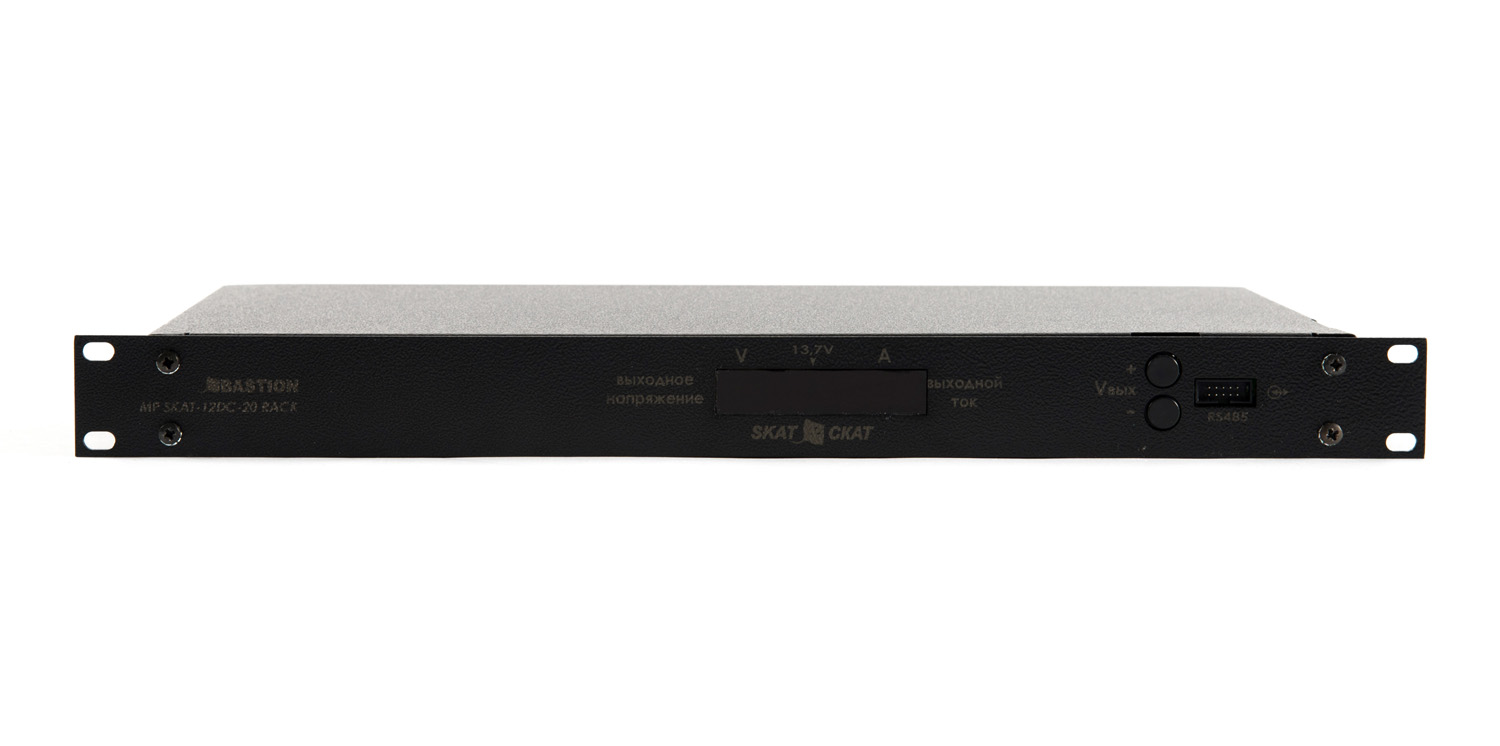

  • регулировка уровня выходного напряжения как с помощью кнопок «+» и «–» на передней панели модуля, так и по каналу связи в стандарте RS-485;
  • сохранение значения установленного уровня выходного напряжения при отключении питающего напряжения и его восстановление после включения;

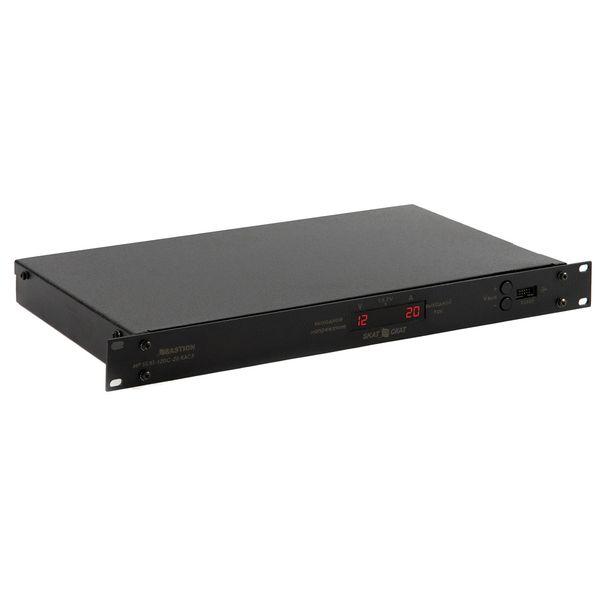

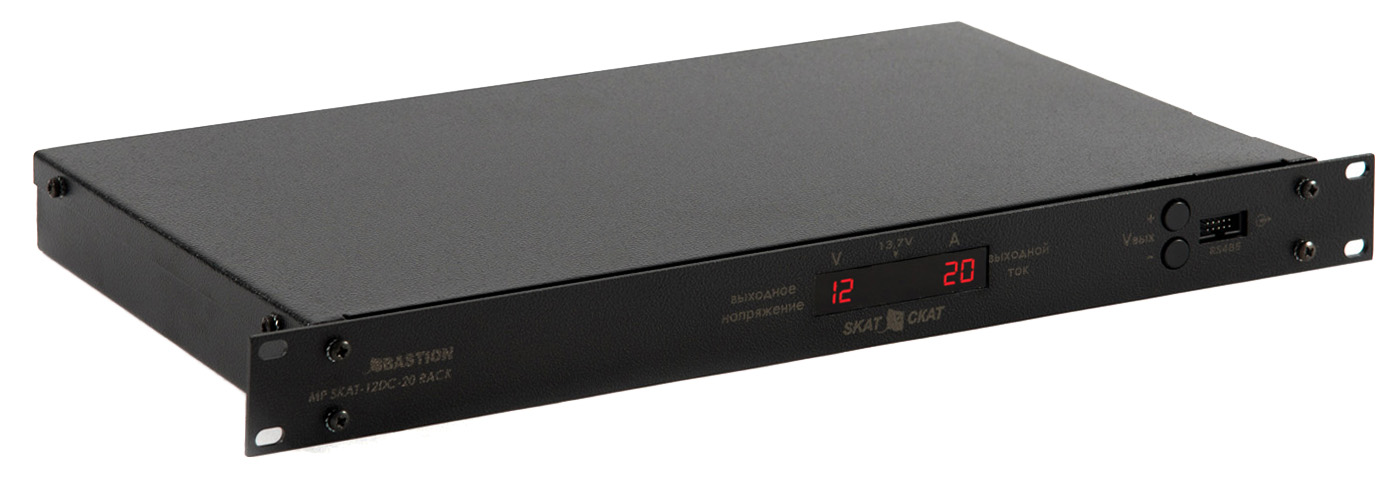

  • контроль и отображение текущих значений выходного тока и напряжения с помощью цифрового индикатора;
  • светодиодная индикация номинального уровня выходного напряжения;
  • защита от короткого замыкания в нагрузке посредством электронной защиты.

Технические характеристики MP SKAT-12DC-20 RACK

Характеристика питающей сети, В 170…250
Номинальное выходное напряжение, В 13,7±0,1
Диапазон регулировки выходного напряжения, В 10±0,5…15±0,5 *
Максимальный ток нагрузки,  А 20,0
Величина напряжения пульсаций на выходе с удвоенной частотой сети  (от пика до пика) при максимальном токе нагрузки, мВ,  не более 100
Мощность, потребляемая модулем от сети без нагрузки не более, ВА 20
Габаритные размеры ШхВхГ, мм, не более 483х284х44
Масса НЕТТО (БРУТТО) кг, не более 3,9 (4,5)
Рабочие условия эксплуатации: температура окружающей среды от +0 до +40 °С
Температура хранения -10…+40 °С

* Регулировка выходного напряжения осуществляется с помощью кнопок «+» и «–» и/или по каналу связи RS-485 через разъём (заводская установка 13,7 В).
