PN-12-0,4

Код товара 925

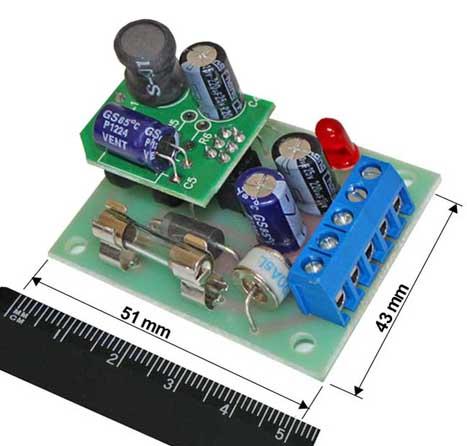

Преобразователь напряжения 12 В, предназначен для установки в термокожух видеокамер. Входное нестабилизированное напряжение 18…60 В, выход — 12 В, 0,4 А. Защита выхода от прегрузки и КЗ. Габаритные размеры 51х43x30 мм


Преобразователь напряжения, предназначен для установки в термокожух видеокамер. Входное нестабилизированное напряжение 18…60 В, выход — 12 В, 0,4 А. Защита выхода от перегрузки и КЗ. Габаритные размеры 51х43x30 мм. Преобразователь рассчитан на круглосуточный режим работы при температуре окружающей среды от -40 °С до +50 °С.

Обеспечивает

    • питание нагрузки постоянным стабилизированным напряжением с номинальным значением 12 В и током до 0,4 А
    • работу в диапазоне входных напряжений от 18 до 60 В
    • электронную защиту от импульсных перенапряжений на входе
    • электронную защиту выхода от перегрузки по току,  в том числе от  короткого замыкания (КЗ) нагрузки и автоматическим возвратом в нормальный режим работы при устранении перегрузки
    • ограничение выходного напряжения величиной не более 18 В при неисправности преобразователя
    • отключение питания преобразователя при обратной полярности подключения, посредством плавкого предохранителя
    • световая индикация наличия выходного напряжения посредством светодиодного индикатора



Преобразователь напряжения PN-12-0,4PN-12-0,4 в корпусе видеокамеры

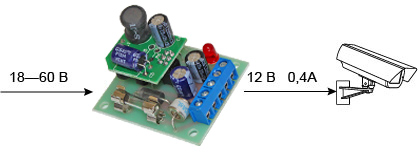

Преобразователь напряжения PN-12-0,4 схема

Преобразователь предназначен для питания нагрузок критичных к величине напряжения питания, например видеокамер. Рекомендуется использовать преобразователь совместно с источником бесперебойного питания серии «Скат» с номинальным выходным напряжением  24, 48 или 60 В.

Технические характеристики

Входное напряжение, в пределах 18…60 В
Bыходное напряжение*, в пределах 11,9…12,2 В
Номинальный ток нагрузки 0,35** А
Максимальный ток нагрузки, не более 0,4*** А
Удвоенная амплитуда пульсаций выходного напряжения, не более 0,03 B
Потребляемый ток, не более 20 мА*

* Без нагрузки

** Допускается уменьшение выходного  напряжения на 0,2 В

*** Допускается уменьшение выходного напряжения на 0,3 В
