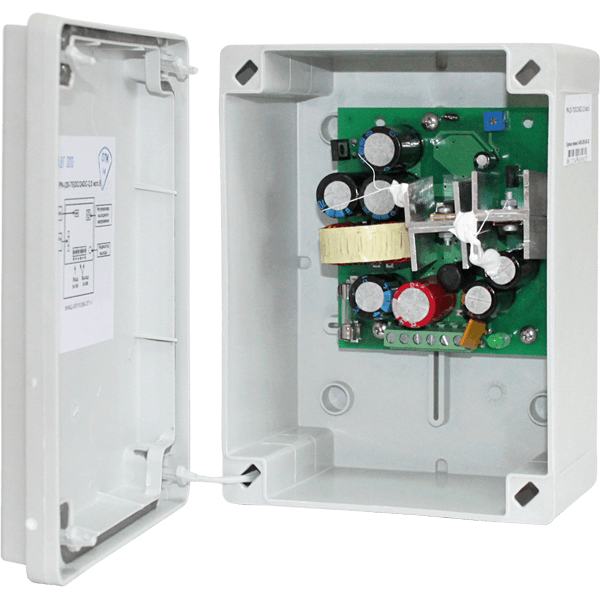

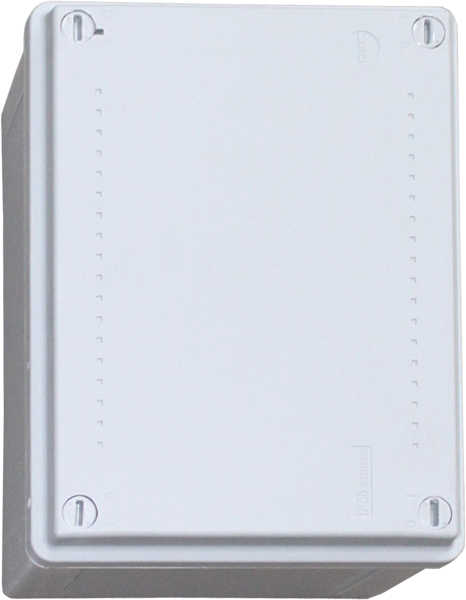

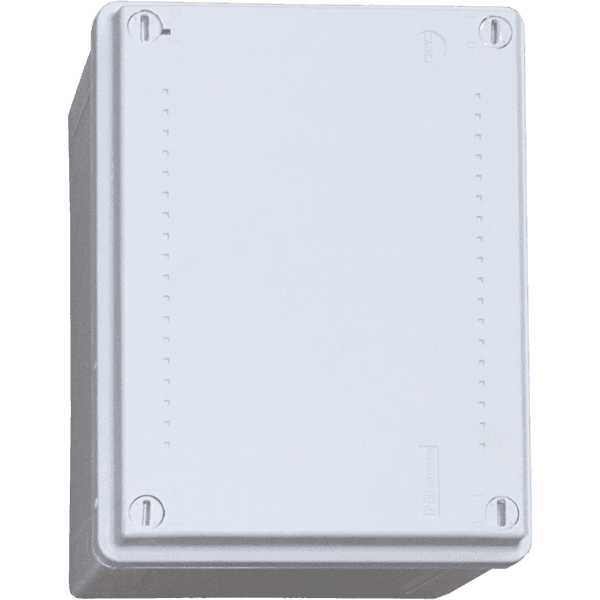

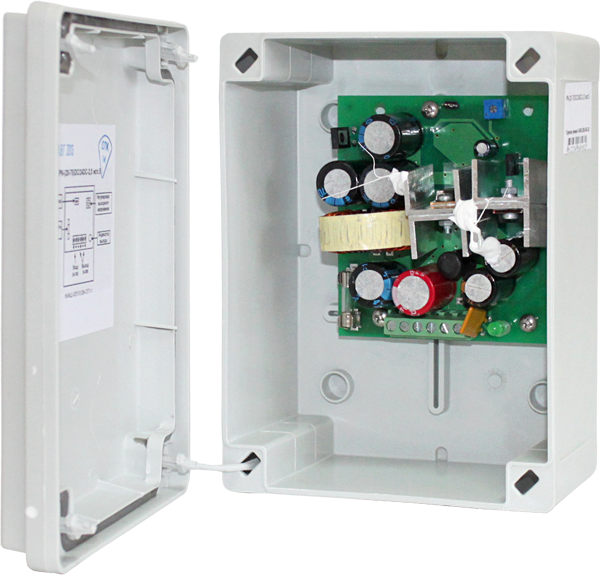

Преобразователь напряжения PN-(20-75)DC/24-2,0 исп.5
Код товара: 906
- Напряжение — 24 В
- Ток нагрузки — 2 А
- Степень защиты — IP56
- Уличный
Предназначен для питания нагрузки постоянным стабилизированным напряжением 24 В при токе нагрузки до 1 А (2 А) от нестабилизированного источника питания постоянного тока с выходным напряжением от 20 до 75 В. Рекомендуется использовать совместно с резервированными источниками питания серий «Скат» и «Волна» с номинальными выходными напряжениями 24 В, 36 B, 48 В, 60 B.
Преобразователь обеспечивает
- питание нагрузки постоянным стабилизированным напряжением с номинальным значением 24 В и током 2,0 А
- плавную регулировку выходного напряжения в пределах от 24 до 28В
- работу в диапазоне входных напряжений от 20 до 75 В
- разделение по постоянному току входных и выходных цепей, что предотвращает подачу в нагрузку высокого входного напряжения при неисправности преобразователя
- электронную защиту выхода от перегрузки по току, в том числе от короткого замыкания (КЗ) нагрузки (с отключением питания нагрузки при продолжительном (более 30 с) КЗ нагрузки посредством самовосстанавливающегося предохранителя)
- ограничение выходного напряжения величиной не более 36В при неисправности преобразователя
- отключение питания преобразователя при обратной полярности подключения посредством плавкого предохранителя
- возможность световой индикации наличия выходного напряжения посредством внешнего светодиодного индикатора.
Технические характеристики
| 1 | Входное напряжение питания, В | 20...75 |
| 2 | Номинальное выходное напряжение без нагрузки, В | 24* |
| 3 | Падение выходного напряжения при токе нагрузки 2 А, В, не более | 0,2 |
| 4 | Ток нагрузки, А, не более | 2 |
| 5 | Размах пульсаций выходного напряжения, мВ, не более | 30 |
| 6 | КПД, %, не менее | 80 |
| 7 | Потребляемая мощность при токе нагрузки 2 А, Вт, не более | 60** |
| 8 | Потребляемый ток без нагрузки, мА, не более | 30 |
| 9 | Диапазон рабочих температур, °С | -25...+ 40 |
| 10 | Габаритные размеры ШхВхГ, мм, не более | 125х165х85 |
| 11 | Масса, кг, не более НЕТТО (БРУТТО) | 0,56(0,67) |
Примечания
* Заводская установка 24,0 — 24,4 В. Выходное напряжение может регулироваться плавно в диапазоне значений от 24 до 28 В.
** Ток, потребляемый преобразователем от входного источника питания, можно оценить по приближённой формуле:,
PO
IIN=---------------
UIN x 0,8
где UIN и IIN — соответственно входное напряжение и ток, потребляемый преобразователем;
PO — мощность нагрузки, Вт;
0,8 — минимальное значение кпд преобразователя.
