PN-V.8 исп.5

Код товара 751

Преобразователь напряжения 12 В предназначен для преобразования нестабилизированного входного напряжения постоянного тока, находящегося в пределах от 18 до 40 В в выходное стабилизированное напряжение (номинальное) 12 В постоянного тока (8 выходов)


Преобразователь напряжения, уличное исполнение. Предназначен для преобразования нестабилизированного входного напряжения постоянного тока, находящегося в пределах от 18 до 40 В в выходное стабилизированное напряжение (номинальное) 12 В постоянного тока для питания нагрузок, подключенных к восьми попарно регулируемым выходам.

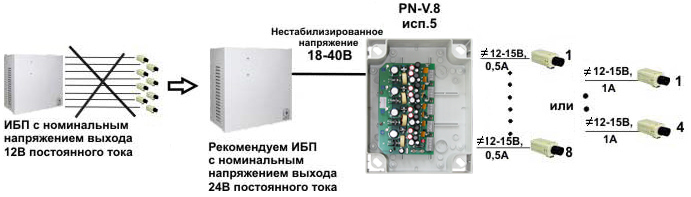

Использование преобразователя при построение систем CCTV дает ощутимую экономию при прокладке кабелей и уменьшает трудозатраты.

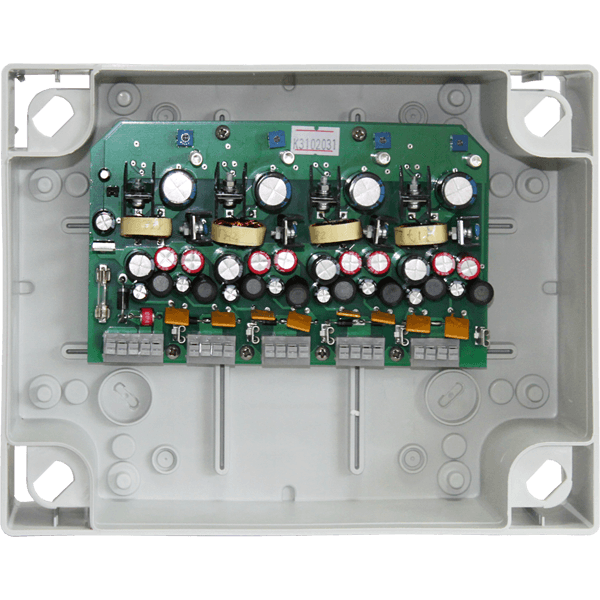

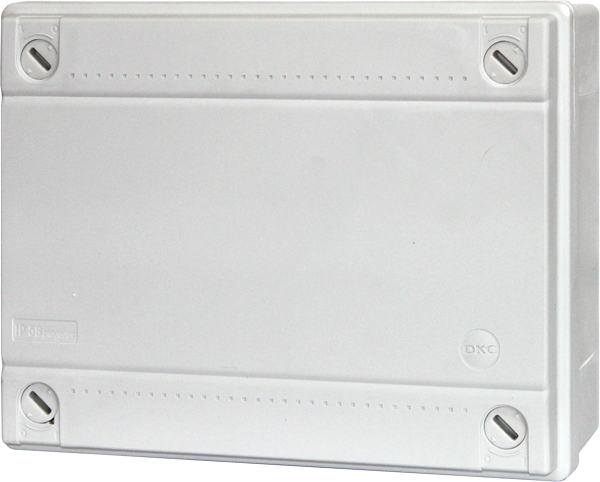

Преобразователь напряжения PN-V.8 исп.5 (закрытый)   Преобразователь напряжения PN-V.8 исп.5 (открытый)

PN-V.8 исп.5

Преобразователь обеспечивает

  • питание от стабилизированного или нестабилизированного источника питания постоянного тока восьми нагрузок с номинальным напряжением 12 В и номинальным током потребления 0,5 А по каждому выходу
  • плавную регулировку выходного напряжения независимо по каждой паре  выходов*
  • фильтрацию (ВЧ) помех для устранения взаимного влияния нагрузок
  • электронную защиту выходов от перегрузки по току, в т.ч. короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
  • защиту нагрузки от импульсных перенапряжений по выходам
  • защиту преобразователя и источника питания от дифференциальных и синфазных импульсных помех по выходам подключения нагрузок
  • защиту преобразователя от обратной полярности подключения (переполюсовки) путем отключения питания посредством пережигания плавкого предохранителя
  • защиту преобразователя от повышенного (свыше 50 В) входного напряжения путем отключения питания посредством пережигания плавкого предохранителя
  • световую индикацию наличия выходных напряжений каждой пары выходов посредством светодиодных индикаторов
  • внешнее включение/выключение преобразователя.

* Заводская установка: от 12,2...12,7 В.  При номинальном токе нагрузки выходное напряжение уменьшается на 0,2...0,5 В.

Технические характеристики

1 Входное напряжение, В 18...36
2 Выходное напряжение каждой пары выходов, В * минимальное 11,8...12,9
максимальное 14,6...15,2
  Номинальный ток нагрузки каждого выхода, А 0,5**
4 Ток потребления без нагрузки, мА, не более  45***
5 Максимальное напряжение ограничения импульсной помехи между  контактом «ОБЩИЙ» и контактом заземления, В             700****
6 Максимальное напряжение ограничения импульсной помехи между  любым выходом подключения нагрузки и контактом «ОБЩИЙ», В 18****

7

Ток ограничения выхода при коротком замыкании нагрузки, А, не более

2,5

8

Размах пульсаций выходного напряжения при номинальном токе нагрузки, мВ,  не более

30
9 Потребляемая мощность, Вт, не более 90
10 КПД, %, не менее 75
11 Габаритные размеры, мм 205х160х85
12 Масса, кг, не более НЕТТО (БРУТТО) 0,9 (1,0)

* При номинальном токе нагрузки  выходное напряжение уменьшается на 0,2...0,5 В. Заводская установка:12,2...12,7 В при номинальном токе нагрузки.
** Допускается увеличение тока нагрузки каждого выхода до 1 А, при этом суммарный ток пары выходов не должен превышать 1 А
*** При напряжении питания 24 В
**** Справочное значение.
