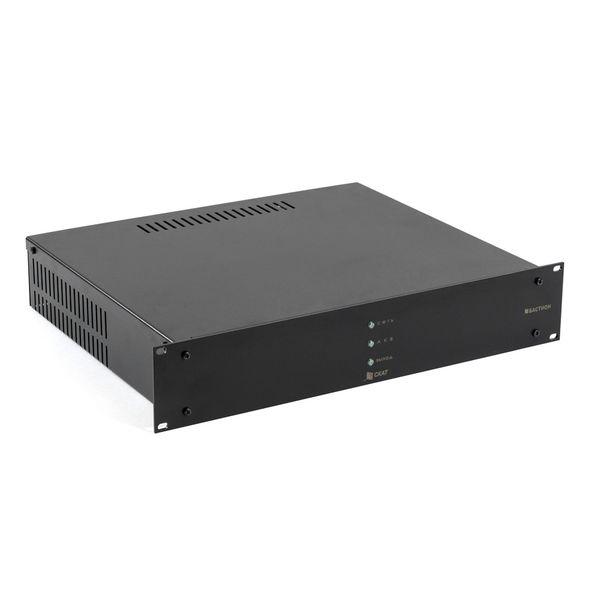

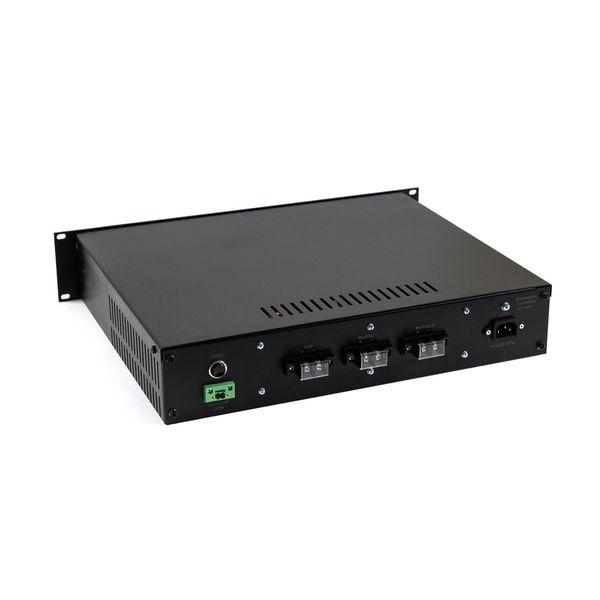

Резервный источник питания СКАТ-2400Р20 RACK (СКАТ ИРП-24/2-2x17-RACK)

Минпромторг

Код товара: 119 Минпромторг

  • 24 В, 20 А*
  • Ток нагрузки в длительном режиме при наличии сети 3,5 А
  • Корпус под 2 встроенные АКБ 7-17 Ач
  • Возможность подключения 2-х внешних АКБ до 120 Ач
  • Защита выхода от перегрузки и КЗ
  • Защита АКБ от глубокого разряда, КЗ и переполюсовки
  • Контроль наличия АКБ
  • Холодный пуск
  • Корпус под шкаф 19", высота — 2U
  • *При работе от АКБ
  • Гарантия: пожизненная.

Код товара: 119

  • 24 В, 20 А*
  • Ток нагрузки в длительном режиме при наличии сети 3,5 А
  • Корпус под 2 встроенные АКБ 7-17 Ач
  • Возможность подключения 2-х внешних АКБ до 120 Ач
  • Защита выхода от перегрузки и КЗ
  • Защита АКБ от глубокого разряда, КЗ и переполюсовки
  • Контроль наличия АКБ
  • Холодный пуск
  • Корпус под шкаф 19", высота — 2U
  • *При работе от АКБ
  • Гарантия: пожизненная.

СКАТ-2400Р20 RACK (СКАТ ИРП-24/2-2x17-RACK) предназначен для обеспечения резервным питанием охранно-пожарных сигнализаций, систем видеонаблюдения, систем связи и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления до 1 А при наличии сети и до 20 А при отключении сети 220 В.

СКАТ-2400Р20 RACK (СКАТ ИРП-24/2-2x17-RACK ) представляет собой резервный источник вторичного электропитания и обеспечивает подключенные к его выходу устройства электропитанием от внешней или внутренней аккумуляторной батареи в отсутствии сети.

Резервный источник питания СКАТ-2400Р20 RACK (СКАТ ИРП-24/2-2x17-RACK ) рассчитан на круглосуточный режим работы и предназначено для эксплуатации в закрытых помещениях.

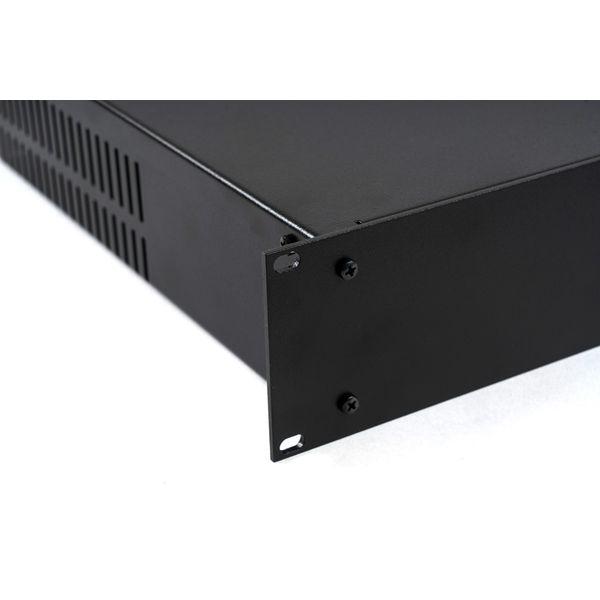

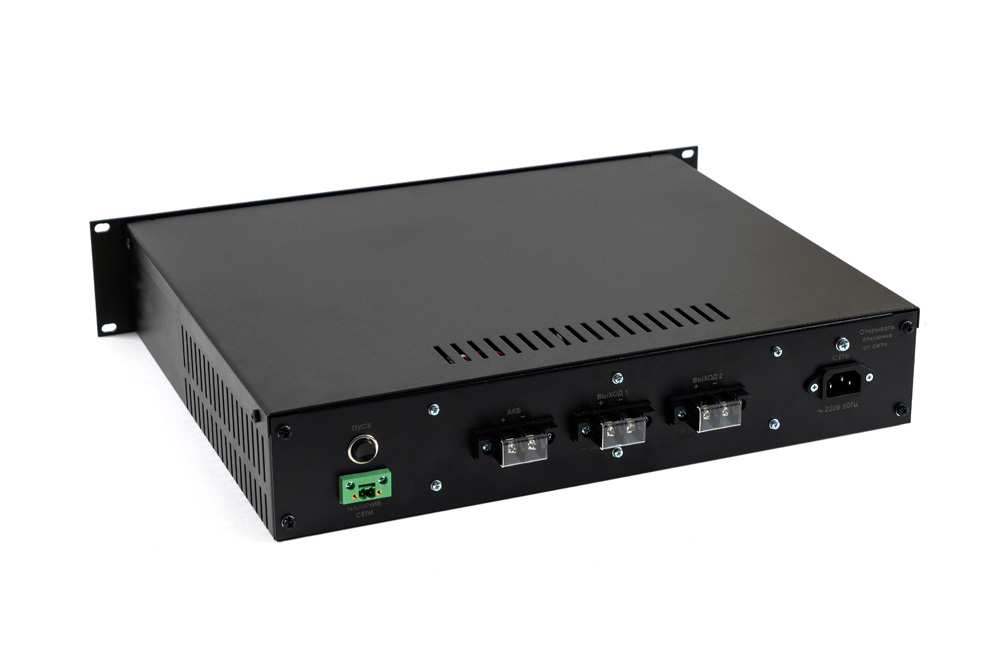

СКАТ-2400Р20 RACK (СКАТ ИРП-24/2-2x17-RACK ) отличается конструкцией корпуса и предназначено для установки в 19" телекоммуникационные шкафы и стойки. Высота корпуса — 2U.

Особенности СКАТ-2400Р20 RACK (СКАТ ИРП-24/2-2x17-RACK)

  • оптимальный заряд аккумуляторной батареи при наличии напряжении сети;

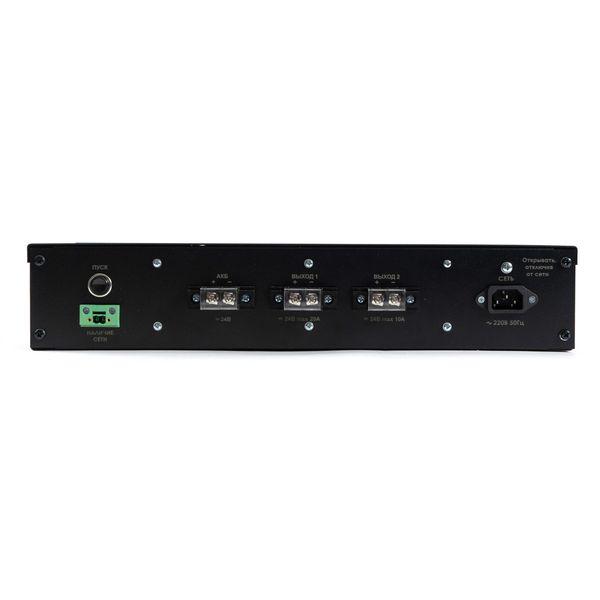

  • резервное питание нагрузки током до 20 А по выходу «ВЫХОД 1» и до 10 А по выходу «ВЫХОД 2» (суммарный ток по выходам «ВЫХОД 1» и «ВЫХОД 2» не должен превышать 20 А);
  • контроль уровня напряжения на клеммах АКБ при отсутствии сети;
  • защита АКБ от глубокого разряда с отключением нагрузки;
  • защита клемм АКБ и выходов от короткого замыкания с помощью предохранителя АКБ;
  • электронная защита клемм АКБ и выходов от короткого замыкания при отсутствии АКБ с отключением зарядного устройства и с автоматическим включением после устранения короткого замыкания;
  • защита от неправильного подключения (переполюсовки) клемм АКБ;

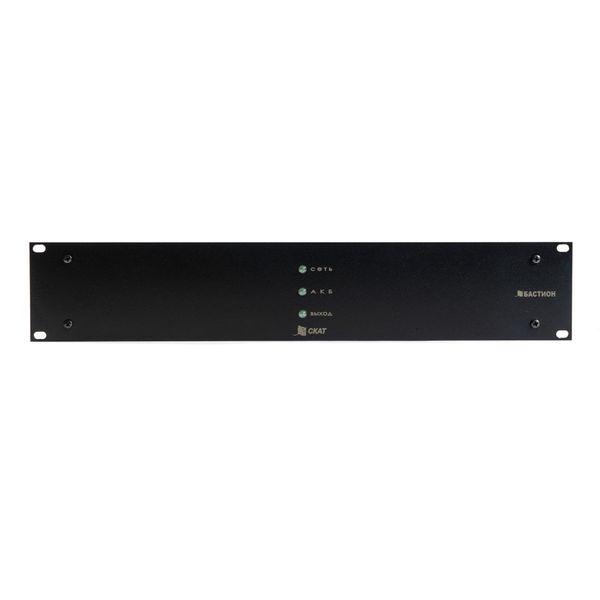

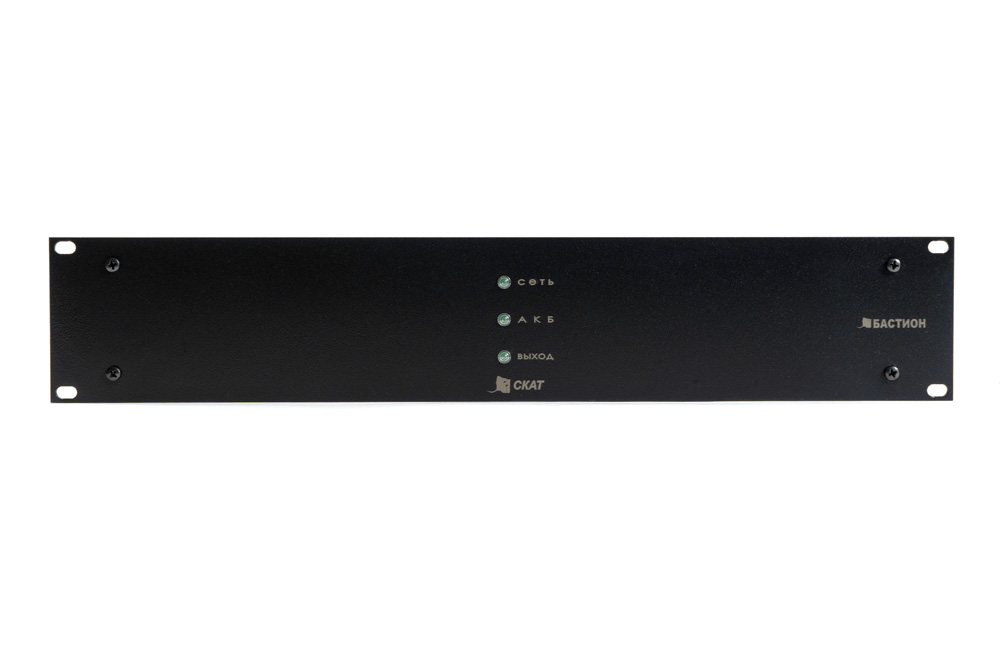

  • светодиодная индикация режима работы и наличия АКБ:
    • при наличии сетевого питающего напряжения световая индикация «СЕТЬ»;
    • при наличии выходного напряжения световая индикация «ВЫХОД»;
    • при наличии правильно подключенной, исправной и заряженной АКБ световая индикация АКБ;
  • питание нагрузки в режиме заряда АКБ током до 1 А;
  • формирование выходного сигнала «СЕТЬ» в формате «СУХИЕ КОНТАКТЫ РЕЛЕ» (при наличии сетевого напряжения контакт замкнут);
  • функция «холодный запуск» (кнопка «ПУСК»), предназначенная для восстановления работоспособности изделия после подключения исправной и заряженной АКБ в отсутствии сетевого напряжения.

Технические характеристики СКАТ-2400Р20 RACK (СКАТ ИРП-24/2-2x17-RACK)

1 Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В 180…250
2 Выходное напряжение постоянного тока, В  при наличии напряжения питающей сети 220 В, 50 Гц 27,2 …27,8
при отсутствии напряжения питающей сети 220 В, 50 Гц 21,0…27,5
3 Напряжение заряда АКБ при наличии напряжения питающей сети 220 В, 50 Гц 27,2…27,8
4 Ток зарядного устройства, A 1,6…2,0
  ВНИМАНИЕ! Заряд АКБ происходит только при наличии напряжения питающей сети и если ТОК НАГРУЗКИ НЕ ПРЕВЫШАЕТ 1,0 А
5 Номинальный выходной ток при отсутствии напряжения питающей сети 220 В, 50 Гц, А не более «ВЫХОД 1» 20
«ВЫХОД 2» 10
  ВНИМАНИЕ! Ток нагрузки до 20,0 А обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ. Продолжительность такого режима ОГРАНИЧЕНА и зависит от величины тока нагрузки, состояния АКБ и частоты отключения электроэнергии.
6 Суммарный ток нагрузки по всем выходам, A, не более при наличии напряжения питающей сети 220 В, 50 Гц 1,0
при отсутствии напряжения питающей сети 220 В, 50 Гц 20,0


ВНИМАНИЕ!

При наличии напряжения питающей сети длительное потребление тока более 1,0 А недопустимо

7 Ток, потребляемый изделием от АКБ при отсутствии напряжения питающей сети 220 В, 50 Гц, без нагрузки, А, не более 0,07
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21,0…22,0
  ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ.  ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ.
9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 30
10 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Количество параллельно включенных АКБ, шт. 2
13 Рекомендуемая ёмкость АКБ, Ач внутренняя АКБ, Ач 17
внешняя АКБ, Ач 17—40
14 Характеристики выходов в формате «открытый коллектор» напряжение, не более, В 60
ток, не более, мА 60
15 Максимальное сечение провода, зажимаемого в клеммах колодки «НАЛИЧИЕ СЕТИ» мм2, не более  2,5
16 Габаритные размеры ШхВхГ, не более, мм  без упаковки 483х88х389
в упаковке 520х96х460
17 Масса, НЕТТО (БРУТТО), не более, кг  4,9 (6,0)
18 Диапазон рабочих температур, °С -10…+40
19 Относительная влажность воздуха при 25 °С, %, не более 85
  ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
20 Степень защиты оболочкой по ГОСТ 14254-2015 IP20
