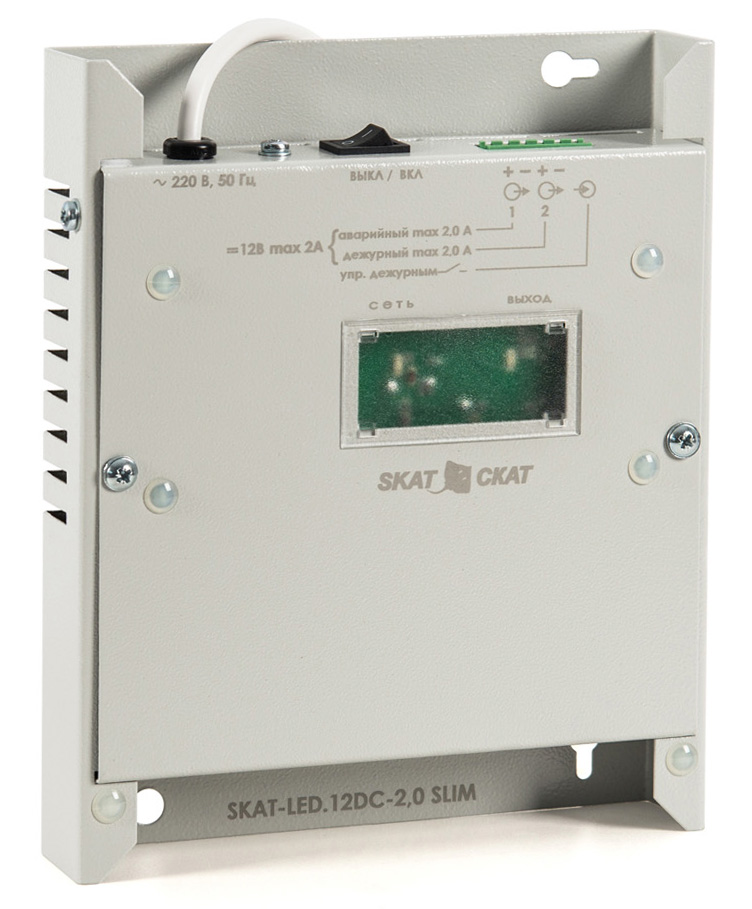

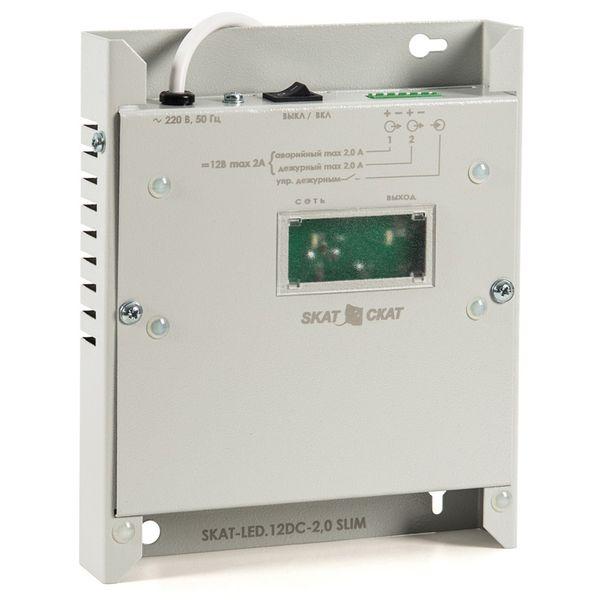

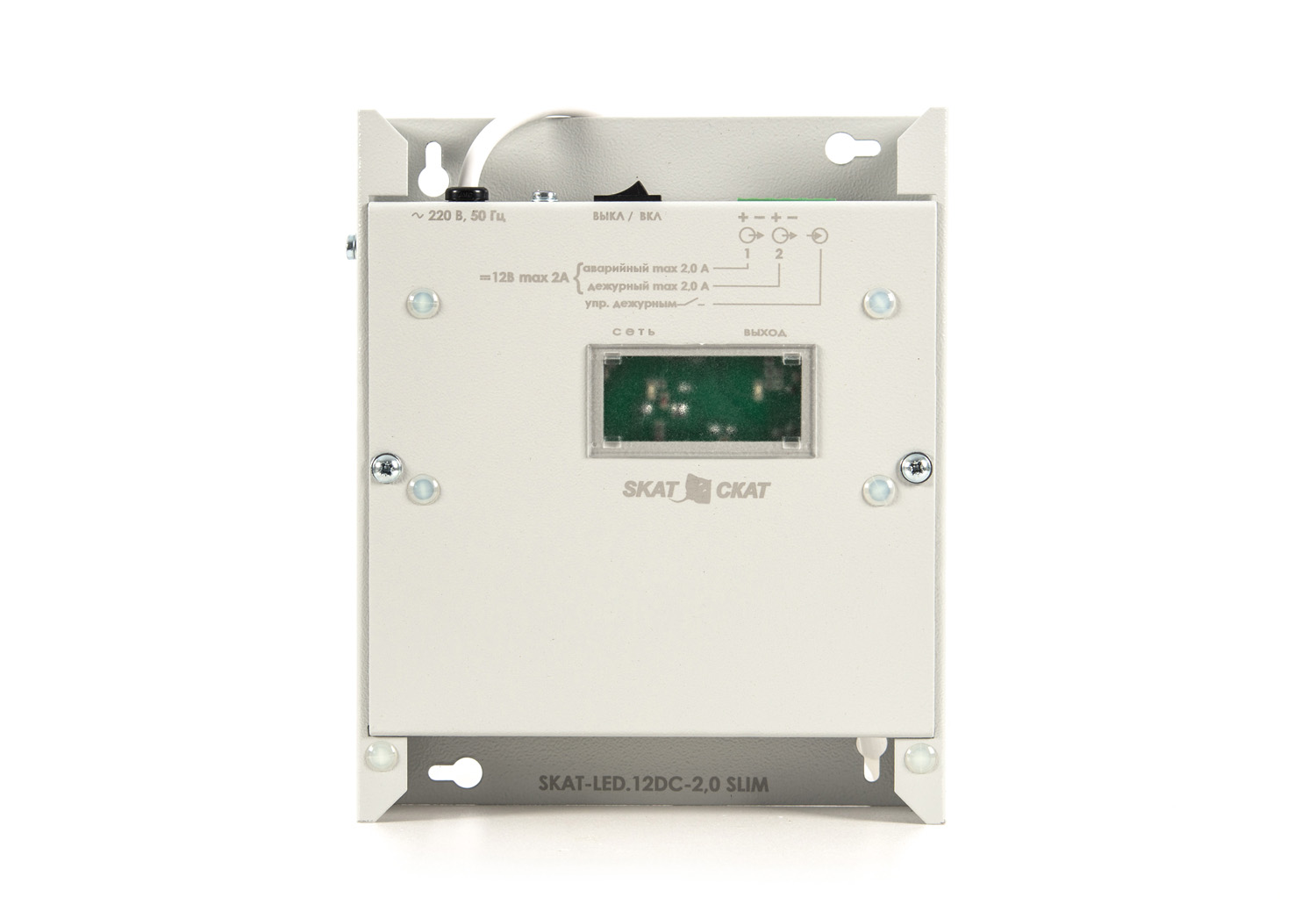

SKAT-LED.12DC-2,0 SLIM
Код товара: 2430
- Источник бесперебойного питания с функцией управления светодиодными светильниками. 3 выхода 12 В до 2 А. Управляющий вход. Режимы работы «Аварийный», «Дежурный» и «Дежурный управляемый». Питание внешних датчиков. АКБ 2,3 Ач в комплекте. Индикация состояния источника и АКБ. Настенная/настольная/потолочная установка, ультратонкий корпус (42 мм). Габариты 220х182х42 мм.
Код товара: 2430
- Источник бесперебойного питания с функцией управления светодиодными светильниками. 3 выхода 12 В до 2 А. Управляющий вход. Режимы работы «Аварийный», «Дежурный» и «Дежурный управляемый». Питание внешних датчиков. АКБ 2,3 Ач в комплекте. Индикация состояния источника и АКБ. Настенная/настольная/потолочная установка, ультратонкий корпус (42 мм). Габариты 220х182х42 мм.
Источник предназначен для обеспечения бесперебойным питанием светодиодных светильников (например светильников серии SKATLED) и других потребителей (например галогеновых ламп), с номинальным напряжением питания 12В постоянного тока и токами потребления до 2,0А а также для резервного электропитания устройств с токами потребления до 2,5 А.
SKAT-LED.12DC-2,0 SLIM отличается компактной плоской конструкцией корпуса, рассчитан на круглосуточный режим работы и может быть размещен внутри строительных конструкций.

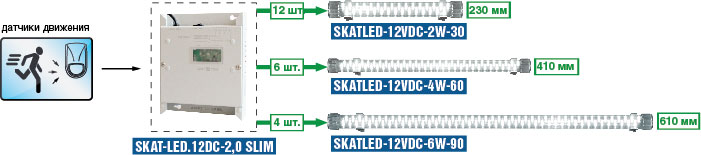

Входит в состав

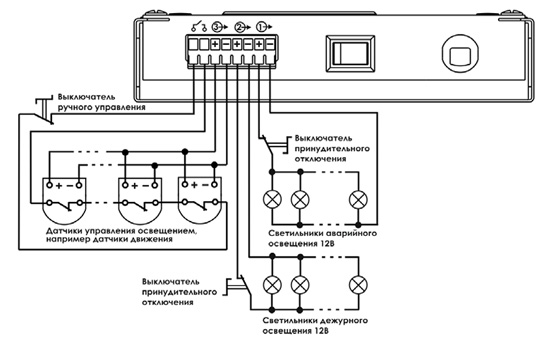

Пример подключения источника

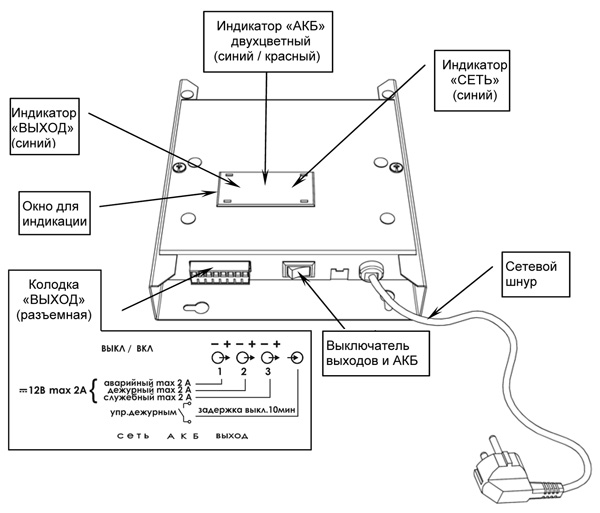

Особенности SKAT-LED.12DC-2,0 SLIM
- питание светильников аварийного освещения (ВЫХОД-1) напряжением по п. 2 таблицы при отсутствии сетевого напряжения
- питание светильников дежурного освещения (ВЫХОД-2) напряжением по п. 2 таблицы как при наличии сетевого напряжения, так и при его отсутствии
- возможность управления светильниками дежурного освещения при помощи внешних датчиков, имеющих на выходе реле с нормально разомкнутым контактом
- питание внешних датчиков для управления светильниками дежурного освещения (ВЫХОД-3) по п. 2 таблицы как при наличии сетевого напряжения, так и при его отсутствии
- световую индикацию наличия сетевого напряжения
- световую индикацию режимов работы источника, состояния выходов и АКБ
- автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
- оценку качества АКБ в режиме «ОСНОВНОЙ»
- оптимальный заряд АКБ при наличии напряжения сети, режим «ОСНОВНОЙ»
- ограничение степени разряда АКБ при отсутствии сети, режим «РЕЗЕРВ»
- защиту источника от кратковременных замыканий в нагрузке
- защиту источника от неправильного подключения клемм АКБ
- возможность полного отключения выходного напряжения и АКБ с помощью клавишного выключателя, указанный выключатель может использоваться как для оперативного отключения выходного напряжения и АКБ, так и для консервации источника при транспортировке, хранении, или в случае длительного перерыва в эксплуатации
Технические характеристики SKAT-LED.12DC-2,0 SLIM
| 1 | Напряжение питающей сети, частотой 50±1 Гц, В | 165…245 | |
| 2 | Характеристики выходного напряжения, В | при наличии напряжения сети, режим «ОСНОВНОЙ» | 13,5…14,0 |
| при отсутствии сети, режим «РЕЗЕРВ», питание от АКБ | 9,5…13,5 | ||
| 3 | Мощность, потребляемая изделием от сети, без нагрузки и АКБ, ВА, не более | 5 | |
| 4 | Количество выходов Uном=12 В, шт. | 2 | |
| 5 | Количество входов, шт. | 1 | |
| 6 | Максимальный ток нагрузки выхода, A | ВЫХОД-1, аварийный | 2,0 |
| ВЫХОД-2, дежурный | 2,0 | ||
| 7 | Номинальный выходной ток (суммарно по всем выходам), A | 0…2,0 | |
| 8 | Максимальный выходной ток (суммарно по всем выходам) в режиме «ОСНОВНОЙ», при подключенной АКБ, кратковременно (5 сек.), А не более | 2,5 | |
| 9 | Максимальный ток нагрузки в режиме «РЕЗЕРВ» (суммарно по всем выходам), А, не более | 2,5 | |
| 10 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более | 30 | |
| 11 | Ток потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более | 60 | |
| 12 | Напряжение заряда АКБ при наличии сетевого напряжения, В | 13,5…14,0 | |
| 13 | Ток заряда АКБ, А | 0,45…0,6 | |
| 14 | Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,5 | |
| 15 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| 16 | Рекомендуемая емкость АКБ, Ач | 2,3 | |
| 17 | Количество АКБ, шт. | 1 | |
| 18 | Сечение провода, зажимаемого в клеммах колодки, мм2, не более | 1 | |
| 19 | Габариты (ШхГхВ), мм, не более |
без упаковки | 220х186х42 |
| в упаковке | 260х195х50 | ||
| 20 | Масса, НЕТТО (БРУТТО) кг, не более | 2,0(2,1) | |
| 21 | Диапазон рабочих температур, °С | 0…40 | |
| 22 | Относительная влажность воздуха при +25 °С, %, не более | 90 | |
| 23 | Температура хранения, °С | -15…+40 | |
| 24 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
