SKAT-SOLAR-12DC-5,0
Код товара: 2437

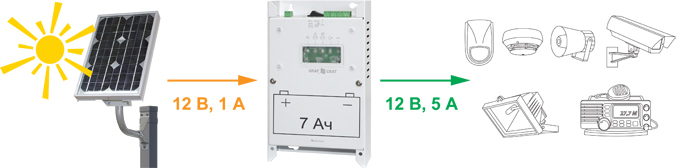

12 В, 5 А. Встроенная АКБ 7 Ач, автономный источник питания на солнечной энергии. Управление выходом от внешнего датчика движения или кнопки с регулируемой задержкой выключения. Режим работы день/ночь
Особенности SKAT-SOLAR-12DC-5,0
- заряд встроенной АКБ энергией от солнечной батареи согласно п.8 таблицы (при достаточном уровне освещенности)
- питание нагрузки согласно п.1 и п.2 таблицы в одном из двух режимов, выбираемых с помощью кнопки управления: либо питание нагрузки осуществляется только при низком уровне освещенности (первый вариант), либо всегда, вне зависимости от внешней освещенности (второй вариант)

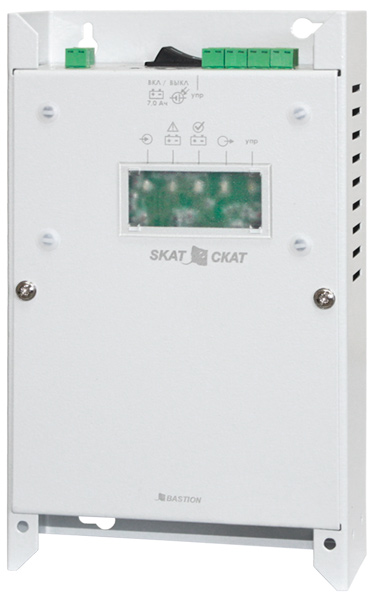

- световую индикацию работы источника: при наличии напряжения на входе солнечной батареи светодиод «BХОД» синего цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» синего цвета свечения включен и горит ровным светом
- автоматическое включение/выключение питания нагрузки по пороговому уровню освещенности солнечной батареи (второй вариант режима питания нагрузки)
- ограничение степени разряда АКБ
- защиту от перезаряда АКБ
- защиту от короткого замыкания выхода с последующим самовосстановлением не позднее чем через 70 секунд после устранения причин короткого замыкания
- подключение нагрузок к выходу «ВЫХОД 2» (напряжение на этом выходе есть всегда при втором варианте режима питания нагрузки, за исключением случая отключения АКБ по разряду)
- подключение нагрузок к выходу «ВЫХОД 1» (напряжение на этом выходе есть при разомкнутых контактах входа «КОММУТАТОР» и исчезает при замыкании контактов входа «КОММУТАТОР» через интервал времени, определяемый номиналом резистора, подключенного к соответствующей колодке (см. таблицу 3 и рисунок 1), этот выход также отключается при отключении АКБ по разряду)
- формирование информационных сообщений о состоянии АКБ с помощью светодиодных индикаторов «АКБ НОРМА» зеленого цвета свечения и «АКБ АВАРИЯ» красного цвета свечения. При однократном нажатии кнопки управления указанные индикаторы начинают попеременно мигать в течение нескольких секунд, затем светодиод, индицирующий результат горит ровным светом несколько секунд
- подтверждение нажатия кнопки управления индикатором «УПРАВЛЕНИЕ» белого цвета свечения: при нажатии на кнопку управления индикатор вспыхивает на долю секунды, количество последовательных нажатий равно количеству вспышек индикатора
- выбор первого варианта режима питания нагрузки двумя последовательными нажатиями кнопки управления, при этом светодиод «УПРАВЛЕНИЕ» горит несколько секунд ровным светом и устанавливается первый вариант режима питания нагрузки: включение/выключение выходов по порогу уровня освещенности солнечной батареи
- выбор второго варианта режима работы тремя последовательными нажатиями кнопки управления, при этом светодиод «УПРАВЛЕНИЕ» мигает несколько секунд, после чего степень освещенности солнечной батареи не влияет на коммутацию выходов
- отключение встроенной АКБ и солнечной батареи от источника выключателем «КОНСЕРВАЦИЯ»
Технические характеристики SKAT-SOLAR-12DC-5,0
| 1 | Постоянное выходное напряжение (питание от АКБ), В | 9,5…14,0 | |
| 2 | Номинальный выходной ток (питание от АКБ), A | 0…5,0 | |
| 3 | Максимальный ток кратковременно (5сек.), (питание от АКБ), не более, А |
5,5 | |
| 4 | Ток, потребляемый источником от АКБ без нагрузки, мА, не более | 5 | |
| 5 | Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В | 11,0…11,3 | |
| 6 | Величина напряжения на клеммах АКБ, при котором происходит восстановление питания нагрузки от АКБ после отключения по глубокому разряду | 13,0…13,3 | |
| 7 | Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение солнечной батареи для предотвращения перезаряда АКБ, В | 14,4 | |
| 8 | Максимальный ток заряда АКБ, (наибольшее допустимое значение - определяется величиной рабочего тока генерации солнечной батареи), А | 1,75 | |
| 9 | Модель солнечной батареи | SOLARBATTERY-12DC-0,7 | |
| Основные параметры солнечной батареи, ориентировочно | номинальное напряжение, В | 12 | |
| напряжение холостого хода, не более, В | 24 | ||
| рабочий ток генерации, не более, А |
1,75 | ||
| 10 | Тип АКБ | герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В | |
| 11 | Емкость встроенной АКБ, Ач | 7 | |
| 12 | Количество АКБ, шт. | 1 | |
| 13 | Рабочие условия эксплуатации: температура окружающей среды от –10 °С до +40 °С | ||
| 14 | Габаритные размеры ДхШхВ, мм | 262х156х71 | |
| 15 | Вес с АКБ, НЕТТО (БРУТТО), кг (не более) | 3,6(4,1) | |
Код товара: 2437
12 В, 5 А. Встроенная АКБ 7 Ач, автономный источник питания на солнечной энергии. Управление выходом от внешнего датчика движения или кнопки с регулируемой задержкой выключения. Режим работы день/ночь

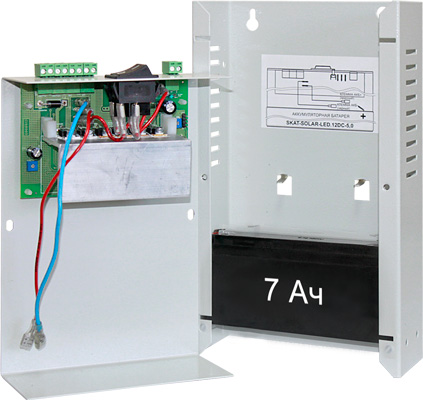

Источник со встроенной АКБ предназначен для обеспечения бесперебойного питания светильников и других потребителей с номинальным напряжением 12 В и током потребления до 5 А энергией, запасенной в дневное время, от солнечной батареи SOLAR.BATTERY-12DC-0,7.
ИБП расчитан на круглосуточный режим работы и предназначен для эксплуатации в закрытых помещениях
Комплект поставки
- Источник бесперебойного питания
- Встроенная АКБ 12 В, 7 Ач
- Панель солнечных батарей SOLAR.BATTERY-12DC-0,7
- Кронштейн крепления панели солнечной батареи
Область применения автономных источников питания SKAT-SOLAR
 |
 |
 |
 |
| Пешеходные переходы | Контроль лесных пожаров МЧС | Контроль удаленных объектов | Контроль дорог |
