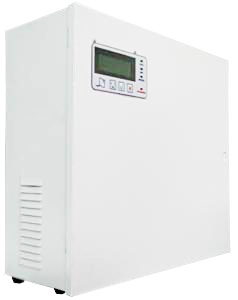

SKAT-V.1200DC-2х6HE
Код товара: 888
12/24 В, 2 выхода по 6 А
Особенности SKAT-V.1200DC-2х6HE
- работу в расширенном диапазоне напряжений питающей сети, с пределами изменения согласно п. 1 таблицы благодаря наличию активного корректора коэффициента мощности с коррекцией потребляемого тока;
- измерение реальной емкости АКБ методом периодического разряда двух параллельно подключенных секций АКБ, и расчета времени работы источника после исчезновения сетевого напряжения (режим «РЕЗЕРВ»);
- тренировку АКБ посредством периодического контрольно-тренировочного цикла заряда-разряда АКБ;
- отображение и контроль текущих значений основных параметров источника с помощью модуля визуализации;
- питание нагрузки стабилизированным, регулируемым напряжением постоянного тока согласно п. 2.1 и п. 3 таблицы и суммарным током потребления, согласно п. 6.1 таблицы;
- стабилизацию выходного напряжения непосредственно на нагрузке благодаря наличию цепи обратной связи выходного напряжения для удаленных нагрузок, с измерением напряжения непосредственно на контактах нагрузки и компенсацией падения напряжения на соединительных проводах;
- автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п. 2 и п. 3 таблицы, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети;
- оптимальный заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 4 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 12 таблицы;
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы;
- температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п. 5 таблицы (при применении термодатчика АКБ, входящего в комплект поставки);
- защиту источника и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ;
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством релейных выходов;
- режим «холодный пуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»;
- светодиодную индикацию наличия напряжения электрической сети;
- светодиодную индикацию состояния напряжения выхода;
- индикацию наличия напряжения АКБ;
- измерение ёмкости АКБ.
- электронную защиту от перегрева — источник отключит нагрузку на клеммах «ВЫХОД 12 В-1» и «ВЫХОД 12 В-2» при превышении значения температуры на радиаторе выше допустимого;
- защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания в нагрузке посредством электронной защиты;
- защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя.
Технические характеристики SKAT-V.1200DC-2х6HE
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гц, с пределами изменения от 90 до 265 В | |
| 2.1 | Постоянное регулируемое напряжение на клеммах "ВЫХОД 12 В-1" и "ВЫХОД 12 В-2" (2 канала), В | 12…18 |
| 2.2 | Постоянное напряжение на клеммах "ВЫХОД 24 В", В | 21…28 |
| 3 | Постоянное регулируемое напряжение на нагрузке, В | 12…15 |
| 4 | Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °С, В | 27,4 |
| 5 | Коэффициент термокомпенсации напряжения заряда АКБ, мВ/°С | -36…-40 |
| 6.1 | Максимальный выходной ток по выходам ВЫХОД 12 В-1" и "ВЫХОД 12 В-2", A, не более | 6 |
| 6.2 | Максимальный выходной ток на дополнительных клеммах "ВЫХОД 24 В", A, не более | 6 |
| 7 | Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более | 160 |
| 8 | Максимальный ток релейных выходов, мА | 200 |
| 9 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 21,0…22,0 |
| 10 | Величина напряжения пульсаций на выходах 12 В, мВ, не более | 80 |
| Величина напряжения пульсаций на выходе 24 В, мВ, не более | 200 | |
| 11 | Мощность, потребляемая источником от сети ВА, не более | 400 |
| 12 | Максимальный ток заряда АКБ, не более, А | 4,5 |
| 13 | Тип аккумулятора АКБ: соответствующий стандарту CEI IEC 1056-1 (МЭК 1056-1), номинальным напряжением 12 В | |
| 14 | Рекомендуемая емкость аккумулятора АКБ, Ач | 17—65 |
| 15 | Периодичность проверки наличия АКБ, мин | 15 |
| 16 | Периодичность измерения емкости АКБ, суток | 14 |
| 17 | Кол-во аккумуляторов, шт | 4 |
| 18 | Масса без АКБ, кг, не более НЕТТО | 8,3 |
| 19 | Габаритные размеры ШхВхГ, мм, не более | 462х435х194 |
| 20 | Рабочие условия эксплуатации: температура окружающей среды от +5 до +40 °С; относительная влажность воздуха до 95 % при температуре +25 °С | |
| 21 | Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более | 5 % |
Код товара: 888
12 В, 2 независимых выхода по 6 А. Дополнительный выход 24 В до 6 А. Регулировка выходного напряжения 12—18 В, контроль напряжения непосредственно на контактах нагрузки. Модуль визуализации. Диапазон сети 90—260 В. Измерение реальной ёмкости АКБ методом разряда. Возможность двойного резервирования АКБ, тренировка АКБ в процессе эксплуатации.
Модуль визуализации
Источник питания оснащен модулем визуализации, который позволяет отобразить:
- Параметры аккумулятора:
- напряжение
- ток заряда при работе от сети, ток потребления при работе от АКБ
- емкость
- Параметры сетевого напряжения
- Параметры выхода
- напряжение
- ток выхода
- напряжение пульсаций выходного напряжения
- Температурный режим
- аккумулятора
- источника питания
Модуль хранит во внутренней памяти аварийные ситуации в режиме реального времени и позволяет просмотреть:
- значение параметра
- превышенный порог
- длительность проблемы
Программирование максимальных и минимальных порогов значений параметров производится пользователем.
