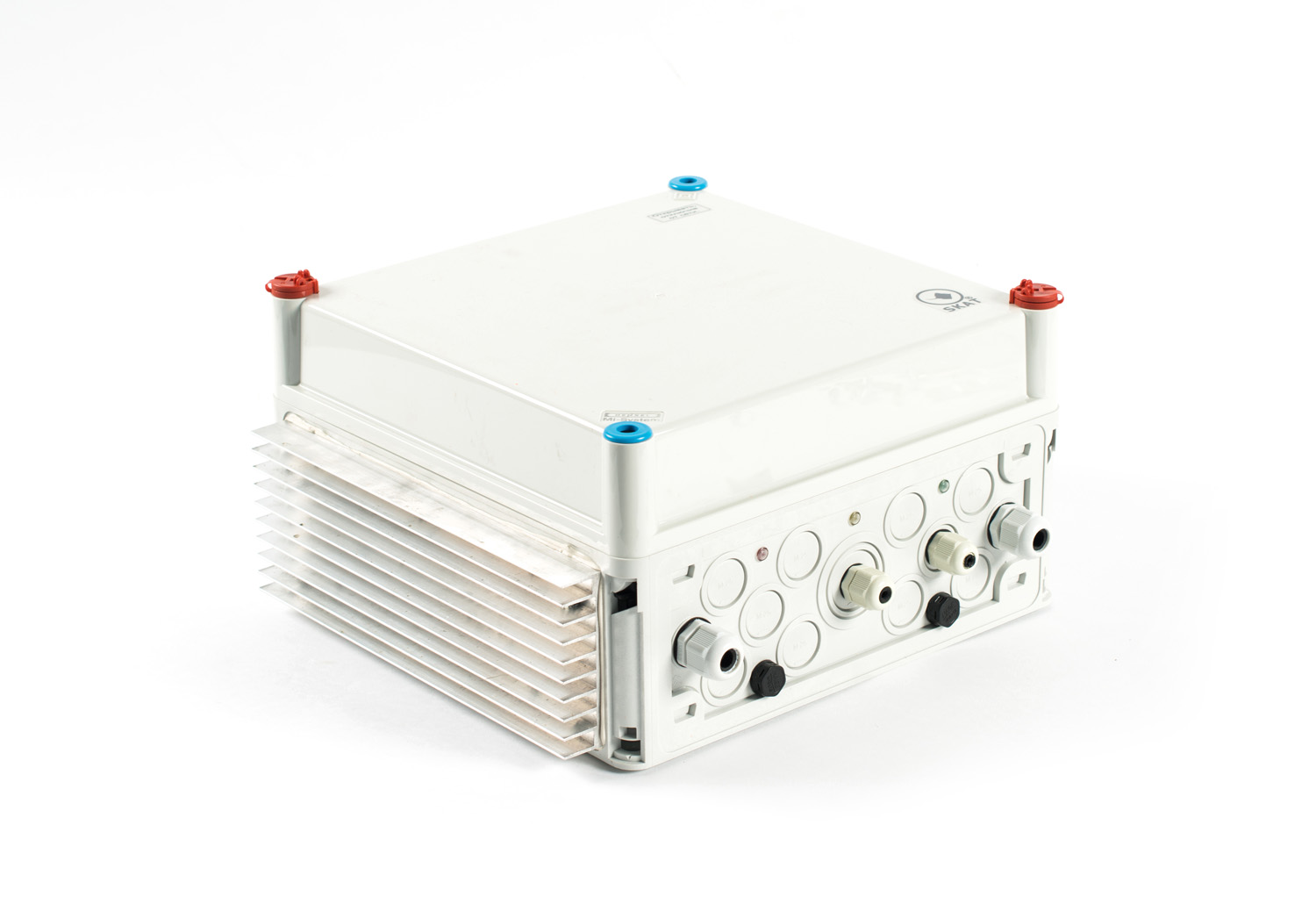

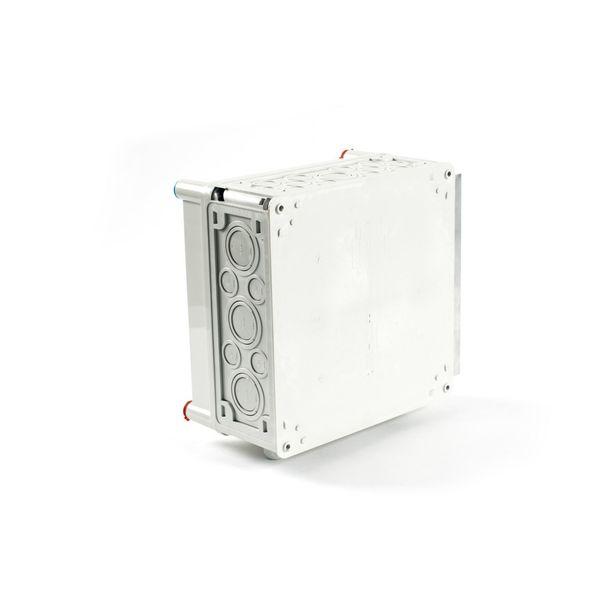

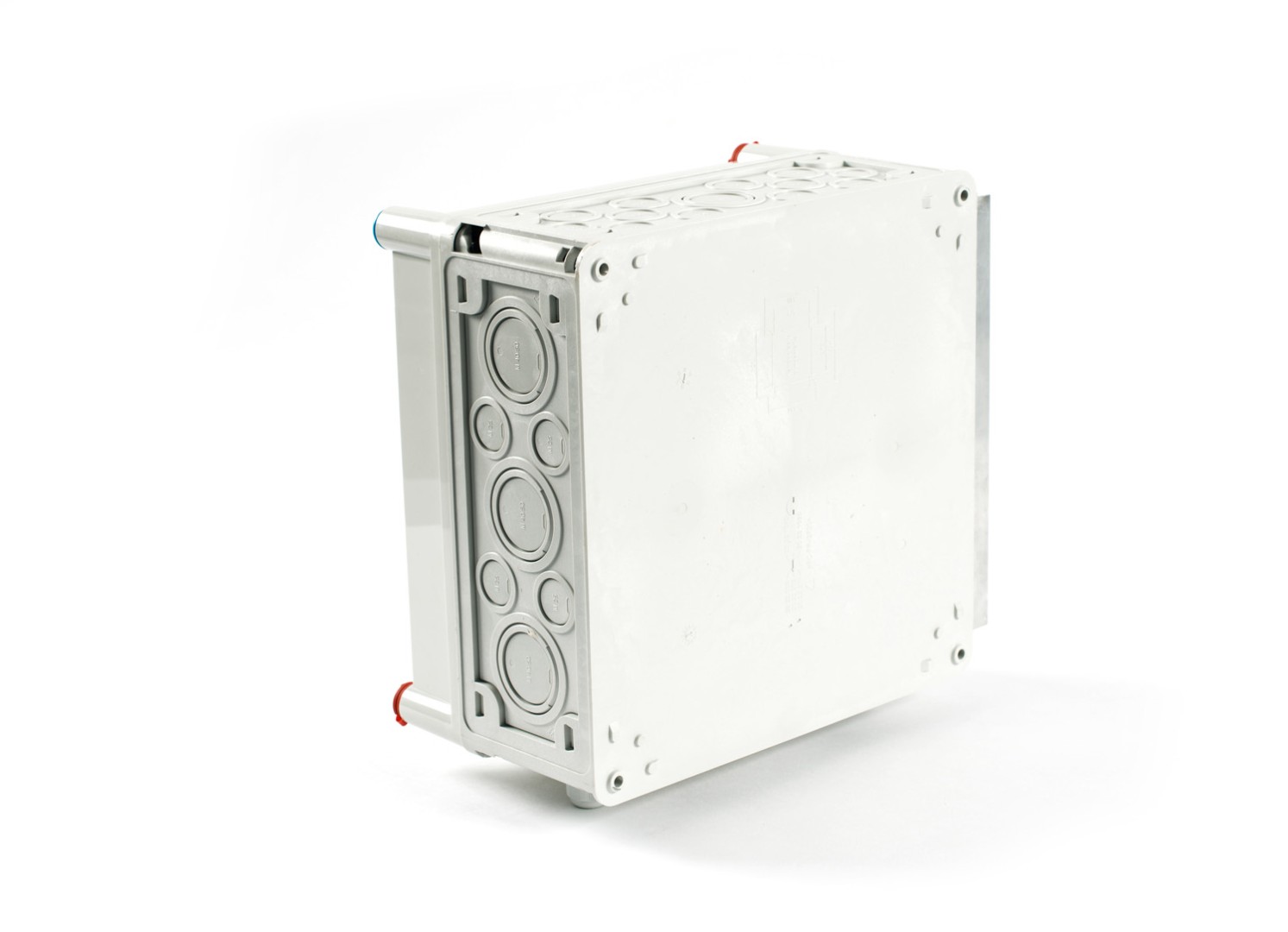

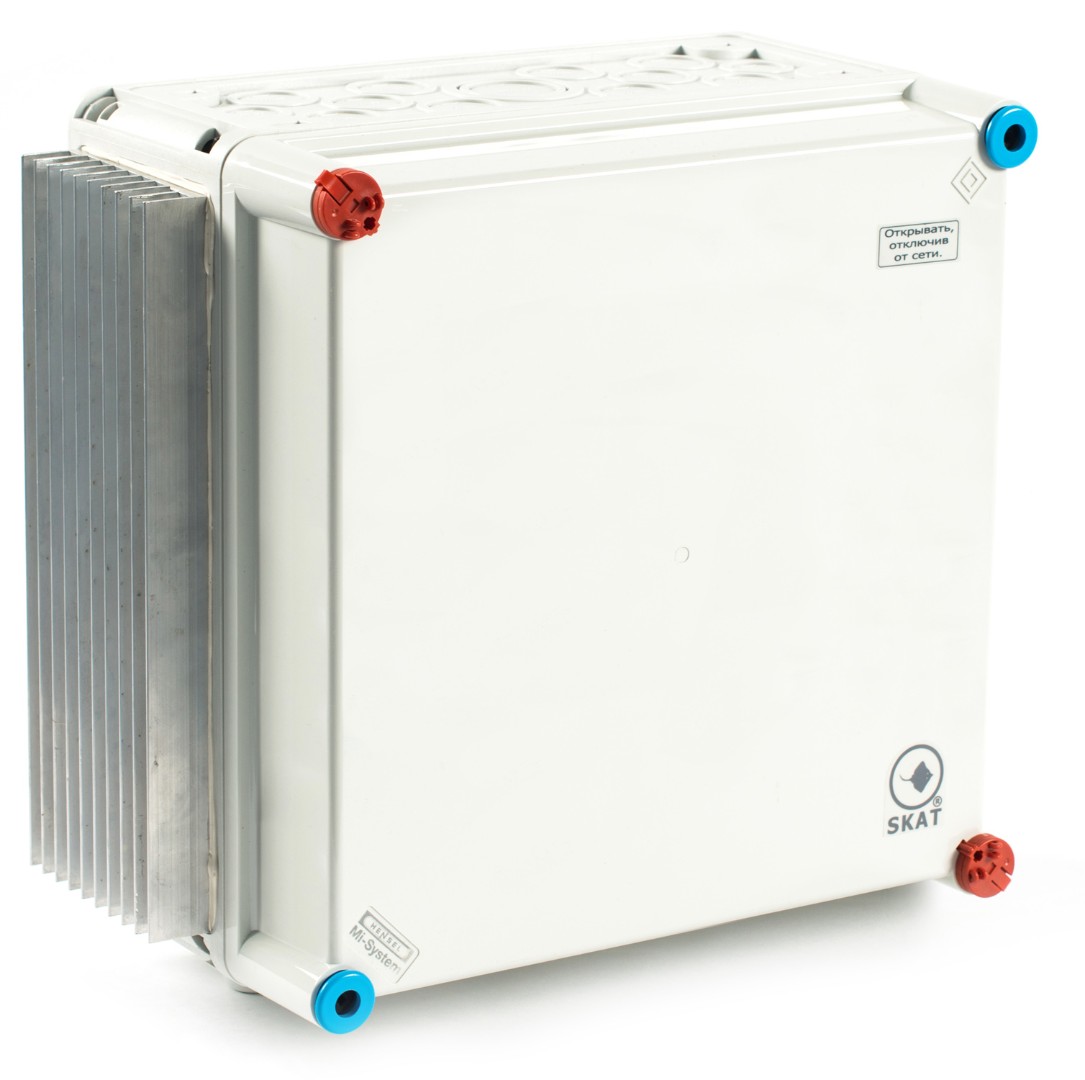

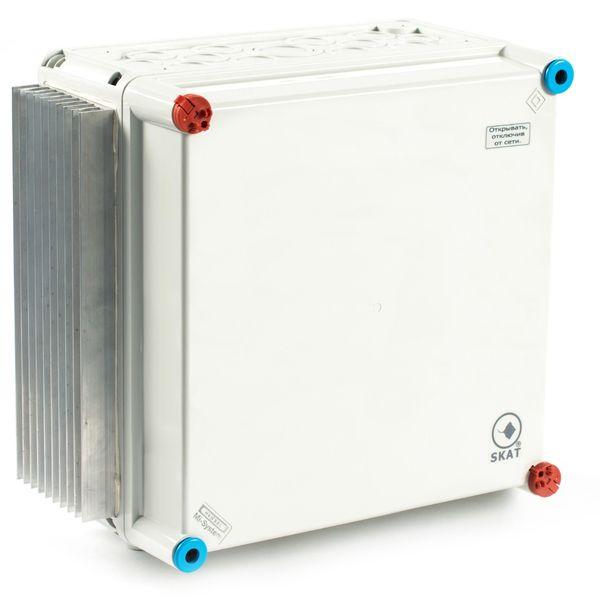

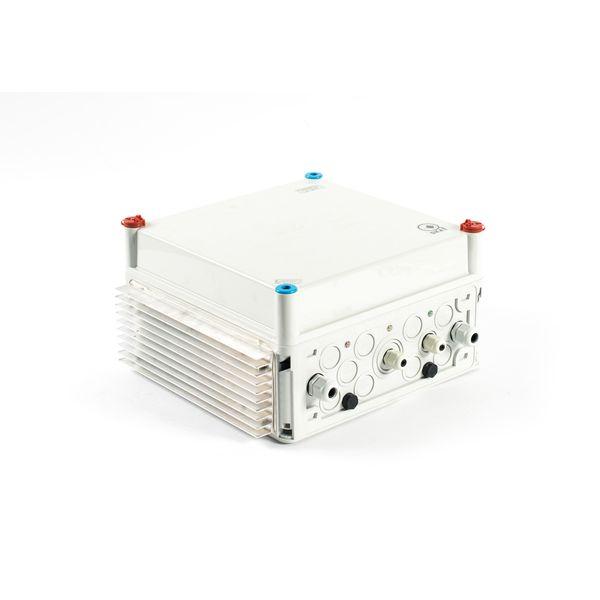

Уличный источник бесперебойного питания
SKAT-V.12DC-18 исп.5
Код товара: 855
- 12 В, 18 А, уличное исполнение, класс защиты IP56, вандалоустойчивый пластиковый корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешняя 1 шт. от 26 до 200 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения — 170...250 В. Рабочий температурный диапазон — от -40 °С до +40 °С.
- Расширенная гарантия.
Код товара: 855
- 12 В, 18 А, уличное исполнение, класс защиты IP56, вандалоустойчивый пластиковый корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешняя 1 шт. от 26 до 200 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения — 170...250 В. Рабочий температурный диапазон — от -40 °С до +40 °С.
- Расширенная гарантия.
Преимущества источника питания SKAT-V.12DC-18 исп.5
 |
микропроцессорное управление |  |
степень защиты IP56 |  |
работоспособность в широком диапазоне температур |
 |
оптимальный заряд АКБ |
 |
термостат АКБ |  |
защита аккумулятора |
 |
холодный пуск |  |
автоматический переход на резервное питание |  |
гарантия 5 лет |
Особенности SKAT-V.12DC-18 исп.5
- питание нагрузок (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 18 А;
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
- ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырёх значений тока ограничения;
- температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ, поставляемого отдельно);
- автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»);
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
- защита от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
- защита нагрузки потребителя от аварийного повышения напряжения на выходе источника (п.12 таблицы) путём автоматического отключения нагрузок;
- светодиодная индикация наличия напряжения электрической сети: «СЕТЬ»;
- светодиодная индикация состояния внешней АКБ: «АКБ»;
- светодиодная индикация состояния напряжения выхода: «ВЫХОД»;
- возможность подключения внешнего контакта (тумблера)«ВЫХОД» для оперативного включения/отключения нагрузок;
- выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов;
- возможность параллельного подключения нескольких устройств к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей ёмкости, чем указано в п.15 таблицы; с управлением термокомпенсацией от одного ведущего устройства;
- защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
- возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- полную пыле- влаго- защиту при неблагоприятных условиях эксплуатации.
Вопросы и ответы
Технические характеристики SKAT-V.12DC-18 исп.5
| 1 | Напряжение питающей сети, В | 220 В, 50±1 Гц, с пределами изменения 170...250 В |
|
| 2 | Постоянное выходное напряжение, В | при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25ºС | от 13,0 до 13,7 |
| при отсутствии сети, режим «РЕЗЕРВ», от АКБ | от 9,5 до 13,7 | ||
| 3 | Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25ºС, В | от 13,0 до 13,7 | |
| 4 | Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ ºС | -18…20* | |
| 5 | Максимальный выходной ток, A | при наличии сети 220В, режим ОСНОВНОЙ», включая ток заряда АКБ | 18** |
| от АКБ, режим «РЕЗЕРВ» | 20 | ||
| 6 | Ограничение тока заряда АКБ (устанавливается перемычками), A | 18,0;10,0;7,5;5,0 | |
| 7 | Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более | 100 | |
| 8 | Максимальный ток релейных выходов, мA | 100 | |
| 9 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,3…10,7 | |
| 10 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более | 100 | |
| 11 | Максимальная температура на трансформаторе, при которой происходит аварийное отключение устройства по перегреву, °С | 90 | |
| 12 | Максимальное напряжение на выходе, при котором происходит автоматическое отключение нагрузок, В | от 14,8 от 15,2 | |
| 13 | Мощность, потребляемая источником от сети ВА, не более | 310 | |
| 14 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В. Рекомендуется применение термостатов. | ||
| 15 | Рекомендуемая ёмкость АКБ, Ач | 26…100*** | |
| 16 | Рабочие условия эксплуатации: температура окружающей среды от -40°С до +40°С; относительная влажность воздуха до 100% при 25°С; | ||
| 17 | Габаритные размеры ШхВхГ, мм | 300х300х170 | |
| 18 | Вес, Нетто (Брутто), кг (не более) | 3,7 (4,4) | |

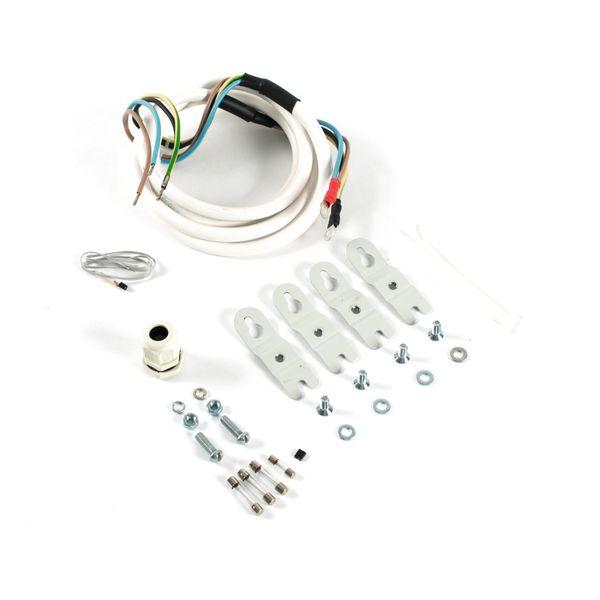

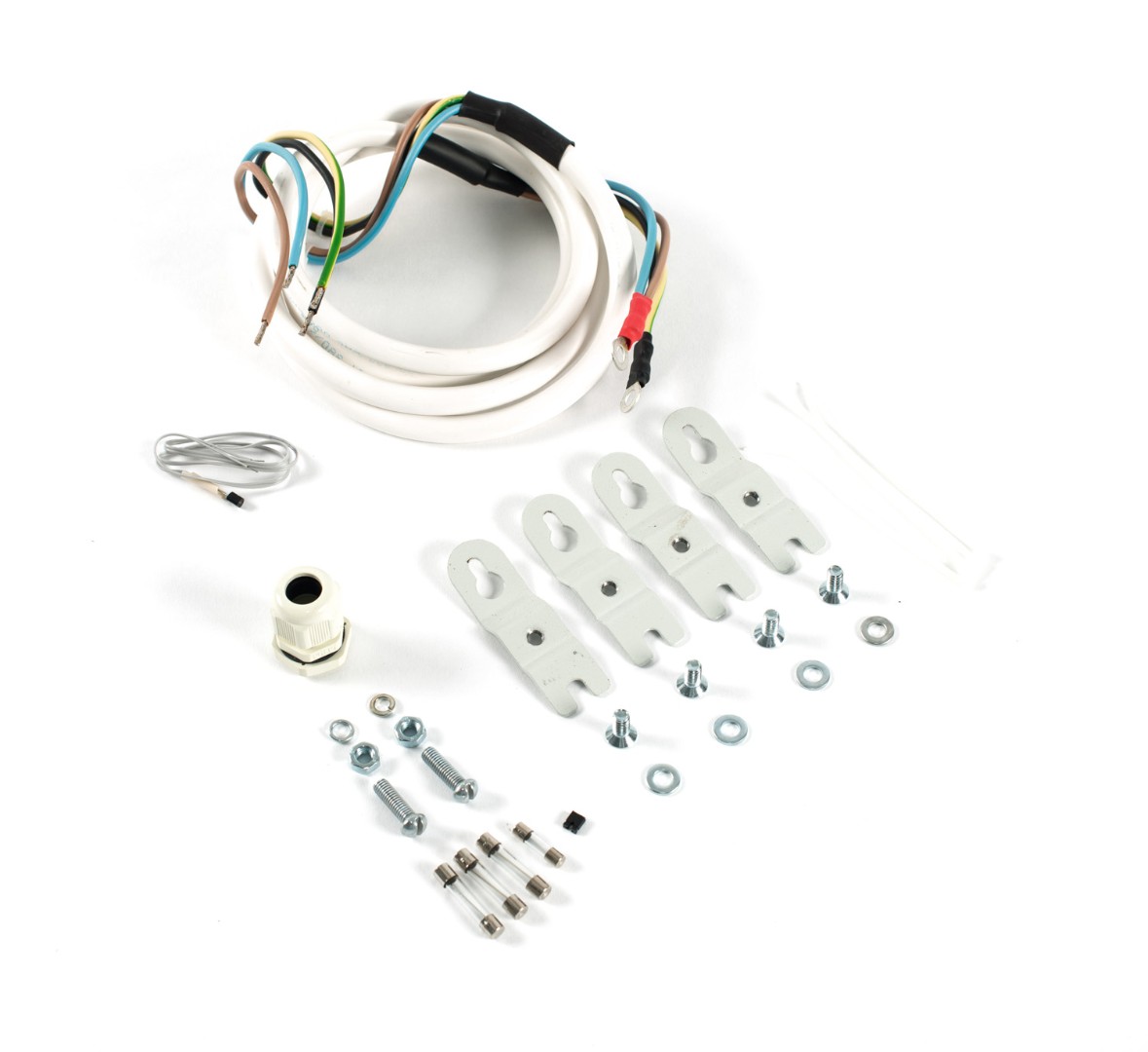

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки).
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в таблице.
