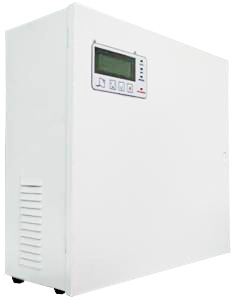

SKAT-V.24/12DC-6HE

Код товара: 884

Особенности SKAT-V.24/12DC-6HE

  • модуль визуализации
  • напряжение выхода 12 или 24 В выбирается пользователем
  • дополнительный выход 48 В до 5 А
  • регулировка выходного напряжения 12—15 В (24—30 В)
  • контроль напряжения непосредственно на контактах нагрузки (обратная связь)
  • термокомпенсация заряда АКБ
  • защита от КЗ в нагрузке
  • защита устройства и нагрузки от неправильного подключения АКБ
  • защита от КЗ клемм АКБ
  • контроль наличия АКБ
  • защита АКБ от глубокого разряда
  • 5 информационных выходов (реле)
  • измерение ёмкости АКБ
  • возможность двойного резервирования АКБ

Технические характеристики SKAT-V.24/12DC-6HE

Напряжение питающей сети, В 85…265
Постоянное регулируемое напряжение на нагрузке (в зависимости от установленного перемычкой диапазона), В в режиме «Основной» 12…15 / 24…30
в режиме «Резерв» 12…15 / 24…30
Максимальный ток нагрузки, А 6,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 50
Параметры дополнительного выхода постоянное напряжение, В 41,8...55,5
максимальный ток, А 5,0
Напряжение заряда АКБ, В (при наличии сетевого напряжения и температуре АКБ +25 ºС), В 55±0,5
Максимальный ток заряда для АКБ, А 4,0
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки в режиме «РЕЗЕРВ», В 41,8…42,2
Коэффициент температурной коррекции напряжения заряда АКБ, мВ/ºС -(72…80)
Максимально допустимый ток выходов реле, мА 100
Максимально допустимое напряжение выходов реле, В 100
Максимальная температура на радиаторе, при которой происходит аварийное отключение источника по перегреву, ºС 90
Рекомендуемая емкость АКБ, Ач 17—65
Количество аккумуляторов в батарее, шт. 8
(по 4 в двух секциях)
Периодичность измерения емкости АКБ, дни 14
Мощность потребляемая источником от сети, ВА, не более 600
Ток потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 2
Габаритные размеры, мм, не более 462х435х194
Масса нетто, кг 8,3

Код товара: 884

Диплом МИПС 2011 — Лучший инновационный продукт12 В/24 В, 6 А. Источник вторичного электропитания резервированный. Имеет в составе модуль визуализации, который обеспечивает отображение и контроль (при помощи программирования порогов) текущих параметров аккумулятора, сети и выхода. Отличительной особенностью источника является возможность контроля уровня напряжения непосредственно на нагрузке по цепи обратной связи

Модуль визуализации

Модуль визуализации SKAT-V.24/12DC-6HE

Источник питания оснащен модулем визуализации, который позволяет отобразить:

  • Параметры аккумулятора:
    • напряжение
    • ток заряда при работе от сети, ток потребления при работе от АКБ
    • емкость
  • Параметры сетевого напряжения
  • Параметры выхода
    • напряжение
    • ток выхода
    • напряжение пульсаций выходного напряжения
  • Температурный режим
    • аккумулятора
    • источника питания

Модуль хранит во внутренней памяти аварийные ситуации в режиме реального времени и позволяет просмотреть:

  • значение параметра
  • превышенный порог
  • длительность проблемы

Программирование максимальных и минимальных порогов значений параметров производится пользователем.

Особенности SKAT-V.24/12DC-6HE

  • модуль визуализации
  • напряжение выхода 12 или 24 В выбирается пользователем
  • дополнительный выход 48 В до 5 А
  • регулировка выходного напряжения 12—15 В (24—30 В)
  • контроль напряжения непосредственно на контактах нагрузки (обратная связь)
  • термокомпенсация заряда АКБ
  • защита от КЗ в нагрузке
  • защита устройства и нагрузки от неправильного подключения АКБ
  • защита от КЗ клемм АКБ
  • контроль наличия АКБ
  • защита АКБ от глубокого разряда
  • 5 информационных выходов (реле)
  • измерение ёмкости АКБ
  • возможность двойного резервирования АКБ

Технические характеристики SKAT-V.24/12DC-6HE

Напряжение питающей сети, В 85…265
Постоянное регулируемое напряжение на нагрузке (в зависимости от установленного перемычкой диапазона), В в режиме «Основной» 12…15 / 24…30
в режиме «Резерв» 12…15 / 24…30
Максимальный ток нагрузки, А 6,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 50
Параметры дополнительного выхода постоянное напряжение, В 41,8...55,5
максимальный ток, А 5,0
Напряжение заряда АКБ, В (при наличии сетевого напряжения и температуре АКБ +25 ºС), В 55±0,5
Максимальный ток заряда для АКБ, А 4,0
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки в режиме «РЕЗЕРВ», В 41,8…42,2
Коэффициент температурной коррекции напряжения заряда АКБ, мВ/ºС -(72…80)
Максимально допустимый ток выходов реле, мА 100
Максимально допустимое напряжение выходов реле, В 100
Максимальная температура на радиаторе, при которой происходит аварийное отключение источника по перегреву, ºС 90
Рекомендуемая емкость АКБ, Ач 17—65
Количество аккумуляторов в батарее, шт. 8
(по 4 в двух секциях)
Периодичность измерения емкости АКБ, дни 14
Мощность потребляемая источником от сети, ВА, не более 600
Ток потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 2
Габаритные размеры, мм, не более 462х435х194
Масса нетто, кг 8,3

12 В/24 В, 6 А

Код товара: 884

Диплом МИПС 2011 — Лучший инновационный продукт12 В/24 В, 6 А. Источник вторичного электропитания резервированный. Имеет в составе модуль визуализации, который обеспечивает отображение и контроль (при помощи программирования порогов) текущих параметров аккумулятора, сети и выхода. Отличительной особенностью источника является возможность контроля уровня напряжения непосредственно на нагрузке по цепи обратной связи

Модуль визуализации

Модуль визуализации SKAT-V.24/12DC-6HE

Источник питания оснащен модулем визуализации, который позволяет отобразить:

  • Параметры аккумулятора:
    • напряжение
    • ток заряда при работе от сети, ток потребления при работе от АКБ
    • емкость
  • Параметры сетевого напряжения
  • Параметры выхода
    • напряжение
    • ток выхода
    • напряжение пульсаций выходного напряжения
  • Температурный режим
    • аккумулятора
    • источника питания

Модуль хранит во внутренней памяти аварийные ситуации в режиме реального времени и позволяет просмотреть:

  • значение параметра
  • превышенный порог
  • длительность проблемы

Программирование максимальных и минимальных порогов значений параметров производится пользователем.

Особенности SKAT-V.24/12DC-6HE

  • модуль визуализации
  • напряжение выхода 12 или 24 В выбирается пользователем
  • дополнительный выход 48 В до 5 А
  • регулировка выходного напряжения 12—15 В (24—30 В)
  • контроль напряжения непосредственно на контактах нагрузки (обратная связь)
  • термокомпенсация заряда АКБ
  • защита от КЗ в нагрузке
  • защита устройства и нагрузки от неправильного подключения АКБ
  • защита от КЗ клемм АКБ
  • контроль наличия АКБ
  • защита АКБ от глубокого разряда
  • 5 информационных выходов (реле)
  • измерение ёмкости АКБ
  • возможность двойного резервирования АКБ

Технические характеристики SKAT-V.24/12DC-6HE

Напряжение питающей сети, В 85…265
Постоянное регулируемое напряжение на нагрузке (в зависимости от установленного перемычкой диапазона), В в режиме «Основной» 12…15 / 24…30
в режиме «Резерв» 12…15 / 24…30
Максимальный ток нагрузки, А 6,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 50
Параметры дополнительного выхода постоянное напряжение, В 41,8...55,5
максимальный ток, А 5,0
Напряжение заряда АКБ, В (при наличии сетевого напряжения и температуре АКБ +25 ºС), В 55±0,5
Максимальный ток заряда для АКБ, А 4,0
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки в режиме «РЕЗЕРВ», В 41,8…42,2
Коэффициент температурной коррекции напряжения заряда АКБ, мВ/ºС -(72…80)
Максимально допустимый ток выходов реле, мА 100
Максимально допустимое напряжение выходов реле, В 100
Максимальная температура на радиаторе, при которой происходит аварийное отключение источника по перегреву, ºС 90
Рекомендуемая емкость АКБ, Ач 17—65
Количество аккумуляторов в батарее, шт. 8
(по 4 в двух секциях)
Периодичность измерения емкости АКБ, дни 14
Мощность потребляемая источником от сети, ВА, не более 600
Ток потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 2
Габаритные размеры, мм, не более 462х435х194
Масса нетто, кг 8,3
