SKAT-V.5

Код товара: 145

4 выхода (12 В) на видеокамеры и 1 дополнительный выход (~220 B) для резервирования мониторов, видеомагнитофонов, квадраторов, ток по 4-м выходам — 0,3 А, макс. мощность нагрузки на дополнительном выходе 150 ВА, необходима установка 2 АКБ по 12 Ач.

Особенности SKAT-V.5

  • питание нагрузки переменным напряжением 220 В (согласно п. 1) при наличии напряжения сети;
  • питание нагрузки постоянным напряжением по четырем попарно регулируемым выходам согласно п. 8 таблицы, при наличии напряжения сети;
  • оптимальный заряд аккумуляторной батареи до напряжения указанного в п. 16 таблицы при наличии напряжении сети;
  • автоматический переход в резервный режим работы (питание нагрузки от АКБ), согласно пп. 2, 7 таблицы, при выходе сетевого напряжения за пределы диапазона указанного в п. 1 или при его отключении;
  • контроль напряжения АКБ, световую индикацию пониженного напряжения батареи и отключение нагрузки при снижении напряжения АКБ ниже величины, указанной в п. 14 таблицы;
  • контроль сетевого напряжения в резервном режиме работы и автоматическое переключение источника на питание от сети при устойчивом восстановлении сетевого напряжения согласно п. 1;
  • защиту нагрузки от аварийного повышения выходного напряжения посредством срабатывания плавких предохранителей;
  • фильтрацию помех для устранения взаимного влияния нагрузок, подключенных к выходам 1—4.
  • возможность попарно независимой ступенчатой регулировки выходного напряжения на выходах 1, 2 и 3, 4 (попарно) в пределах от 12,5 до 16 В (заводская установка: от 12,4…12,7 В до 13,7…14,1 В с шагом 0,1…0,4 В);
  • индикацию режимов работы посредством встроенных световых индикаторов «Сеть» и «АКБ».

Технические характеристики SKAT-V.5

1 Напряжение питающей сети, частотой 50±1 Гц, с пределами изменения, В 187…242
2 Действующее значение переменного напряжения на выходе «Выход 220 В» в режиме резерва, В 190…235
3 Форма напряжения на выходе «Выход 220 В» Модифицированный синус *
4 Частота сигнала на выходе «Выход 220 В», Гц 50±0,5
5 Максимальная мощность нагрузки выхода «Выход 220 В», ВА, не более Активная нагрузка 200
Индуктивная нагрузка 90
6 Максимальная амплитуда напряжения на выходе «Выход 220 В» (напряжение срабатывания защиты), В, не более 420
7 Время переключения выхода «Выход 220 В» на резервный или основной режим, мс, не более 20
8 Напряжения на выходах 1—4 в режиме работы от сети и в режиме резерва, В 12,4…12,7
9 Размах пульсаций напряжения на выходах 1—4, мВ, не более 30
10 Номинальный ток нагрузки выходов 1—4, А, не более 0,33
11 Максимальный ток нагрузки выходов 1—4, А, не более 0,35
12 Ток срабатывания защиты выходов 1—4, А, не более 0,8
13 Подавление пульсаций на частоте 15 кГц, дБ, не менее 30
14 Напряжение АКБ, при котором происходит отключение нагрузок, В 20,0…20,5
15 Ток потребления от АКБ в режиме резерва, А, не более 10,5
16 Напряжение полностью заряженной АКБ, В, не менее 27,3…27,7
17 Ток заряда АКБ, А 0,8…0,9
18 Потребляемая мощность, Вт, не более 180
19 Тип аккумулятора АКБ, соответствующий стандарту CEI IEC 1056-1 (МЭК 1056-1), с номинальным напряжением 12 В
20 Рекомендуемая емкость АКБ, Ач 12—26 **
21 Габаритные размеры ШхВхГ, мм, не более 315х318х105
22 Масса, кг, не более 7,6
23 Рабочие условия эксплуатации: температура окружающей среды от 0 до +40 °С, относительная влажность воздуха не более 90 % при температуре +24 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)

* Чередующиеся прямоугольные импульсы положительной и отрицательной полярности длительностью 3…9 мс с периодом повторения  20 мс.
** Аккумуляторы емкостью более 12 Ач рекомендуется устанавливать в аккумуляторный отсек, поставляемый по отдельному заказу

Код товара: 145

4 выхода (12 В) на видеокамеры и 1 дополнительный выход (~220 B) для резервирования мониторов, видеомагнитофонов, квадраторов, ток по 4-м выходам — 0,3 А, макс. мощность нагрузки на дополнительном выходе 150 ВА, необходима установка 2 АКБ по 12 Ач.

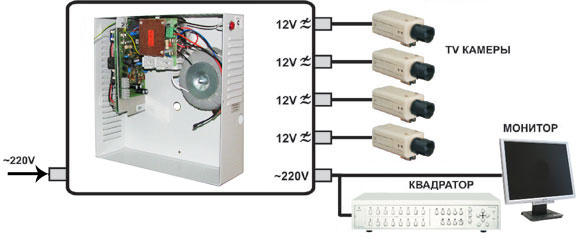

Пример подключения ИБП для CCTV SKAT-V.5
