Волна ББП-48 исп.10/20

Код товара: 475

48 В, 10 А и до 20 А при наличии АКБ. Длительный режим резерва. Использовать с 4 внешними АКБ 38—200 Ач. Световая индикация и информационные выходы. Каскадное наращивание мощности. Возможность монтажа в 19" стойку

Код товара: 475

48 В, 10 А и до 20 А при наличии АКБ. Длительный режим резерва. Использовать с 4 внешними АКБ 38—200 Ач. Световая индикация и информационные выходы. Каскадное наращивание мощности. Возможность монтажа в 19" стойку

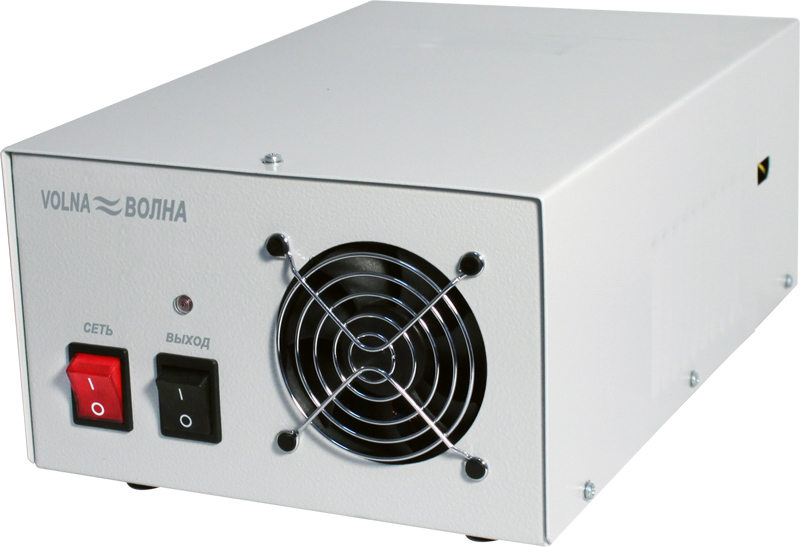

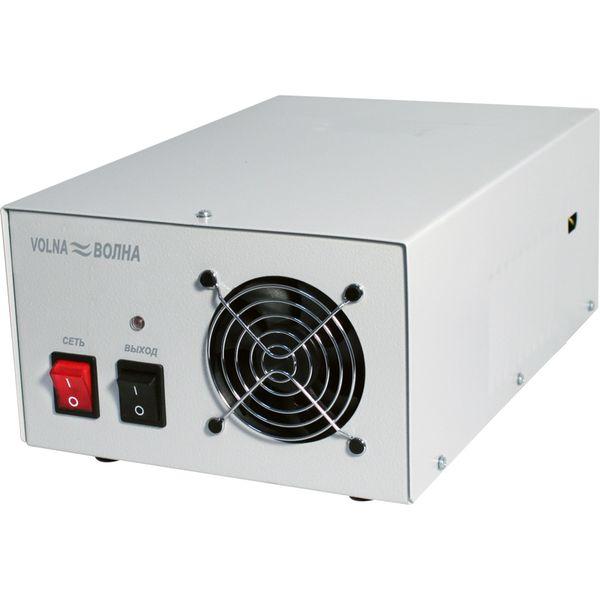

Волна ББП-48 исп.10/20 Волна ББП-48 исп.10/20 сзади

Источник предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения, средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 48В постоянного тока. Кроме того, источник может  использоваться в качестве:

  • Источника резервного питания от аккумуляторной батареи систем охранно-пожарной сигнализации, систем видеонаблюдения, средств связи, телекоммуникационного оборудования и других потребителей, оснащенных специальным входом для подключения источника резервного питания с номинальным напряжением 48 В постоянного тока.
  • Зарядного устройства для свинцово-кислотных АКБ номинальным напряжением 48 В и емкостью 26—250 А/ч.

Источник рассчитан на круглосуточный режим работы в закрытых помещениях. Условия эксплуатации согласно техническим характеристикам, указанным в таблице, при отсутствии в воздухе агрессивных веществ (паров кислот, щелочей и пр.) и токопроводящей пыли.

Источник обеспечивает

  • Питание нагрузки стабилизированным напряжением  постоянного тока согласно п.2. таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 10 А при наличии сетевого напряжения.
  • Оптимальный заряд АКБ при напряжении сети  в диапазоне, указанном в п.1 таблицы.
  • Температурную компенсацию напряжения заряда АКБ.
  • Автоматический переход в режим резервного питания нагрузки  от АКБ при пропадании или снижении напряжения электрической сети ниже значения указанного в п.1. таблицы постоянным напряжением согласно п.2 таблицы и  суммарным током потребления по двум выходам не более 20 А.
  • Защиту АКБ от  глубокого разряда в режиме резервного  питания путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного  в п.10 таблицы.
  • Возможность параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ и суммарного (по всем выходам «Выход1» и «Выход2» источников) выходного  тока.
  • Возможность питания нагрузки в резервном режиме непосредственно с клемм АКБ, при этом  величина  тока нагрузки ограничивается исключительно техническими характеристиками используемой  АКБ, длиной и сечением  соединительных проводов.
  • Возможность  параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ и выходного тока нагрузки до 63А, при помощи блока контроля аккумулятора «БКА – У/63» (см. схему подключения в приложении А).
  • Управление термокомпенсацией напряжения заряда при параллельном подключении нескольких источников ВОЛНА-48 исп.10/20.
  • Возможность увеличения времени резервного питания (при использовании блока ВОЛНА-48 исп.10/20 в качестве источника резервного питания) резервируемых источников питания, оснащённых специальным входом для подключения источника резервного питания.
  • Электронную защиту  источника от  токовой перегрузки (короткого замыкания) в цепи подключения АКБ.
  • Защиту источника и нагрузки от переполюсовки АКБ посредством плавкого предохранителя.
  • Защиту АКБ  от короткого замыкания (токовой перегрузки) в нагрузке посредством плавких предохранителей.
  • Комбинированную защиту источника от короткого замыкания (токовой перегрузки) в нагрузке:
    • При наличии АКБ – посредством плавких  предохранителей;
    • При отсутствии АКБ – электронная защита.
  • Защиту питающей сети 220В от короткого замыкания в источнике посредством плавкого предохранителя.
  • Электронную защиту от перегрева источника (если встроенный вентилятор не в состоянии  обеспечить необходимое охлаждение). При этом источник переходит в режим резервного питания до понижения его температуры ниже заданного значения.
  • Защиту от аварийного повышения выходного напряжения посредством автоматического выключения источника.
  • Управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».

Технические характеристики

1 Напряжения питающей сети: ~220 В 50 Гц с пределами изменения, В 170250
2 Выходное напряжение, В:
-При наличии сети 220 В и температуре окружающей среды +25 ºС 52,5 … 55,5
-От внешней АКБ 41 … 55,5
3 Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды +25ºС, В 52,5 … 55,5
4 Ток нагрузки (суммарный по выходам «Выход 1» и «Выход 2») максимальный, А:
- при наличии сети 220В, включая ток заряда АКБ1)
- от внешней АКБ
10
20
5 Максимальный ток заряда АКБ, А 10
6 Максимальный ток выходов ОК, мА: 100
7 Ток потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 10
8 Величина напряжения пульсаций выходного напряжения,  мВ, не более 150
9 Мощность, потребляемая источником от сети, ВА, не более 750
10 Напряжение АКБ, при котором происходит отключение нагрузки в режиме резервного питания, В 41,5 ÷ 42,5
11 Количество аккумуляторов в батарее 4
12 Рекомендуемая емкость АКБ, Ач 38 … 250
13 Тип АКБ герметичные свинцово-кислотные, необслуживаемые или свинцово-кислотные обслуживаемые, в том числе автомобильные, номинальным напряжением 12В
14 Диапазон рабочих температур, °С -10…+ 40
15 Относительная влажность воздуха при +25ºС не более 90%
16 Габаритные размеры, мм, не более 293х137х210
17 Масса, кг  (не более) 7,7
