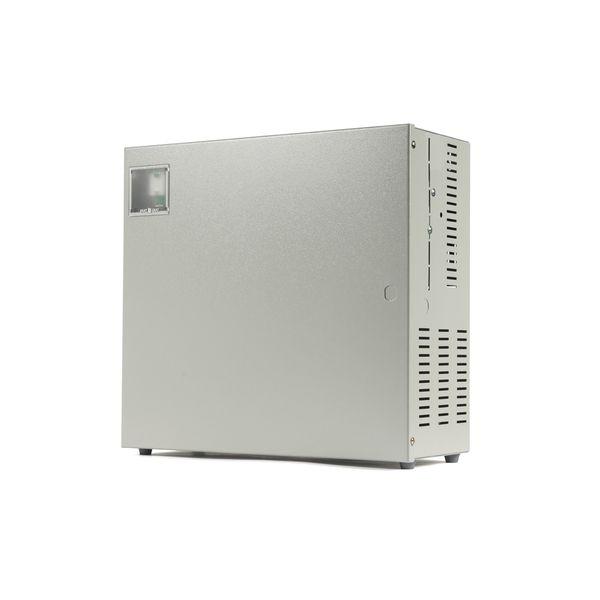

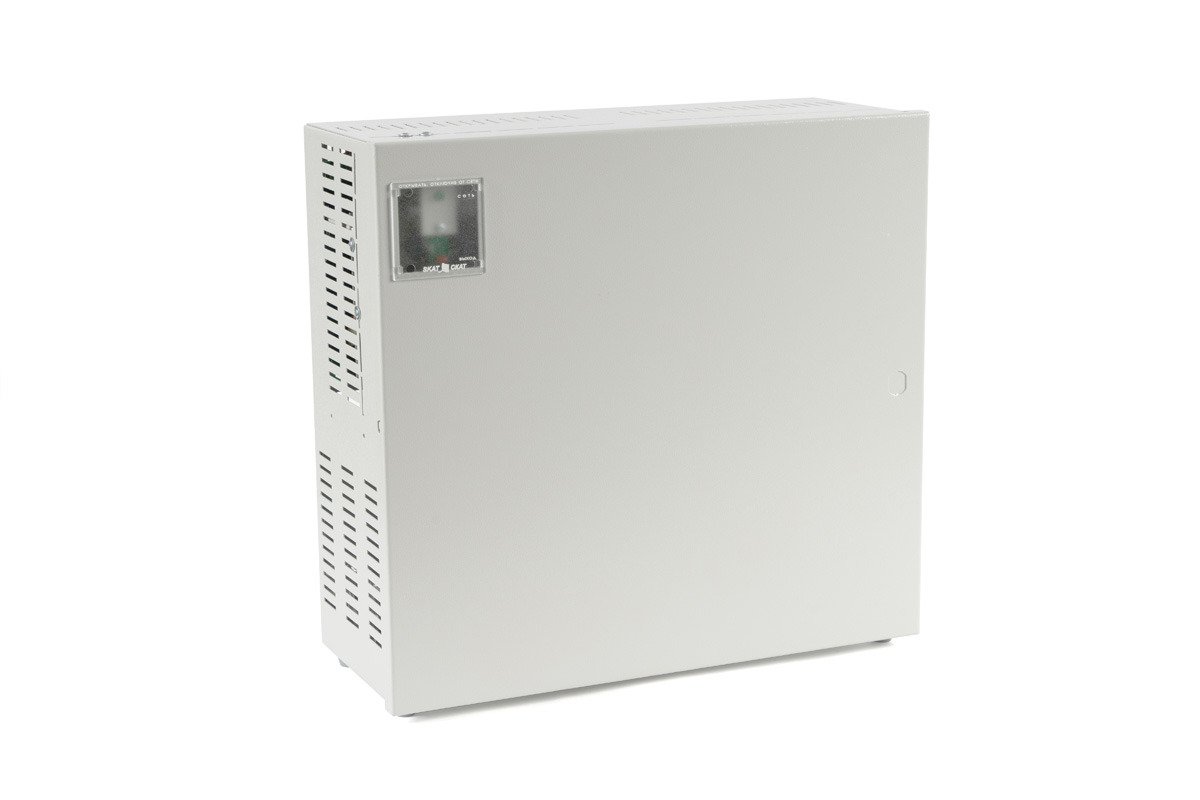

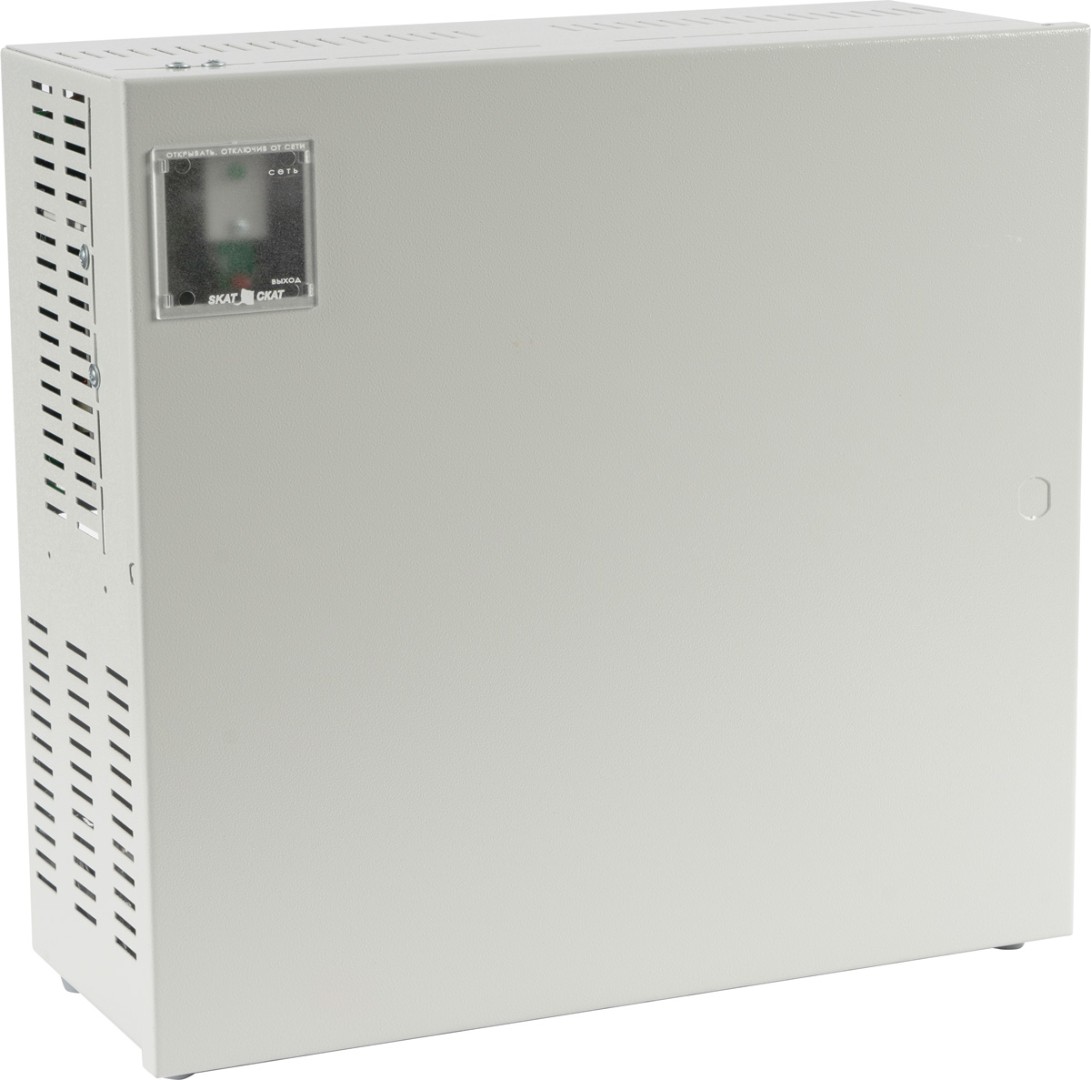

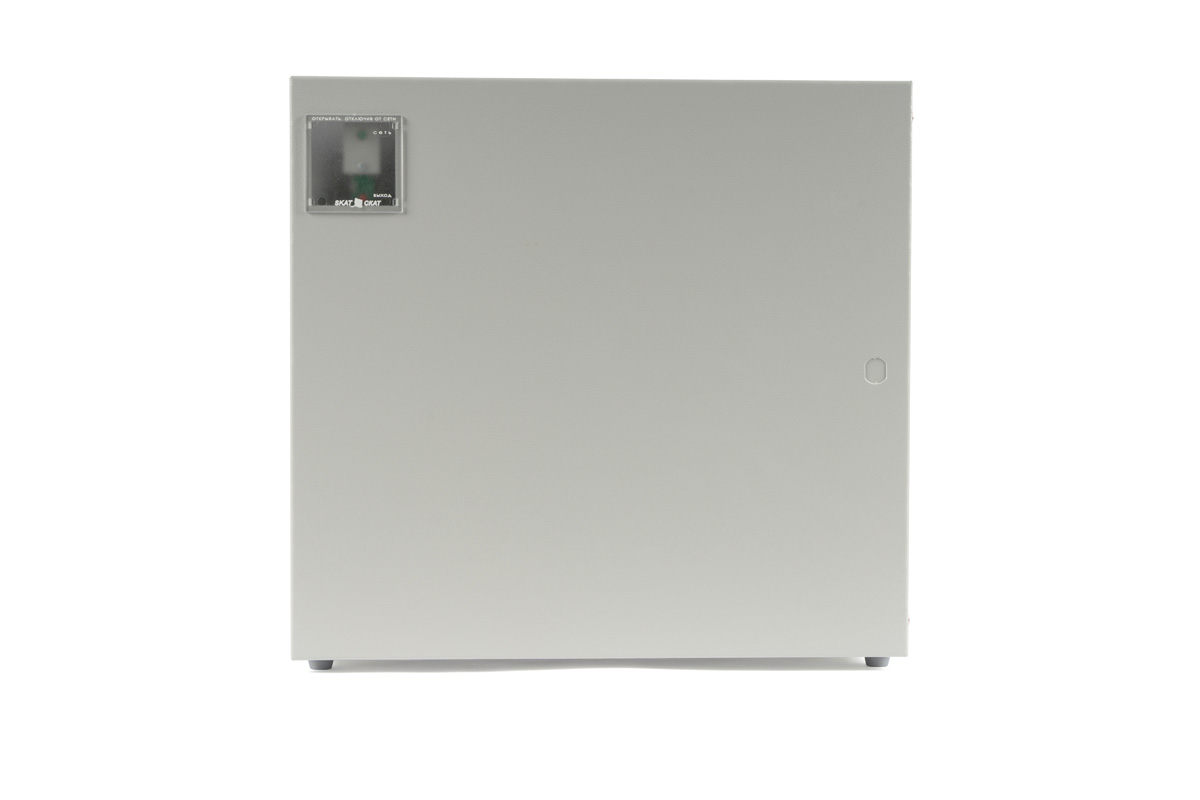

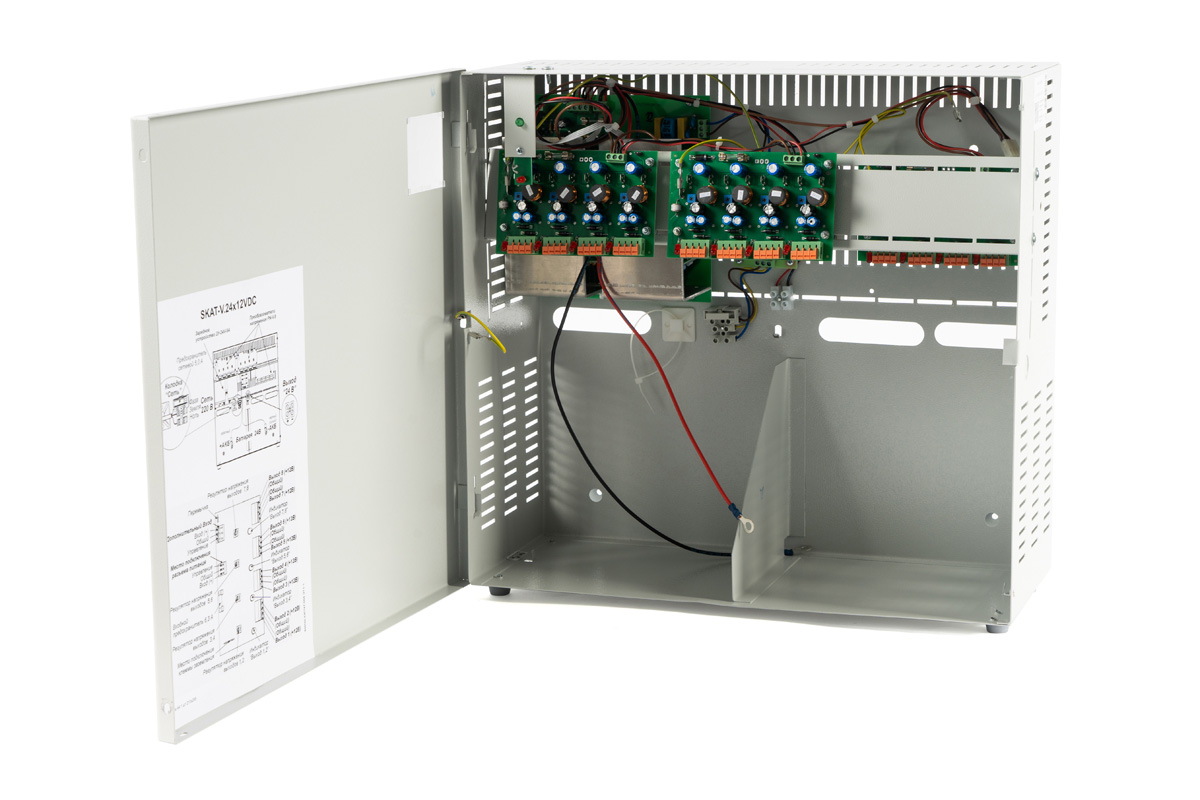

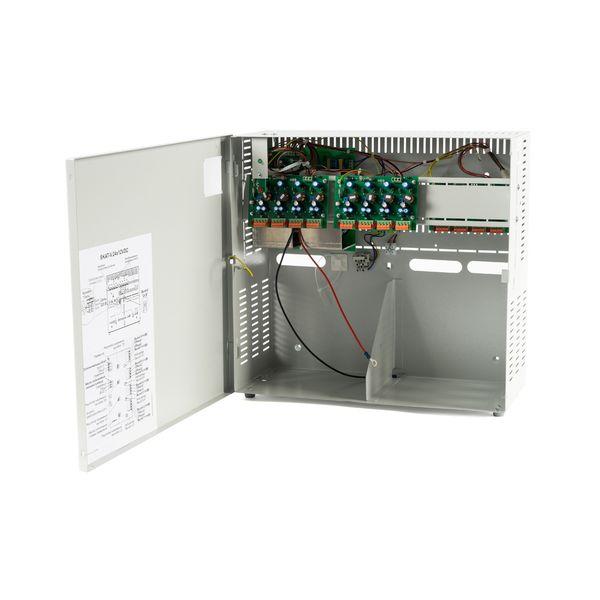

SKAT-V.24x12VDC

24 выхода по 0,5 А или 12 выходов по 1 А, необходима установка 2 АКБ 26 Ач. Максимальный ток по всем выходам — 9,5 А. Независимая регулировка выходного напряжения по каналам, фильтрация помех по каждому каналу, защита от КЗ и перегрузки по каждому каналу

Цена с НДС

16 900

Код товара 837

КУПИТЬ

Гарантия: 5 лет

Особенности. SKAT-V.24x12VDC обеспечивает

  • питание нагрузки стабилизированным напряжением (п.2 таблицы) при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»
  • автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п.1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»
  • защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем пережигания плавкого предохранителя (предохранитель входной платы преобразователей напряжения PN-V.8
  • защиту  от переполюсовки подключаемой АКБ, путем пережигания плавкого предохранителя (аккумуляторный предохранитель на плате зарядного устройства ЗУ-24V-9A
  • защиту батареи от глубокого разряда

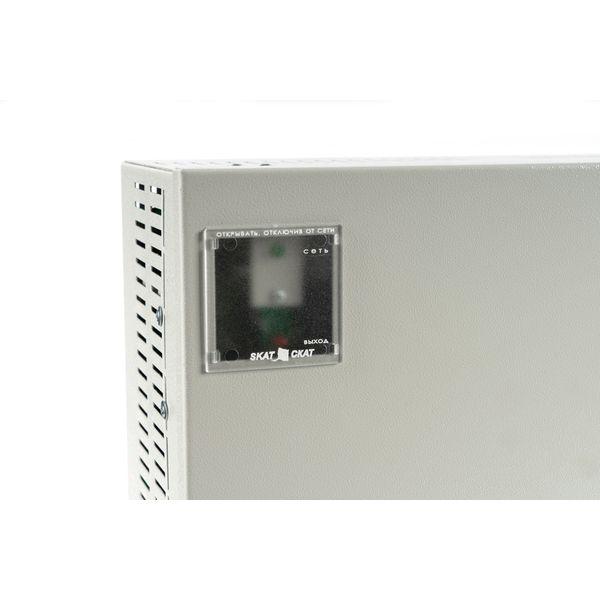

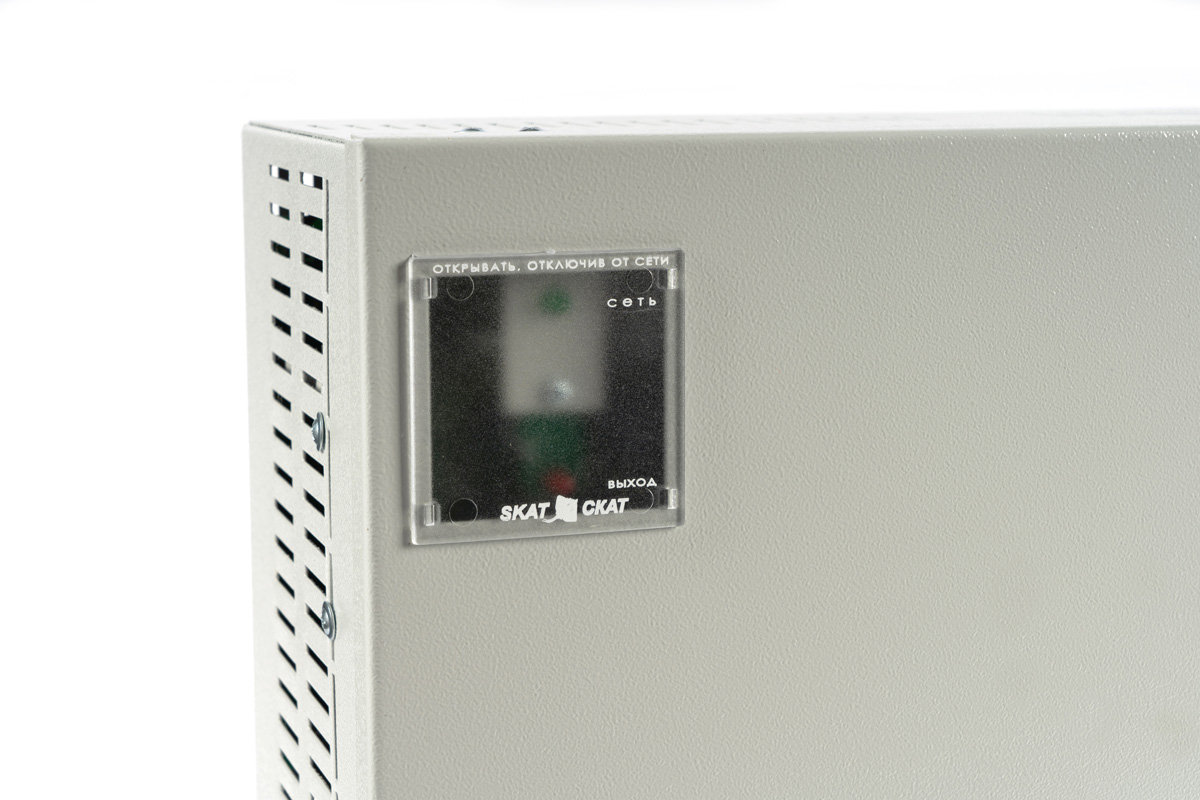

  • индикацию наличия напряжения сети и напряжения питания преобразователей, посредством светодиодных индикаторов, «СЕТЬ» и «ВЫХОД» соответственно
  • электронную защиту выходов от перегрузки по току, в т.ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
  • фильтрацию помех для устранения взаимного влияния нагрузок
  • возможность плавной регулировки напряжения каждой пары выходов (п.2 таблицы)

SKAT-V.24x12VDC. Технические характеристики

    Выход 12 В Выход 24 В
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…242
Выходное напряжение каждого канала, В Минимальное значение 11,8…12,9* 20,0…20,5
Максимальное значение 14,6…15,2** 27,0…27,6
Выходное напряжение плавно регулируемое фиксированное
Максимальный ток нагрузки каждого выхода, А 0,5** *** 2,0***
Величина напряжения пульсации при номинальном токе нагрузки, мВ, не более 50 200
Ток ограничения выхода при коротком замыкании нагрузки, А, не более 2,5 ---
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 20,6…21,4
Напряжение полностью заряженной батареи, В, не менее 27,5
Мощность, потребляемая изделием от сети ВА, не более 340
10  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11  Рекомендуемая емкость внешней АКБ, Ач 26
12  Количество АКБ, шт. 2
13  Габаритные размеры ШхГхВ, мм, не более без упаковки 460х438х192
в упаковке 470х445х200
14  Масса, НЕТТО (БРУТТО), кг, не более 8,5 (9,0)
15  Диапазон рабочих температур, °С 0…+40
16  Относительная влажность воздуха при 25 °С, %, не более 95
17  Степень защиты оболочкой по ГОСТ 14254-96 IP20

 1) Заводская установка: от 12,2—12,7 В При номинальном токе нагрузки выходное напряжение уменьшается на 0,2—0,5 В.
2) Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А.
3) Суммарная мощность нагрузок по всем выходам -  не более 115 Вт.
