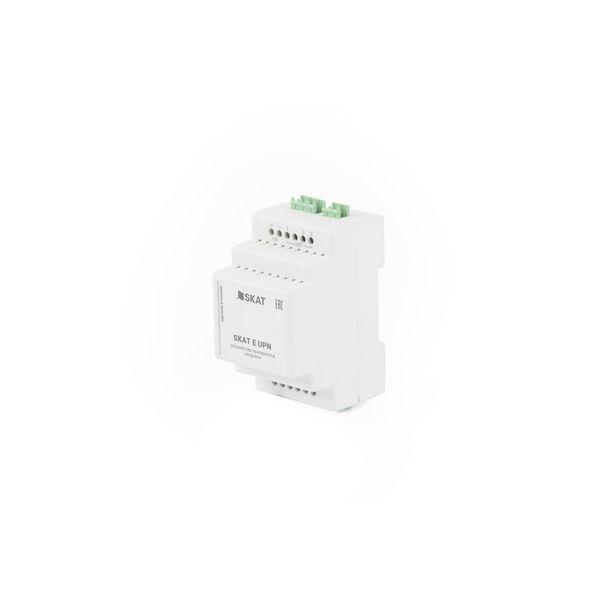

Устройство приоритета нагрузки SKAT E UPN 380/63A

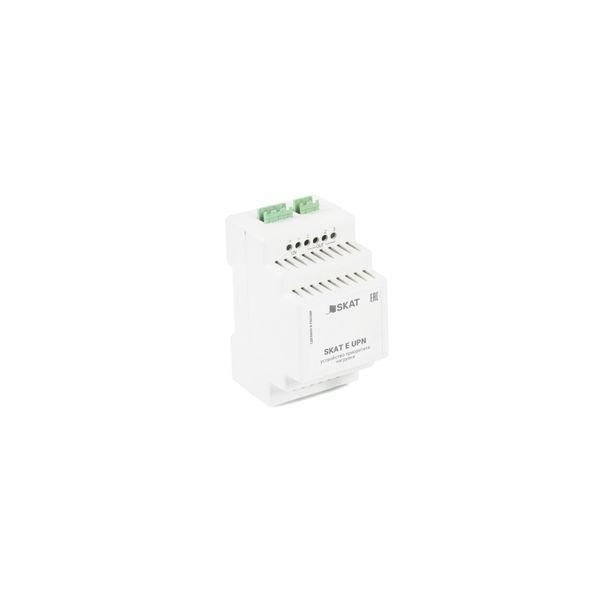

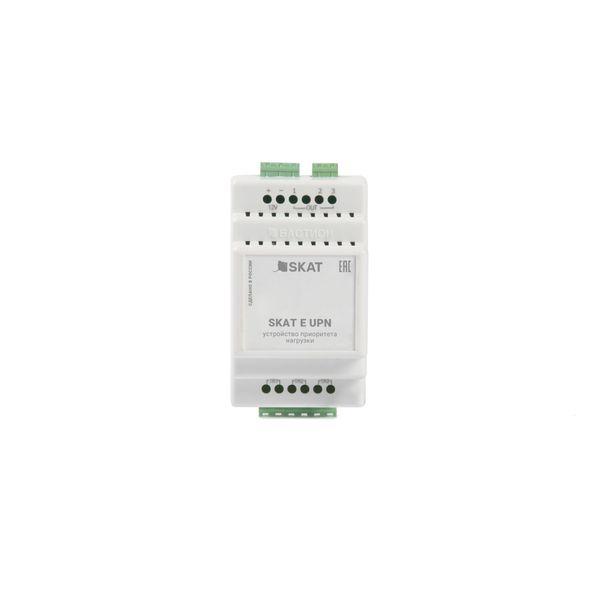

Устройство SKAT E UPN применяется для того, чтобы предотвратить отключение главного автоматического выключателя на вводе и защиты от перегрева электросети. Изделие измеряет, контролирует действующее значение тока и информирует котел о доступном запасе мощности. При превышении потребителем лимита, котел отключает ТЭНы для уменьшения нагрузки в соответствии с установленным алгоритмом работы.

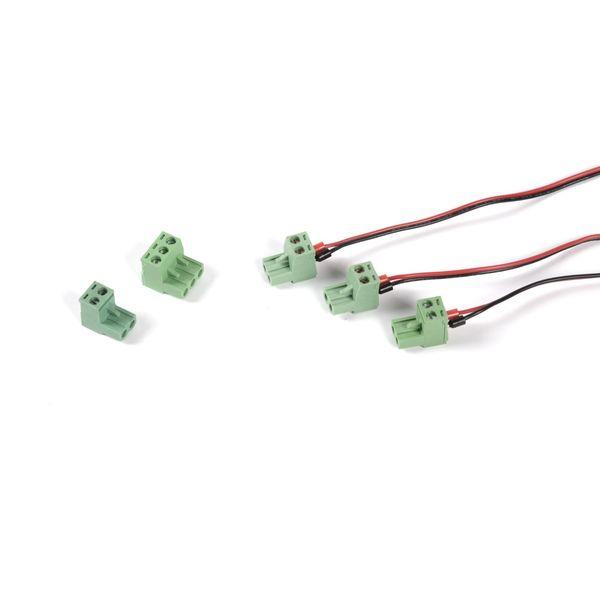

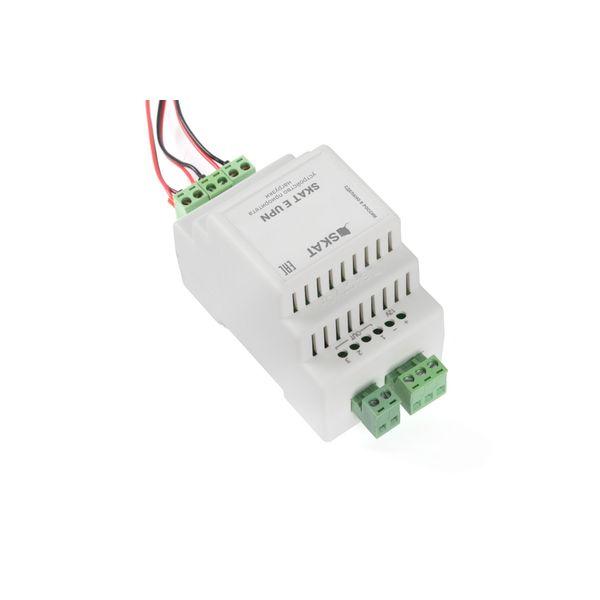

Прибор подключается к котлу посредством 5-ти жильного провода.

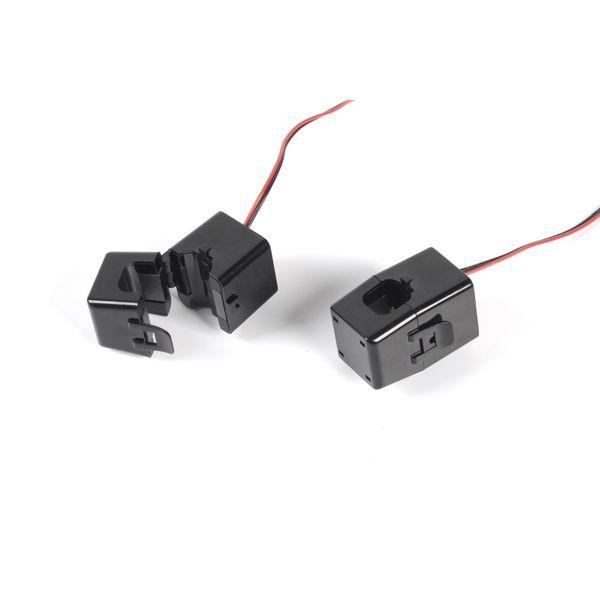

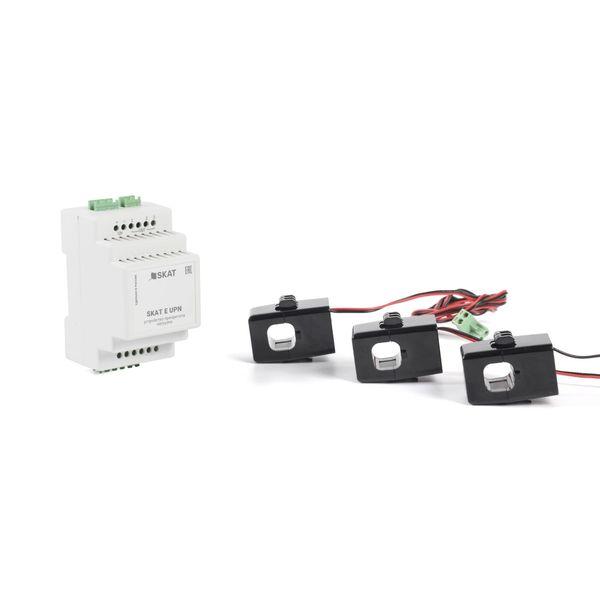

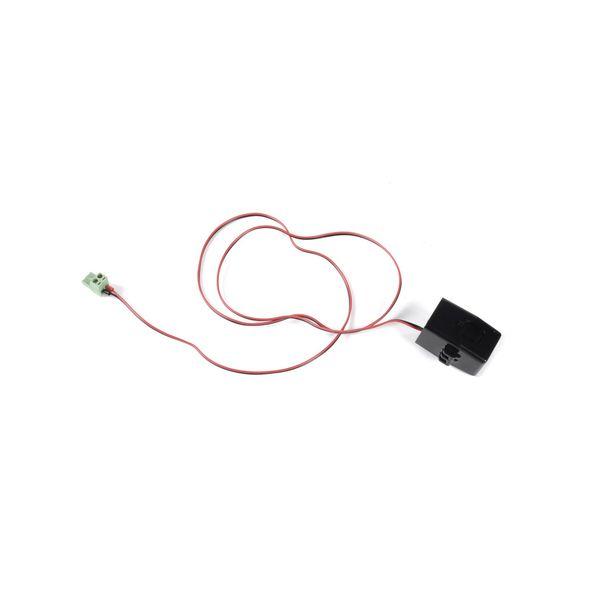

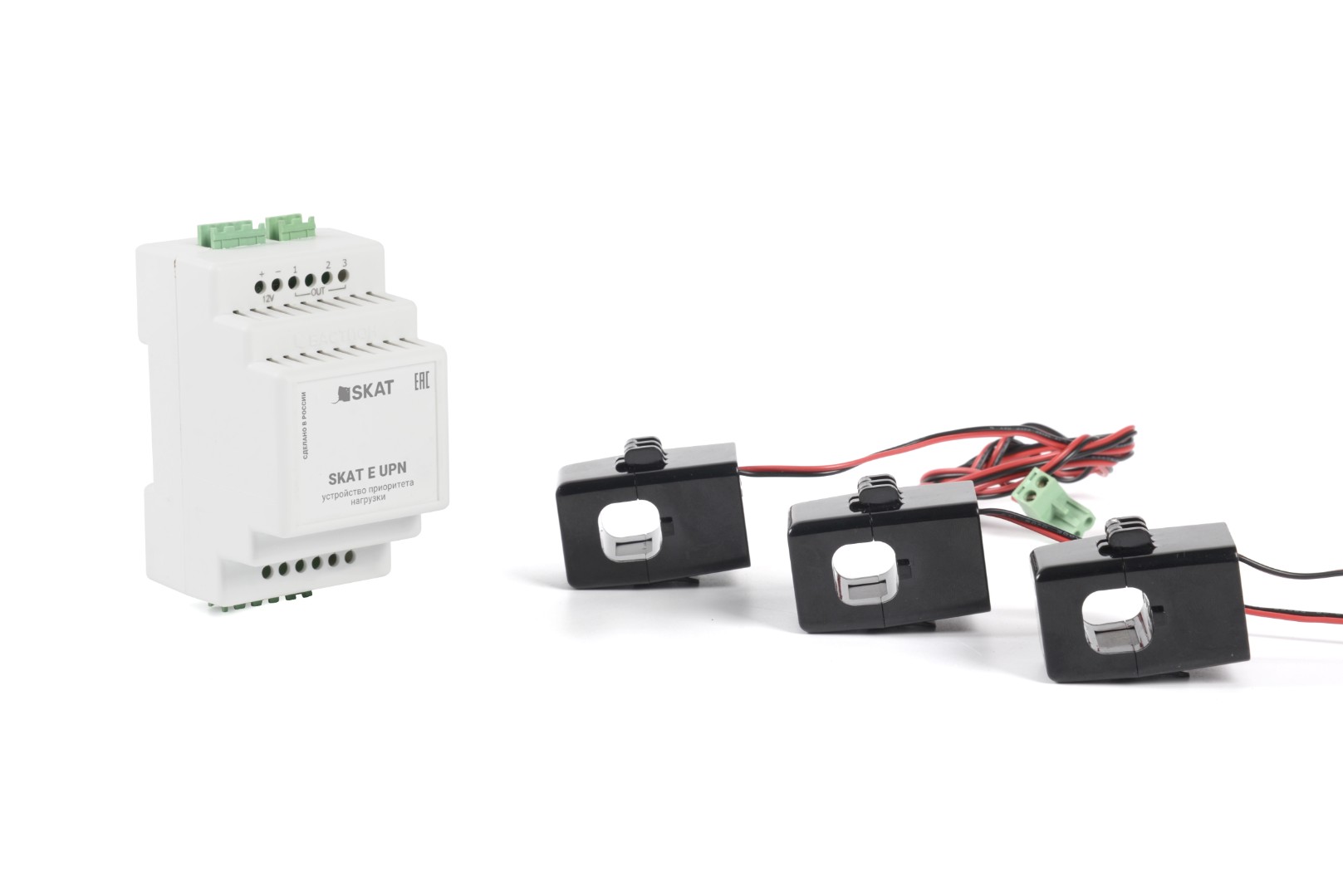

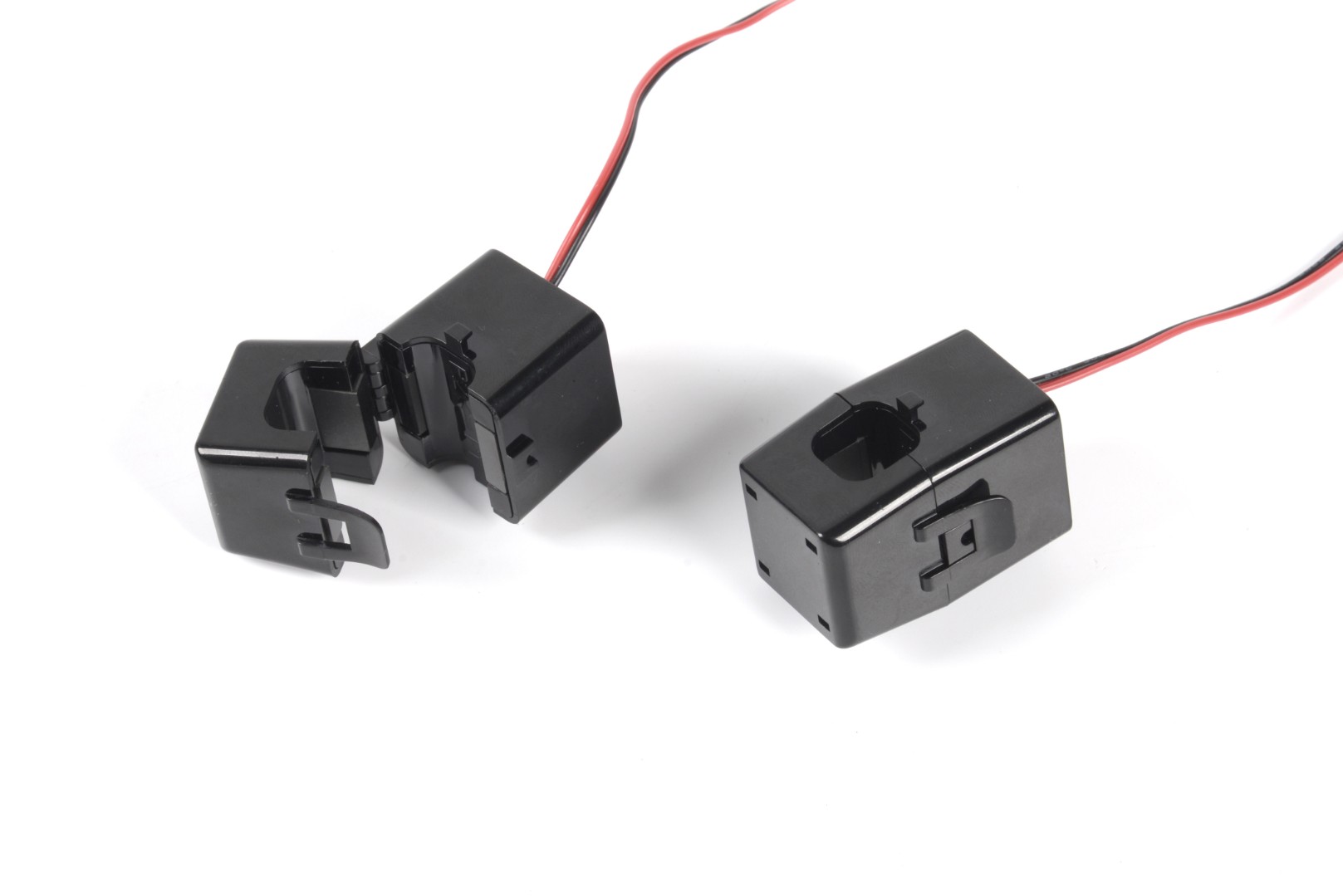

Для получения информации о существующей токовой нагрузке, к прибору подключаются измерительные трансформаторы тока. Всего их 3 штуки. Каждый подключается к своей клемме.

После подачи напряжения на питающую колодку, прибор передает котлу напряжение, полученное от трансформаторов тока.

Котел анализирует полученное напряжение и принимает решение о отключении греющего ТЭНа:

• В случае трехфазного котла будет отключаться ТЭН на перегруженной фазе.
• В случае однофазного котла первым отключается ТЭН, имеющий больший выбег моточасов.

Для обеспечения универсальности защиты от отключения для разных номиналов вводного выключателя, в приборе присутствует перемычка на следующие номиналы: 32; 40; 50 и 63 Ампера.

Котел, зная мощность своего тэна, анализирует получаемую информацию от прибора и, в случае потребности в обогреве, принимает решение:

• Если оставшейся мощности недостаточно, то ТЭН выключается.
• Если котел находится в режиме ограничения мощности и оставшейся мощности стало больше, то ТЭН  включается.

Отключение ТЭНов имеет самый высокий приоритет. Что бы ни произошло, если прибор сигнализирует о потребности отключить ТЭН, то котел ВСЕГДА его отключает (вне зависимости от количества времени пребывания в этом режиме и показателей температуры).
