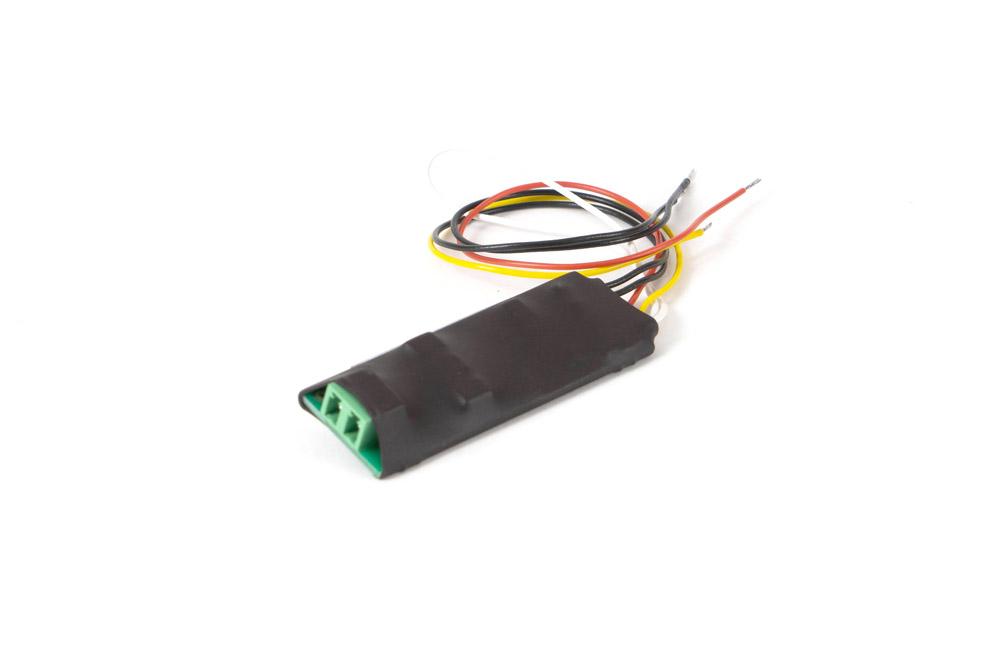

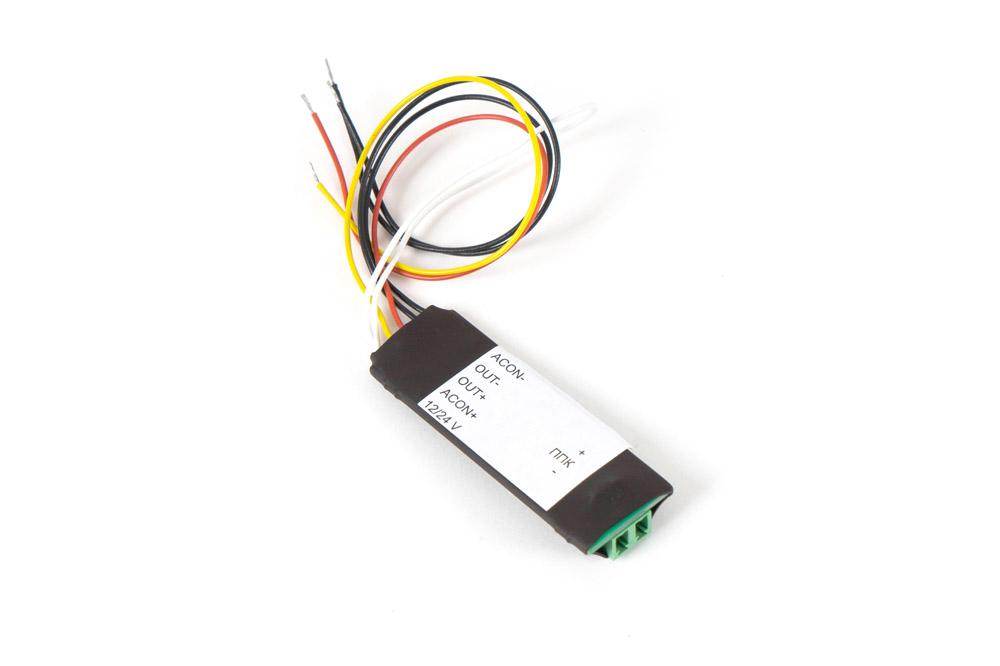

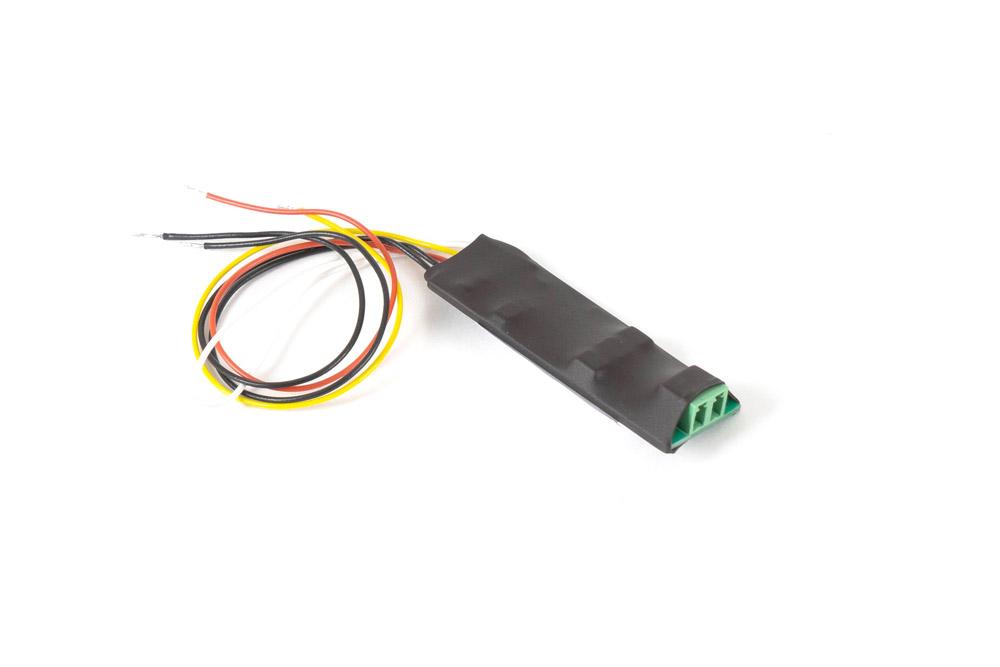

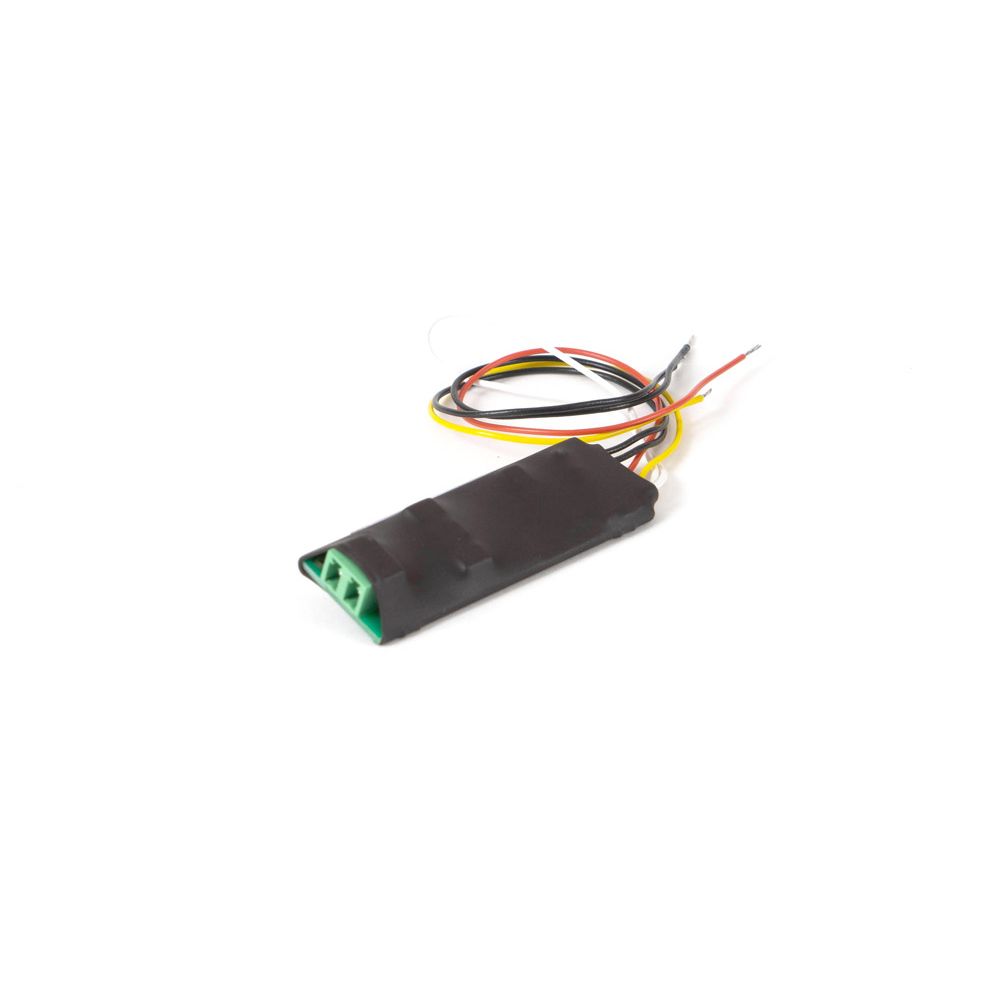

Модуль передачи извещений подключается между ИБП и приёмно-контрольным устройством адресной системы (далее по тексту ПКП). Устройство задаёт одно из пяти возможных сопротивлений шлейфа ПКП, соответствующих следующим состояниям ИБП:
Для корректного отображения этих состояний на головном контроллере адресной системы необходимо программно задать интервалы сопротивлений программируемого технологического шлейфа ПКП, таким образом, чтобы перечисленные выше значения сопротивлений модуля не находились близко к порогу срабатывания (Рис.1)
Рис. 1
| 1 | Напряжение питания, В | Перемычка «12/24 В» замкнута | 12 |
| Перемычка «12/24 В» разомкнута | 24 | ||
| 2 | Тип ППК | Программируемый, с возможностью установки состояний согласно таблице 2 | |
| 3 | Значение сопротивлений шлейфа, соответствующих передаваемым извещениям, кОм | Состояние 1 «ОБРЫВ ШС» | >20 |
| Состояние 2 «АВАРИЯ ПИТАНИЯ» | 20 | ||
| Состояние 3 «НЕИСПРАВНОСТЬ БАТАРЕИ» | 2,9 | ||
| Состояние 4 «АВАРИЯ СЕТИ 220 В» | 1,5 | ||
| Состояние 5 «ВОССТАНОВЛЕНИЕ ПИТАНИЯ» | 0,9 | ||
| 4 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 65х22х18 |
| в упаковке | 80х80х40 | ||
| 5 | Масса, НЕТТО (БРУТТО), кг, не более | 0,04 (0,05) | |
| 6 | Диапазон рабочих температур, °С | -10…+40 | |
| 7 | Относительная влажность воздуха при 25 °С, %, не более | 80 | |
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||
| 8 | Степень защиты оболочкой по ГОСТ 14254 | IP20 | |
