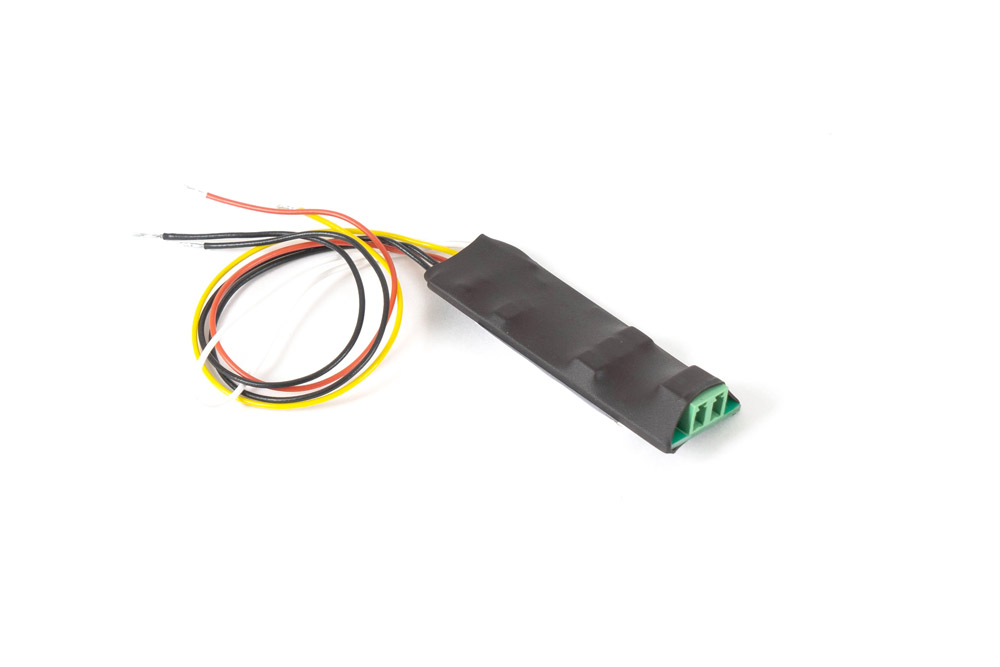

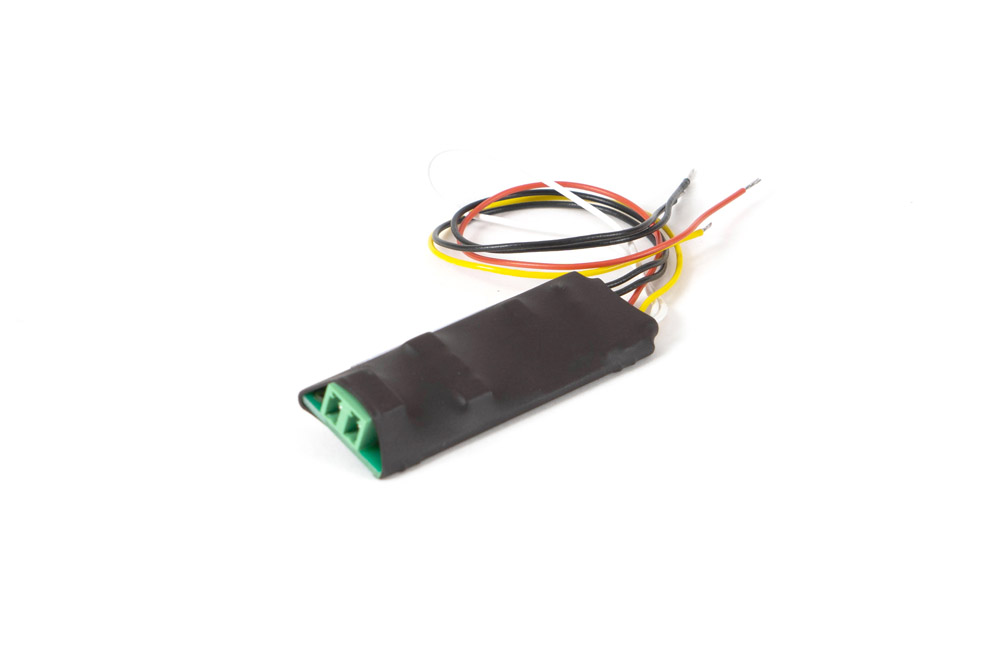

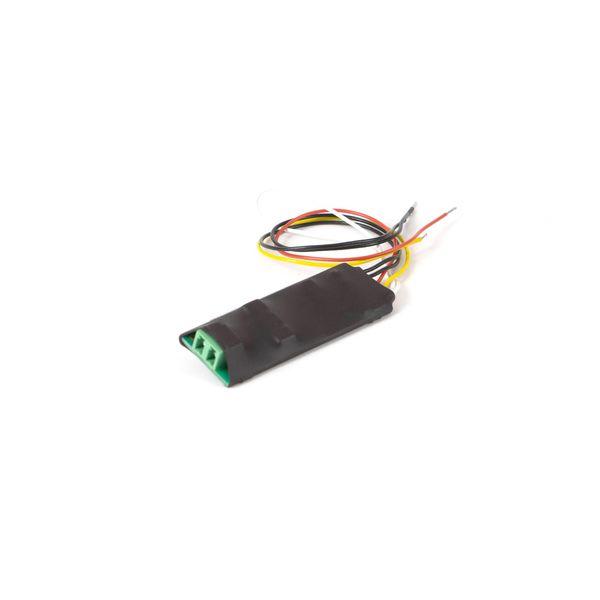

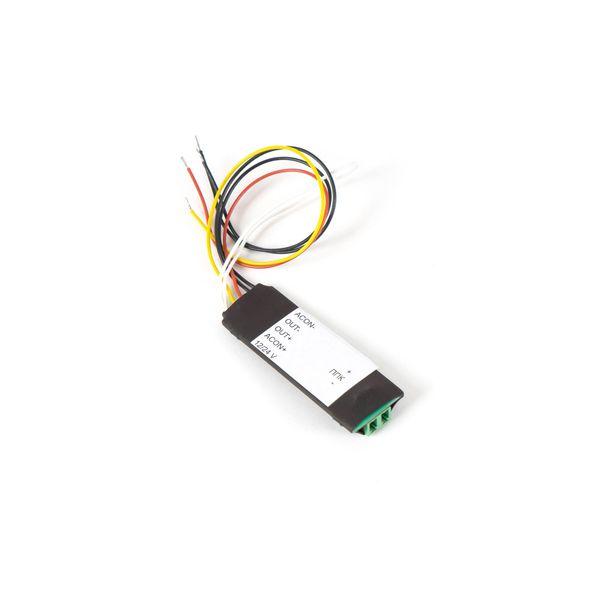

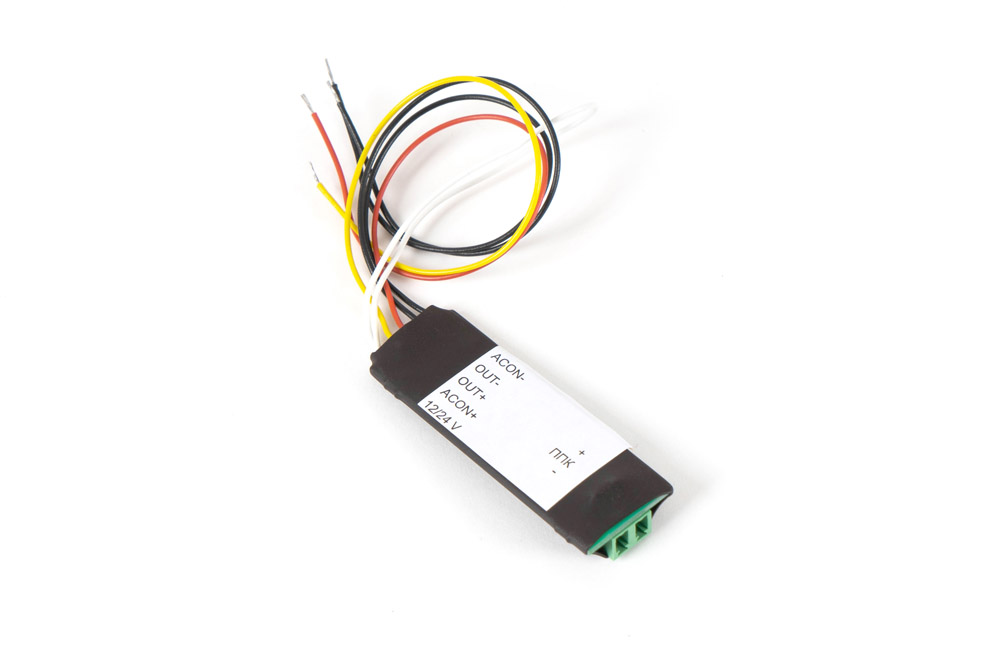

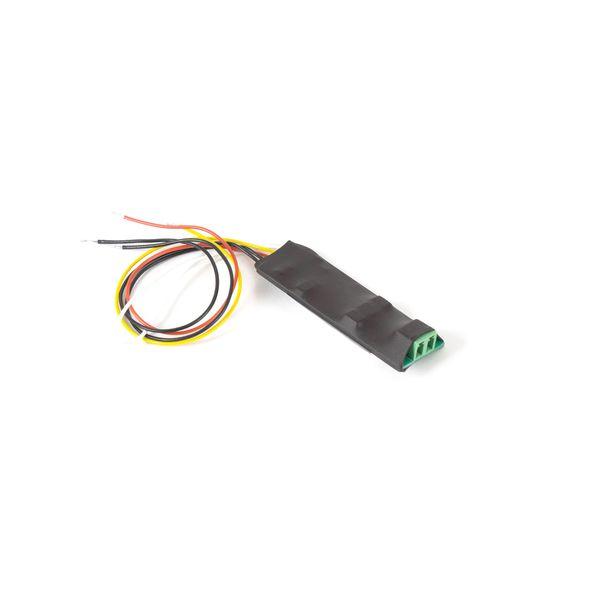

Модуль передачи извещений (МПИ)

Код товара: 11

Гарантия 5 лет
Модуль передачи извещений предназначен для передачи информационных сигналов о состоянии ИБП 12/24 В на адресный приёмно-контрольный прибор, работающий с программируемым технологическим шлейфом. Рекомендуем использовать источники бесперебойного питания с информационными выходами типа ОК/реле производства БАСТИОН (например, серии СКАТ).

Гарантия: 5 лет

Технические характеристики Модуль передачи извещений (МПИ)

1 Напряжение питания, В Перемычка «12/24 В» замкнута 12
Перемычка «12/24 В» разомкнута 24
2 Тип ППК Программируемый, с возможностью установки состояний согласно таблице 2
3 Значение сопротивлений шлейфа, соответствующих передаваемым извещениям, кОм Состояние 1 «ОБРЫВ ШС» >20
Состояние 2 «АВАРИЯ ПИТАНИЯ» 20
Состояние 3 «НЕИСПРАВНОСТЬ БАТАРЕИ» 2,9
Состояние 4 «АВАРИЯ СЕТИ 220 В» 1,5
Состояние 5 «ВОССТАНОВЛЕНИЕ ПИТАНИЯ» 0,9
4 Габаритные размеры ШхГхВ, не более, мм  без упаковки 65х22х18

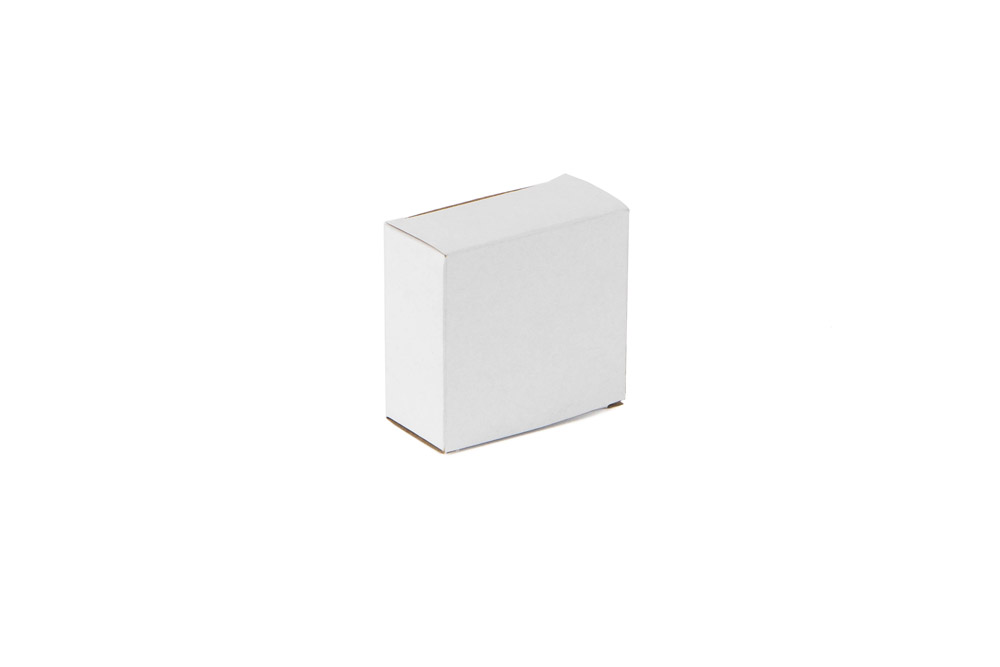

в упаковке 80х80х40
5 Масса, НЕТТО (БРУТТО), кг, не более 0,04 (0,05)
6 Диапазон рабочих температур, °С -10…+40
7 Относительная влажность воздуха при 25 °С, %, не более 80
  ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
8 Степень защиты оболочкой по ГОСТ 14254 IP20

Код товара: 11

Модуль передачи извещений предназначен для передачи информационных сигналов о состоянии ИБП 12/24 В на адресный приёмно-контрольный прибор, работающий с программируемым технологическим шлейфом. Рекомендуем использовать источники бесперебойного питания с информационными выходами типа ОК/реле производства БАСТИОН (например, серии СКАТ).

Гарантия: 5 лет

490

Цена с НДС

КУПИТЬ

Модуль передачи извещений подключается между ИБП и приёмно-контрольным устройством адресной системы (далее по тексту ПКП). Устройство задаёт одно из пяти возможных сопротивлений шлейфа ПКП, соответствующих следующим состояниям ИБП:

  • обрыв соединительного шлейфа — 40 кОм;
  • авария питания — 20 кОм;
  • неисправность батареи — 2,9 кОм;
  • авария сети 220 В — 1,5 кОм;
  • восстановление питания — 0,9 кОм.

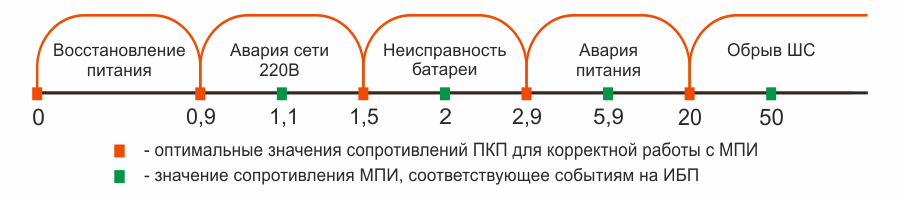

Для корректного отображения этих состояний на головном контроллере адресной системы необходимо программно задать интервалы сопротивлений программируемого технологического шлейфа ПКП, таким образом, чтобы перечисленные выше значения сопротивлений модуля не находились близко к порогу срабатывания (Рис.1)

Рис. 1



Технические характеристики Модуль передачи извещений (МПИ)

1 Напряжение питания, В Перемычка «12/24 В» замкнута 12
Перемычка «12/24 В» разомкнута 24
2 Тип ППК Программируемый, с возможностью установки состояний согласно таблице 2
3 Значение сопротивлений шлейфа, соответствующих передаваемым извещениям, кОм Состояние 1 «ОБРЫВ ШС» >20
Состояние 2 «АВАРИЯ ПИТАНИЯ» 20
Состояние 3 «НЕИСПРАВНОСТЬ БАТАРЕИ» 2,9
Состояние 4 «АВАРИЯ СЕТИ 220 В» 1,5
Состояние 5 «ВОССТАНОВЛЕНИЕ ПИТАНИЯ» 0,9
4 Габаритные размеры ШхГхВ, не более, мм  без упаковки 65х22х18
в упаковке 80х80х40
5 Масса, НЕТТО (БРУТТО), кг, не более 0,04 (0,05)
6 Диапазон рабочих температур, °С -10…+40
7 Относительная влажность воздуха при 25 °С, %, не более 80
  ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
8 Степень защиты оболочкой по ГОСТ 14254 IP20

Модуль передачи извещений предназначен для передачи информационных сигналов о состоянии ИБП 12/24 В на адресный приёмно-контрольный прибор, работающий с программируемым технологическим шлейфом. Рекомендуем использовать источники бесперебойного питания с информационными выходами типа ОК/реле производства БАСТИОН (например, серии СКАТ).

Гарантия: 5 лет

Код товара: 11

Цена с НДС

490

Модуль передачи извещений подключается между ИБП и приёмно-контрольным устройством адресной системы (далее по тексту ПКП). Устройство задаёт одно из пяти возможных сопротивлений шлейфа ПКП, соответствующих следующим состояниям ИБП:

  • обрыв соединительного шлейфа — 40 кОм;
  • авария питания — 20 кОм;
  • неисправность батареи — 2,9 кОм;
  • авария сети 220 В — 1,5 кОм;
  • восстановление питания — 0,9 кОм.

Для корректного отображения этих состояний на головном контроллере адресной системы необходимо программно задать интервалы сопротивлений программируемого технологического шлейфа ПКП, таким образом, чтобы перечисленные выше значения сопротивлений модуля не находились близко к порогу срабатывания (Рис.1)

Рис. 1



Технические характеристики Модуль передачи извещений (МПИ)

1 Напряжение питания, В Перемычка «12/24 В» замкнута 12
Перемычка «12/24 В» разомкнута 24
2 Тип ППК Программируемый, с возможностью установки состояний согласно таблице 2
3 Значение сопротивлений шлейфа, соответствующих передаваемым извещениям, кОм Состояние 1 «ОБРЫВ ШС» >20
Состояние 2 «АВАРИЯ ПИТАНИЯ» 20
Состояние 3 «НЕИСПРАВНОСТЬ БАТАРЕИ» 2,9
Состояние 4 «АВАРИЯ СЕТИ 220 В» 1,5
Состояние 5 «ВОССТАНОВЛЕНИЕ ПИТАНИЯ» 0,9
4 Габаритные размеры ШхГхВ, не более, мм  без упаковки 65х22х18
в упаковке 80х80х40
5 Масса, НЕТТО (БРУТТО), кг, не более 0,04 (0,05)
6 Диапазон рабочих температур, °С -10…+40
7 Относительная влажность воздуха при 25 °С, %, не более 80
  ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
8 Степень защиты оболочкой по ГОСТ 14254 IP20
