Источники питания серии «СКАТ» соответствуют требованиям Технического регламента о требованиях пожарной безопасности ГОСТ Р 53325-2012

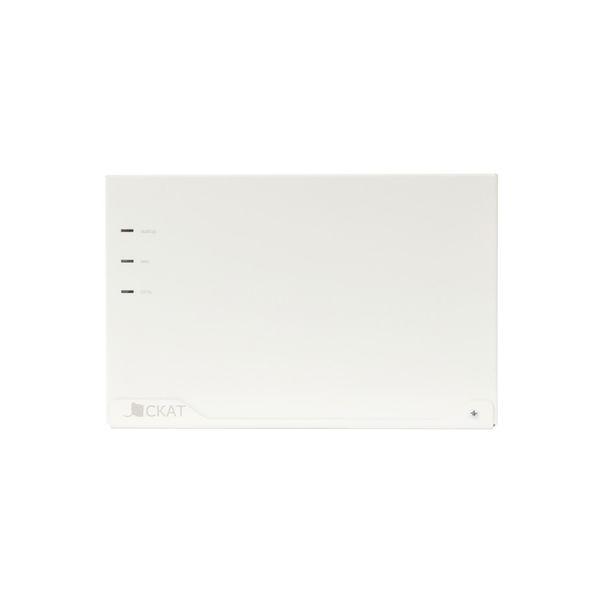

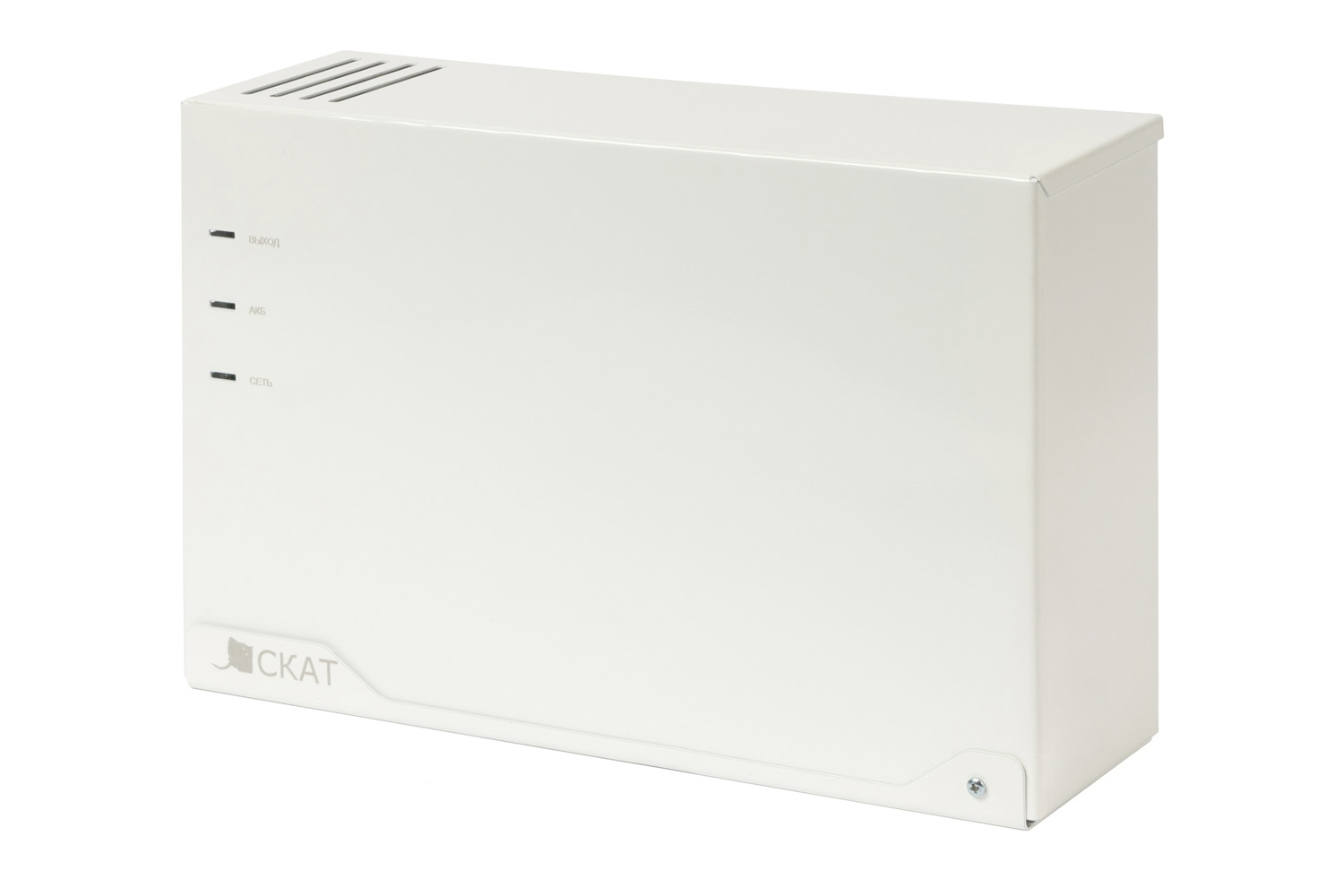

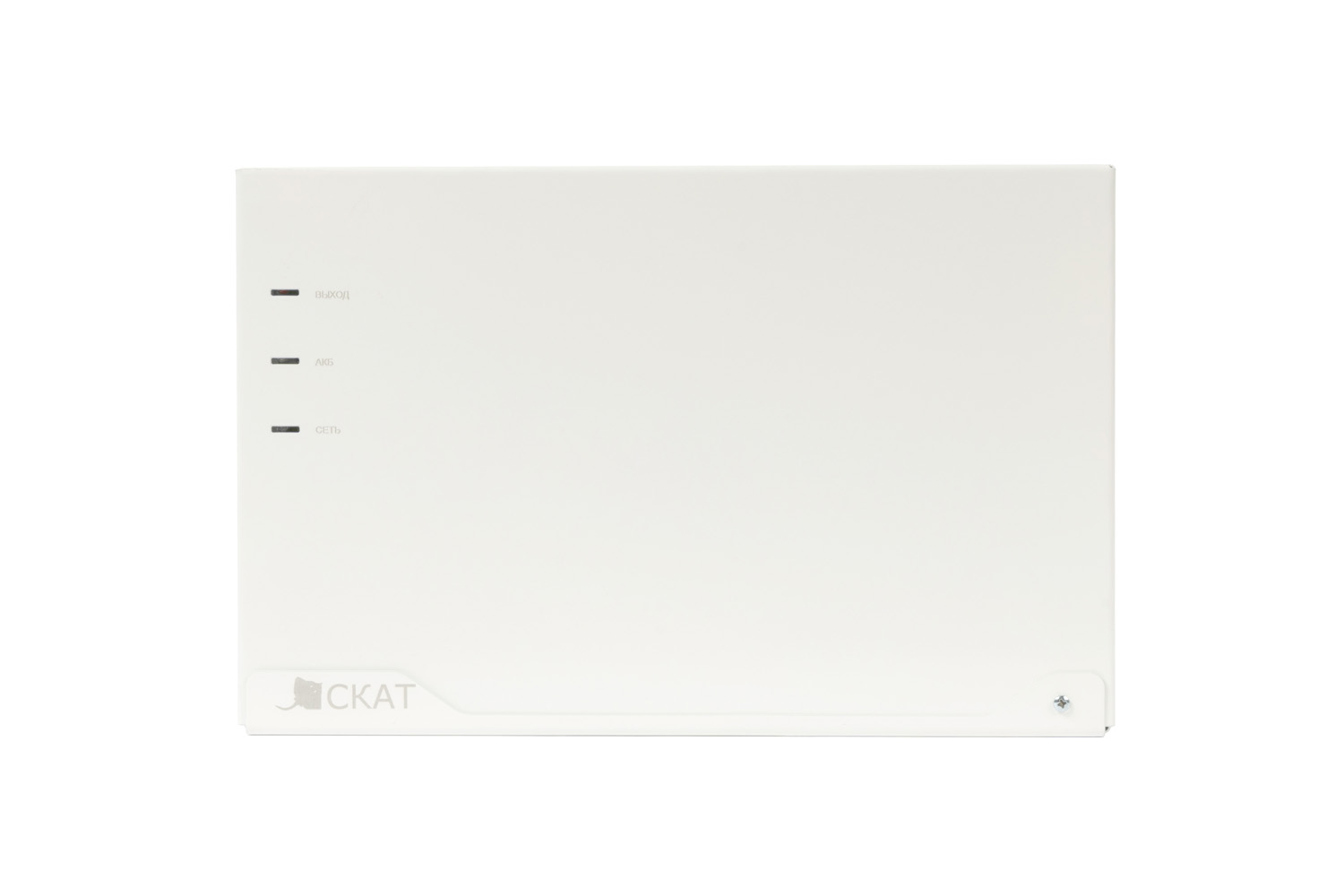

Световая индикация:
— наличия сети
— выходного напряжения
— наличия АКБ
Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой пользователем
Защита АКБ от глубокого разряда Защита от переполюсовки клемм АКБ
Автоматическая защита от перегрузки и короткого замыкания на выходе Выдача информационных сообщений:
— «Переход на резерв»
— «Наличие АКБ»
— «Наличие выходного напряжения»
Схема подключения выходов
Возможность подключения внешних устройств посредством диагностического разъема Защита нагрузки от аварии источника
Отсутствие АКБ, замыкание клемм АКБ не влияет на качество выходного напряжения Режим «холодный запуск»

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.

12 В, 5 А, Работа с 2-мя независимыми АКБ, 2 канала зарядки. Корпус под 2 АКБ 12 Ач или 1 АКБ 17 Ач, диапазон входного напряжения 150—250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск

СКАТ-1200: видеообзоры

Особенности. СКАТ-1200 обеспечивает

  • питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»
  • автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»
  • резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 3 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • защиту цепи АКБ от аварии изделия
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии изделия
  • выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов типа «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход)
  • автоматическое восстановление работоспособности изделия при кратковременном замыкании контактов «ХОЛОДНЫЙ ПУСК» и подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»
  • повышенную надежность за счет использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2)
  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ.

СКАТ-1200. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 150…250
Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 12,9…14,0
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 9,5…13,4
Ток нагрузки, A, не более при наличии сети 220 В, режим «ОСНОВНОЙ» 4,0
от АКБ, режим «РЕЗЕРВ» 5,0
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), не более, А 5,0
Ток заряда АКБ, стабилизированный (средний), А АКБ 1 0,45…0,65
АКБ 2
Величина напряжения на АКБ, при которой индикатор «АКБ» гаснет, В 11,0…11,4
Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более 12
10  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11  Рекомендуемая ёмкость АКБ, Ач 7—17
12  Количество АКБ, шт. 1 или 2 *
13  Характеристики выходов в формате «открытый коллектор» напряжение, В, не более, 30
ток, мА, не более, 60
14  Сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД» и «АКБ 1,5
«СЕТЬ» 2,5
«Информационные выходы» 1
15  Габаритные размеры ШхГхВ, мм, не более без упаковки 284х228х119
в упаковке 300х245х133
16  Масса, НЕТТО (БРУТТО), кг, не более 2,3 (2,5)
17  Диапазон рабочих температур, °С -10…+40
18  Относительная влажность воздуха при 25 °С, %, не более 80
19  Степень защиты оболочкой по ГОСТ 14254-96 IP20

* В зависимости от ёмкости.
