Источник вторичного питания резервированный

СКАТ-1200Т исп.12/20 RACK

Код товара: 115 Новинка

Гарантия 5 лет
12В, 12А, и до 20А при наличии АКБ. Термокомпенсация напряжения заряда АКБ, регулируемый ток и напряжение заряда внешней АКБ емкостью 17 - 250Ач. Световая индикация, LCD дисплей и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания Корпус под шкаф 19", высота 2U, размещение до 2-х АКБ 17 Ач (внутренние), возможность подключения внешнего АКБ 17-250 Ач

Особенности СКАТ-1200Т исп.12/20 RACK

  • питание нагрузки стабилизированным напряжением согласно п.2 таблицы 1 в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);
  • автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
  • оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п.1 таблицы 1;
  • защиту от кратковременного короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины короткого замыкания;
  • защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
  • защиту от короткого замыкания клемм АКБ;
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.7 таблицы 1;
  • светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»;
  • светодиодную индикацию процесса заряда АКБ: «АКБ»;
  • светодиодную индикацию наличия напряжения выхода: «ВЫХОД»;
  • отображение значений выходного напряжения, уровня заряда АКБ и тока заряда АКБ на встроенном LCD дисплее.

Технические характеристики СКАТ-1200Т исп.12/20 RACK

№ п/п Наименование параметра Значения параметра
1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 180…250
Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25°C 12,5…14,0
при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 10,5…14
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В 13,5…14,0
Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 12*
от АКБ, режим «РЕЗЕРВ» 20
Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C -18…20 **
Ограничение тока заряда АКБ (устанавливается перемычкой), А 3; 6; 9; 12***
7 Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В 11,4…10,5
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,8…10,5
  ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ
9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 100
10 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 15,0
12  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13  Рекомендуемая емкость АКБ, Ач внутренняя АКБ, шт. х Ач 1х17 или 2х17****
внешняя АКБ, шт. х Ач 1х17—1х250
14  Количество АКБ, шт. 1 или 2
15  Характеристика информационных выходов напряжение, В, не более
60
60
ток, мА, не более 70
16  Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более "ВЫХОД"  1,5
«АКБ» 2,5
«измерительный АКБ», «термодатчик» и «сухие контакты» 1
16  Габаритные размеры ШхГхВ, не более, мм без упаковки 446х414х88*****
в упаковке 525х455х97
17  Масса, НЕТТО (БРУТТО), кг, не более 2,5 (3,9)
18  Диапазон рабочих температур, °С -10…+40
19  Относительная влажность воздуха при 25°С, %, не более 80
  ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
20  Степень защиты оболочкой по ГОСТ 14254-20150 IP20

Примечание:
* Допускается, подключать при наличии сети нагрузку с током потребления до 20 А, при этом, если суммарный ток, потребляемый нагрузками, выше установленного значения (см. п.6 таблицы 1), происходит разряд АКБ.
** Термокомпенсация обеспечивается подключением термодатчика АКБ (входит в комплект поставки)
*** Ток заряда АКБ равен 12А-Iнагр, но не превышает значения тока ограничения заряда АКБ, выставленного переключателем.
**** Значение тока заряда АКБ не должно превышать 25% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее чем указано в таблице 1 п.13.
***** Размер без кронштейнов.

Код товара: 115 Новинка

12В, 12А, и до 20А при наличии АКБ. Термокомпенсация напряжения заряда АКБ, регулируемый ток и напряжение заряда внешней АКБ емкостью 17 - 250Ач. Световая индикация, LCD дисплей и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания Корпус под шкаф 19", высота 2U, размещение до 2-х АКБ 17 Ач (внутренние), возможность подключения внешнего АКБ 17-250 Ач

Гарантия: 5 лет

22 300

Цена с НДС

КУПИТЬ

Изделие СКАТ-1200Т исп.12/20 RACK предназначено для обеспечения резервированным питанием систем охраннопожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 12 В постоянного тока.

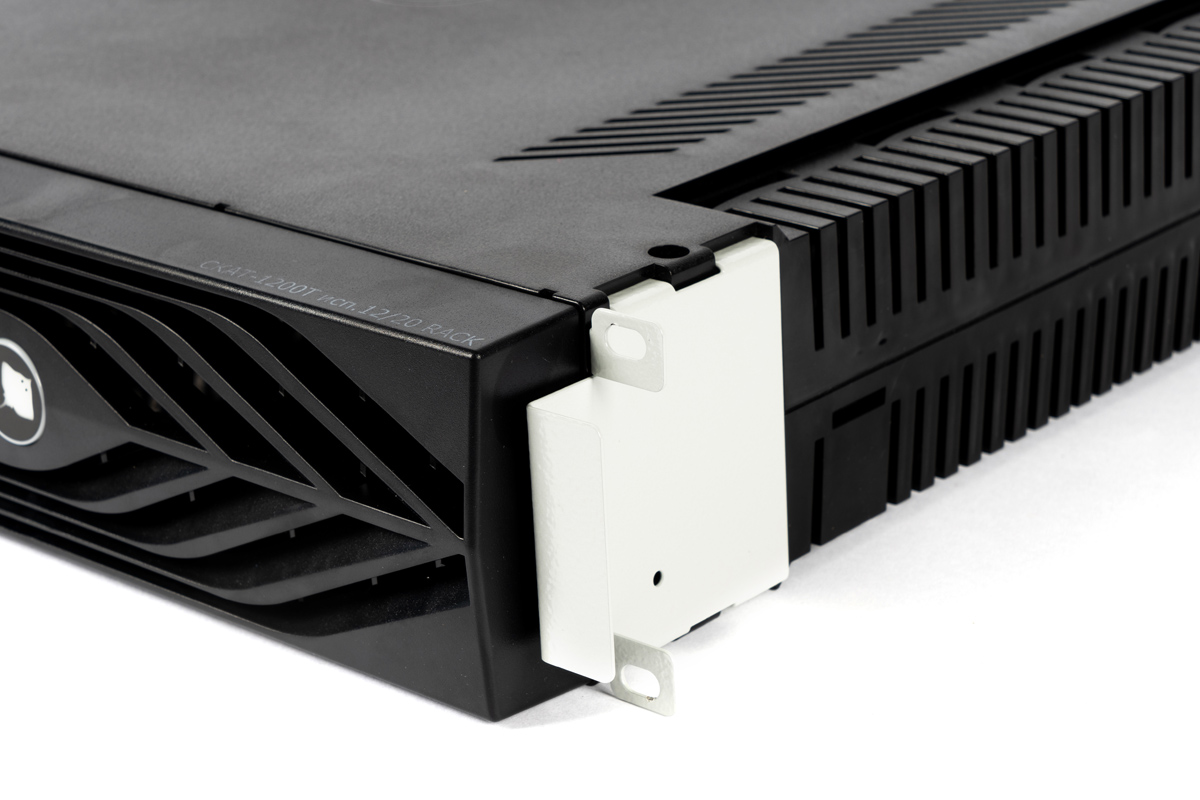

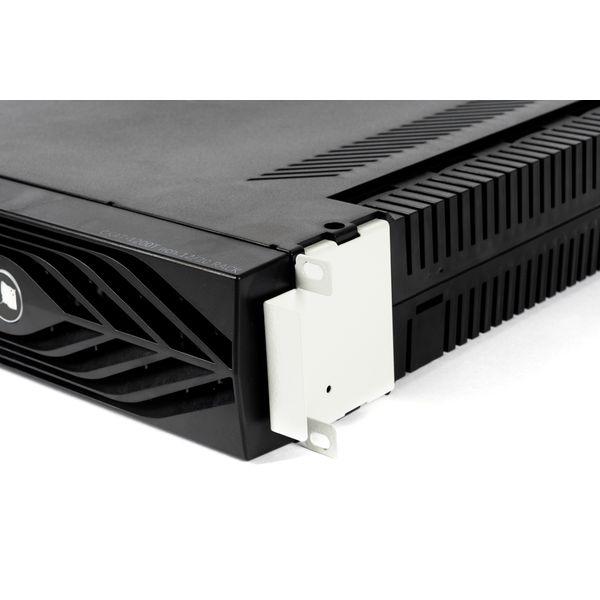

Изделие выполнено в корпусе высотой 2U и предназначено для установки в стойки или шкафы 19".

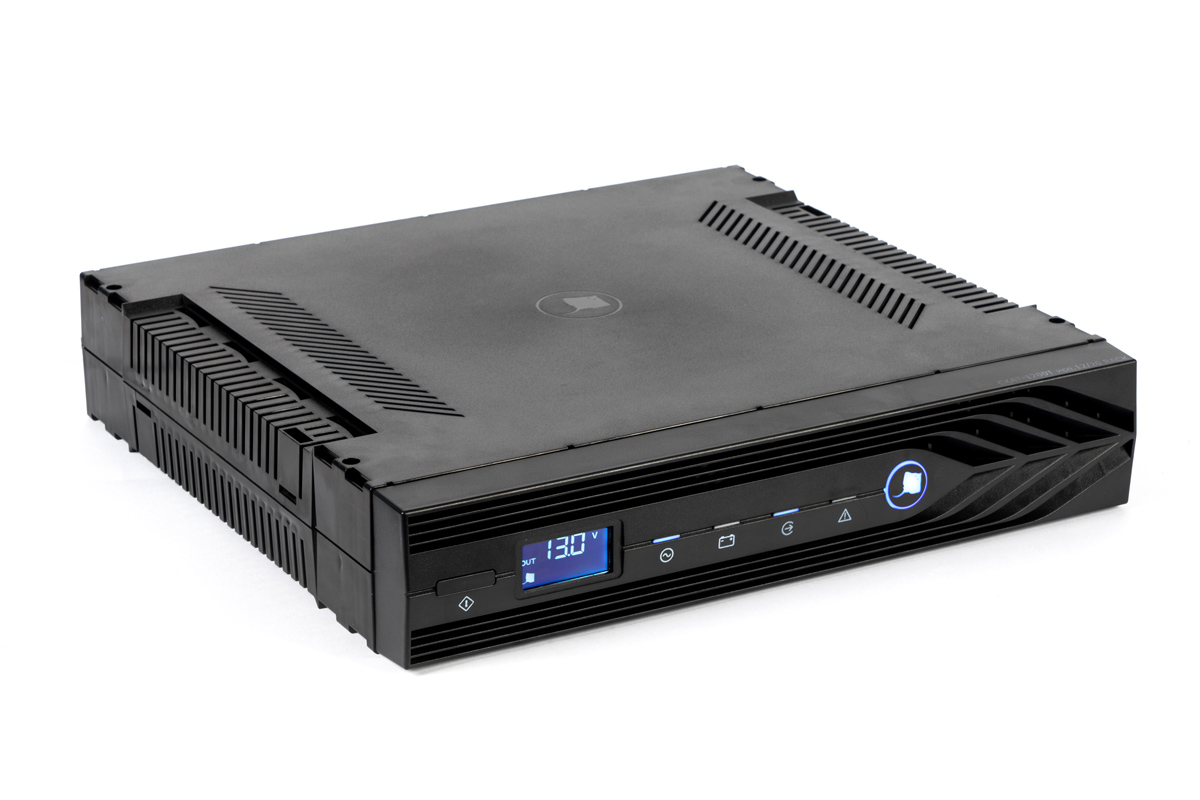

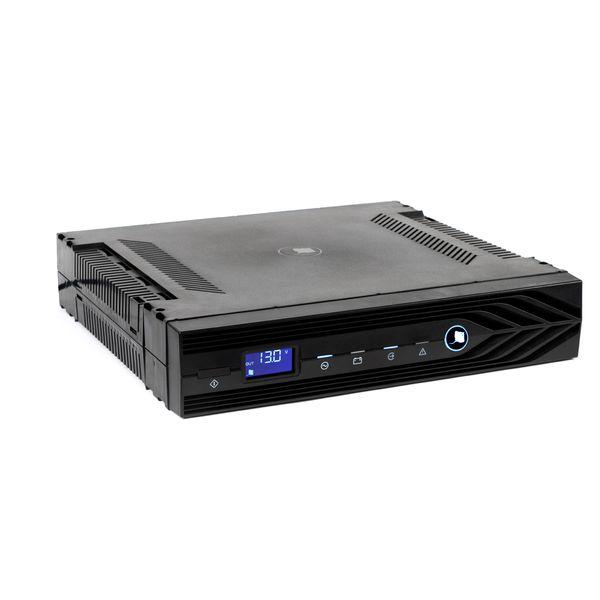

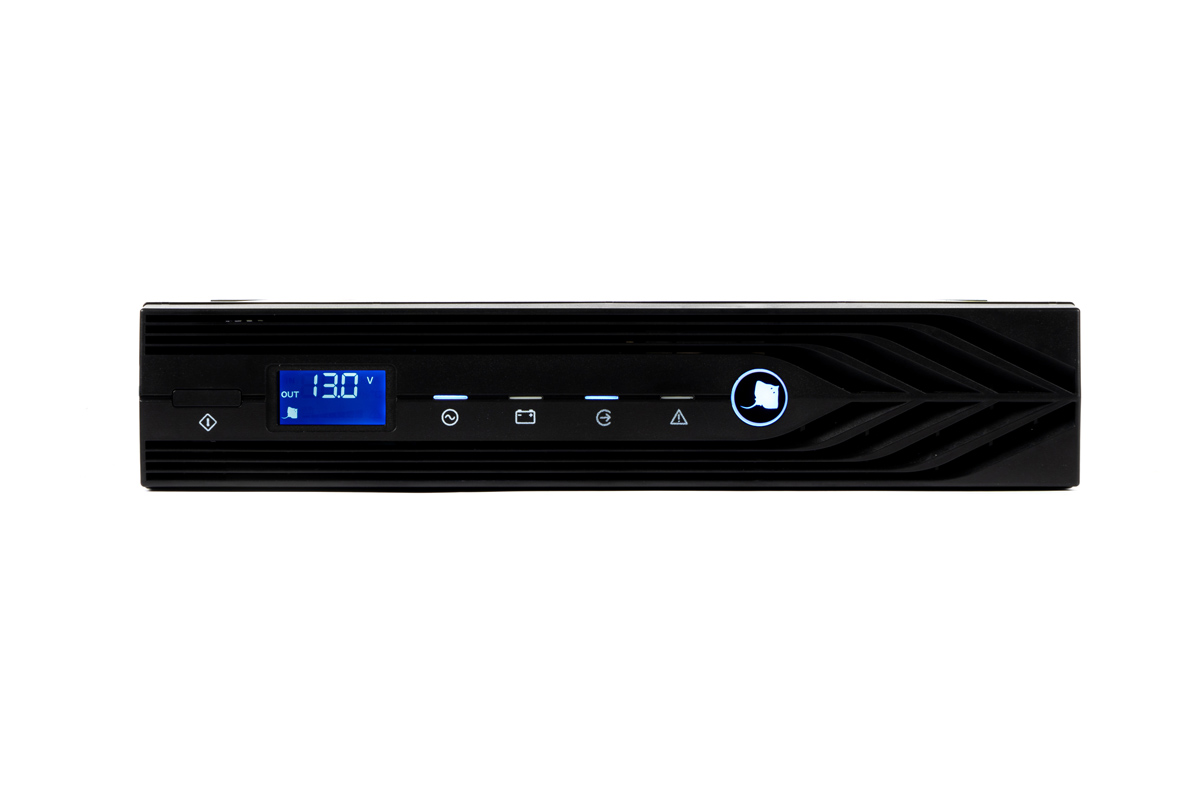

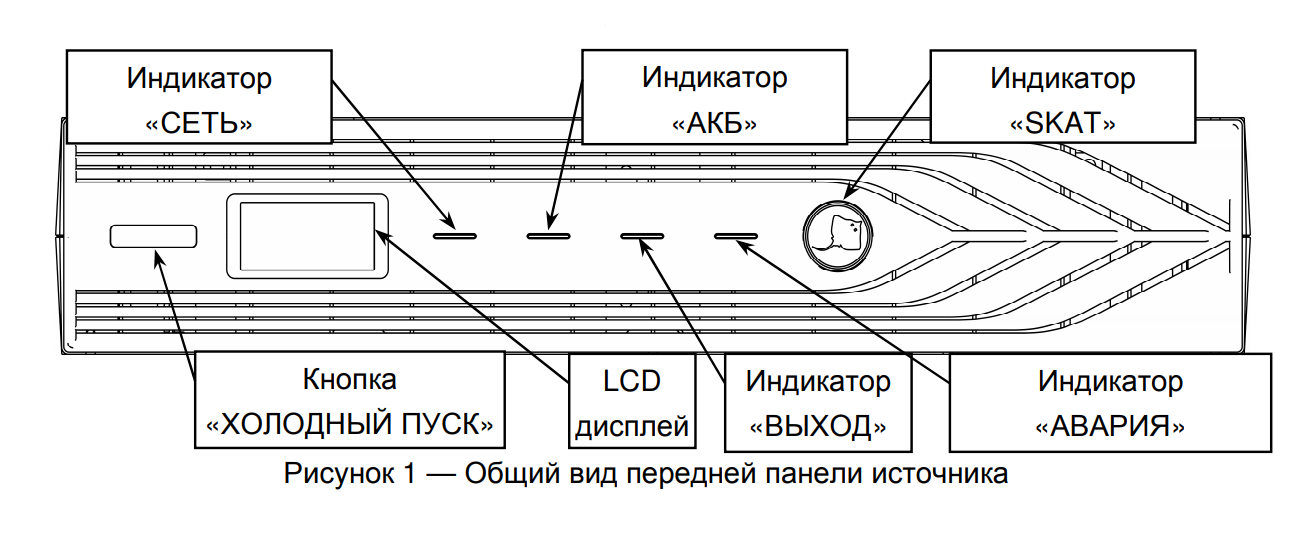

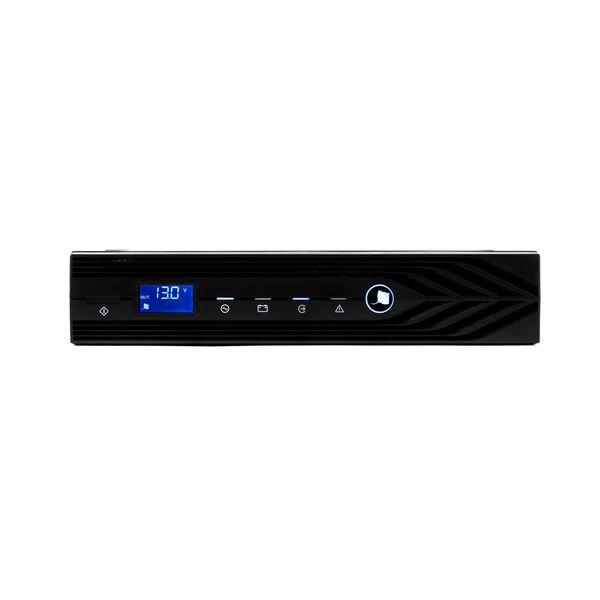

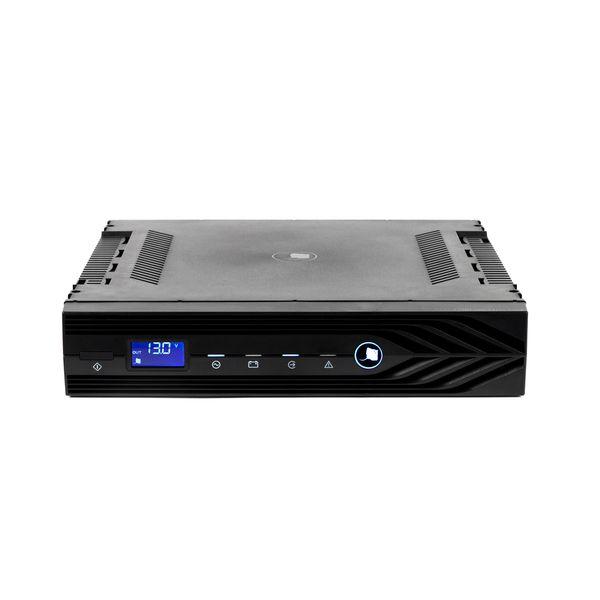

Общий вид передней панели источника

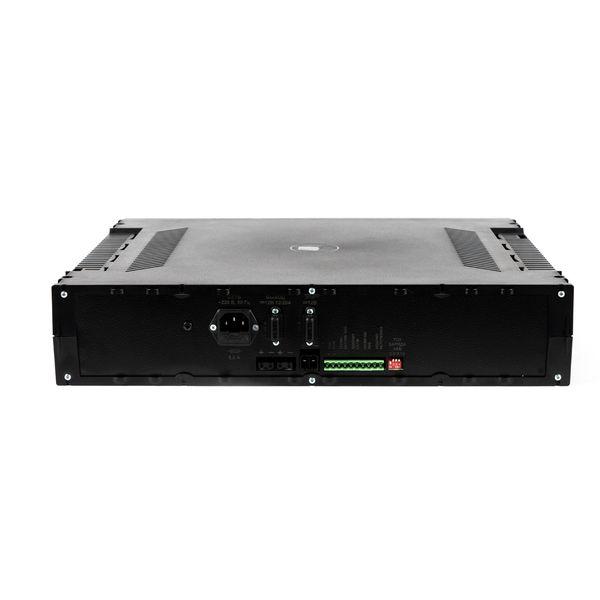

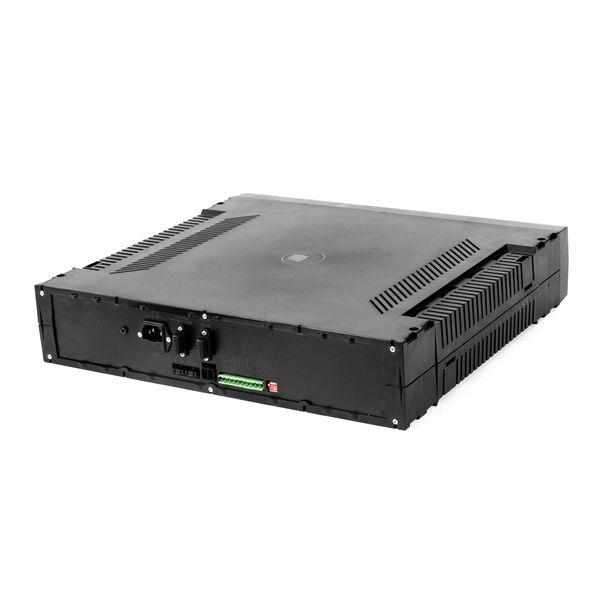

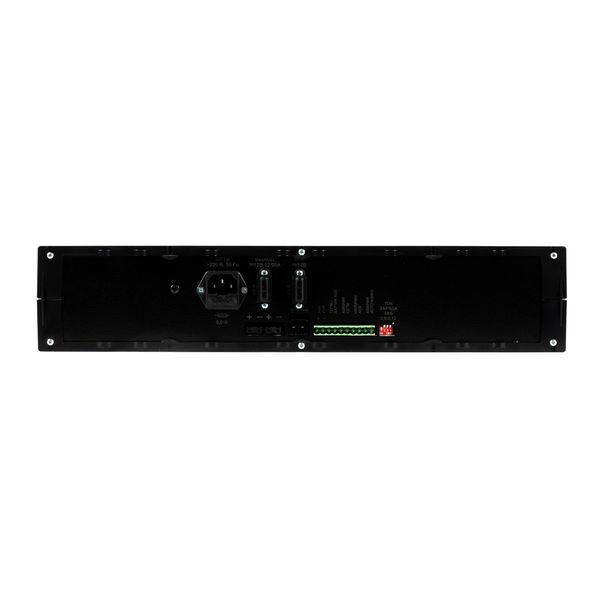

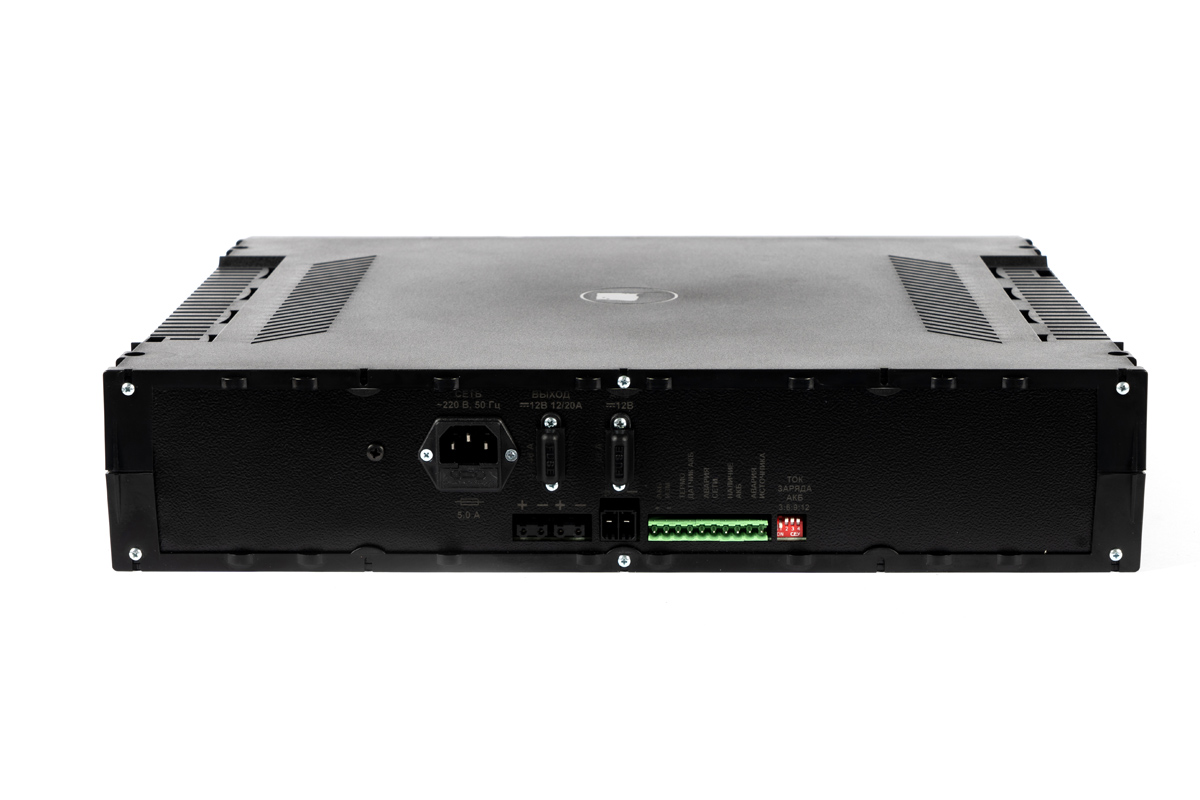

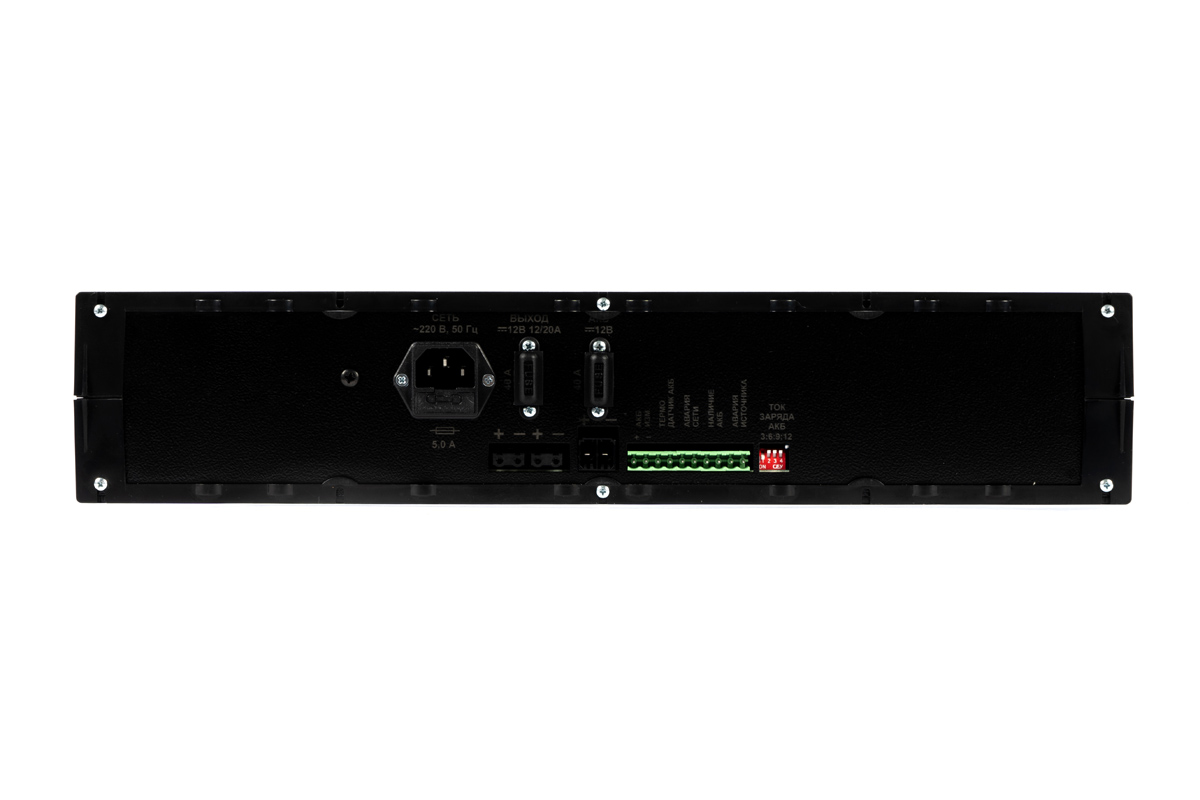

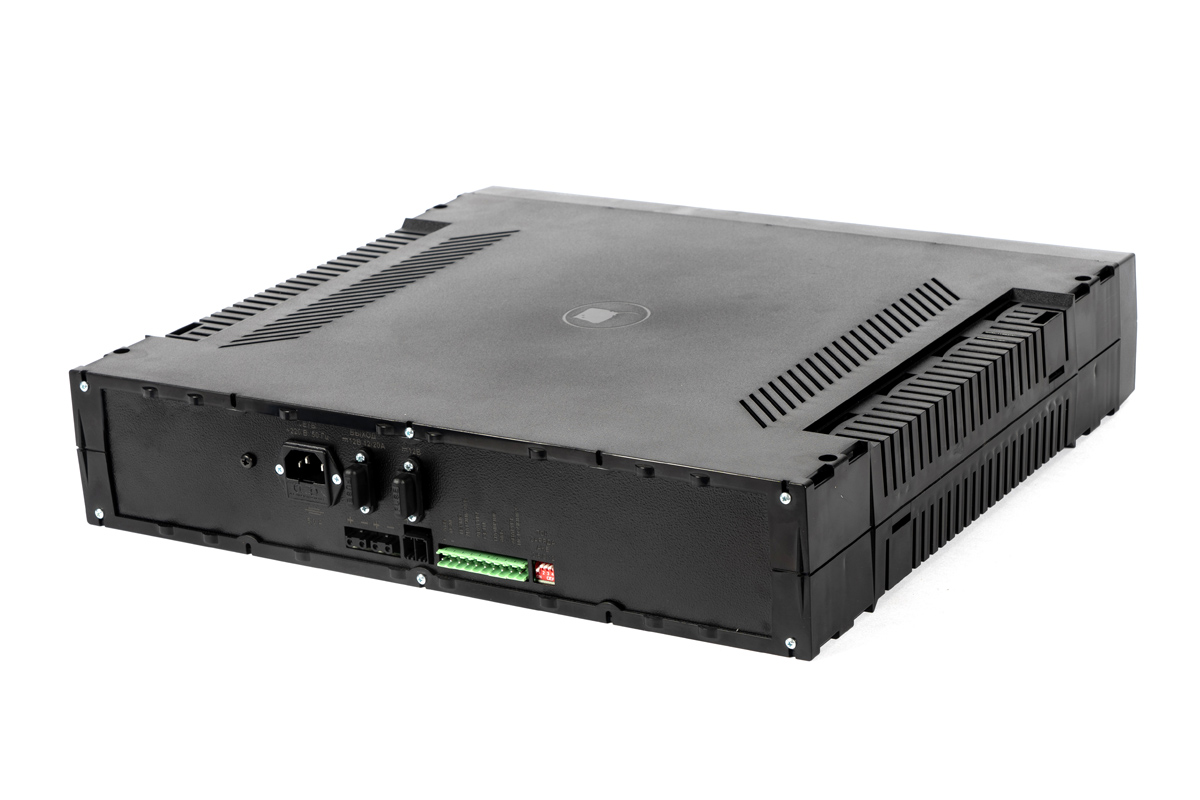

Задняя панель ИБП СКАТ-1200Т исп. 12/20 RACK

Преимущества источника бесперебойного питания СКАТ-1200Т исп.12/20 RACK

микропроцессорное управление оптимальный заряд АКБ защита аккумулятора
холодный пуск автоматический переход на резервное питание    Гарантия 5 лет
