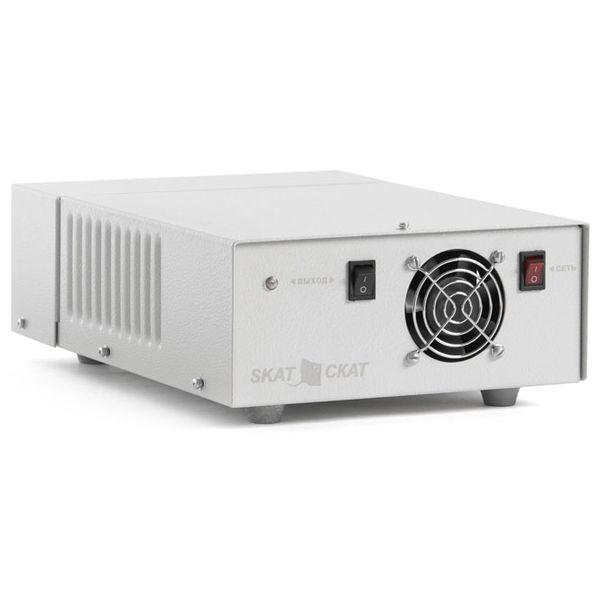

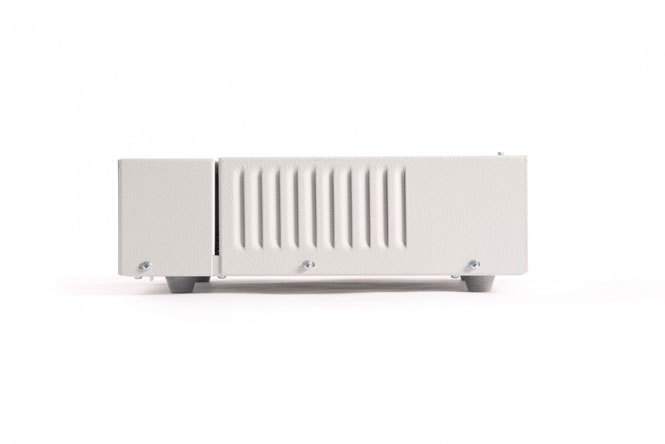

Источник вторичного электропитания

СКАТ-2400 исп.6/10

Код товара: 109

Гарантия 5 лет

24 В, 6 А и до 10 А при наличии АКБ, регулируемый ток и напряжение заряда 2-х внешних АКБ ёмкостью 26-250 Ач. Световая индикация и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания.

Гарантия: 5 лет

Цена с НДС

13580

Особенности СКАТ-2400 исп.6/10

  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • питание нагрузки стабилизированным напряжением постоянного тока согласно п.2 таблицы и суммарным током потребления по двум выходам, включая ток заряда аккумуляторной батареи, не более 6 А при наличии напряжения в электрической сети, режим «Основной»;
  • автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня п.1 таблицы или при отключении электрической сети, режим «РЕЗЕРВ»;
  • резервное питание нагрузки постоянным напряжением согласно п.2 таблицы, с суммарным током потребления по двум выходам не более 10А;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы;
  • температурная компенсация напряжения заряда АКБ;
  • защита АКБ от глубокого разряда;
  • подогрев АКБ при отрицательных температурах окружающей среды с помощью нагревательного элемента (в комплект поставки не входит) номинальной мощностью потребления не более 60 Вт и номинальным напряжением питания 24 В постоянного тока;
  • возможность увеличения времени резервного питания (при использовании Скат-2400 исп.6/10 в качестве источника резервного питания) резервируемых источников питания, оснащённых специальным входом для подключения источника резервного питания;
  • электронная защита от короткого замыкания клемм АКБ;
  • защита от переполюсовки клемм АКБ;
  • защита от короткого замыкания на выходе;
  • защита АКБ от короткого замыкания на выходе;
  • защита питающей сети 220 В от короткого замыкания в изделии
  • электронная защита от перегрева изделия (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение). При этом изделие переходит в режим резервного питания до понижения его температуры ниже заданного значения;
  • защита от аварийного повышения выходного напряжения посредством автоматического выключения изделия;
  • управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».

Технические характеристики СКАТ-2400 исп.6/10

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 180…250
2 Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C 26,7…27,1
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 21,6…27,1
3 Ток нагрузки (суммарный по выходам «Выход 1,2»), A, не более при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 6*
от АКБ, режим «РЕЗЕРВ» 10
4 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В 26,0…27,1
5 Коэффициент термокомпенсации  напряжения заряда АКБ, -мВ/ °C -36…40**
6 Ток заряда АКБ, А, не более 6
7 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 100
8 Величина напряжения на АКБ, при котором индикатор «ВЫХОД» начинает мигать, 1 раз в 2 сек.
в режиме «Резерв», В
22,8…21,0
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21,6…21,0
10 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 100
11 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 11,0
12 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13 Рекомендуемая ёмкость АКБ, Ач 26—250***
14 Количество АКБ, шт. 2
15 Характеристики выходов  в формате «открытый коллектор» напряжение, не более, В 200
ток, не более, мА 150
16 Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более «СЕТЬ», «Выход 1 и 2» и «АКБ» 4
«открытый коллектор», «термодатчик» и «вход/выход термокомпенсации заряда»
«измерительный выход»
1
17  Габаритные размеры ШхГхВ, не более, мм без упаковки 213х101х295
в упаковке 335х115х335
18 Масса, НЕТТО (БРУТТО), кг, не более 3,1 (3,8)
19 Диапазон рабочих температур, °С -10…+40
20 Относительная влажность воздуха при 25°С, %, не более 90
21 Степень защиты оболочкой по ГОСТ 14254-96 IP20

* Допускается, подключать при наличии сети нагрузку с током потребления до 10 А, при этом, если суммарный ток, потребляемый нагрузками, 6 А и выше, происходит разряд АКБ.

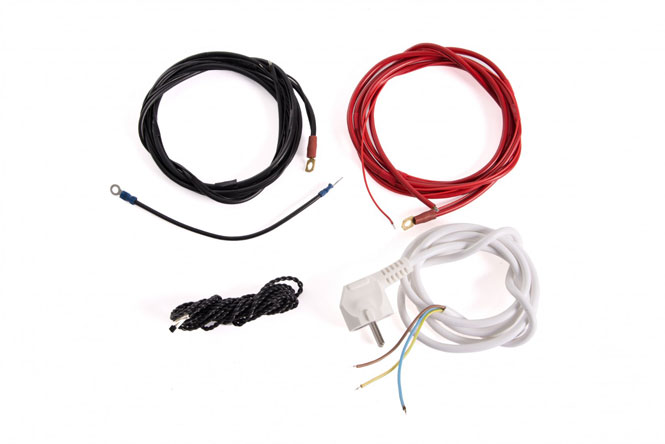

** Термокомпенсация обеспечивается подключением термодатчика АКБ (входит в комплект поставки).
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в п.13 таблицы.
