Источник вторичного электропитания
СКАТ-2400 исп.6/10 RACK (СКАТ ИРП-24/6-2x17-RACK)

Код товара: 116

24В, 6А и до 10А при наличии АКБ
Корпус под 2 встроенных АКБ 17 Ач
Возможность подключения внешних АКБ 2х17-250 Ач
Регулируемый ток и напряжение заряда 2-х внешних АКБ
Термокомпенсация напряжения заряда АКБ
Световая индикация и LCD-дисплей
Информационные выходы контроля технического состояния блока
Возможность использования в режимах зарядного устройства АКБ и источника резервного питания
Корпус под шкаф 19", высота 2U
Гарантия: пожизненная.

24В, 6А и до 10А при наличии АКБ
Корпус под 2 встроенных АКБ 17 Ач
Возможность подключения внешних АКБ 2х17-250 Ач
Регулируемый ток и напряжение заряда 2-х внешних АКБ
Термокомпенсация напряжения заряда АКБ
Световая индикация и LCD-дисплей
Информационные выходы контроля технического состояния блока
Возможность использования в режимах зарядного устройства АКБ и источника резервного питания
Корпус под шкаф 19", высота 2U
Гарантия: пожизненная.

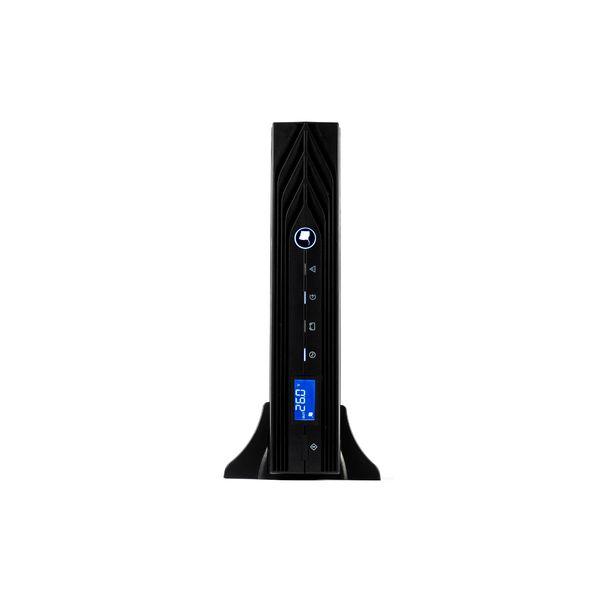

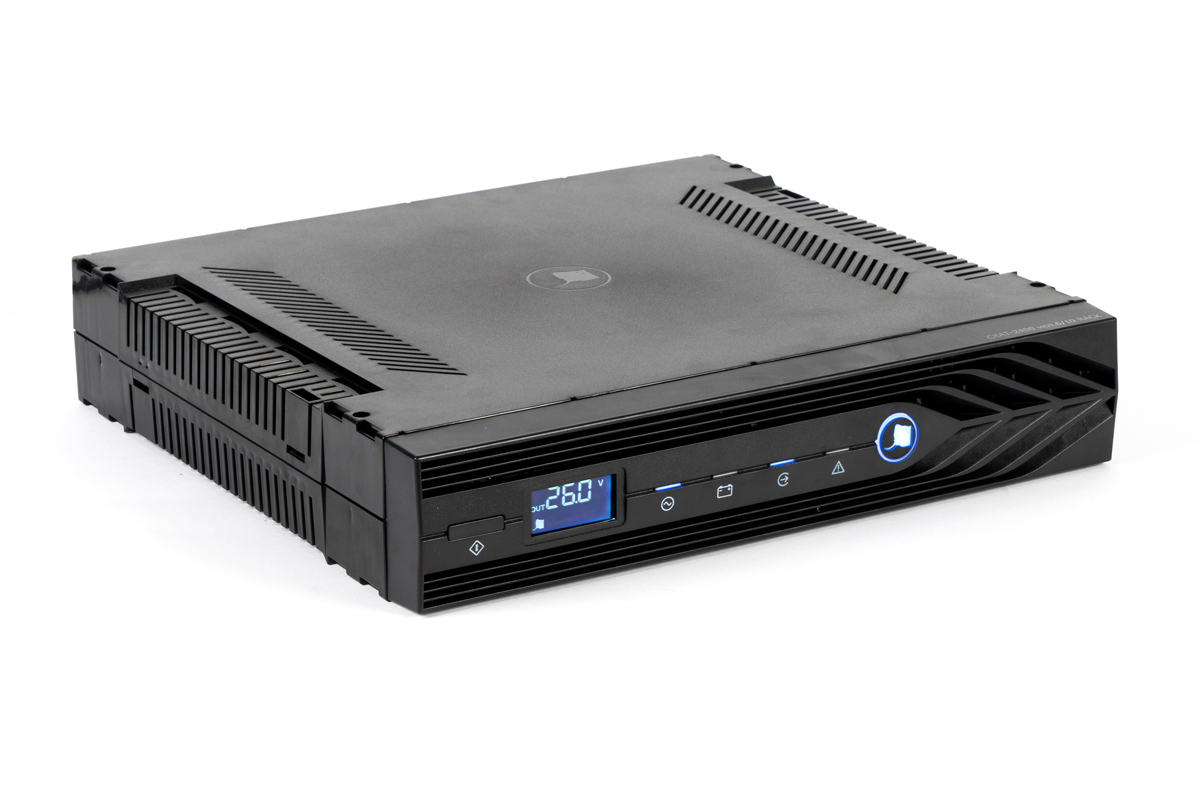

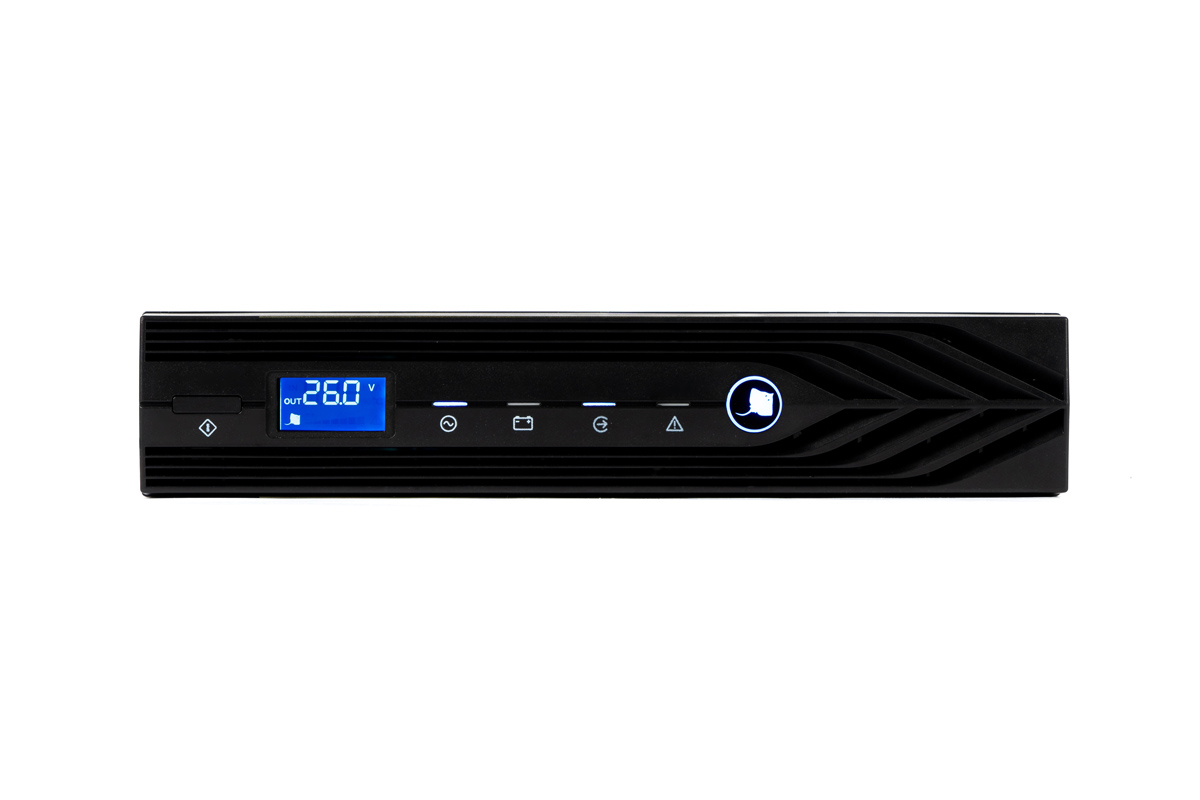

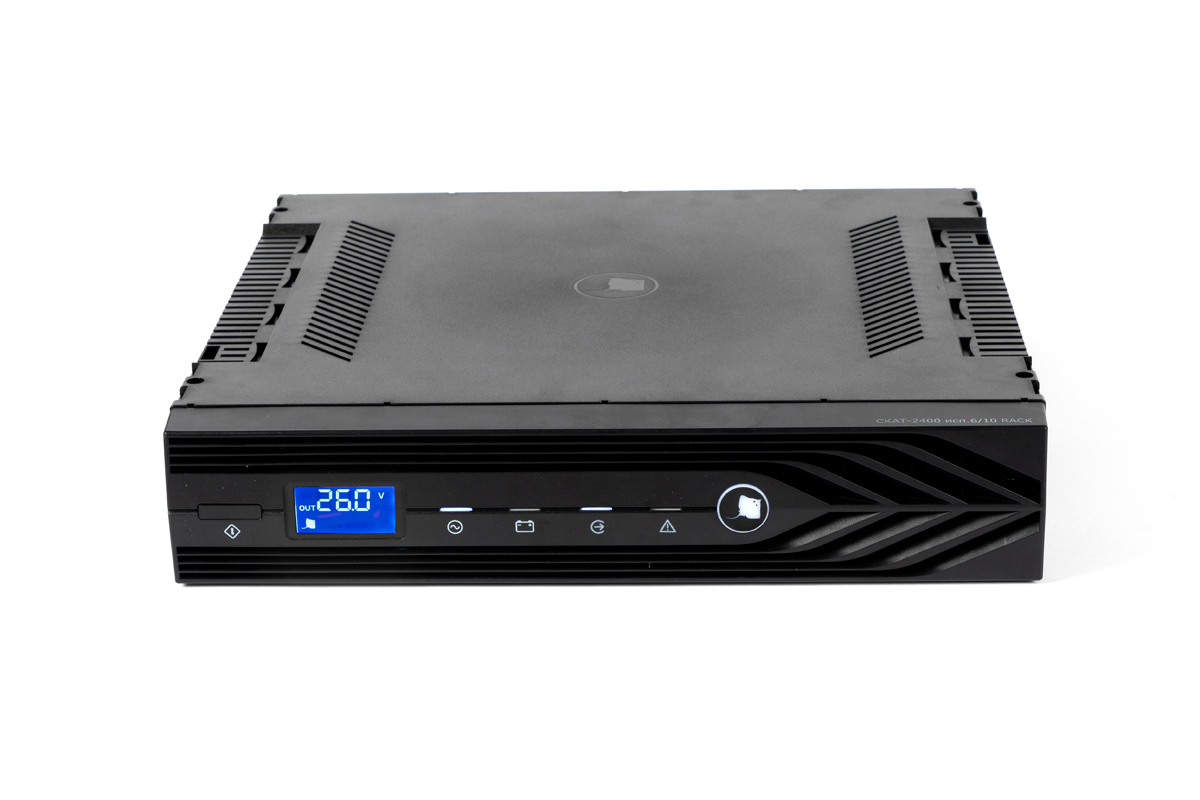

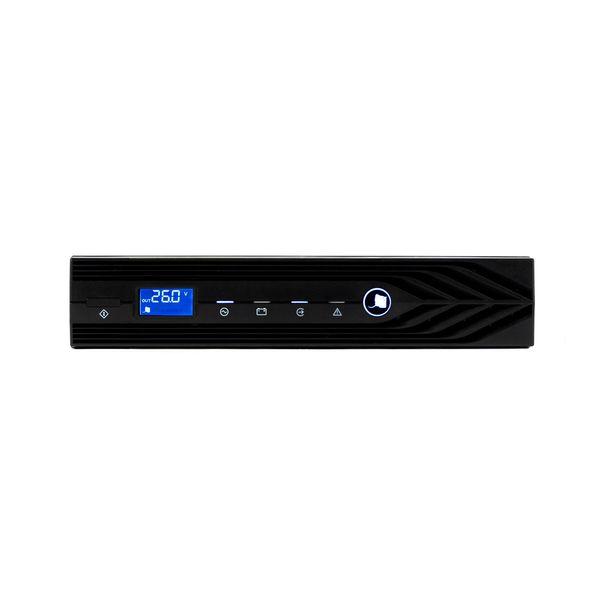

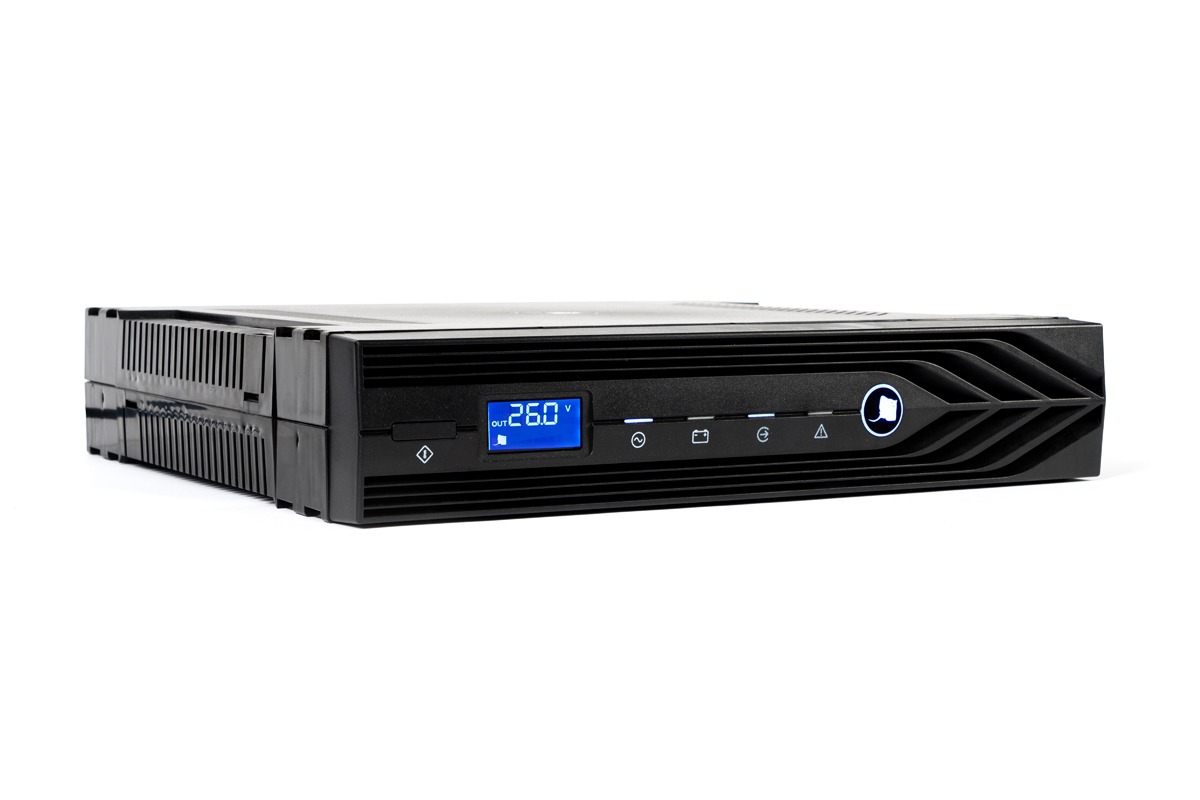

Общий вид передней панели источника

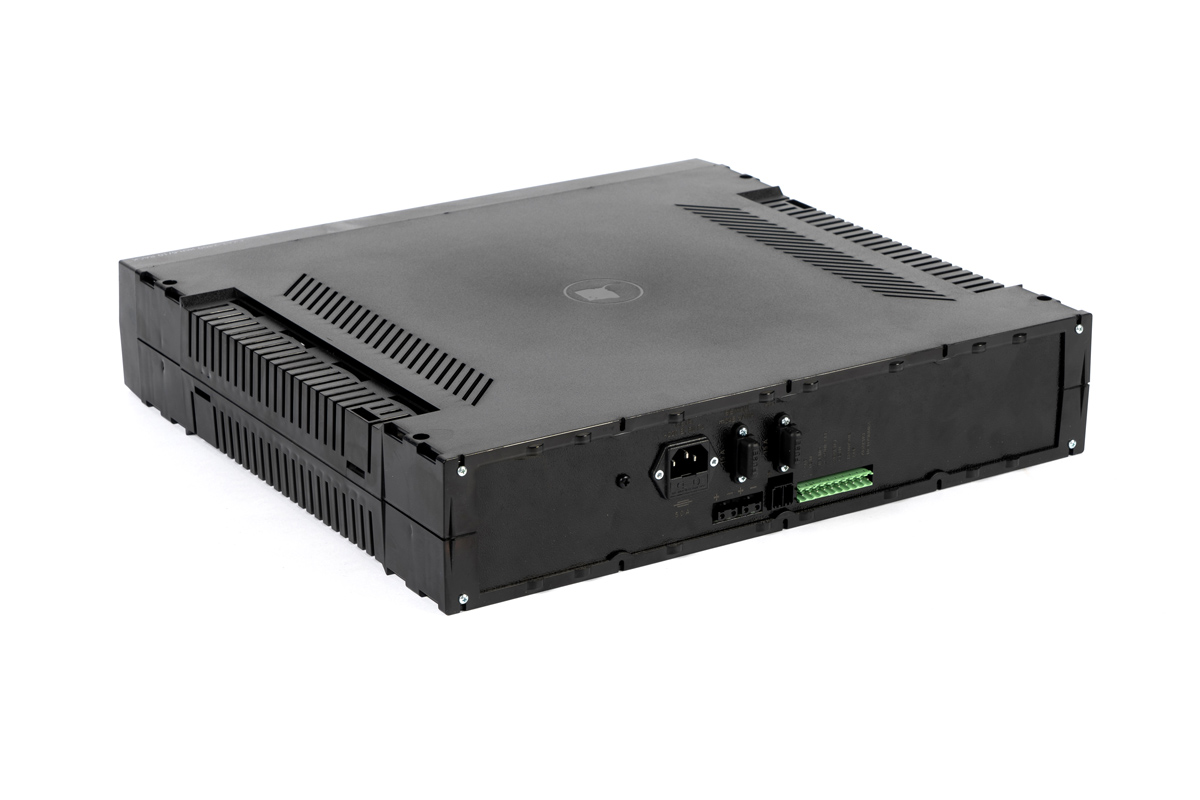

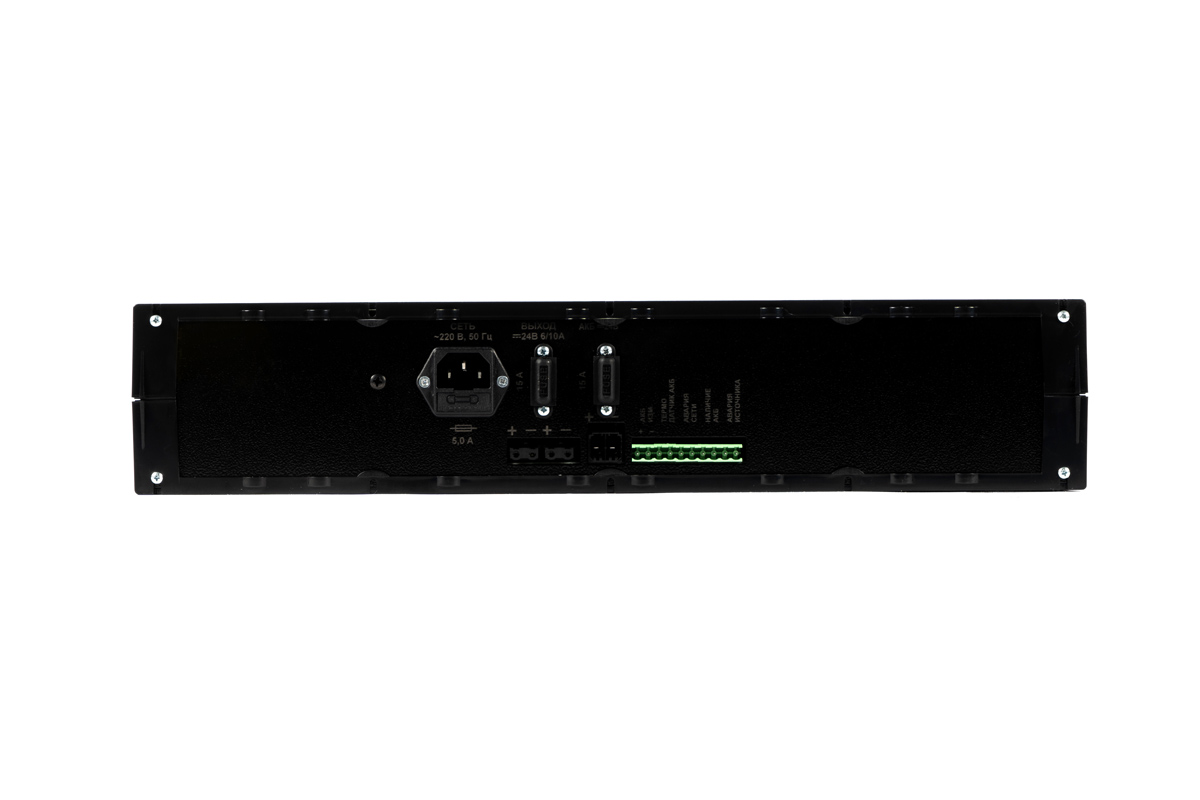

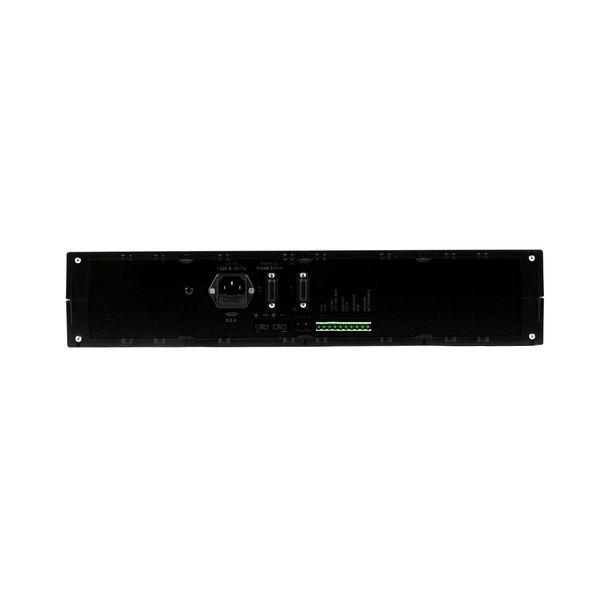

Задняя панель ИБП СКАТ-2400 исп.6/10 RACK

Преимущества источника бесперебойного питания СКАТ-2400 исп.6/10 RACK (СКАТ ИРП-24/6-2x17-RACK)

	микропроцессорное управление		оптимальный заряд АКБ		защита аккумулятора
	холодный пуск		автоматический переход на резервное питание		LCD дисплей

Особенности СКАТ-2400 исп.6/10 RACK (СКАТ ИРП-24/6-2x17-RACK)

питание нагрузки стабилизированным напряжением согласно п.2 таблицы 1 в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);
автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п.1 таблицы 1;
защиту от кратковременного короткого замыкания на выходе с отключением выходного напряжения;
автоматическое восстановление выходного напряжения после устранения причины короткого замыкания;
защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
защиту от короткого замыкания клемм АКБ;
защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.7 таблицы 1;
светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»; светодиодную индикацию процесса заряда АКБ: «АКБ»;
светодиодную индикацию наличия напряжения выхода: «ВЫХОД»
светодиодную индикацию выполнения процесса «Холодный пуск»: «ХОЛОДНЫЙ ПУСК»;
светодиодную индикацию наличия питающих напряжений (от сети и/или АКБ): «SKAT»;
выдачу информационного сообщения в формате «СУХОЙ КОНТАКТ» о наличии напряжения сетевого электропитания на входе изделия (клеммы «ОК «СЕТЬ»), наличия выходного напряжения (клеммы «ОК «ВЫХОД»), аварии (клеммы «ОК «АВАРИЯ»);
защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
возможность включения выходного напряжения при отсутствии сетевого напряжения и наличии исправной и заряженной АКБ (кнопка «ХОЛОДНЫЙ ПУСК»)
отображение значений выходного напряжения, уровня заряда АКБ и тока заряда АКБ на встроенном LCD дисплее.

Технические характеристики СКАТ-2400 исп.6/10 RACK (СКАТ ИРП-24/6-2x17-RACK)

№ п/п	Наименование параметра		Значения параметра
1	Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В		180…250
2	Выходное напряжение постоянного тока, В	при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25°C	25,0…28,0
		при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»	21,0…28,0
3	Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В		27,5…28,0
4	Ток заряда АКБ, А		6- Iнагр
5	Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более	при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ	6,0*
		от АКБ, режим «РЕЗЕРВ»	10,0
6	Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C		-(36…40) **
7	Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В		11,4…10,5
8	Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		10,8…10,5
	ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ
9	Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более		100
10	Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более		15
11	Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более		100
12	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13	Рекомендуемая емкость АКБ, Ач	внутренняя АКБ, шт. х Ач	2х17****
		внешняя АКБ, шт. х Ач	2х17—2х250
14	Количество АКБ, шт.		2
15	Характеристика информационных выходов	напряжение, В, не более 60	60
		ток, мА, не более	70
16	Максимальное сечение провода, зажимаемого в клеммах колодок, мм², не более	"ВЫХОД"	1,5
		«АКБ»	2,5
		«измерительный АКБ», «термодатчик» и «сухие контакты»	1
17	Габаритные размеры ШхГхВ, не более, мм	без упаковки	446х414х88*****
		в упаковке	525х455х97
18	Масса, НЕТТО (БРУТТО), кг, не более		2,5 (3,9)
19	Диапазон рабочих температур, °С		-10…+40
20	Относительная влажность воздуха при 25°С, %, не более		80
	ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
21	Степень защиты оболочкой по ГОСТ 14254-20150		IP20

Примечание:
* Допускается, подключать при наличии сети нагрузку с током потребления до 10 А, при этом, если суммарный ток, потребляемый нагрузками, выше установленного значения (см. п.4 таблицы 1), происходит разряд АКБ.
** Термокомпенсация обеспечивается подключением термодатчика АКБ (входит в комплект поставки)
**** Значение тока заряда АКБ не должно превышать 25% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее чем указано в таблице 1 п.14.
***** Размер без кронштейнов.

Специально для пользователей оборудования «Бастион» мы увеличиваем срок гарантии на ключевые линейки — для активации необходимо зарегистрировать серийный номер прибора в Профи-клубе

Проверить, действует ли на товар расширенная гарантия, можно по ссылке.

Стандартная гарантия
5 лет
