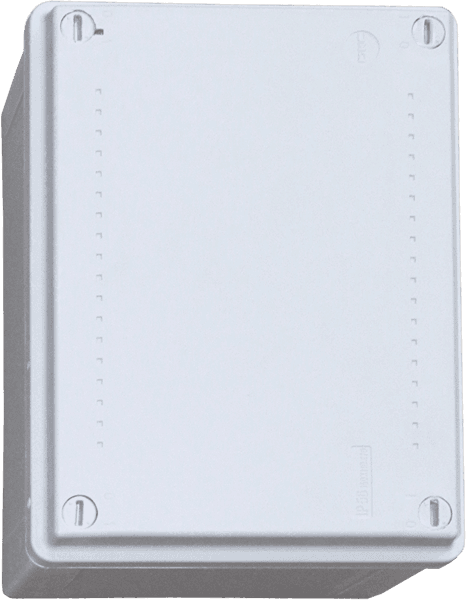

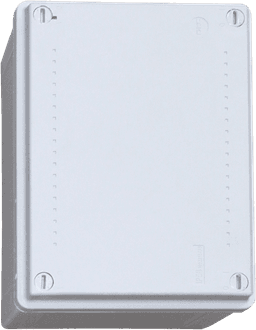

Преобразователь напряжения PN-(20-75)DC/24-2,0 исп.5

Код товара: 906

Напряжение — 24 В
Ток нагрузки — 2 А
Степень защиты — IP56
Уличный

Предназначен для питания нагрузки постоянным стабилизированным напряжением 24 В при токе нагрузки до 1 А (2 А) от нестабилизированного источника питания постоянного тока с выходным напряжением от 20 до 75 В. Рекомендуется использовать совместно с резервированными источниками питания серий «Скат» и «Волна» с номинальными выходными напряжениями 24 В, 36 B, 48 В, 60 B.

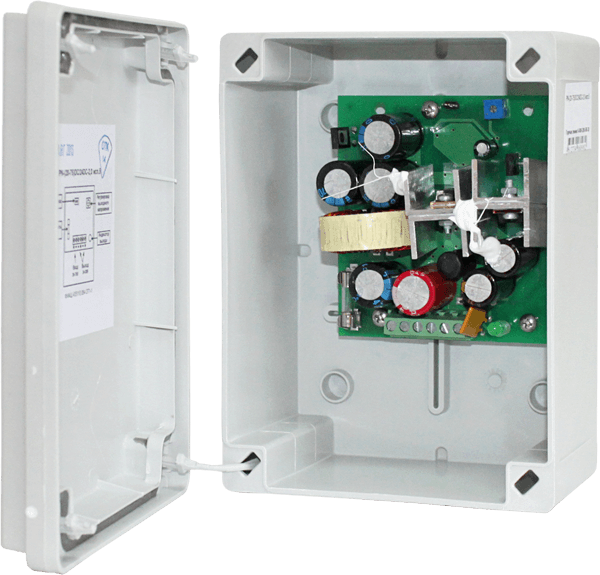

PN-(20-75)DC/24-2,0 исп.5 PN-(20-75)DC/24-2,0 исп.5 открытый
PN-(20-75)DC/24-2,0 исп.5 подключение

Преобразователь обеспечивает

питание нагрузки постоянным стабилизированным напряжением с номинальным значением 24 В и током 2,0 А
плавную регулировку выходного напряжения в пределах от 24 до 28В
работу в диапазоне входных напряжений от 20 до 75 В
разделение по постоянному току входных и выходных цепей, что предотвращает подачу в нагрузку высокого входного напряжения при неисправности преобразователя
электронную защиту выхода от перегрузки по току, в том числе от короткого замыкания (КЗ) нагрузки (с отключением питания нагрузки при продолжительном (более 30 с) КЗ нагрузки посредством самовосстанавливающегося предохранителя)
ограничение выходного напряжения величиной не более 36В при неисправности преобразователя
отключение питания преобразователя при обратной полярности подключения посредством плавкого предохранителя
возможность световой индикации наличия выходного напряжения посредством внешнего светодиодного индикатора.

Технические характеристики

1	Входное напряжение питания, В	20...75
2	Номинальное выходное напряжение без нагрузки, В	24*
3	Падение выходного напряжения при токе нагрузки 2 А, В, не более	0,2
4	Ток нагрузки, А, не более	2
5	Размах пульсаций выходного напряжения, мВ, не более	30
6	КПД, %, не менее	80
7	Потребляемая мощность при токе нагрузки 2 А, Вт, не более	60**
8	Потребляемый ток без нагрузки, мА, не более	30
9	Диапазон рабочих температур, °С	-25...+ 40
10	Габаритные размеры ШхВхГ, мм, не более	125х165х85
11	Масса, кг, не более НЕТТО (БРУТТО)	0,56(0,67)

Примечания
* Заводская установка 24,0 — 24,4 В. Выходное напряжение может регулироваться плавно в диапазоне значений от 24 до 28 В.
** Ток, потребляемый преобразователем от входного источника питания, можно оценить по приближённой формуле:,

PO
IIN=---------------
UIN x 0,8

где UIN и IIN — соответственно входное напряжение и ток, потребляемый преобразователем;
PO — мощность нагрузки, Вт;
0,8 — минимальное значение кпд преобразователя.

Стандартная гарантия

1 год
