Преобразователь напряжения PN-V.8 исп.5

Код товара: 751

Преобразователь напряжения 12 В предназначен для преобразования нестабилизированного входного напряжения постоянного тока, находящегося в пределах от 18 до 40 В в выходное стабилизированное напряжение (номинальное) 12 В постоянного тока (8 выходов)

Преобразователь напряжения, уличное исполнение. Предназначен для преобразования нестабилизированного входного напряжения постоянного тока, находящегося в пределах от 18 до 40 В в выходное стабилизированное напряжение (номинальное) 12 В постоянного тока для питания нагрузок, подключенных к восьми попарно регулируемым выходам.
Использование преобразователя при построение систем CCTV дает ощутимую экономию при прокладке кабелей и уменьшает трудозатраты.

Статья «Многоканальные источники бесперебойного питания для видеонаблюдения»

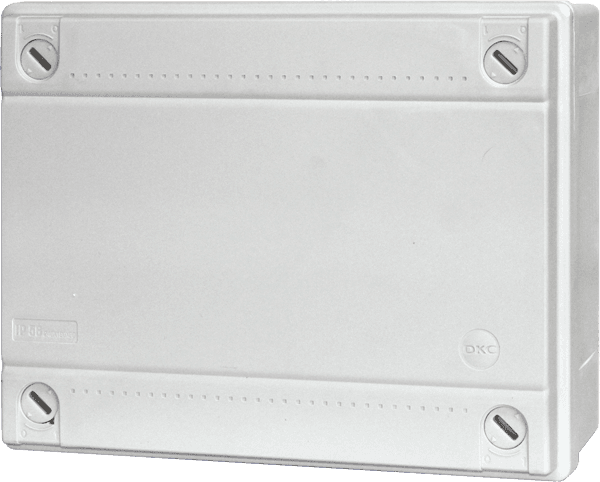

Преобразователь напряжения PN-V.8 исп.5 (закрытый)

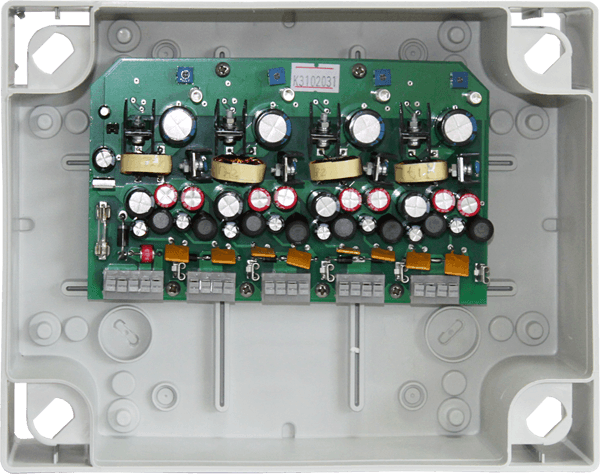

PN-V.8 исп.5

Преобразователь обеспечивает

питание от стабилизированного или нестабилизированного источника питания постоянного тока восьми нагрузок с номинальным напряжением 12 В и номинальным током потребления 0,5 А по каждому выходу
плавную регулировку выходного напряжения независимо по каждой паре выходов*
фильтрацию (ВЧ) помех для устранения взаимного влияния нагрузок
электронную защиту выходов от перегрузки по току, в т.ч. короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
защиту нагрузки от импульсных перенапряжений по выходам
защиту преобразователя и источника питания от дифференциальных и синфазных импульсных помех по выходам подключения нагрузок
защиту преобразователя от обратной полярности подключения (переполюсовки) путем отключения питания посредством пережигания плавкого предохранителя
защиту преобразователя от повышенного (свыше 50 В) входного напряжения путем отключения питания посредством пережигания плавкого предохранителя
световую индикацию наличия выходных напряжений каждой пары выходов посредством светодиодных индикаторов
внешнее включение/выключение преобразователя.

* Заводская установка: от 12,2...12,7 В. При номинальном токе нагрузки выходное напряжение уменьшается на 0,2...0,5 В.

Технические характеристики

1	Входное напряжение, В		18...36
2	Выходное напряжение каждой пары выходов, В *	минимальное	11,8...12,9
		максимальное	14,6...15,2
	Номинальный ток нагрузки каждого выхода, А		0,5**
4	Ток потребления без нагрузки, мА, не более		45***
5	Максимальное напряжение ограничения импульсной помехи между контактом «ОБЩИЙ» и контактом заземления, В		700****
6	Максимальное напряжение ограничения импульсной помехи между любым выходом подключения нагрузки и контактом «ОБЩИЙ», В		18****
7	Ток ограничения выхода при коротком замыкании нагрузки, А, не более		2,5
8	Размах пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более		30
9	Потребляемая мощность, Вт, не более		90
10	КПД, %, не менее		75
11	Габаритные размеры, мм		205х160х85
12	Масса, кг, не более НЕТТО (БРУТТО)		0,9 (1,0)

* При номинальном токе нагрузки выходное напряжение уменьшается на 0,2...0,5 В. Заводская установка:12,2...12,7 В при номинальном токе нагрузки.
** Допускается увеличение тока нагрузки каждого выхода до 1 А, при этом суммарный ток пары выходов не должен превышать 1 А
*** При напряжении питания 24 В
**** Справочное значение.

Стандартная гарантия

1,5 года
