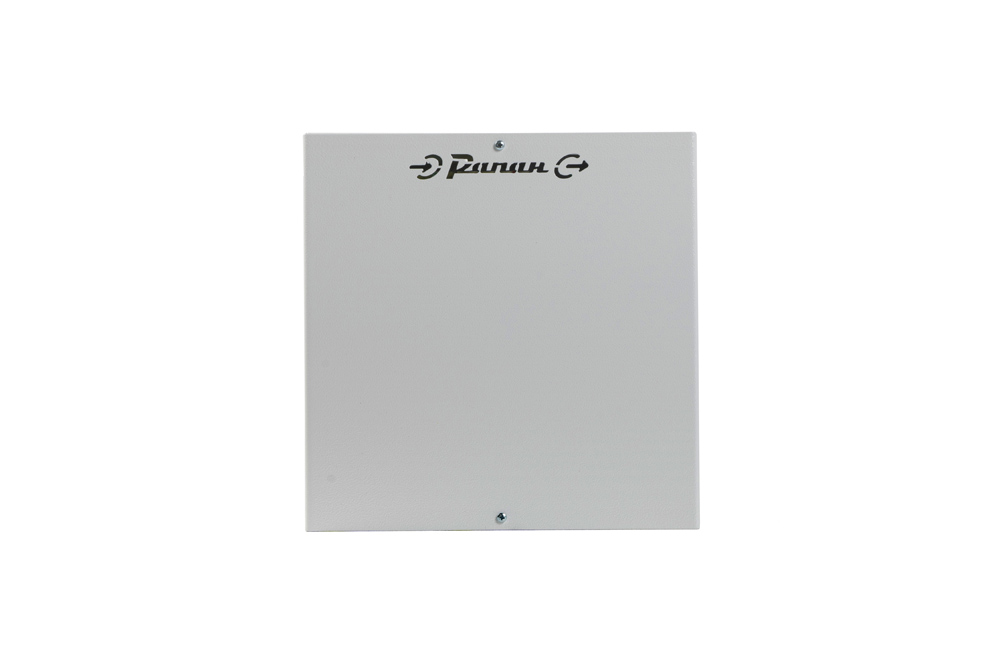

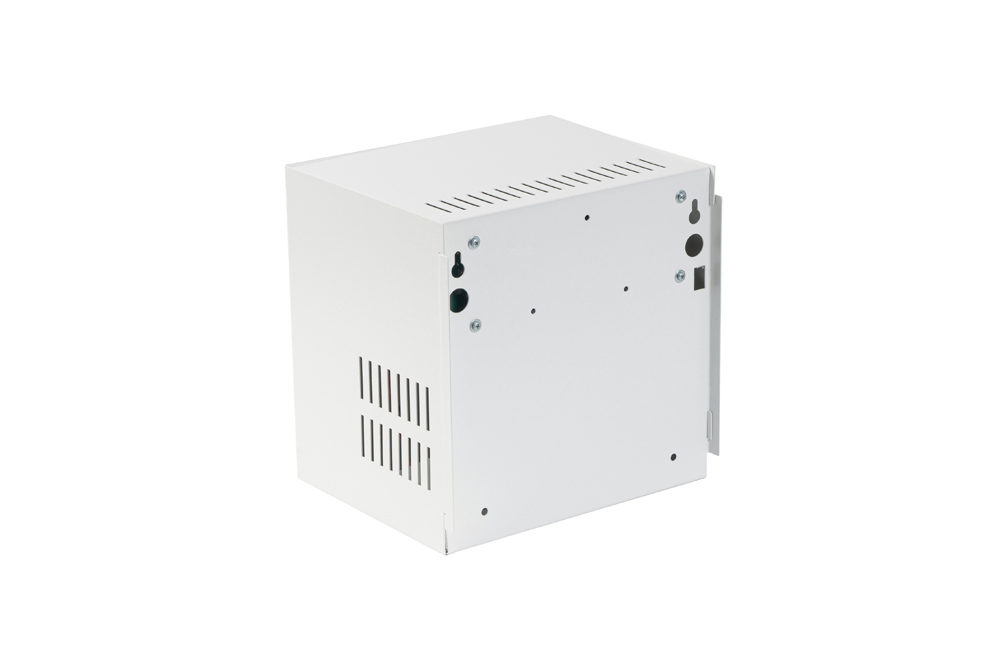

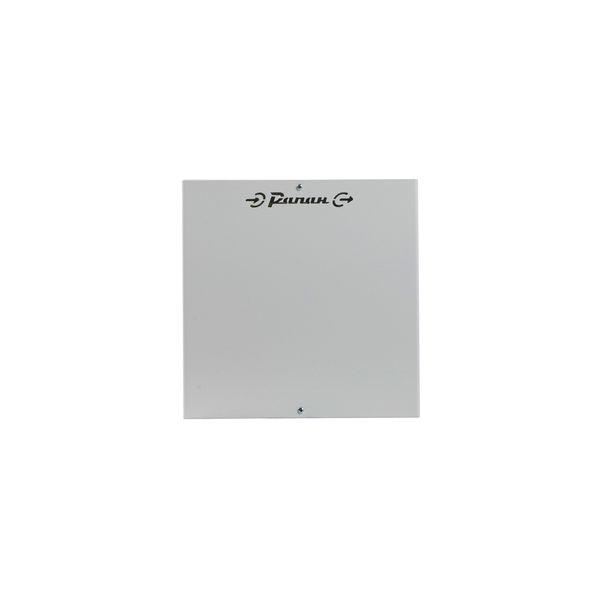

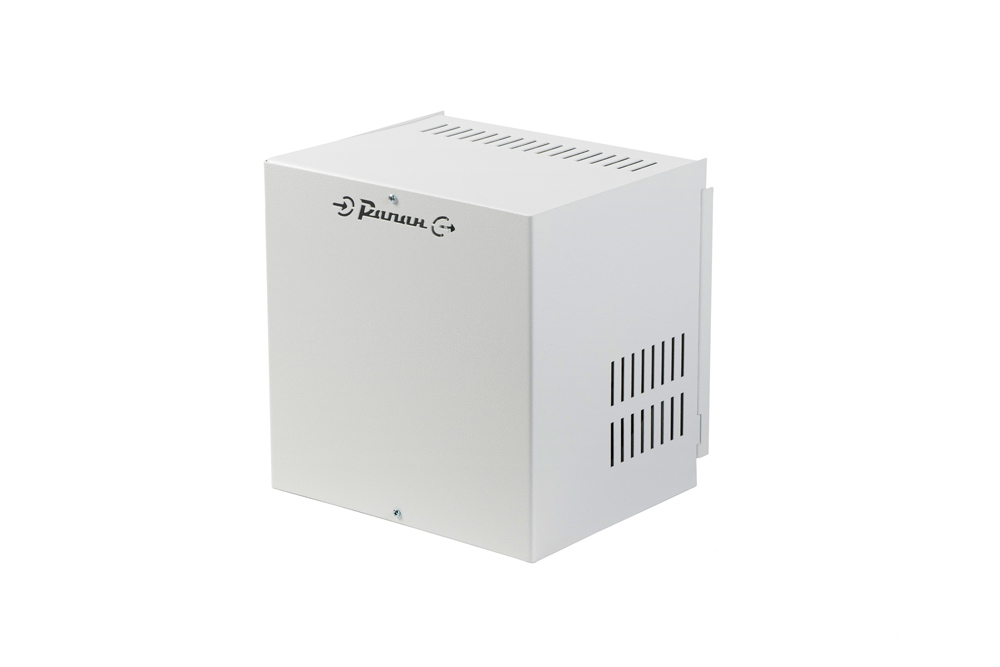

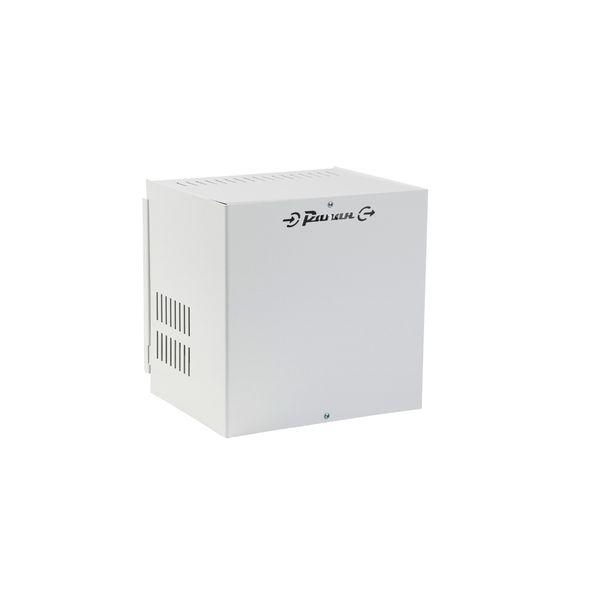

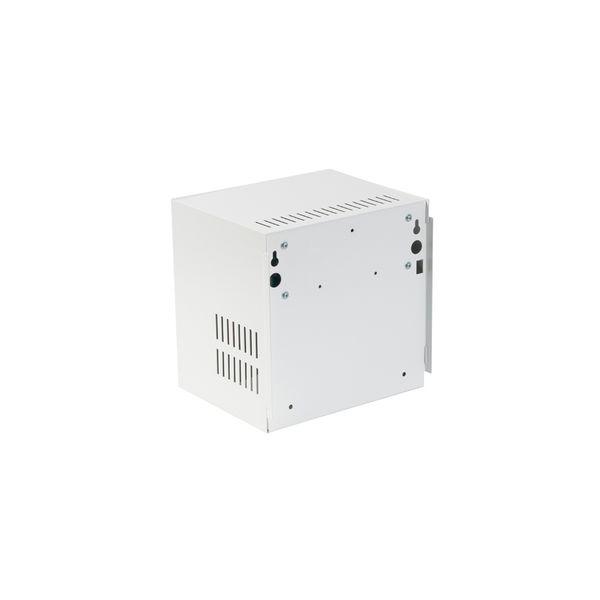

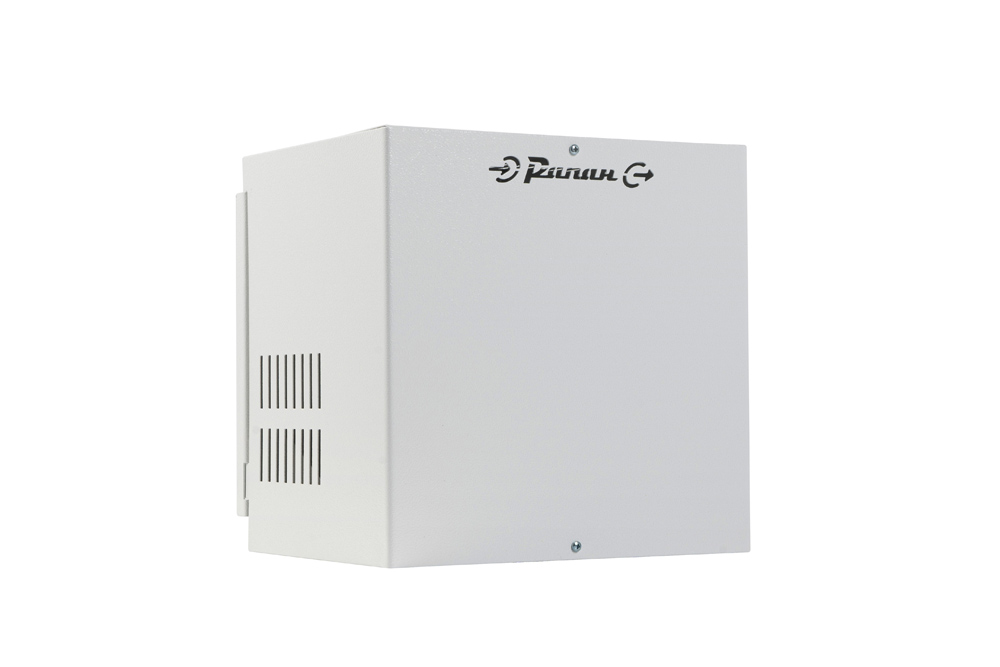

РАПАН-100

Код товара: 361

12 В, 10 А корпус под АКБ 26 Ач, защита АКБ, защита выхода от КЗ и перегрузки

Особенности РАПАН-100

  • защиту от переполюсовки клемм АКБ
  • защиту от короткого замыкания в нагрузке
  • защиту от глубокого разряда АКБ
  • защиту выходов по току при помощи самовосстанавливающихся предохранителей

РАПАН-100. Технические характеристики

№ п/п

Наименование параметра

Значение  параметра

1

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В

150…250

2

Выходное напряжение постоянного тока, В

при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»

13,5...13,9

при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»

10,0…12,5

3

Число выходных каналов, шт

2

4

Суммарный ток нагрузки (по всем выходам), А, не более

8

5

Ток доп. выхода 12В, А, не более

4

6

Ток заряда АКБ, А, не более

2

7

Максимальный суммарный ток по всем выходам, включая доп. выход и ток заряда АКБ, А не более

10

8

Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

10,5…11,0

9

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более

100

10

Максимальная потребляемая мощность, Вт, не более

139

11

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

12

Рекомендуемая емкость АКБ, Ач

26

13

Количество АКБ, шт.

1

14

Сечение провода, зажимаемого в клеммах колодок, мм2

«СЕТЬ»

1,5

«ВЫХОД»

15

Габаритные размеры ШхГхВ, мм, не более

210х150х285

16

Масса (без АКБ), НЕТТО (БРУТТО), кг (не более)

2,25 (2,45)

17

Диапазон рабочих температур, °С

-10…+40

18

Относительная влажность воздуха при 25 °С, %, не более

80



ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

19

Степень защиты оболочкой по ГОСТ 14254-2015

IP10

РАПАН-100

Код товара: 361

12 В, 10 А корпус под АКБ 26 Ач, защита АКБ, защита выхода от КЗ и перегрузки

Гарантия: 1,5 года

Цена с НДС

4640

RAPAN-100 исп.V.8 inside

Источник предназначен для питания видеокамер и других нагрузок с номинальным напряжением питания 12 В и номинальным током потребления по выходу до 8 А при работе от сети переменного тока 220 В и в режиме резерва – от аккумуляторной батареи с номинальным напряжением 12 В. Источник имеет дополнительный выход 12 В, 4 А для питания регистраторов и других устройств.

Особенности РАПАН-100

  • защиту от переполюсовки клемм АКБ
  • защиту от короткого замыкания в нагрузке
  • защиту от глубокого разряда АКБ
  • защиту выходов по току при помощи самовосстанавливающихся предохранителей

РАПАН-100. Технические характеристики

№ п/п

Наименование параметра

Значение  параметра

1

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В

150…250

2

Выходное напряжение постоянного тока, В

при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»

13,5...13,9

при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»

10,0…12,5

3

Число выходных каналов, шт

2

4

Суммарный ток нагрузки (по всем выходам), А, не более

8

5

Ток доп. выхода 12В, А, не более

4

6

Ток заряда АКБ, А, не более

2

7

Максимальный суммарный ток по всем выходам, включая доп. выход и ток заряда АКБ, А не более

10

8

Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

10,5…11,0

9

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более

100

10

Максимальная потребляемая мощность, Вт, не более

139

11

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

12

Рекомендуемая емкость АКБ, Ач

26

13

Количество АКБ, шт.

1

14

Сечение провода, зажимаемого в клеммах колодок, мм2

«СЕТЬ»

1,5

«ВЫХОД»

15

Габаритные размеры ШхГхВ, мм, не более

210х150х285

16

Масса (без АКБ), НЕТТО (БРУТТО), кг (не более)

2,25 (2,45)

17

Диапазон рабочих температур, °С

-10…+40

18

Относительная влажность воздуха при 25 °С, %, не более

80



ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

19

Степень защиты оболочкой по ГОСТ 14254-2015

IP10
