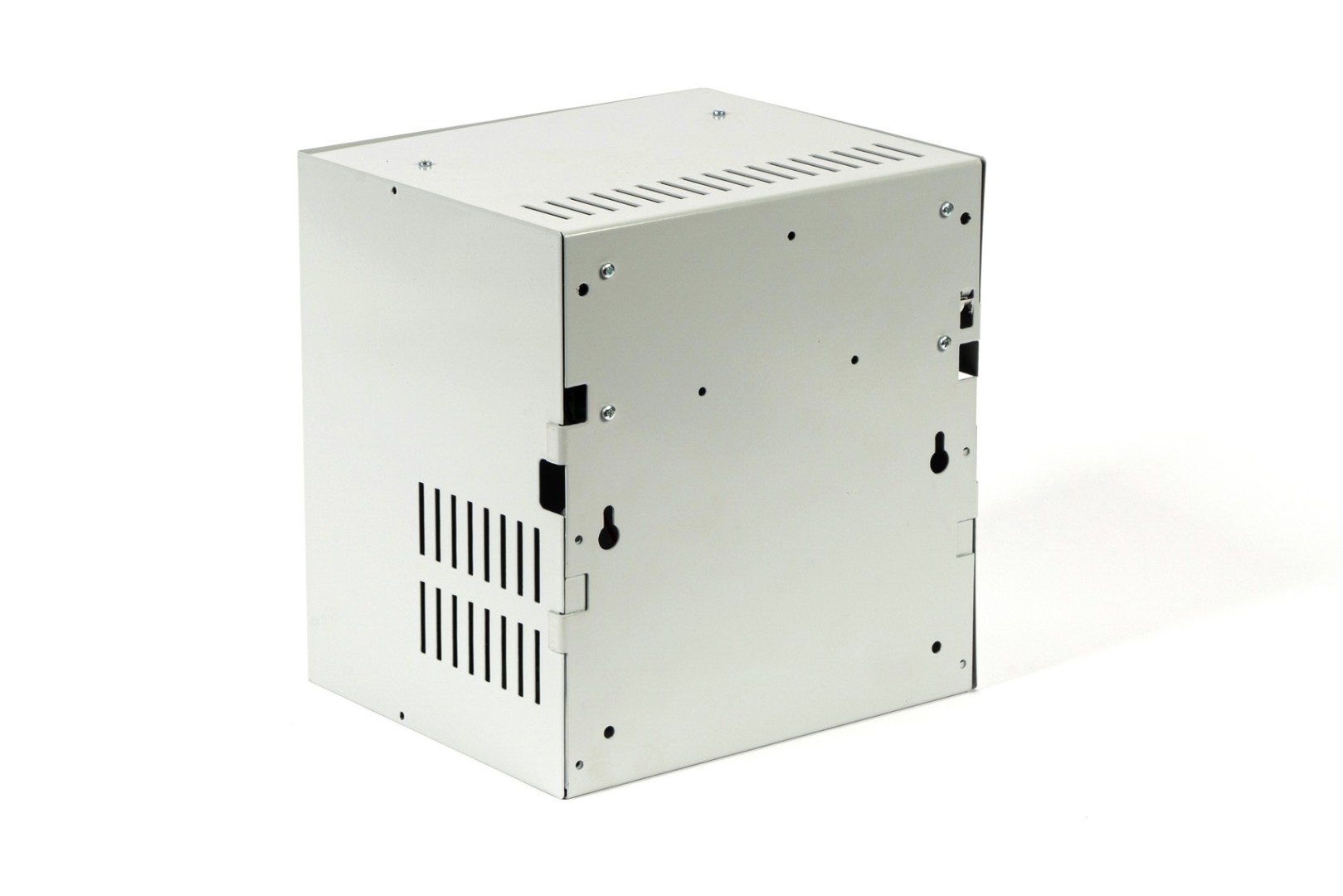

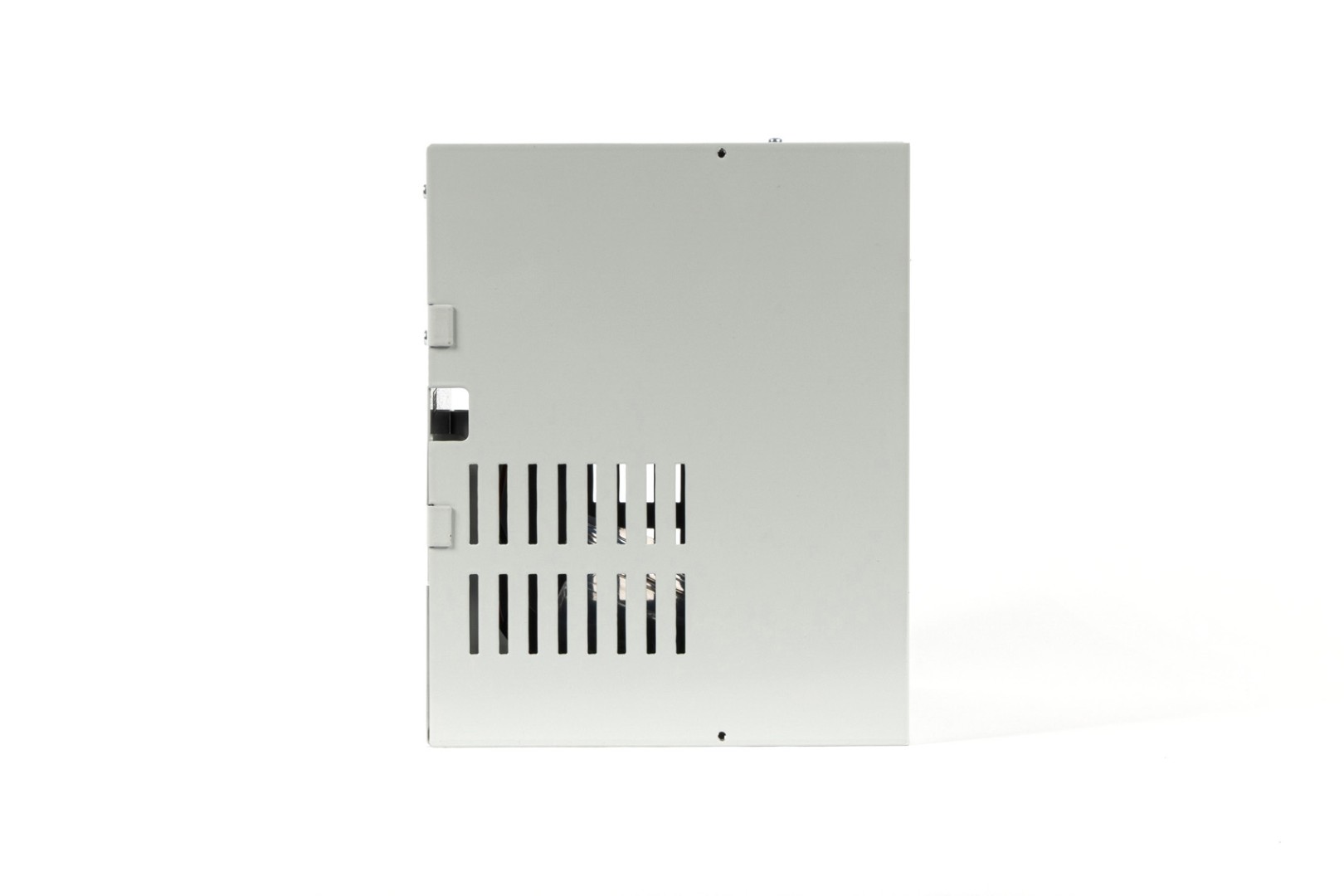

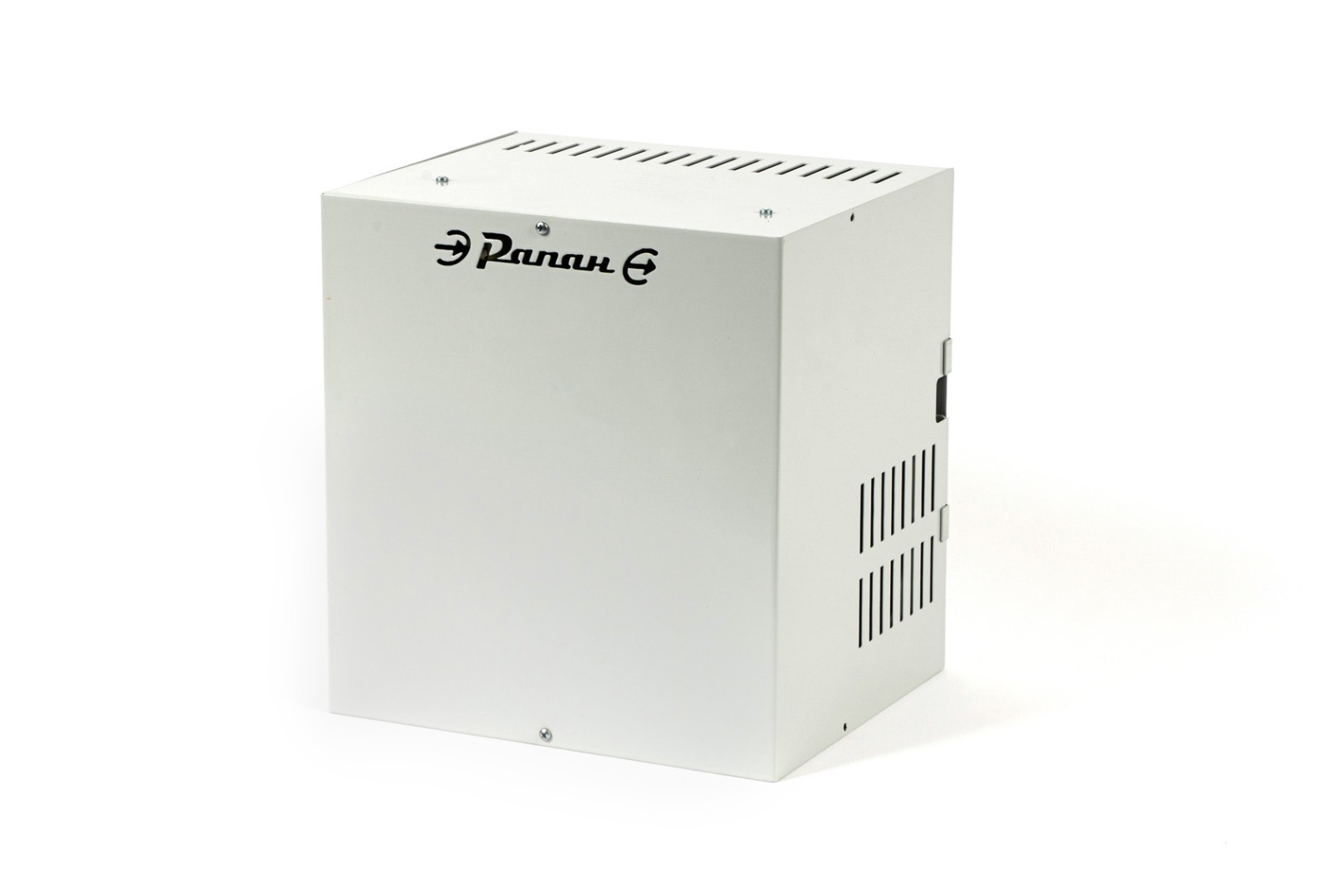

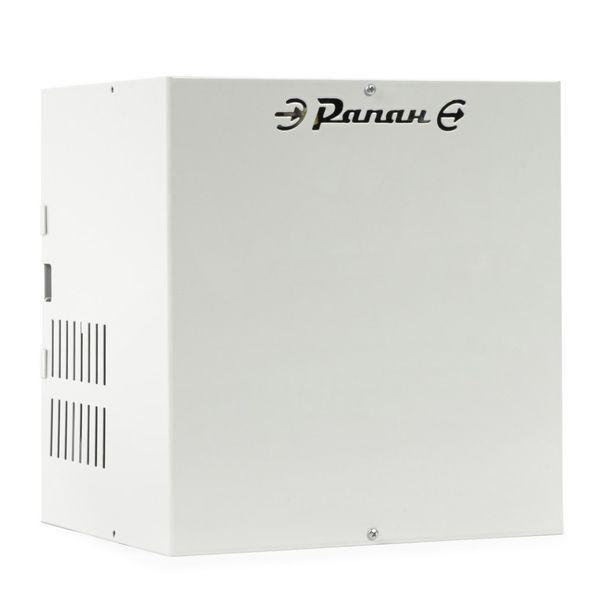

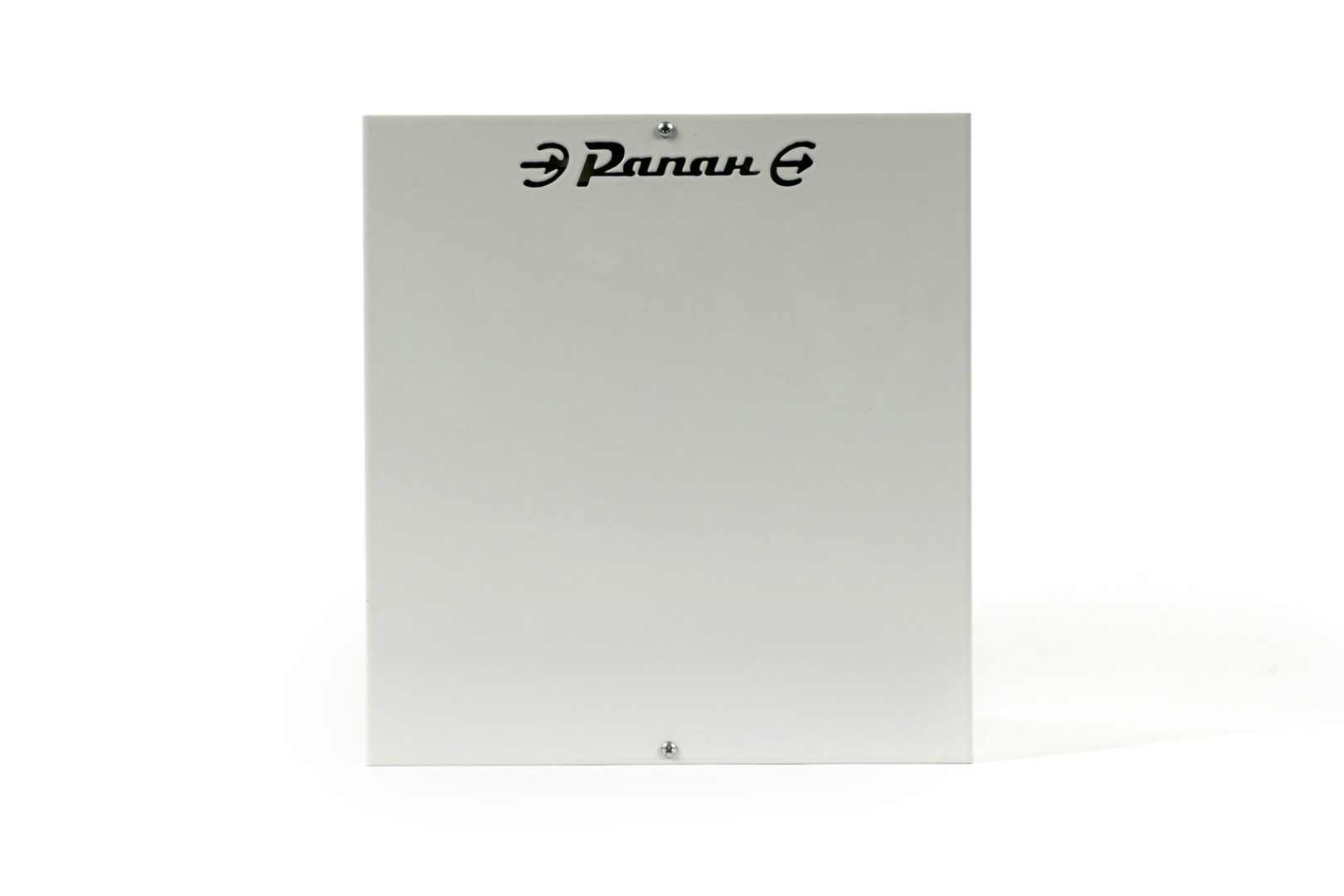

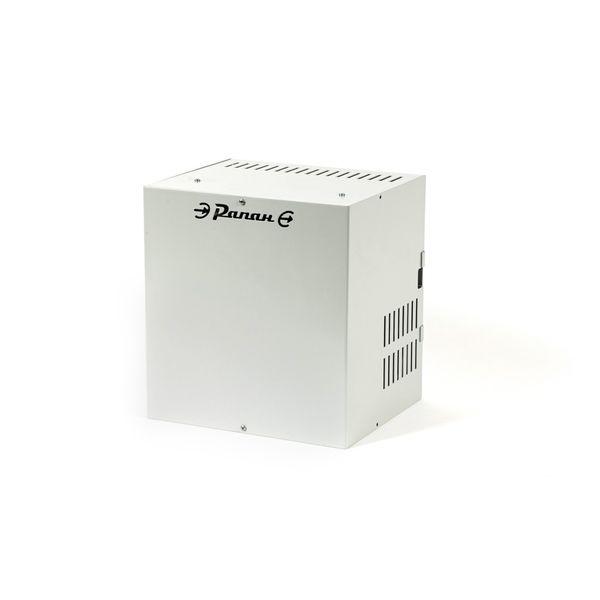

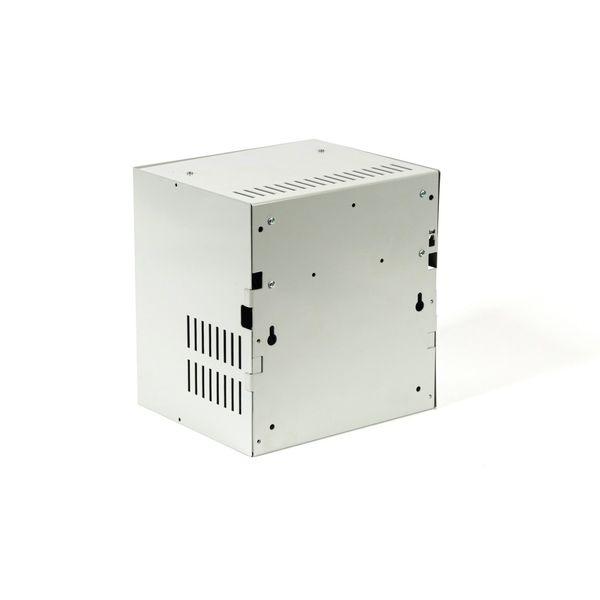

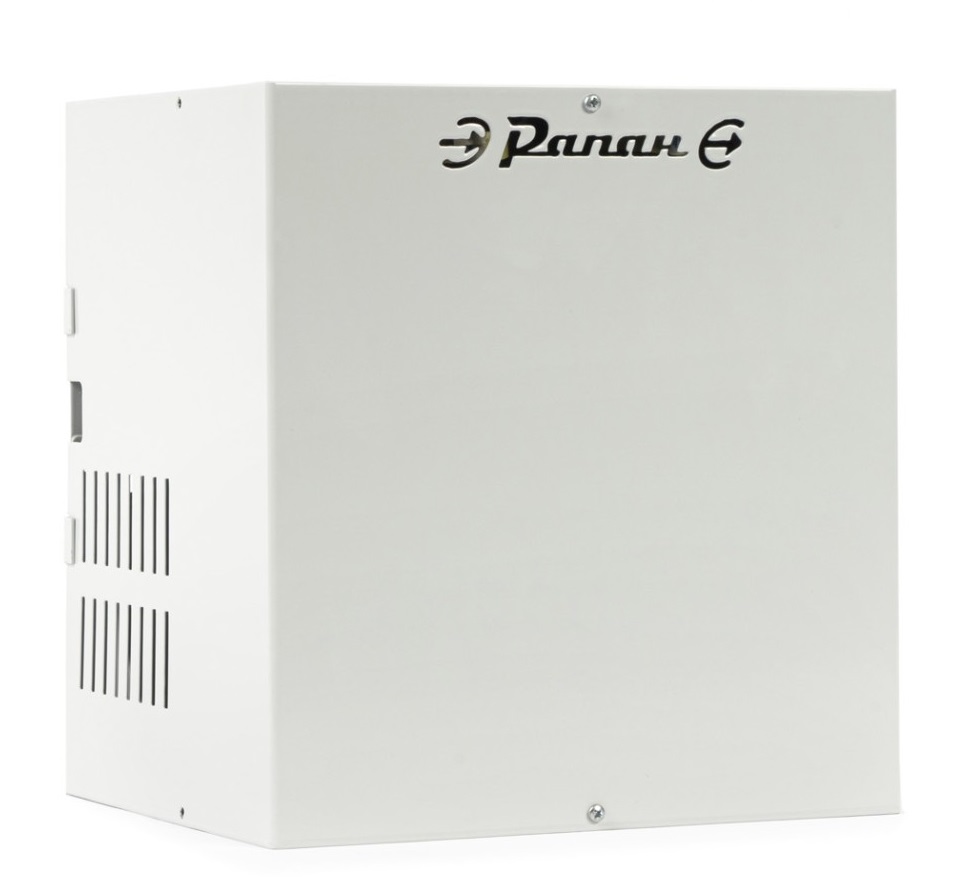

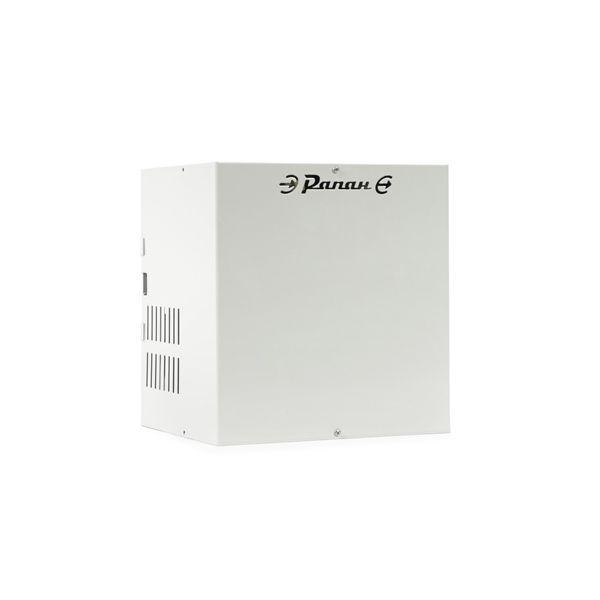

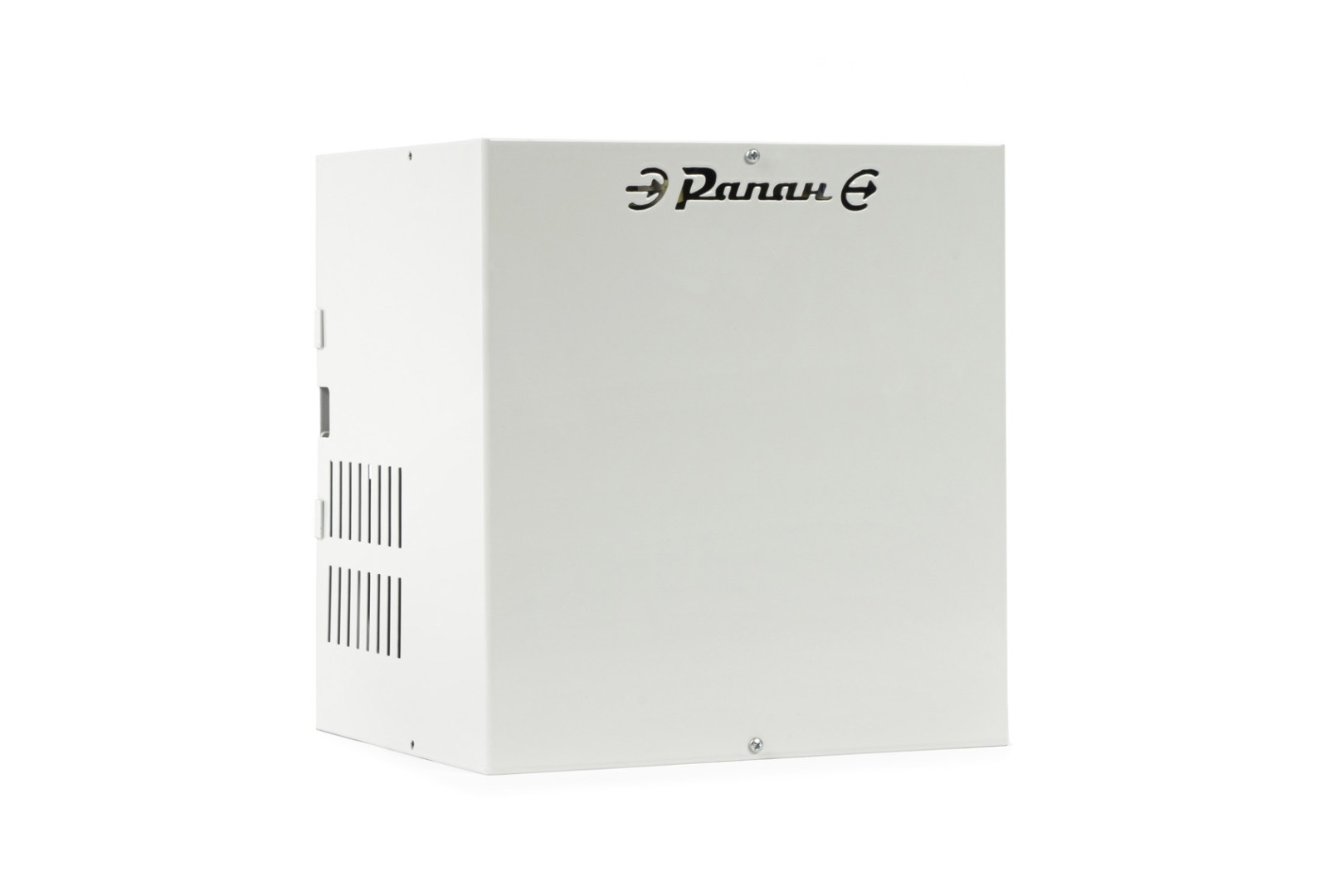

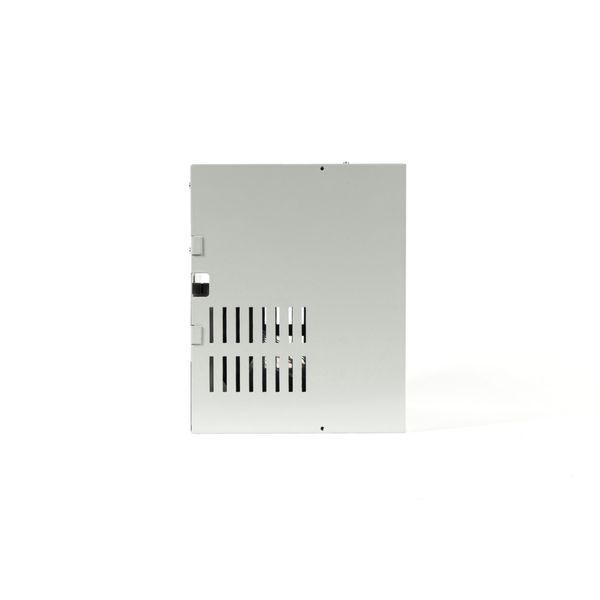

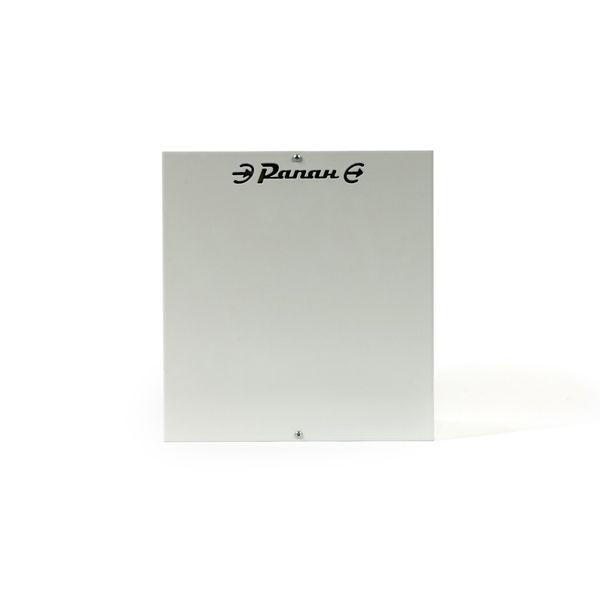

Блок бесперебойного питания RAPAN-100 исп.V.8

Код товара: 144

12 В, 10 А, 8 выходов по 0,5…1 А. Дополнительный выход (клеммы) для питания видеорегистраторов и другой аппаратуры до 4 А, защита от КЗ и перегрузки выходов, посредством самовосстанавливающихся предохранителей, внутренняя индикация состояния каждого канала, корпус под 26 Ач, защита АКБ от глубокого разряда, КЗ и переполюсовки. Разъёмные колодки подключения.

Особенности ББП RAPAN-100 исп.V.8

  • защита от переполюсовки клемм АКБ;
  • защита от короткого замыкания в нагрузке;
  • защита от глубокого разряда АКБ;
  • защита выходов по току при помощи самовосстанавливающихся предохранителей.

Технические характеристики ББП RAPAN-100 исп.V.8

1 Входная сеть (переменного тока)  напряжение, В 150...250
 частота, Гц 50 ±1
2 Выходное напряжение (постоянного тока), В  режим «ОСНОВНОЙ» 13,5...13,9
 режим «РЕЗЕРВ» 10,0...12,5
3 Число выходных каналов, шт 8
4 Ток  каждого канала, А, не более (допускается объединение каналов) 0,5
5 Суммарный ток по всем каналам, А, не более 4,0
6 Ток доп. выхода 12В, А, не более 4,0
7 Ток заряда АКБ, А не более 2,0
8 Максимальный суммарный ток по всем выходам, включая доп. выход и ток заряда АКБ, А не более 10
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение  выходного напряжения в режиме «РЕЗЕРВ», В 10,5...11,0
10 Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ,  не более 100
11 Максимальная мощность, потребляемая от сети переменного тока, ВА, не более 30
12 Аккумуляторы герметичные свинцово-кислотные  соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1) количество, шт 1
номинальное напряжение, В 12
емкость, Ач 26
13 Сечение проводов подводимых к клеммам, мм2, , не более «СЕТЬ» 1,5
«ВЫХОД»
14 Габаритные размеры ШхВхГ, мм, не более 210 х 285 х150
15 Масса (без АКБ), кг, не более НЕТТО (БРУТТО) 2,25 (2,45)
16 Условия эксплуатации: температура окружающей среды 0...+40°С; относительная влажность воздуха не более 90%; отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.)

Код товара: 144

12 В, 10 А, 8 выходов по 0,5…1 А. Дополнительный выход (клеммы) для питания видеорегистраторов и другой аппаратуры до 4 А, защита от КЗ и перегрузки выходов, посредством самовосстанавливающихся предохранителей, внутренняя индикация состояния каждого канала, корпус под 26 Ач, защита АКБ от глубокого разряда, КЗ и переполюсовки. Разъёмные колодки подключения.

Гарантия: 1,5 года

Источники питания серии «СКАТ» соответствуют требованиям Технического регламента о требованиях пожарной безопасности ГОСТ Р 53325-2012

Световая индикация:
— наличия сети
— выходного напряжения
— наличия АКБ
Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой пользователем
Защита АКБ от глубокого разряда Защита от переполюсовки клемм АКБ
Автоматическая защита от перегрузки и короткого замыкания на выходе Выдача информационных сообщений:
— «Переход на резерв»
— «Наличие АКБ»
— «Наличие выходного напряжения»
Схема подключения выходов
Возможность подключения внешних устройств посредством диагностического разъема Защита нагрузки от аварии источника
Отсутствие АКБ, замыкание клемм АКБ не влияет на качество выходного напряжения Режим «холодный запуск»

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

Цена с НДС

4820 3100

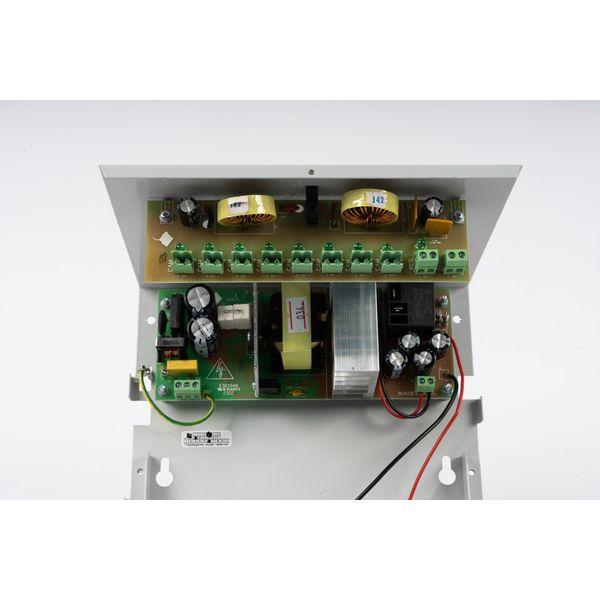

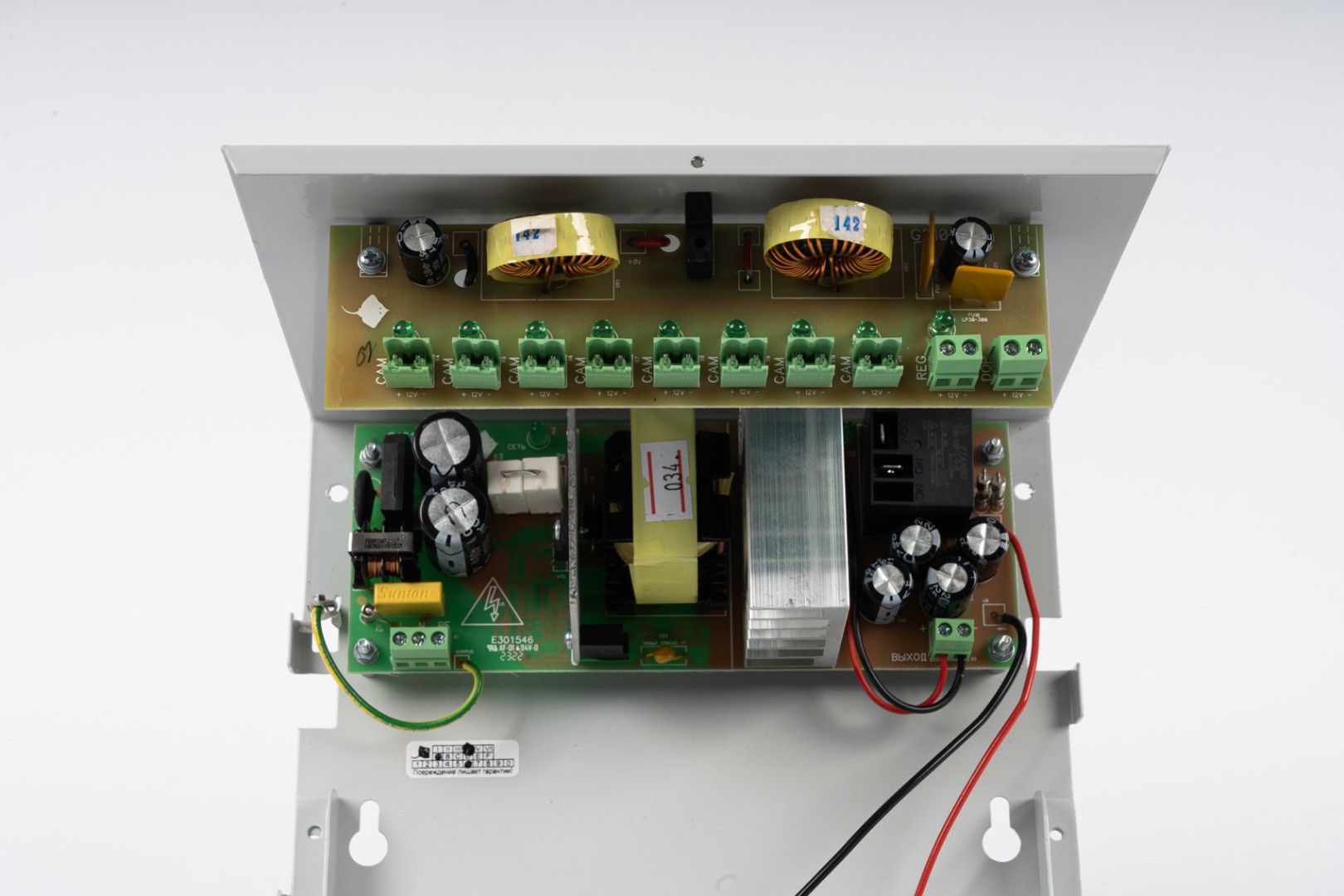

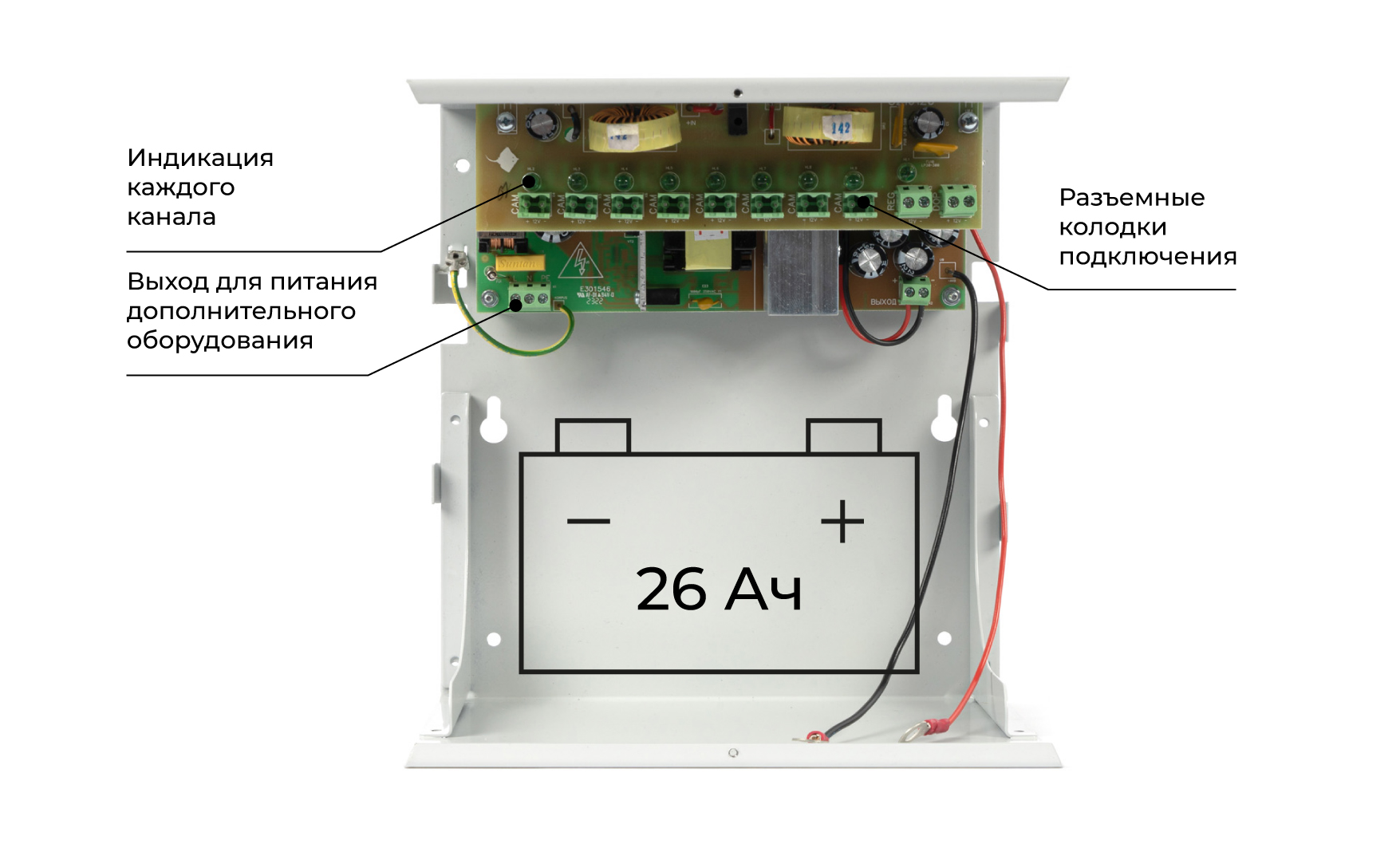

RAPAN-100 исп.V.8 inside

Источник предназначен для питания по восьми выходам видеокамер и других нагрузок с номинальным напряжением питания 12 В и номинальным током потребления по каждому выходу до 0,5 А при работе от сети переменного тока 220 В и в режиме резерва — от аккумуляторной батареи с номинальным напряжением 12 В. Источник имеет дополнительный выход 12 В, 4 А для питания регистраторов и других устройств.

Особенности ББП RAPAN-100 исп.V.8

  • защита от переполюсовки клемм АКБ;
  • защита от короткого замыкания в нагрузке;
  • защита от глубокого разряда АКБ;
  • защита выходов по току при помощи самовосстанавливающихся предохранителей.

Технические характеристики ББП RAPAN-100 исп.V.8

1 Входная сеть (переменного тока)  напряжение, В 150...250
 частота, Гц 50 ±1
2 Выходное напряжение (постоянного тока), В  режим «ОСНОВНОЙ» 13,5...13,9
 режим «РЕЗЕРВ» 10,0...12,5
3 Число выходных каналов, шт 8
4 Ток  каждого канала, А, не более (допускается объединение каналов) 0,5
5 Суммарный ток по всем каналам, А, не более 4,0
6 Ток доп. выхода 12В, А, не более 4,0
7 Ток заряда АКБ, А не более 2,0
8 Максимальный суммарный ток по всем выходам, включая доп. выход и ток заряда АКБ, А не более 10
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение  выходного напряжения в режиме «РЕЗЕРВ», В 10,5...11,0
10 Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ,  не более 100
11 Максимальная мощность, потребляемая от сети переменного тока, ВА, не более 30
12 Аккумуляторы герметичные свинцово-кислотные  соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1) количество, шт 1
номинальное напряжение, В 12
емкость, Ач 26
13 Сечение проводов подводимых к клеммам, мм2, , не более «СЕТЬ» 1,5
«ВЫХОД»
14 Габаритные размеры ШхВхГ, мм, не более 210 х 285 х150
15 Масса (без АКБ), кг, не более НЕТТО (БРУТТО) 2,25 (2,45)
16 Условия эксплуатации: температура окружающей среды 0...+40°С; относительная влажность воздуха не более 90%; отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.)
