Изделие SKAT-UPS 10-3/1-ON-20х9 предназначено для обеспечения однофазным бесперебойным питанием потребителей. Изделие предназначено для эксплуатации в закрытом помещении.

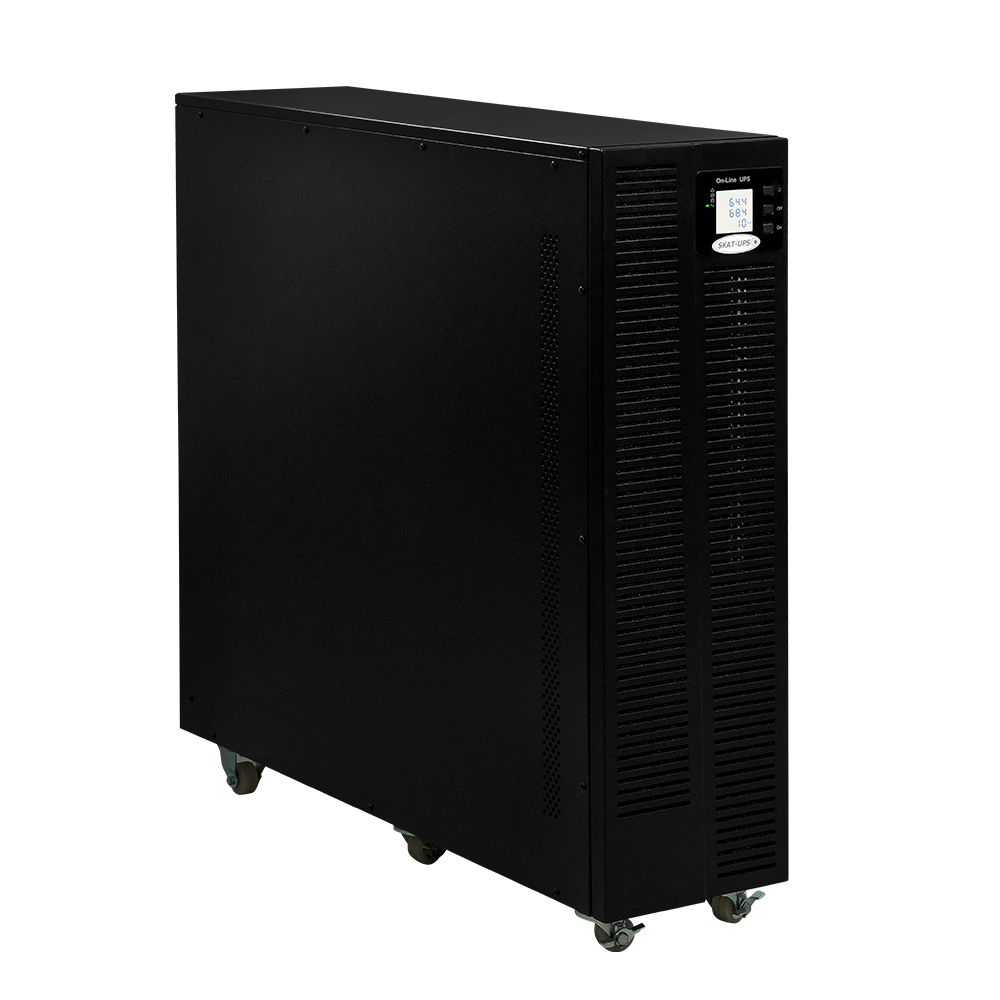

Изделие представляет собой современный экономичный источник бесперебойного питания с системой двойного преобразования напряжения, цифровым управлением, функциями защиты и контроля. Изделие обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
Изделие рассчитано на круглосуточную эксплуатацию в режиме три или одна фазы на входе / одна фаза на выходе и обеспечивает питание переменным током нагрузки общей потребляемой мощностью до 10 кВА / 10 кВт. Напряжение питания 380/400/415 В или 220/230 выбирается пользователем.
Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.

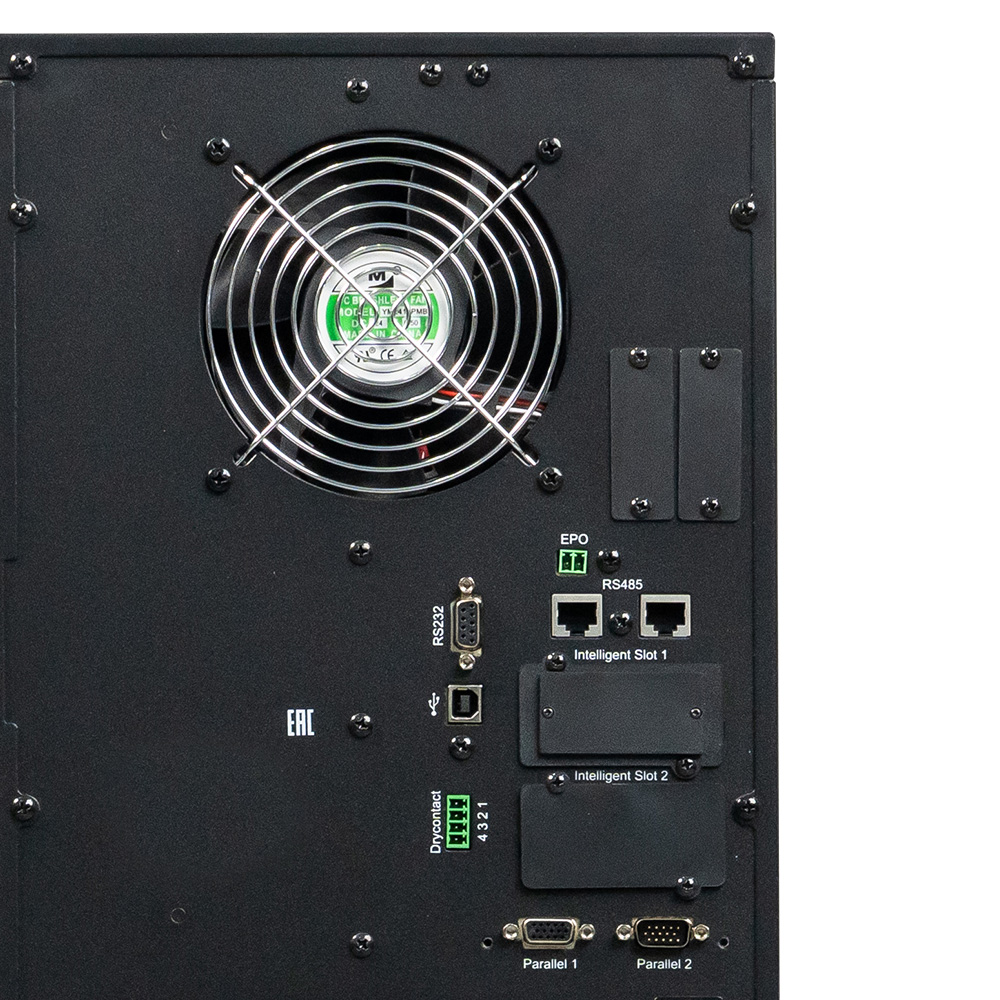

Для мониторинга основных параметров работы ИБП и состояния сети может быть использован SNMP-модуль CY 504.
ПРЕИМУЩЕСТВА УСТРОЙСТВА
| № п/п | Наименование параметра | Значение параметра | |||
| ВХОДНЫЕ ПАРАМЕТРЫ | |||||
| 1 | Типы входного подключения (фазность) | трехфазное | 3 Фазы + Нейтраль + Заземление (3Ph+N+PE) | ||
| однофазное | 1 Фаза + Нейтраль + Заземление (L+N+PE) | ||||
| 2 | Номинальное входное напряжение (тип подключения 3Ph+N+PE), Uном, В, AC | заводская установка | 380 | ||
| настраивается пользователем | 380/400/415 | ||||
| 3 | Номинальное входное напряжение (тип подключения L+N+PE), Uном, В, AC | заводская установка | 220 | ||
| настраивается пользователем | 220/230/240 | ||||
| 4 | Диапазон входного напряжения без перехода в режим работы от батарей, В, AC | 208…478 | |||
| 5 | Номинальная входная частота, (Fном), Гц | 50 | |||
| 6 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 40…70 | |||
| 7 | Входной коэффициент мощности, не менее | 0,99 | |||
| 8 | Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более | 3% | |||
| 9 | Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380В | заводская установка | -45%; +25% | ||
| настраивается пользователем | + 10 %; + 15 %; + 20 %; - 20 %; - 30 % |
||||
| 10 | Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки | заводская установка | % от Uном=220В | -45%; +25% | |
| % от Uном=230В | -45%; +20% | ||||
| % от Uном=240В | -45%; +15% | ||||
| настраивается пользователем | % от Uном=220В | + 10 %; + 15 %; + 20 %; - 10 %; - 20 %; - 30 % |
|||
| % от Uном=230В | + 10 %; + 15 %; -10 %; - 20 %; - 30 % |
||||
| % от Uном=240В | + 10 %; -10 %; - 20 %; - 30 % |
||||
| 11 | Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном | ±10％ | |||
| 12 | Питание от генератора | поддерживается | |||
| ВЫХОДНЫЕ ПАРАМЕТРЫ | |||||
| 13 | Тип выходного подключения (фазность) | 1 Фаза + Нейтраль + Заземление (L+N+PE) | |||
| 14 | Номинальная выходная мощность (Полная, ВА / Активная, Вт) | 10000/10000* | |||
| 15 | Номинальное выходное напряжение (тип подключения L+N+PE), Uном, В, AC | заводская установка | 220 | ||
| настраивается пользователем | 220/230/240 | ||||
| 16 | Выходной коэффициент мощности (PF) | 1,0 | |||
| 17 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1 | |||
| 18 | Отклик переходного напряжения (при линейной нагрузке) | ±5 | |||
| 19 | Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от электросети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % | ±1; ±2; ±4; ±5; ±10 | |||
| 20 | Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц | 50±0,1% или 60±0,1% |
|||
| 21 | Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | |||
| 22 | Время переключения из режима «ОСНОВНОЙ» в режимы РЕЗЕРВ» или «БАЙПАС», мс> | 0 | |||
| 23 | Коэффициент мощности в резерве | Количество внешних АКБ, шт. | 20 | 1,0 | |
| 18 | 0,9 | ||||
| 16 | 0,8 | ||||
| 24 | Коэффициент нелинейных искажений напряжения на выходе (THDv), %, не более | линейная нагрузка | 2 | ||
| нелинейная нагрузка | 5 | ||||
| 25 | Форма выходного напряжения | синусоидальная | |||
| ЭФФЕКТИВНОСТЬ | |||||
| 26 | Коэффициент полезного действия, %, не менее | 94,5 | |||
| АККУМУЛЯТОРНАЯ БАТАРЕЯ | |||||
| 27 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||||
| 28 | Рекомендуемая ёмкость АКБ внешних, Ач | от 40** | |||
| 29 | Количество АКБ (настраивается пользователем, заводская установка - 20 шт), шт. | 16(±96В)/ 18(±108В)/ 20(±120В) |
|||
| 30 | Ток заряда АКБ (может быть установлен в соответствии с емкостью используемого аккумулятора), А, не более | 1,35 | |||
| ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ | |||||
| 31 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»), в % от номинальной нагрузки | >100% — ≤110% | через 60 мин | ||
| >110% — ≤125% | через 10 мин | ||||
| >125% — ≤150% | через 1 мин | ||||
| > 150% | немедленно | ||||
| 32 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) | >100% — ≤110% | через 10 мин | ||
| >110% — ≤125% | через 1 мин | ||||
| >125% — ≤150% | через 5 с | ||||
| > 150% | немедленно | ||||
| 33 | Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая D), А | 63 | |||
| 34 | Короткое замыкание (остановка всей системы), А | 150 (пик) | |||
| 35 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 250х900х868 | ||
| в упаковке | 345х705х820 | ||||
| 36 | Масса, НЕТТО (БРУТТО), кг, не более | 125 (130) | |||
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |||||
| 37 | Диапазон рабочих температур, °С | 0…+40 | |||
| 38 | Максимальная относительная влажность воздуха (без конденсации), % | 95 | |||
| 39 | Высота над уровнем моря, не более, м | 1500*** | |||
| 40 | Температура хранения, °С | -25…55 | |||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||||
| 41 | Степень защиты оболочкой по ГОСТ 14254 | IP20 | |||
