Источник вторичного электропитания резервированный СКАТ-1200У Li-ion

Код товара: 276

12 В, 6,5 А
Встроенная Li-Ion АКБ 17 Ач, 12 В в комплекте
Защита АКБ от разряда и КЗ в нагрузке
Время работы от АКБ на максимальной нагрузке 2,5 часа

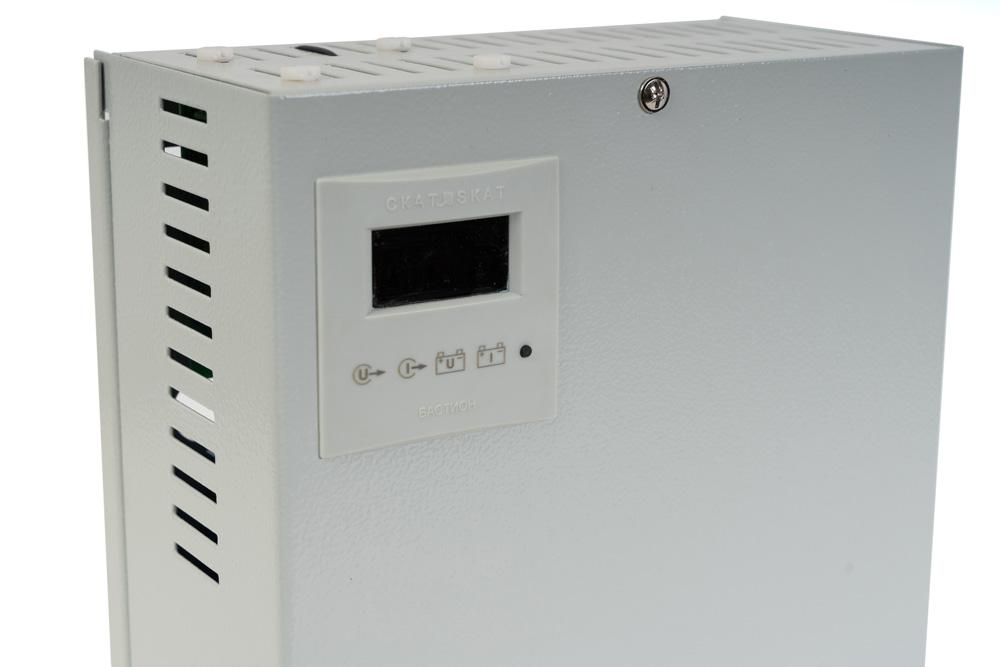

Цифровой дисплей
Холодный пуск
Гарантия на весь срок службы — 10 лет

Источник вторичного электропитания резервированный СКАТ-1200У Li-ion соответствует требованиям ГОСТ Р53325-2012, рассчитано на непрерывную круглосуточную работу, предназначено для эксплуатации в закрытых помещениях.

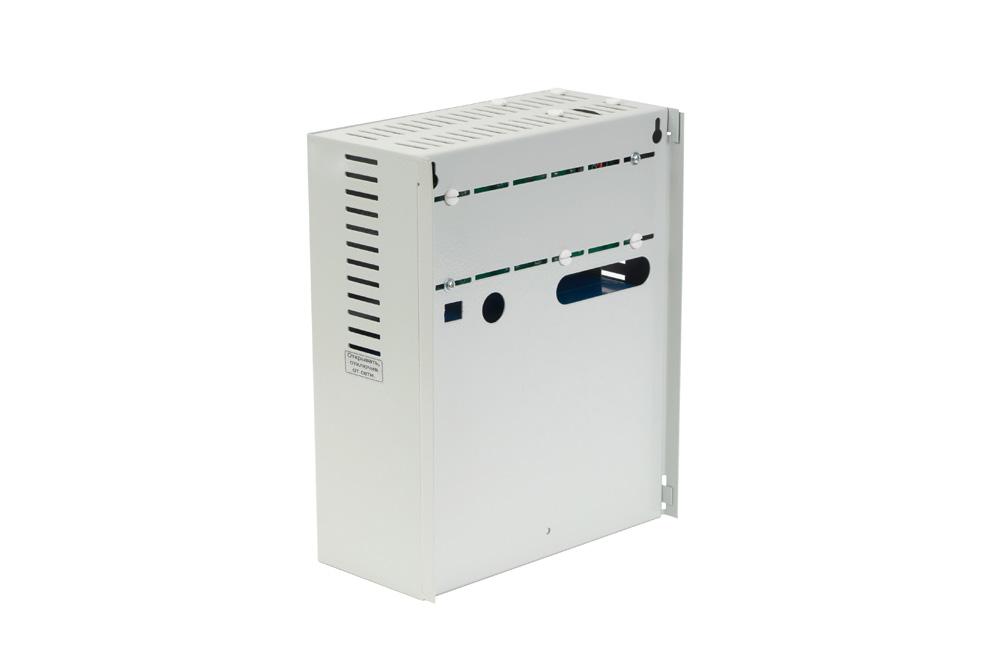

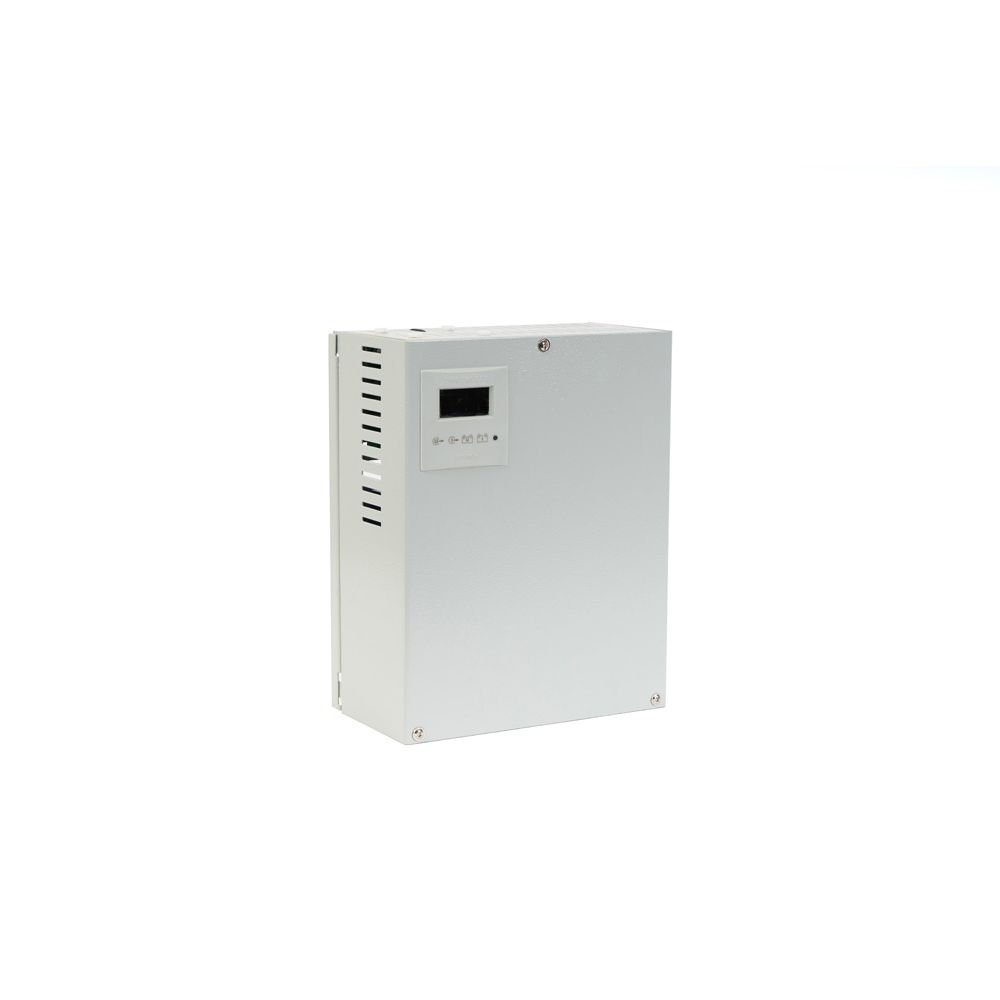

Общий вид изделия

Встроенная Li-ion АКБ обладает следующими преимуществами:

высокий уровень удельной ёмкости и плотности разрядного тока;
минимальный саморазряд (при 20 °С – не более 3% в год);
длительный срок службы (до 10 лет);
большое количество циклов заряда-разряда;
работоспособность в широком диапазоне температур;
высокая сохранность запасенной энергии и постоянная готовность к работе;
отсутствие необходимости обслуживания.

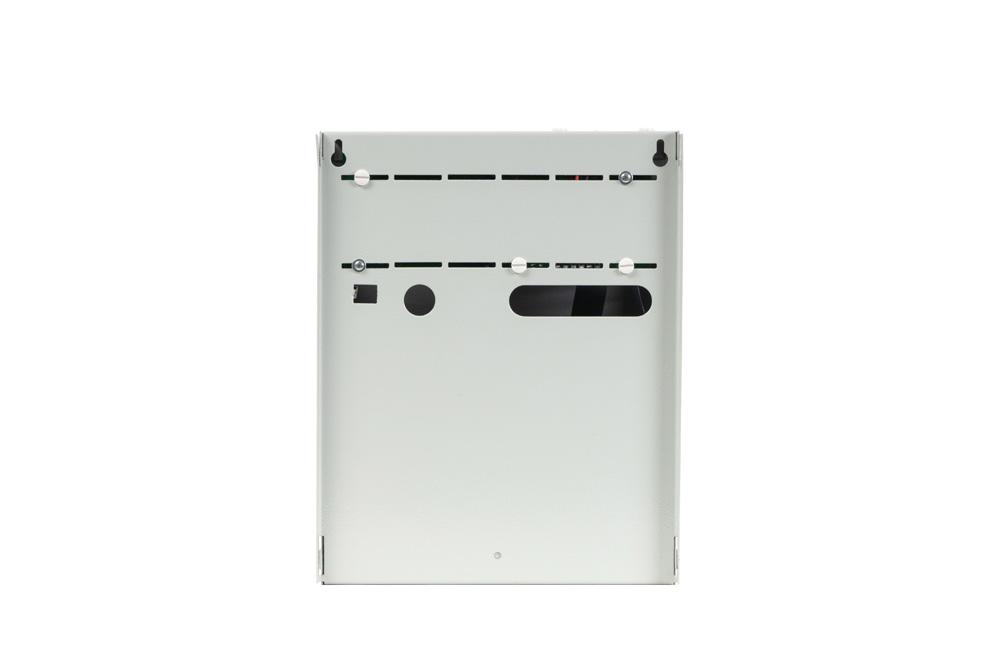

Общий вид изделия

Подготовка к работе

проверить правильность произведенного монтажа в соответствии со схемой подключения (см. рис.2).
подать сетевое напряжение (перевести тумблер автомата защиты в положение «включено»).
убедиться, что индикаторы светятся непрерывно и напряжение на нагрузке соответствует данным, указанным в табл. 1.
отключить сетевое напряжение и убедиться, что источник перешел на резервное питание (индикатор «СЕТЬ» погас, индикатор «ВЫХОД» продолжает светиться непрерывно), напряжение на нагрузке соответствует данным, указанным в табл. 1.
при подключении к релейному выходу “ПЕРЕХОД НА РЕЗЕРВ” убедиться, что индикатор цепи дистанционного контроля светится.
закрыть крышку корпуса и опломбировать ее.
подать сетевое напряжение (индикатор «СЕТЬ» вновь должен светиться).

Схема каскадного подключения

Особенности СКАТ-1200У Li-ion

питание нагрузки постоянным стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети;
оптимальный заряд АКБ при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
автоматический переход на резервное питание от встроенной АКБ (режим «РЕЗЕРВ») при отключении электрической сети;
резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы;
сохранение номинальных параметров при изменении входного напряжения питания в широких пределах (см. п. 1);
защита АКБ от глубокого разряда;
защита от переполюсовки клемм АКБ;
сохранение работоспособности при обрыве или коротком замыкании цепи АКБ (при наличии напряжения питающей сети);
функция «холодный пуск»: восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения;
световая индикация (индикатор «СЕТЬ») наличия сетевого напряжения;
световая индикация (индикатор «АКБ») процесса заряда АКБ;
световая индикация (индикатор «ВЫХОД») наличия выходного напряжения;
индикация выходного напряжения посредством цифрового дисплея;
защита АКБ при коротком замыкании в нагрузке;
автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети;
время технической готовности к работе не более 2 с после подключения к источнику сетевого напряжения или АКБ.

Технические характеристики СКАТ-1200У Li-ion

1	Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В		170…242
2	Выходное напряжение постоянного тока, В	режим «ОСНОВНОЙ»	13,2…13,95
		режим «РЕЗЕРВ»	10,5…12,5
3	Номинальный ток нагрузки, A, не более		5,5
	ВНИМАНИЕ! Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ток нагрузки не превышает значений, указанных в п. 3.
4	Максимальный ток нагрузки в режиме «ОСНОВНОЙ», кратковременно (20 с), А, не более		6,5
5	Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более		5,6
	ВНИМАНИЕ! Максимальный ток нагрузки, указанный в п. 5 обеспечивает только исправная и полностью заряженная АКБ. Продолжительность такого режима ограничена и зависит от величины тока нагрузки, состояния АКБ и частоты отключения электроэнергии.
6	Ток заряда АКБ (максимальный), А		1
7	Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более		0,21
8	Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		10,5…11
	ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. Изделие отключит нагрузку автоматически.
9	Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более		30
10	Мощность, потребляемая от сети без нагрузки, Вт, не более		6
11	Тип встроенной АКБ: Li-ion, номинальным напряжением 12 В
12	Ёмкость встроенной АКБ, Ач		17
13	Количество АКБ, шт.		1
14	Величина напряжения на АКБ, при котором происходит индикация о разряде АКБ В	от	11
		до	11,5
15	Габаритные размеры ШхГхВ, не более, мм	без упаковки	230х285х120
		в упаковке	233х290х127
16	Масса (без АКБ), НЕТТО (БРУТТО), кг, не более		2,45 (2,7)
17	Диапазон рабочих температур, °С		-10…+40
18	Относительная влажность воздуха при 25 °С, %, не более		90
19	Степень защиты оболочкой по ГОСТ 14254-96		IP20
	ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Стандартная гарантия

5 лет
