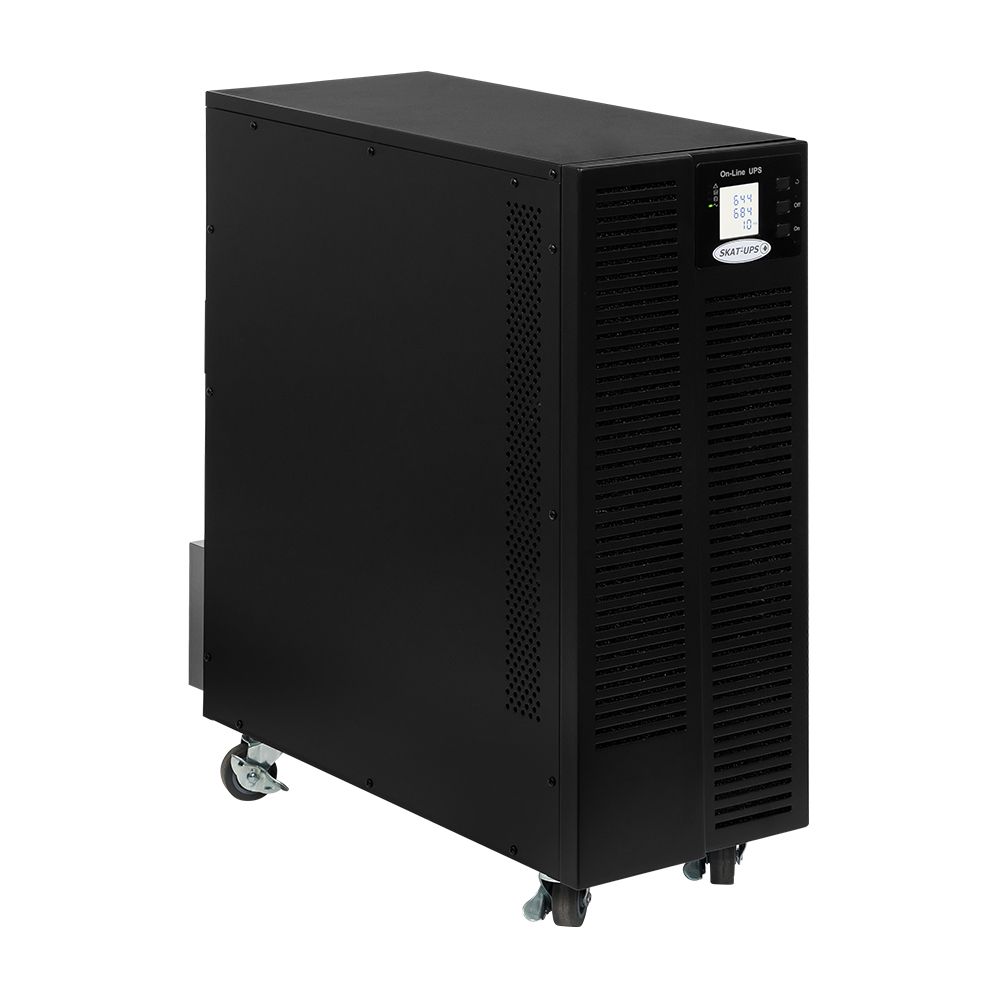

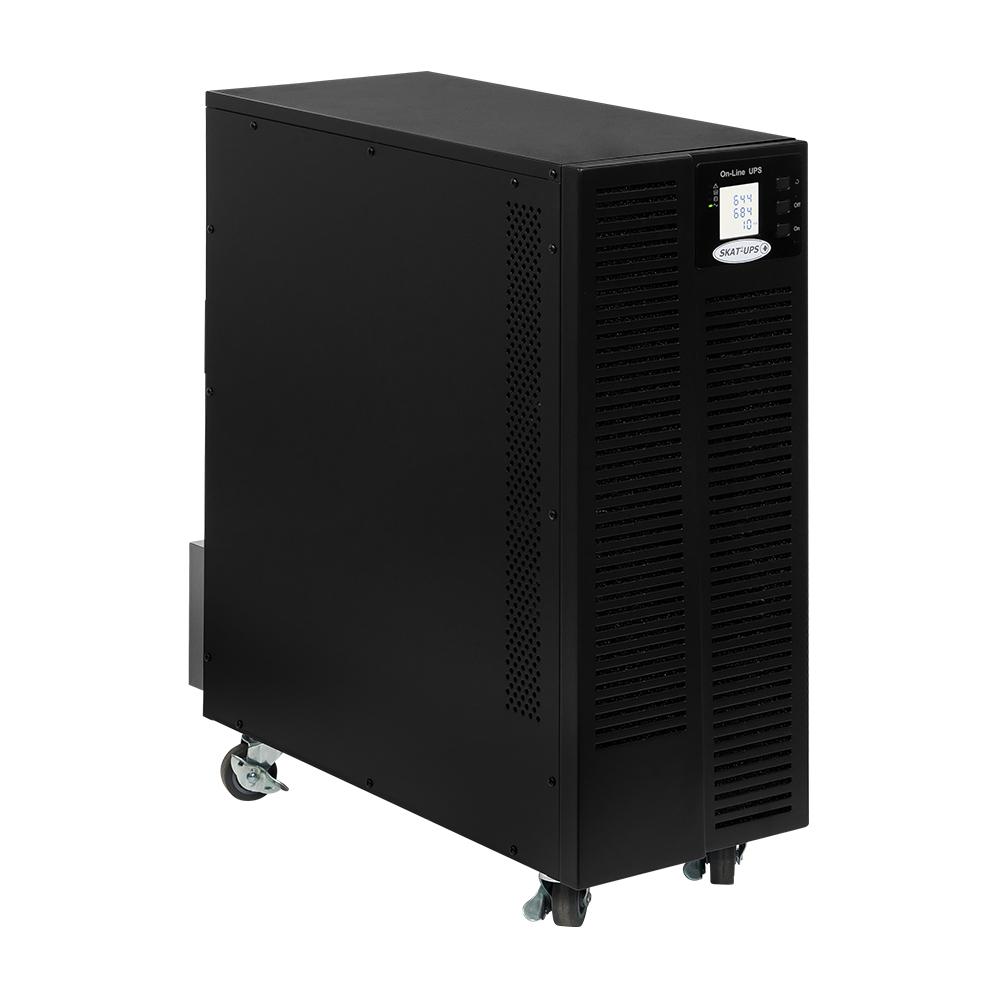

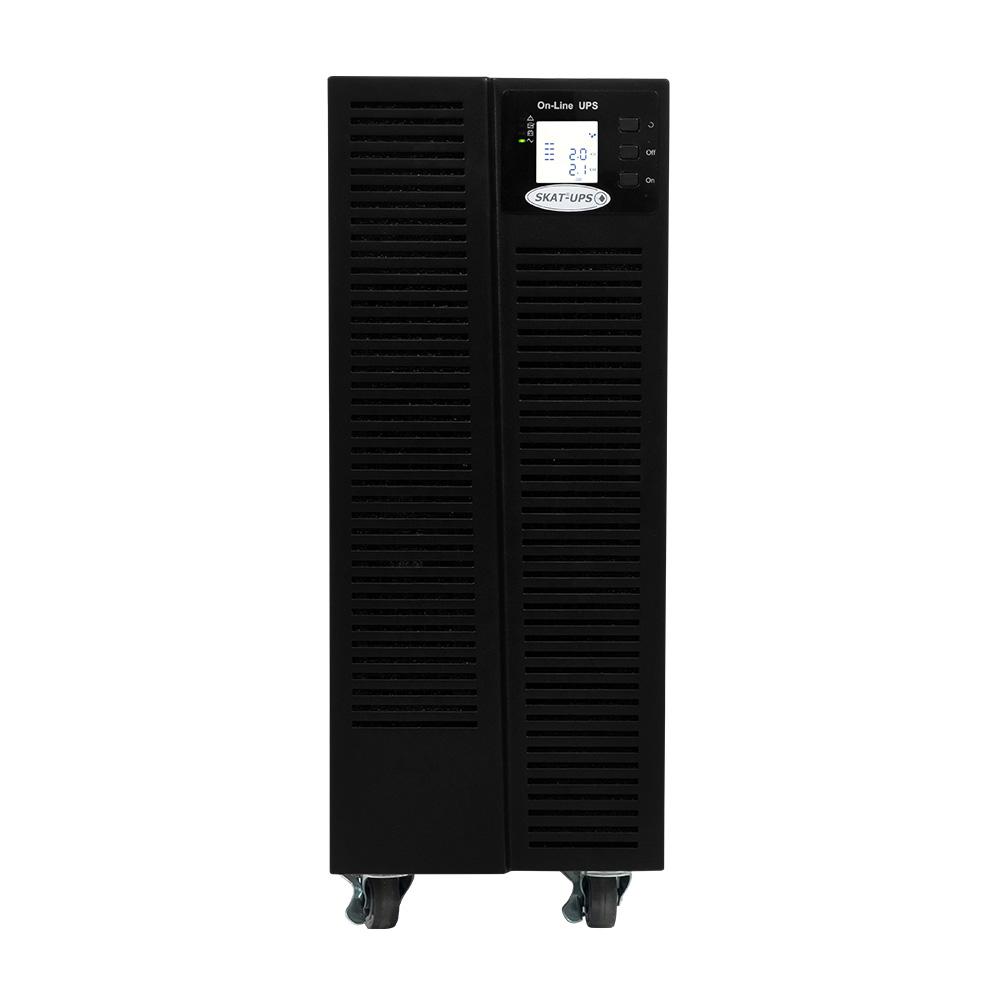

SKAT-UPS 10-3/1-ON – современный программируемый источник бесперебойного питания on-line архитектуры с двойным преобразованием напряжения, возможностью подключения как в трехфазную, так и в однофазную сеть для защиты и резерва однофазных потребителей.
Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
ИБП SKAT-UPS 10-3/1-ON рассчитан на круглосуточную эксплуатацию в режиме три фазы или одна фаза на входе / одна фаза на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Выходной коэффициент мощности 1,0 позволяет подключить больше современного оборудования с активным типом потребляемой мощности. Широкий набор коммуникационных разъемов дает возможность расширенного мониторинга и управления.
Источник бесперебойного питания SKAT-UPS 10-3/1-ON поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
 | ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ ОДНОФАЗНОЙ НАГРУЗКИ В ТРЕХФАЗНОЙ СЕТИ |
 | ОНЛАЙН СХЕМОТЕХНИКА, ЗАЩИТА ОТ ЛЮБЫХ НЕПОЛАДОК В ТРЕХФАЗНОЙ СЕТИ |
 | КОЭФФИЦИЕНТ МОЩНОСТИ (PF) 1,0 |

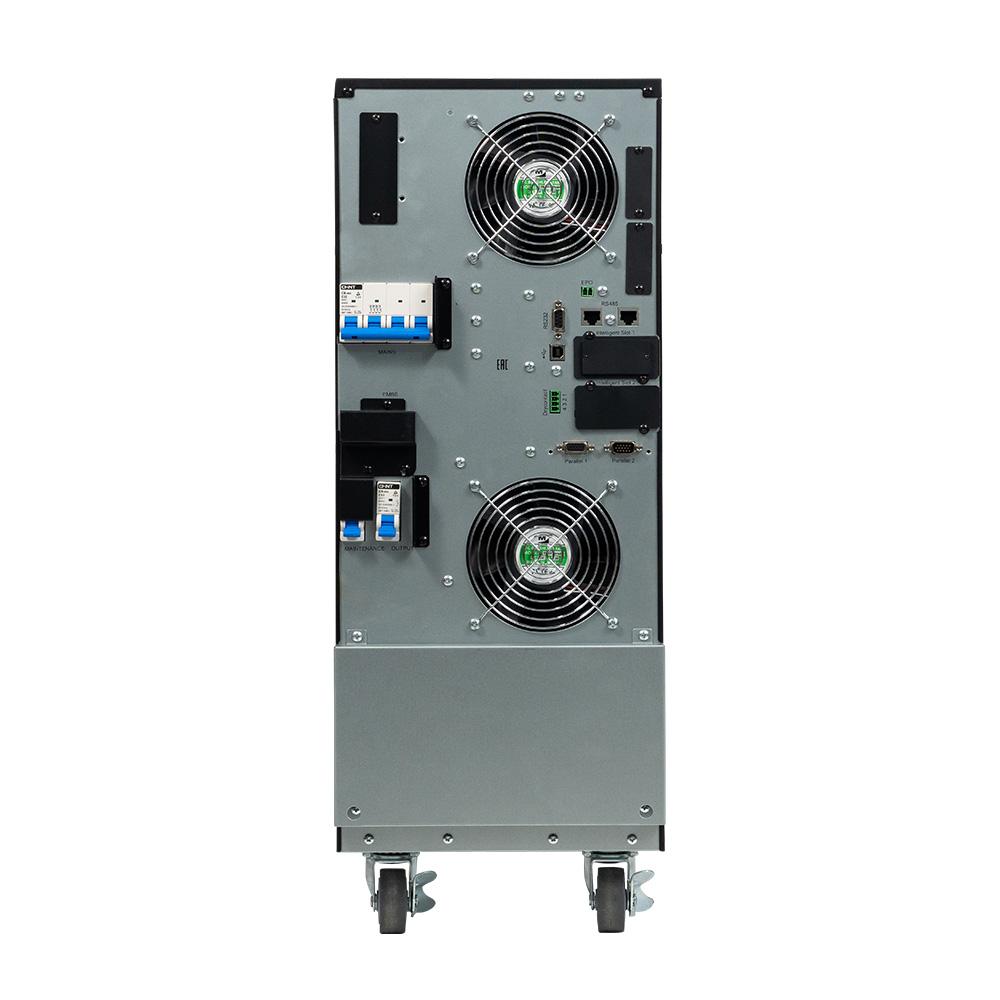

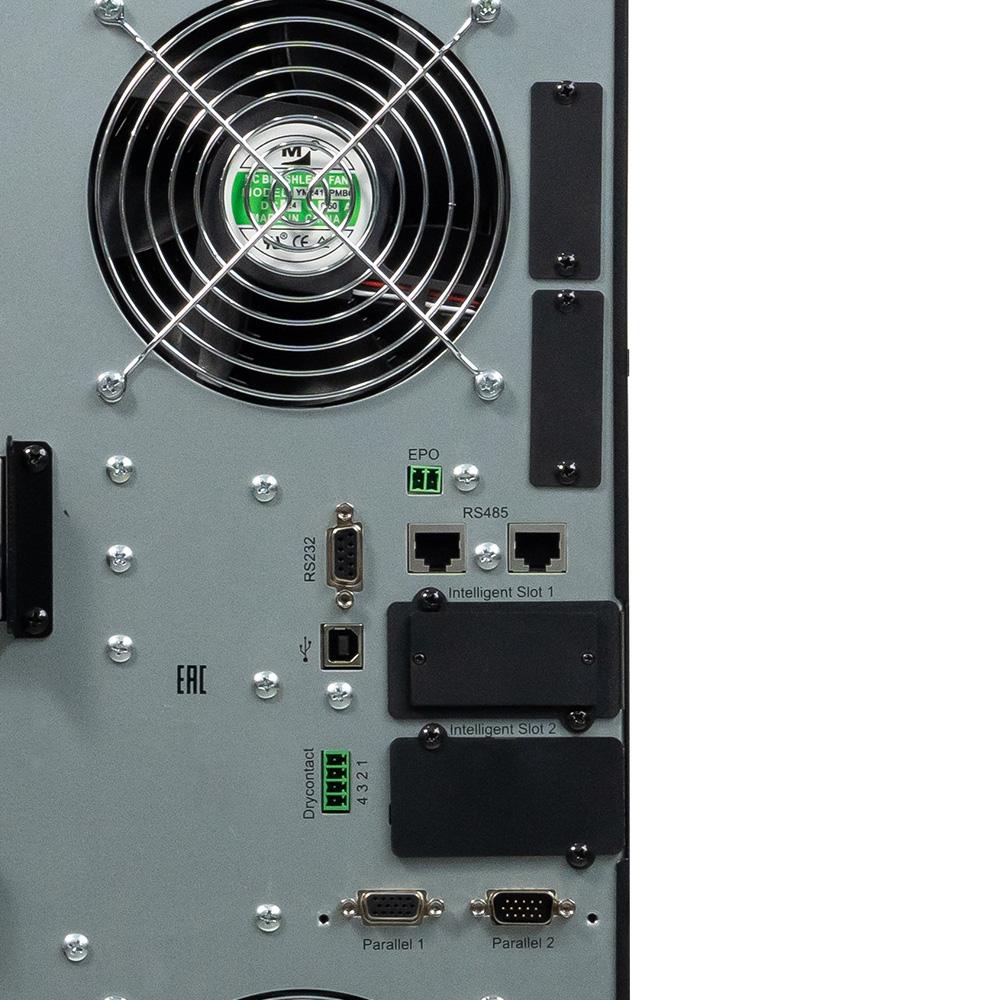

 | ШИРОКИЕ ВОЗМОЖНОСТИ МОНИТОРИНГА, УПРАВЛЕНИЯ И АВАРИЙНОГО ОТКЛЮЧЕНИЯ |
 | ВОЗМОЖНОСТЬ КАСКАДНОГО ПОДКЛЮЧЕНИЯ ДО 4-Х УСТРОЙСТВ |
источник бесперебойного питания - 1 шт.
кабель RS-242 - 1 шт.
кабель USB - 1 шт.
комплект кабельных наконечников - 1 компл.
ответная часть разъема для подключения контакта EPO - 1 шт.
ответная часть разъема информационных выходов в формате «Сухой контакт» - 1 шт.
руководство по эксплуатации - 1 шт.
Российское оборудование, соответствующее высоким стандартам качества и надёжности.
| № | Наименование параметра | Значение параметра | ||
| ВХОДНЫЕ ПАРАМЕТРЫ | ||||
| 1 | Типы входного подключения (фазность) | трехфазное | 3 Фазы + Нейтраль + Заземление (3Ph+N+PE) | |
| однофазное | 1 Фаза + Нейтраль + Заземление (L+N+PE) | |||
| 2 | Номинальное входное напряжение (тип подключения 3Ph+N+PE), Uном, В, AC | заводская установка | 380 | |
| настраивается пользователем | 380/400/415 | |||
| 3 | Номинальное входное напряжение (тип подключения L+N+PE), Uном, В, AC | заводская установка | 220 | |
| настраивается пользователем | 220/230/240 | |||
| 4 | Диапазон входного напряжения без перехода в режим работы от батарей, В, AC | тип подключения 3Ph+N+PE | 208…478 | |
| тип подключения L+N+PE | 120…276 | |||
| 5 | Номинальная входная частота, (Fном), Гц | 50 | ||
| 6 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 40…70 | ||
| 7 | Входной коэффициент мощности, не менее | 0,99 | ||
| 8 | Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более | 3% | ||
| 9 | Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380В | заводская установка | -45%; +25% | |
| настраивается пользователем | + 10%; + 15%; + 20%; - 20%; - 30% | |||
| 10 | Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки | заводская установка | % от Uном=220В | -45%; +25% |
| % от Uном=230В | -45%; +20% | |||
| % от Uном=240В | -45%; +15% | |||
| настраивается пользователем | % от Uном=220В | + 10%; + 15%; + 20%; -10%; - 20%; - 30% | ||
| % от Uном=230В | + 10%; + 15%; -10%; - 20%; - 30% | |||
| % от Uном=240В | + 10%; -10%; - 20%; - 30% | |||
| 11 | Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном | ±10％ | ||
| 12 | Питание от генератора | поддерживается | ||
| ВЫХОДНЫЕ ПАРАМЕТРЫ | ||||
| 13 | Типы выходного подключения (фазность) | 1 Фаза + Нейтраль + Заземление (L+N+PE) | ||
| 14 | Номинальная выходная мощность (Полная, ВА / Активная, Вт) | 10000/10000* | ||
| 15 | Номинальное выходное напряжение (тип подключения L+N+PE), Uном, В, AC | заводская установка | 220 | |
| настраивается пользователем | 220/230/240 | |||
| 16 | Выходной коэффициент мощности (PF) в зависимости от количества внешних АКБ | 20 шт. | 1 | |
| 18 шт. | 0,9 | |||
| 16 шт. | 0,8 | |||
| 17 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1 | ||
| 18 | Отклик переходного напряжения (при линейной нагрузке) | ±5 | ||
| 19 | Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от электросети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % | ±1; ±2; ±4; ±5; ±10 | ||
| 20 | Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц | 50±0,1% или 60±0,1% | ||
| 21 | Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | ||
| 22 | Время переключения из режима «ОСНОВНОЙ» в режимы РЕЗЕРВ» или «БАЙПАС», мс | 0 | ||
| 23 | Коэффициент нелинейных искажений напряжения на выходе (THDv), %, не более | линейная нагрузка | 2 | |
| нелинейная нагрузка | 5 | |||
| 24 | Форма выходного напряжения | синусоидальная | ||
| ЭФФЕКТИВНОСТЬ | ||||
| 25 | Коэффициент полезного действия, %, не менее | режим «ОСНОВНОЙ» | 94,5 | |
| режим «РЕЗЕРВ» | 88,0 | |||
| АККУМУЛЯТОРНАЯ БАТАРЕЯ | ||||
| 26 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| 27 | Рекомендуемая ёмкость АКБ внешних, Ач | от 80** | ||
| 28 | Количество АКБ (настраивается пользователем, заводская установка - 16 шт), шт. | 16 (±96 В) | ||
| 18 (±108 В) | ||||
| 20 (±120 В) | ||||
| 29 | Ток заряда АКБ (может быть установлен в соответствии с емкостью используемого аккумулятора), А, не более | 14 | ||
| ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ | ||||
| 30 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»), в % от номинальной нагрузки | >100% — ≤110% | через 60 мин | |
| >110% — ≤125% | через 10 мин | |||
| >125% — ≤150% | через 1 мин | |||
| > 150% | немедленно | |||
| 31 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) | >100% — ≤110% | через 10 мин | |
| >110% — ≤125% | через 1 мин | |||
| >125% — ≤150% | через 5 с | |||
| > 150% | немедленно | |||
| 32 | Перегрузочные способности в режиме «БАЙПАС» - защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая D), А | 63 | ||
| 33 | Короткое замыкание (остановка всей системы), А | 150 (пик) | ||
| 34 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 250х655х580 | |
| в упаковке | 345х820х705 | |||
| 35 | Масса, НЕТТО (БРУТТО), кг, не более | 34,3 (41,9) | ||
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | ||||
| 36 | Диапазон рабочих температур, °С | 0…+40 | ||
| 37 | Максимальная относительная влажность воздуха (без конденсации), % | 95 | ||
| 38 | Высота над уровнем моря, не более, м | 1500*** | ||
| 39 | Температура хранения, °С | -25…55 | ||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||||
| 40 | Степень защиты оболочкой по ГОСТ 14254 | IP20 | ||
* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.
** АКБ в комплект поставки не входят.
*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже)
Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, деленной на номинальную мощность изделия.
| Высота(м) | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
| Нагрузочный коэффициент | 100% | 95% | 90% | 85% | 80% | 75% | 70% | 65% |
Изделие соответствует ГОСТ 32133.2—2013 (IEC 62040—2:2005) Совместимость технических средств электромагнитная.
