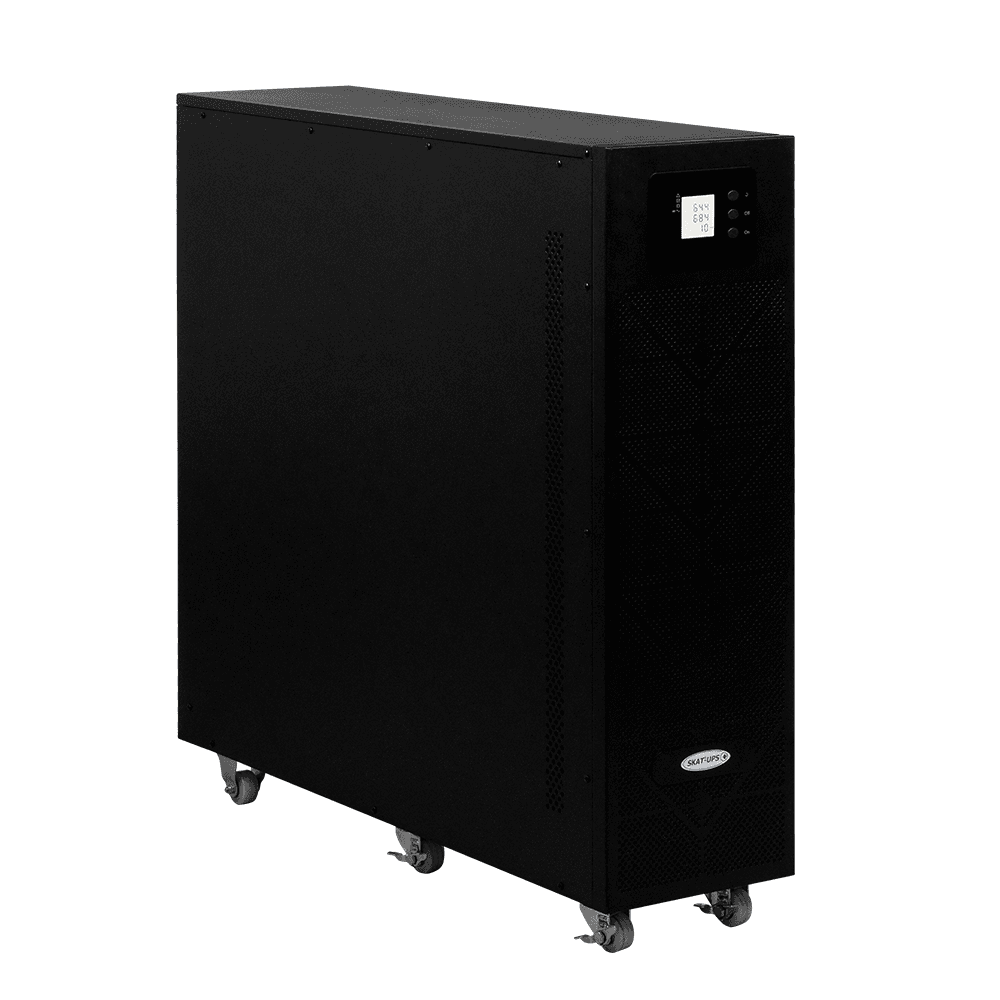

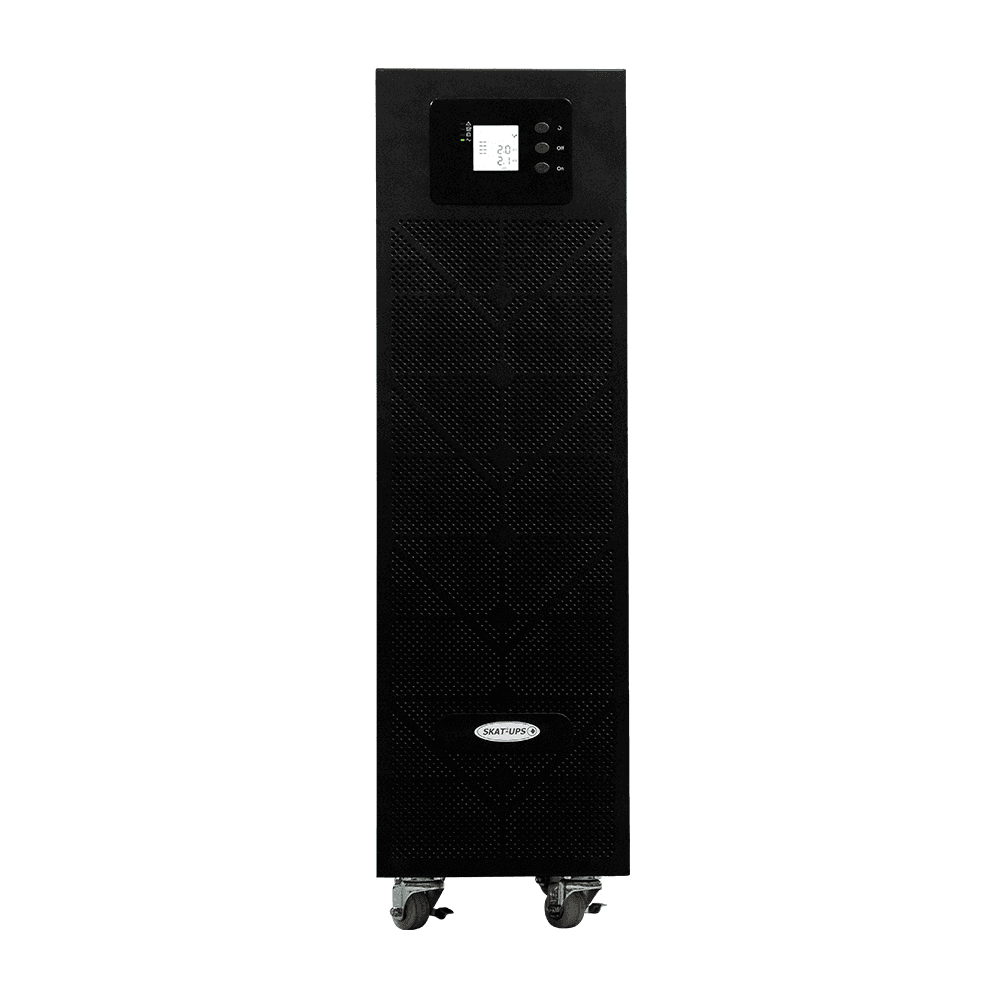

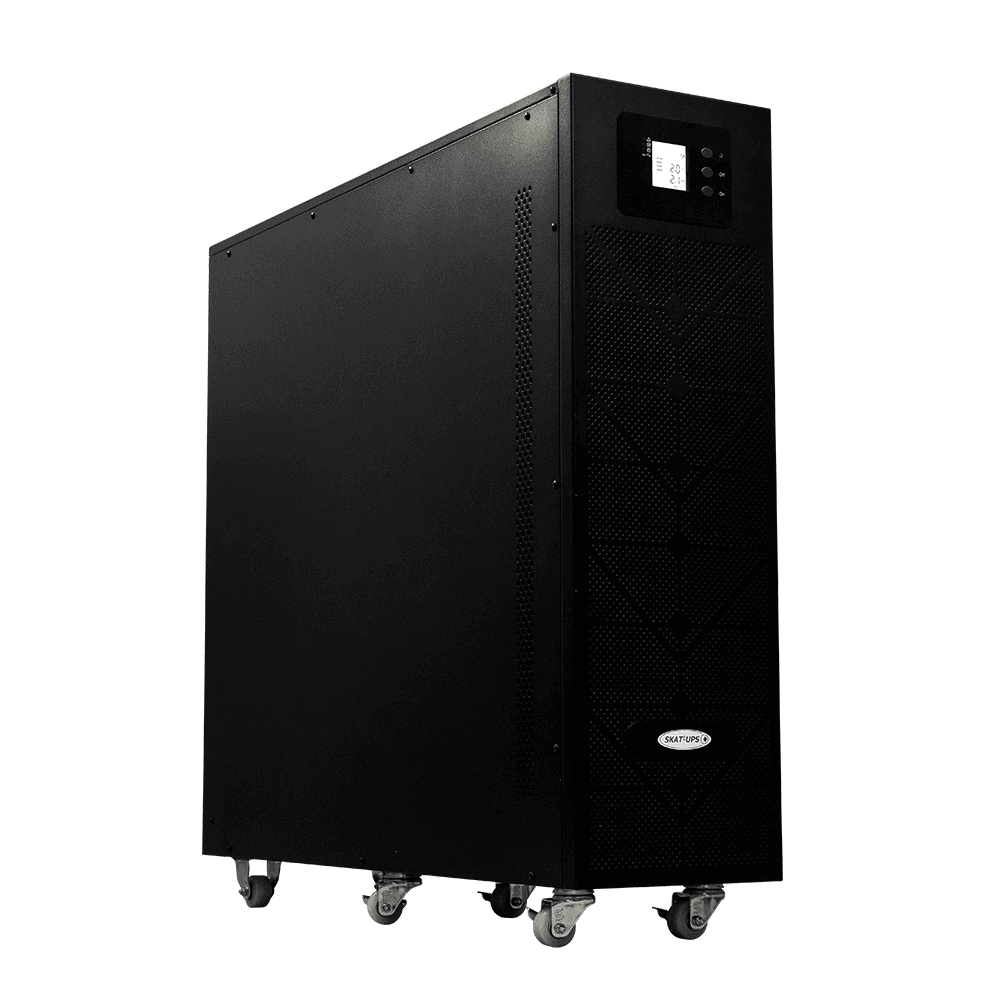

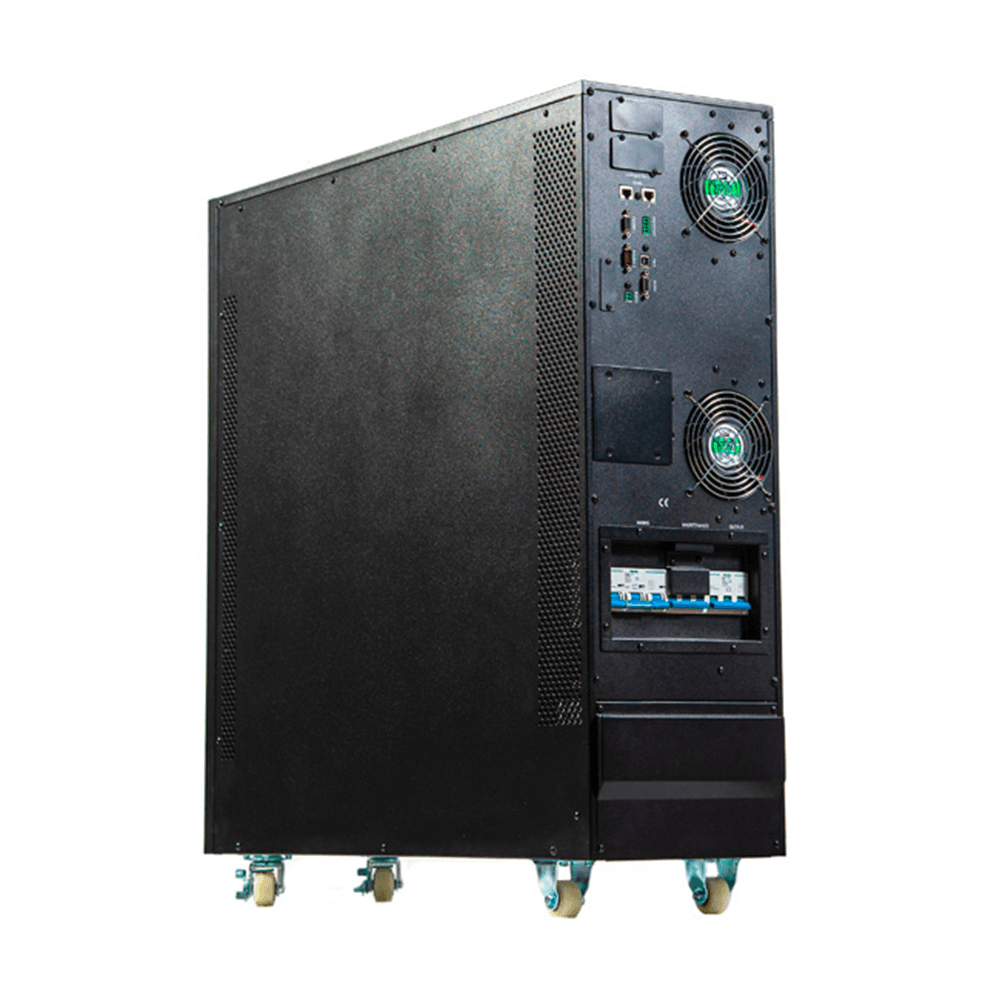

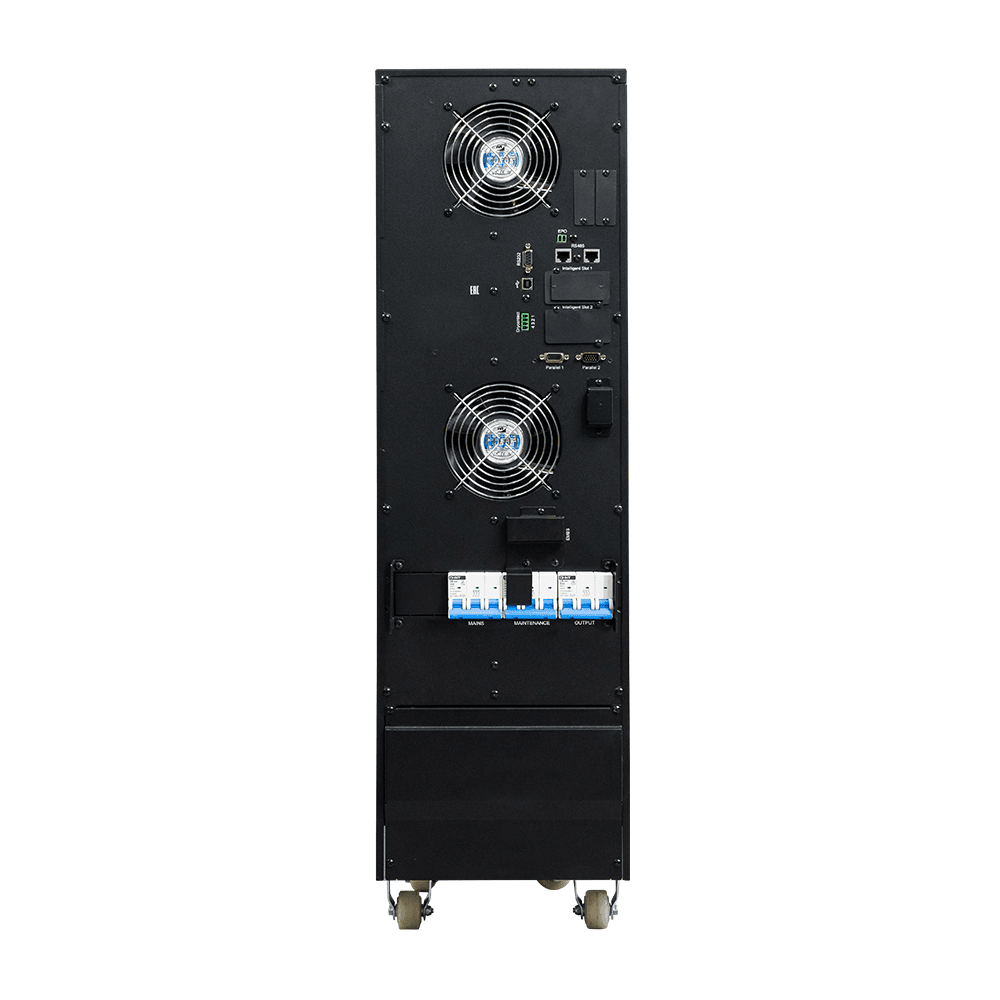

SKAT-UPS 15-3/3-ON-2x(20x9) – современный программируемый источник бесперебойного питания on-line архитектуры с двойным преобразованием напряжения, трехфазным входом и трехфазным выходом.
Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
ИБП SKAT-UPS 15-3/3-ON-2x(20x9) рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 15 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.
Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
 | КОМПАКТНОЕ РЕШЕНИЕ СО ВСТРОЕННЫМИ АКБ ДЛЯ ОПЕРАТИВНОГО РЕЗЕРВА |
 | ОНЛАЙН СХЕМОТЕХНИКА, ЗАЩИТА ОТ ЛЮБЫХ НЕПОЛАДОК В ТРЕХФАЗНОЙ СЕТИ |
 | НИЗКОЕ ЭНЕРГОПОТРЕБЛЕНИЕ И ВЫСОКИЙ КПД – 94,5% |

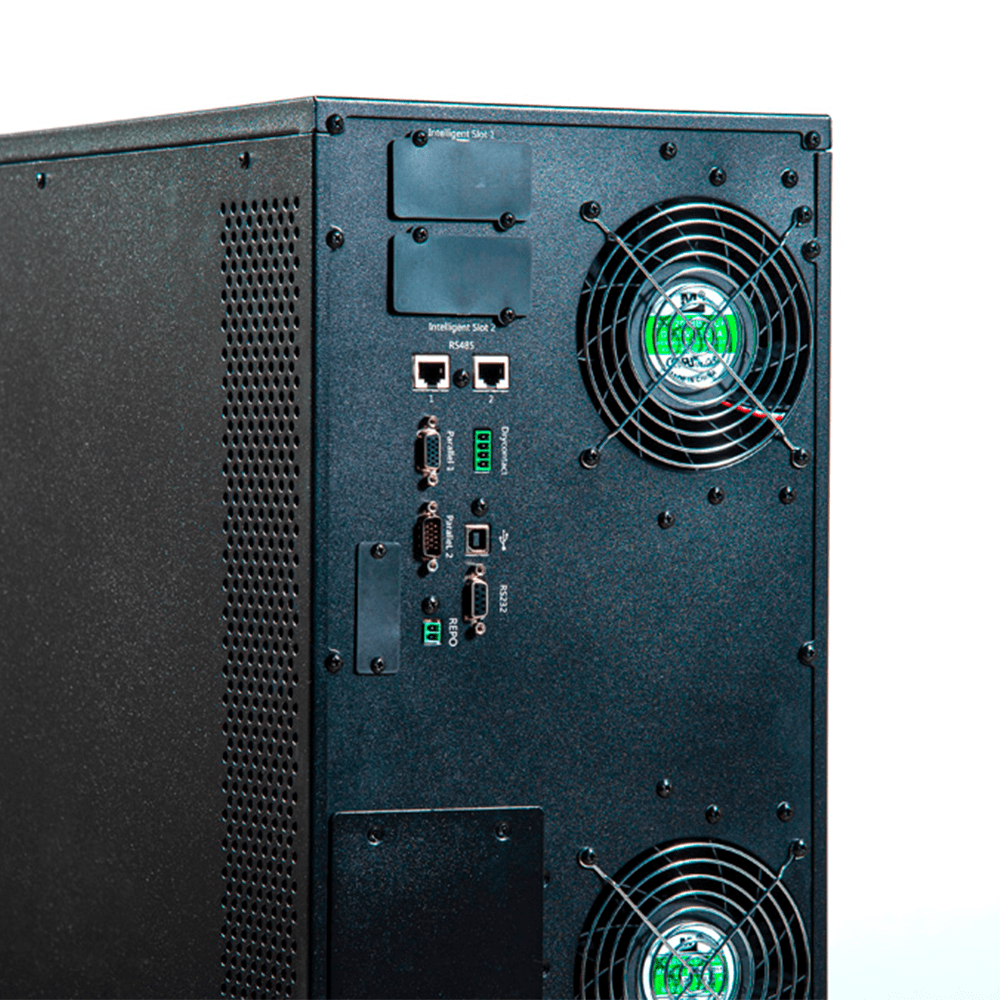

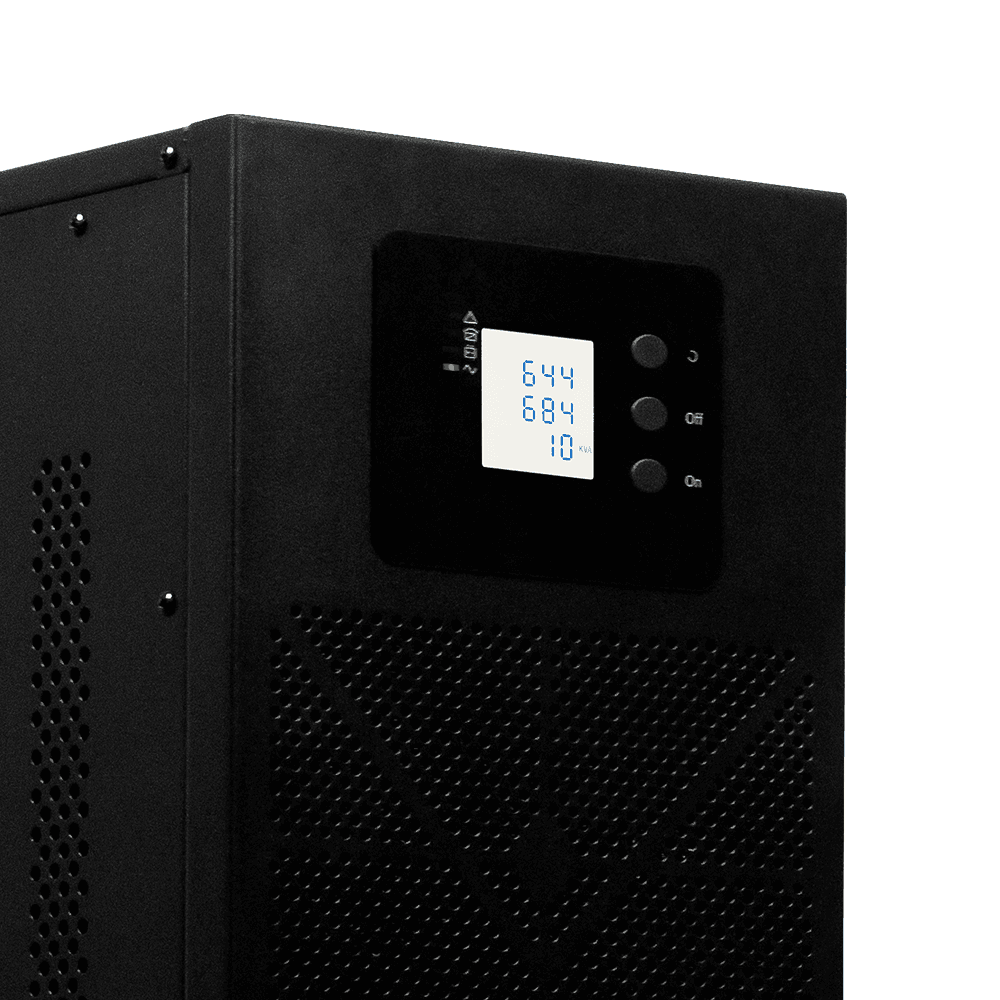

 | ШИРОКИЕ ВОЗМОЖНОСТИ МОНИТОРИНГА, УПРАВЛЕНИЯ И АВАРИЙНОГО ОТКЛЮЧЕНИЯ |
 | ВОЗМОЖНОСТЬ КАСКАДНОГО ПОДКЛЮЧЕНИЯ ДО 4-Х УСТРОЙСТВ |
источник бесперебойного питания - 1 шт.
кабель USB - 1 шт.
кабель RS-242 - 1 шт.
наконечник кабельный (кольцо) - 15 шт.
ответная часть разъема для подключения контакта EPO - 1 шт.
ответная часть разъема информационных выходов в формате «Сухой контакт» - 1 шт.
руководство по эксплуатации - 1 шт.
Российское оборудование, соответствующее высоким стандартам качества и надёжности.
| Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В | заводская установка | 380 | |
| настраивается пользователем | 380/400/415 | ||
| Диапазон входного напряжения без перехода на питание от АКБ | при 100% нагрузки, В | 305... 478 | |
| при 50% нагрузки, В | 208... 478 | ||
| Номинальная частота входного напряжения, (Fном), Гц | 50 | ||
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 45...55 | ||
| Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В | заводская установка | -45%; +25% | |
| настраивается пользователем | + 10 %; + 15 %; | ||
| + 20 %; - 20 %; - 30 % | |||
| Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В | заводская установка | -45%; +25% | |
| настраивается пользователем | + 10 %; + 15%; | ||
| + 20 %; - 20%; - 30%; | |||
| Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном | ±10% | ||
| Входной коэффициент мощности, не менее | 0,99 | ||
| Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более | 3% | ||
| Питание от генератора | поддерживается | ||
| ВЫХОДНЫЕ ПАРАМЕТРЫ | |||
| Номинальная выходная мощность | Полная, ВА | 15000* | |
| Активная, Вт | 13500* | ||
| Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В | заводская установка | 380 | |
| настраивается пользователем | 380/400/415 | ||
| Выходной коэффициент мощности, не менее | 0,9 | ||
| Статическая точность выходного напряжения при изменении нагрузки в пределах 0... 100%, % | ±1 | ||
| Отклик переходного напряжения (при линейной нагрузке) | ±5 | ||
| Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % | ±1; ±2; ±4; ±5; ±10 | ||
| Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц | 50±0,1% или 60±0,1% | ||
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | ||
| Коэффициент мощности в резерве | 0,9 | ||
| Коэффициент нелинейных искажений выходного напряжения (THD), %, не более | линейная нагрузка | 2 | |
| нелинейная нагрузка | 5 | ||
| Форма выходного напряжения | синусоидальная | ||
| ЭФФЕКТИВНОСТЬ | |||
| Режим «ОСНОВНОЙ», %, не менее | 94,5 | ||
| АККУМУЛЯТОРНАЯ БАТАРЕЯ | |||
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| Ёмкость встроенных АКБ, Ач | 9 Ач | ||
| Количество АКБ, шт. | 2х20 | ||
| Ток заряда АКБ, А, не более | 2,7 | ||
| ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ | |||
| Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | ≥ 110% | через 60 мин | |
| 110%–125% | через 10 мин | ||
| 125–150 | через 1 мин | ||
| > 150 | немедленно | ||
| Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) | ≥ 110% | через 10 мин | |
| 110%–125% | через 1 мин | ||
| 125–150% | через 5 с | ||
| > 150% | немедленно | ||

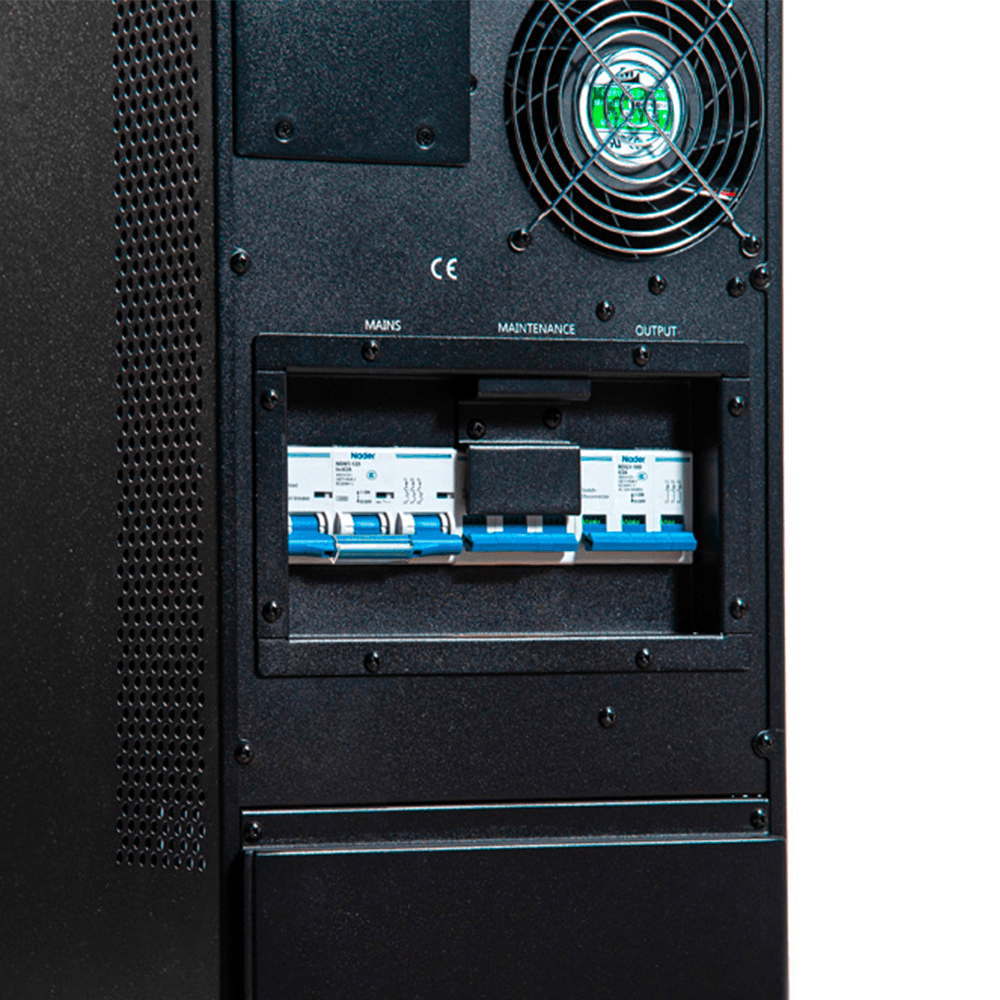

| Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А | 40 | ||
| Габаритные размеры ШхГхВ (без упаковки), не более, мм | 250х828х868 | ||
| Масса, НЕТТО, кг, не более | 171 | ||
| Диапазон рабочих температур, °С | 0...+40 | ||
| Относительная влажность воздуха (без конденсации), %, не более | 90 | ||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т..) | |||
| Степень защиты оболочкой по ГОСТ 14254 | Степень защиты IP20 | ||
