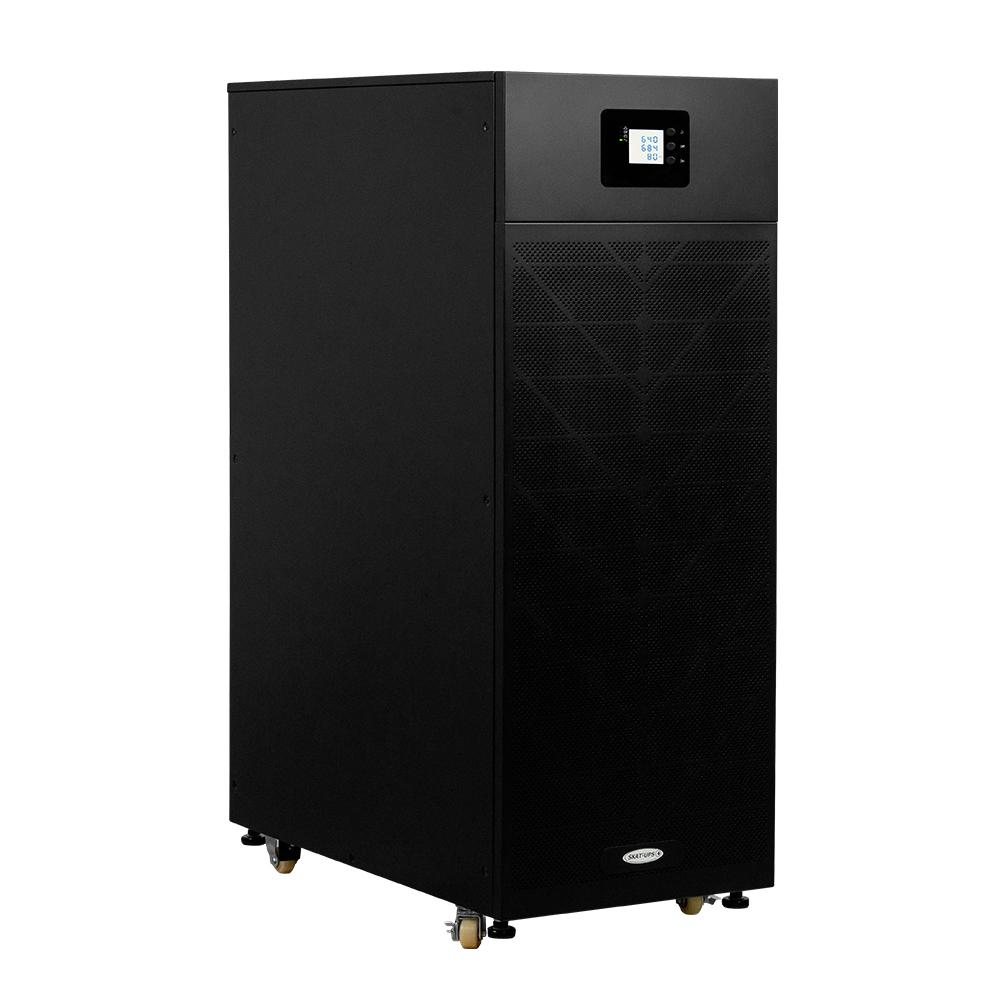

SKAT-UPS 160-3/3-ON – современный программируемый источник бесперебойного питания on-line архитектуры с двойным преобразованием напряжения, трехфазным входом и трехфазным выходом.
Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
ИБП SKAT-UPS 160-3/3-ON рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 160 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.
Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
 | ГИБКИЕ НАСТРОЙКИ ВРЕМЕНИ РЕЗЕРВА ЗА СЧЕТ КОЛИЧЕСТВА ПОДКЛЮЧАЕМЫХ АКБ |
 | ОНЛАЙН СХЕМОТЕХНИКА, ЗАЩИТА ОТ ЛЮБЫХ НЕПОЛАДОК В ТРЕХФАЗНОЙ СЕТИ |
 | КОЭФФИЦИЕНТ МОЩНОСТИ (PF) 1,0 |
 | ШИРОКИЕ ВОЗМОЖНОСТИ МОНИТОРИНГА, УПРАВЛЕНИЯ И АВАРИЙНОГО ОТКЛЮЧЕНИЯ |
 | ВОЗМОЖНОСТЬ КАСКАДНОГО ПОДКЛЮЧЕНИЯ ДО 6-ТИ УСТРОЙСТВ |
| Ёмкость АКБ, Ач | Нагрузка, ВА | ||||||||
| 32000 | 48000 | 64000 | 80000 | 96000 | 112000 | 128000 | 144000 | 160000 | |
| 40x40 | 14 мин | 9 мин | 5 мин | 3 мин | 3 мин | 2 мин | 2 мин | 2 мин | 1 мин |
| 40x50 | 18 мин | 12 мин | 7 мин | 5 мин | 4 мин | 3 мин | 3 мин | 2 мин | 2 мин |
| 40x65 | 25 мин | 15 мин | 11 мин | 9 мин | 6 мин | 5 мин | 4 мин | 3 мин | 3 мин |
| 40x80 | 31 мин | 21 мин | 14 мин | 11 мин | 9 мин | 6 мин | 5 мин | 5 мин | 3 мин |
| 40x100 | 39 мин | 26 мин | 18 мин | 14 мин | 12 мин | 10 мин | 7 мин | 6 мин | 5 мин |
| 40x120 | 49 мин | 31 мин | 23 мин | 17 мин | 14 мин | 12 мин | 11 мин | 9 мин | 6 мин |
| 40x150 | 1ч 02 мин | 39 мин | 29 мин | 23 мин | 18 мин | 15 мин | 13 мин | 12 мин | 11 мин |
| 40x200 | 1ч 22 мин | 55 мин | 39 мин | 31 мин | 26 мин | 22 мин | 18 мин | 16 мин | 14 мин |
источник бесперебойного питания - 1 шт.
кабель USB - 1 шт.
кабель RS-242 - 1 шт.
наконечник кабельный (кольцо) - 18 шт.

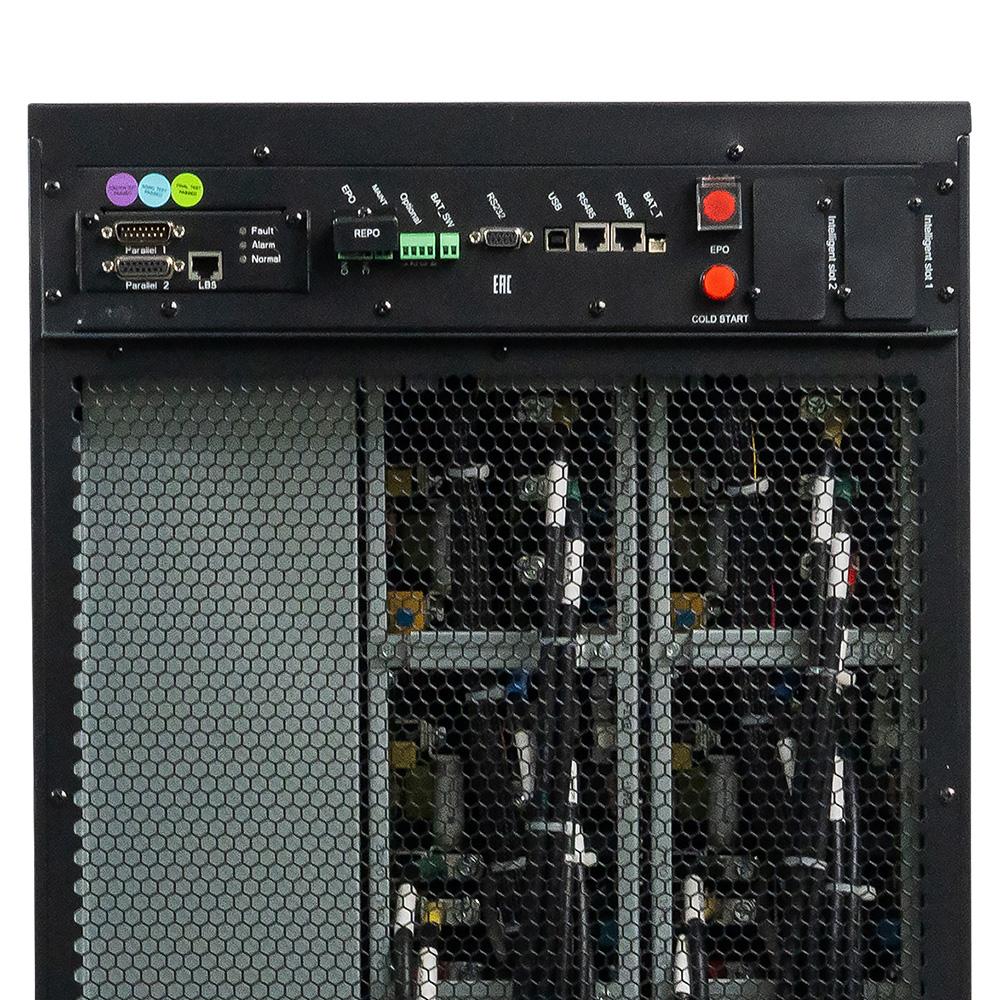

ответная часть разъема для подключения порта BAT_SW-2 пина - 1 шт.
ответная часть разъема для подключения порта MAINT-2 пина - 1 шт.
ответная часть разъема для подключения контакта EPO - 1 шт.
ответная часть разъема для подключения порта Optional-4 пина - 1 шт.
пыльник АКБ - 100 шт.
руководство по эксплуатации - 1 шт.
Российское оборудование, соответствующее высоким стандартам качества и надёжности.
|
Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В |
заводская установка |
380 |
|
|
настраивается пользователем |
380/400/415 |
||
|
Диапазон входного напряжения без перехода на питание от АКБ |
при 100% нагрузки, В |
305…478 |
|
|
при 40% нагрузки, В |
138…478 |
||
|
Номинальная частота входного напряжения, (Fном), Гц |
50 |
||
|
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц |
40...70 |
||
|
Входной коэффициент мощности, не менее |
0,99 |
||
|
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более |
3% |
||
|
Питание от генератора |
поддерживается |
||
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
|||
|
Номинальная выходная мощность |
Полная, ВА |
160000* |
|
|
Активная, Вт |
160000* |
||
|
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В |
заводская установка |
380 |
|
|
настраивается пользователем |
380/400/415 |
||
|
Выходной коэффициент мощности, не менее |
1 |
||
|
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % |
±1 |
||
|
Отклик переходного напряжения (при линейной нагрузке) |
±3 |
||
|
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % |
±1; ±2; ±4; ±5; ±10 |
||
|
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц |
50±0,1% или 60±0,1% |
||
|
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) |
3:1 |
||
|
Коэффициент мощности в резерве |
0,9 |
||
|
Коэффициент нелинейных искажений выходного напряжения (THD), %, не более |
линейная нагрузка |
2 |
|
|
нелинейная нагрузка |
4 |
||
|
Форма выходного напряжения |
синусоидальная |
||
|
ЭФФЕКТИВНОСТЬ |
|||
|
Режим «ОСНОВНОЙ», %, не менее |
95,5 |
||
|
АККУМУЛЯТОРНАЯ БАТАРЕЯ |
|||
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
|||
|
Рекомендуемая ёмкость АКБ, Ач |
от 150*** |
||
|
Количество АКБ, шт. |
30-50 |
||
|
Ток заряда АКБ, А, не более |
60 |
||
|
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ |
|||
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») |
≥ 110% |
через 60 мин |
|
|
110%–125% |
через 10 мин |
||
|
125–150 |
через 1 мин |
||
|
> 150 |
немедленно |
||
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) |
≥ 110% |
через 10 мин |
|
|
110%–125% |
через 1 мин |
||
|
125–150% |
через 5 с |
||
|
> 150% |
немедленно |
||
|
Габаритные размеры ШхГхВ (без упаковки), не более, мм |
442х828х1200 |
||
|
Масса, НЕТТО, кг, не более |
205 |
||
|
Диапазон рабочих температур, °С |
0…+40 |
||
|
Относительная влажность воздуха (без конденсации), %, не более |
95 |
||
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
|||
|
Степень защиты оболочкой по ГОСТ 14254 |
IP20 |
||
