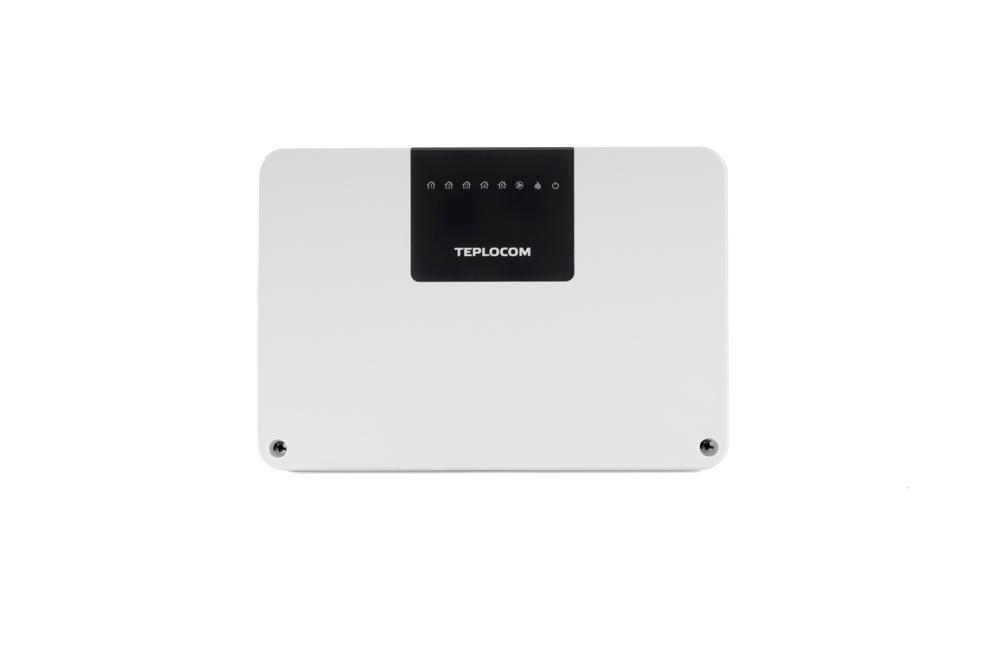

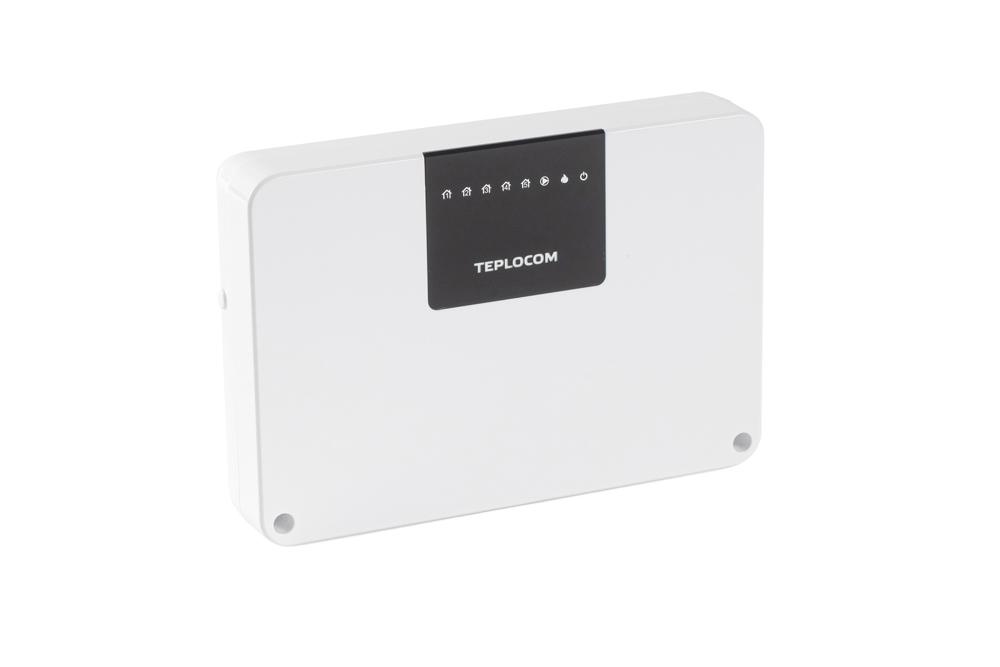

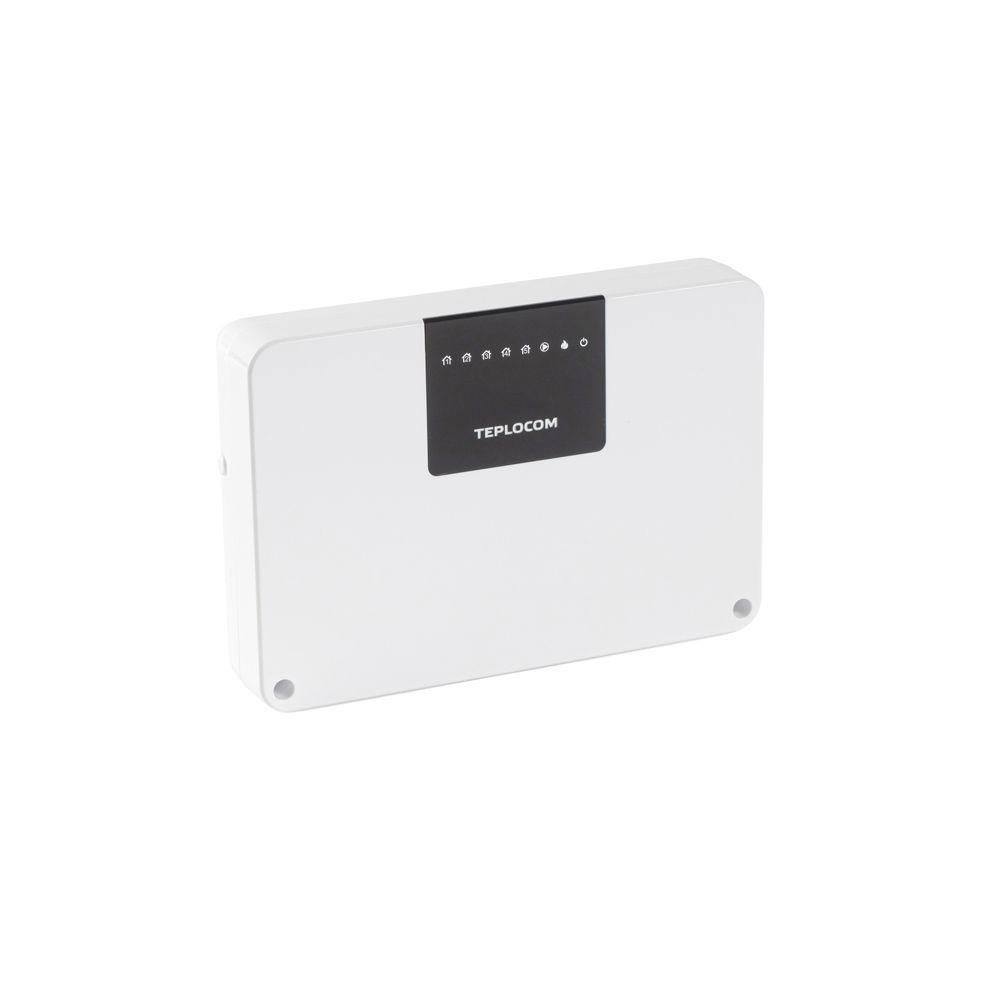

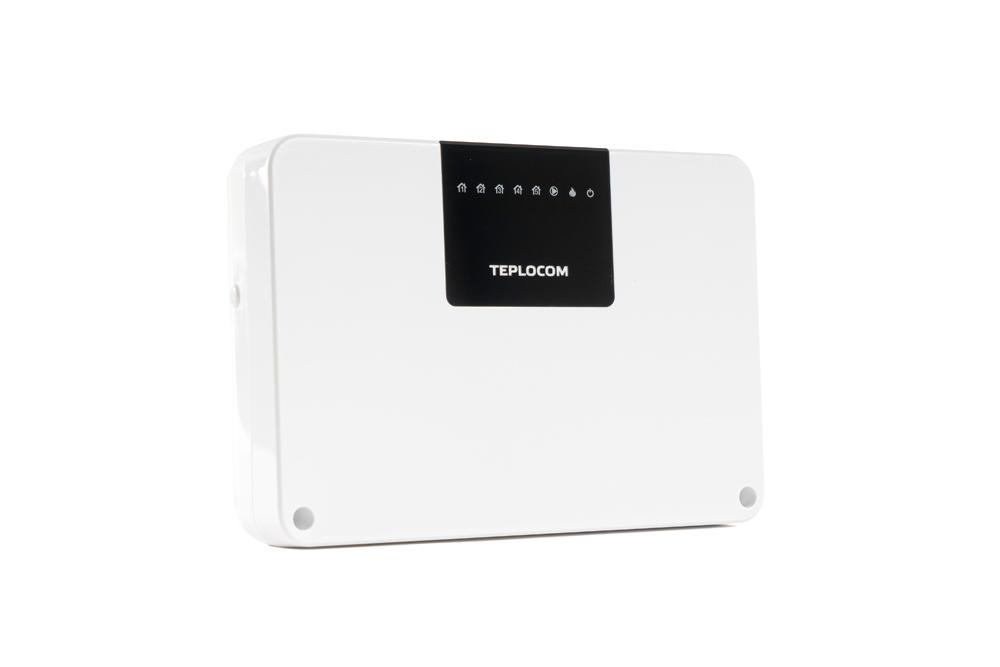

Теплоконтроллер Teplocom Луч TC-5Z LUX предназначен для управления многоконтурной системой водяного отопления, котлом и циркуляционным насосом по сигналам от комнатных термостатов.
В зависимости от специфики объекта требуемая температура в каждой комнате может меняться в зависимости от времени суток или дня недели. К примеру, понижение температуры в офисе после рабочего дня и на выходные. Теплоконтроллер обеспечивает поддержание индивидуальной комфортной температуры в каждой комнате вашего дома, в офисе, в номерах отеля. Встроенная функция управления отопительным котлом и циркуляционным насосом обеспечивает существенную экономию электричества и газа, а также продлевает срок службы котла и насоса. Удобная схема коммутации позволяет легко и быстро осуществить монтаж системы управления. Настройка задержки включения/выключения насоса и котла обеспечивает корректную работу системы отопления. Teplocom Луч TC-5Z LUX совместим с оборудованием производства БАСТИОН: термостатами Teplocom TS-2AA/8A, Teplocom TS-Prog-2AA/8A, Teplocom TSFR-Prog-220/3A , Teplocom TS-Prog-220/3A, Teplocom TS-2AA/3A RF2, Teplocom TS-2AA/3A-RF, Teplocom TS-Prog-2AA/3A-RF, Teplocom TS-Prog/LUX-RF, сервоприводом TSP 220/NC.
Для обеспечения оптимального температурного режима в доме теплоконтроллер, в соответствии с температурными показаниями термостатов (до 5 шт.), управляет включением и выключением котла, циркуляционного насоса и электрических сервоприводов, которые отвечают за циркуляцию теплоносителя в отдельных отопительных контурах.
Приемник может организовывать согласованную работу до 5 проводных термостатов, расположенных в различных местах. По их командам производится проводное управление до 5 теплоприводов, насосом и котлом.
Teplocom Луч TC-5Z LUX совместим с оборудованием производства БАСТИОН: термостатами Teplocom TS-2AA/8A, Teplocom TS-Prog-2AA/8A, Teplocom TSFR-Prog-220/3A, Teplocom TS-Prog-220/3A, Teplocom TS-2AA/3A RF2, Teplocom TS-2AA/3A-RF, Teplocom TS-Prog-2AA/3A-RF, Teplocom TS-Prog/LUX-RF; сервоприводом TSP 220/NC.
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 100…240 | |
| 2 | Количество подключаемых сервоприводов (выходов), шт | 5 | |
| 3 | Тип подключаемых сервоприводов | Н/З* | |
| 4 | Количество подключаемых термостатов (входов), шт | 5 | |
| 5 | Напряжение коммутации выходов, В | 220 | |
| 6 | Максимальная коммутируемая мощность выходов, ВА | 10 | |
| 7 | Напряжение выхода насоса, В | 220 | |
| 8 | Максимальный ток выхода насоса, А | 5 | |
| 9 | Максимальное напряжение коммутации реле котла (постоянного/переменного) тока, В | 30/250 | |
| 10 | Максимальный коммутируемый ток реле котла, А | 5 | |
| 11 | Тип контактов реле котла | Н/О* | |
| 12 | Потребляемая мощность от сети без нагрузки, ВА, не более | 1 | |
| 13 | Сечение провода, зажимаемого в клеммах колодок, мм2, не более | 1,5 | |
| 14 | Габаритные размеры ШхГхВ, мм, не более | без упаковки с колодками | 160х110х35 |
| в упаковке | 170х130х48 | ||
| 15 | Масса, НЕТТО (БРУТТО), кг, не более | 0,25 (0,3) | |
| 18 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
| 19 | Содержание драгоценных металов и камней | нет | |
* Н/О — нормально–открытый, Н/З — нормально-закрытый.
