Как при установке нескольких сервоприводов и двух термостатов будет осуществляться подача питания на клеммы сервоприводов в теплоконтроллере TEPLOCOM TC-8Z? В теплоконтроллере каждый вход соответствует своему выходу?

22-04-2024

Номер входа для термостата соответствует номеру выхода для сервопривода. Чтобы задействовать несколько сервоприводов от одного термостата, необходимо устанавливать перемычки.

Несколько вариантов подключения:

Соединить 4 сервопривода к одному выходу

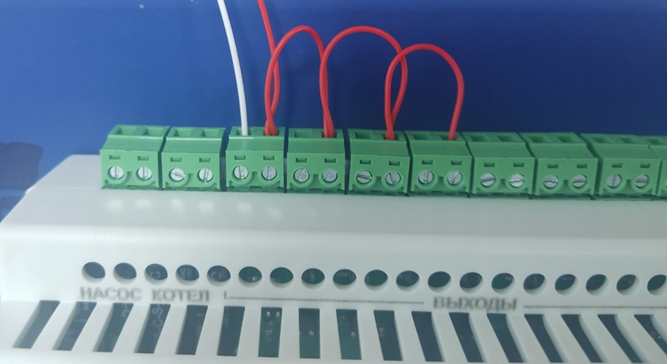

Соединить перемычками выходы

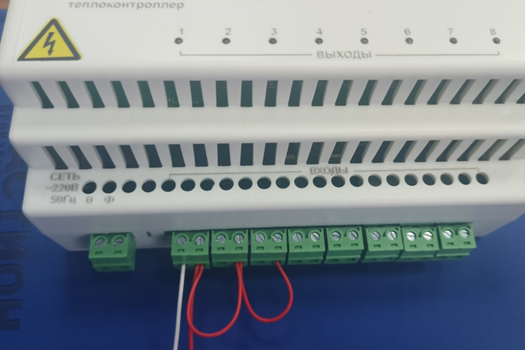

Соединить перемычками входы
