Разница классов устройств защиты от импульсных перенапряжений (УЗИП) и в каких случаях их лучше устанавливать
23-01-2025
Защитные устройства делятся на классы в зависимости от мощности импульса, который они могут рассеять:
- Класс 0 (А) — внешняя грозозащита;
- Класс I (B) — защита от перенапряжений, характеризующихся импульсными токами амплитудой от 25 до 100 кА формой волны 10/350 мкс (защита в вводно-распределительных щитах здания);
- Класс II (C) — защита от перенапряжений, характеризующихся импульсными токами амплитудой от 10 до 40 кА формой волны 8/20 мкс (защита в этажных щитах, электрощитах помещений, вводах электропитающего оборудования);
- Класс III (D) — защита от перенапряжений, характеризующихся импульсными токами амплитудой до 10 кА формой волны 8/20 мкс (в большинстве случаев защита встроена в оборудование — если оно изготовлено в соответствии с ГОСТ).
Таблица – Классы УЗИП
| Тип устойства | Для чего предназначено | Где применяется |
| I класс | Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс. |
Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов. |
| II класс | Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов - 15-20 кА. |
Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса. |
|
III класс |
Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов. |
Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения - ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры - подключаются и устанавливаются непосредственно у потребителей. |

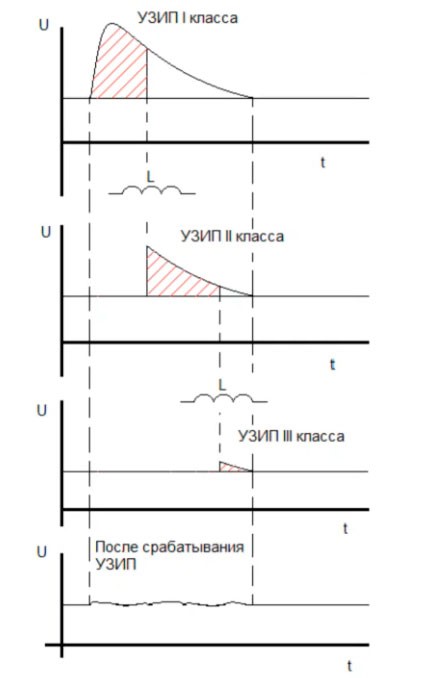

Распределение мощности заряда от молнии

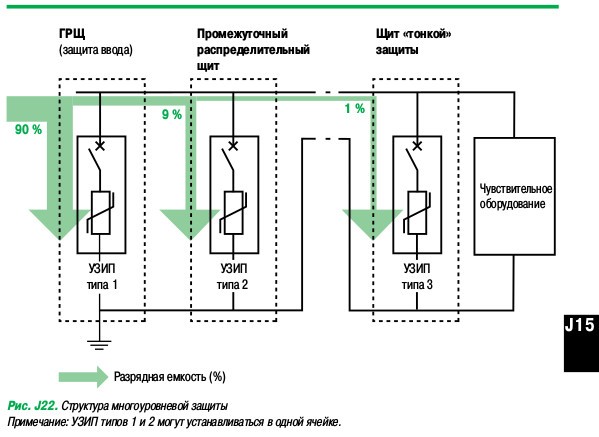

Исходя из распределения мощности заряда от молнии, УЗИП разных классов устанавливаются в различных зонах:
