Схема подключения и принцип работы байпаса

19-11-2024

Байпас – это дополнительная опция стабилизатора напряжения, позволяющая переключать электропитание нагрузки на входную сеть в обход электронной схемы устройства.

Установка и подключение

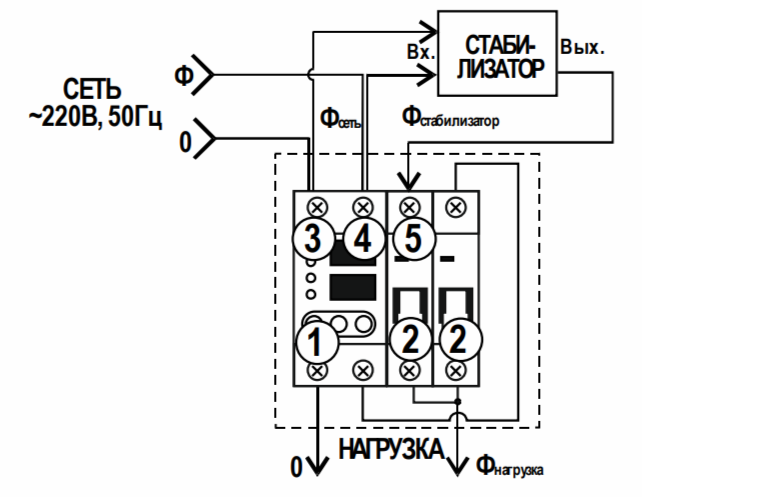

Отключите питающее напряжение. Подключите ноль нагрузки к контакту (1), а фазу нагрузки к любому из контактов байпаса (2), объединенных шинной перемычкой. Подключите фазу выхода стабилизатора к контакту (5), ноль выхода стабилизатора общий со всей нулевой шиной.

При подаче питающей сети включится зеленный светодиод и на экранах начнет отображаться текущее напряжение и ток.

При наличии питающей сети светится нижний светодиодный индикатор зеленого цвета и изделие измеряет напряжение и ток на клеммах (3) и (4). Их значения отображаются на верхнем (вольты) и нижнем (амперы) цифровых дисплеях. Выберите источник питания нагрузки (левый - переключатель байпаса вверх - стабилизатор, правый - сеть):

  • При питании нагрузки от сети, при выходе напряжения или тока за заданные пороги включаются соответствующие красные светодиодные индикаторы и изделие отключает нагрузку на заданное время интервала задержки. При нормализации сети питание нагрузки восстанавливается.
  • При питании нагрузки от стабилизатора, мониторинг выходного напряжения и тока изделием не осуществляется, что делает автоматику стабилизатора.

Перед включением проверьте наличие перемычек и надёжность всех соединений.
