Классификация ИБП по способу построения

Источники бесперебойного питания применяются для обеспечения качественного и бесперебойного электропитания различных электрических приборов и устройств. В зависимости от цели использования могут быть выбраны ИБП различных типов.

Основными характеристиками источников бесперебойного питания являются:

  • длительность обеспечения резервного питания;
  • скорость переключения режимов работы;
  • точность регулирования выходных параметров тока.

В зависимости от способа построения источники бесперебойного питания можно классифицировать по типам:

  • резервные (или off-line) ИБП;
  • интерактивные (или Line-Interactive) ИБП;
  • двойного преобразования (или on-line) ИБП.

ИБП резервного типа

Источники бесперебойного питания резервного типа имеют очень простую схему работы. Если напряжение в электрической сети есть, и оно находится в диапазоне допустимого входного напряжения, то питание нагрузки осуществляется от сети. Если сетевое электропитание пропадает, или напряжение в электрической сети выходит из установленного диапазона, то ИБП переходит в режим резервного питания. При этом в нормальном режиме работы ИБП может улучшать качество электропитания за счет встроенных сетевых фильтров.

При переключении источника в режим резервного питания он работает как инвертор, преобразовывая напряжение аккумуляторных батарей в выходное напряжение 220 Вольт. Длительность резерва при этом зависит от общей емкости используемых АКБ и величины полезной нагрузки. ИБП, построенные по этому принципу, имеют низкую себестоимость. Это и является главным преимуществом таких приборов.

Главным недостатком такой схемы является длительность переключения режимов работы. И хотя время переключения может составлять сотые доли секунды, этого может быть достаточно для нарушения работы чувствительной внешней нагрузки. Прекращение электропитания даже на доли секунды может вызвать сбои в работе некоторых электронных систем. В случае использования ИБП в сетях с постоянными колебаниями напряжения необходимо дополнительно использовать стабилизатор напряжения.

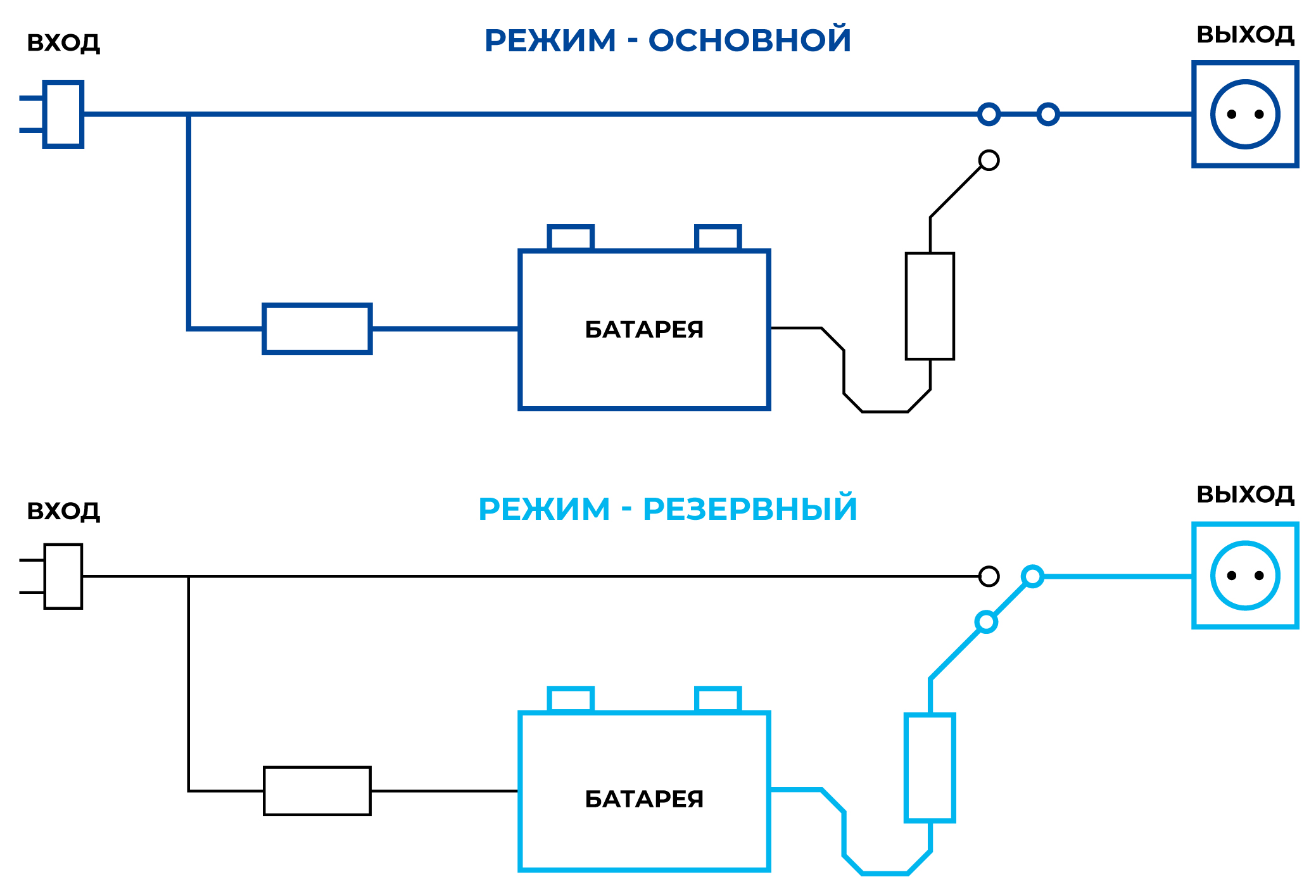

Схема работы ИБП резервного типа

Схема работы ИБП резервного типа

Преимущества ИБП резервного типа:

  • низкая стоимость ИБП;
  • высокое значение коэффициента полезного действия;
  • минимальные потери на тепловыделение;
  • низкий уровень шума;
  • простота в обслуживании и ремонте.

Недостатки ИБП резервного типа:

  • наличие времени переключения режимов работы (примерно 0,01 с);
  • отсутствие возможности регулировать напряжение и частоту выходного напряжения при работе в основном режиме;
  • форма выходного сигнала при работе в резервном режиме может быть квази-синусоидной;
  • невозможность использования ИБП для электронных приборов, не допускающих даже минимальных сбоев питания.

ИБП интерактивного типа

Основным отличием ИБП интерактивного типа от ИБП резервного типа является наличие дополнительного встроенного стабилизатора напряжения. Источники бесперебойного питания интерактивного типа имеют следующую схему работы. Если напряжение в электрической сети есть, но оно ниже номинального или выше номинального, то ИБП интерактивного типа работает как стабилизатор напряжения. Если сетевое электропитание пропадает, или напряжение в электрической сети выходит за пределы возможности регулирования встроенного стабилизатора, то ИБП переходит в режим резервного питания.

Инверторы интерактивных ИБП могут выдавать в зависимости от схемы построения как правильную синусоиду напряжения, так и квази-синусоиду.

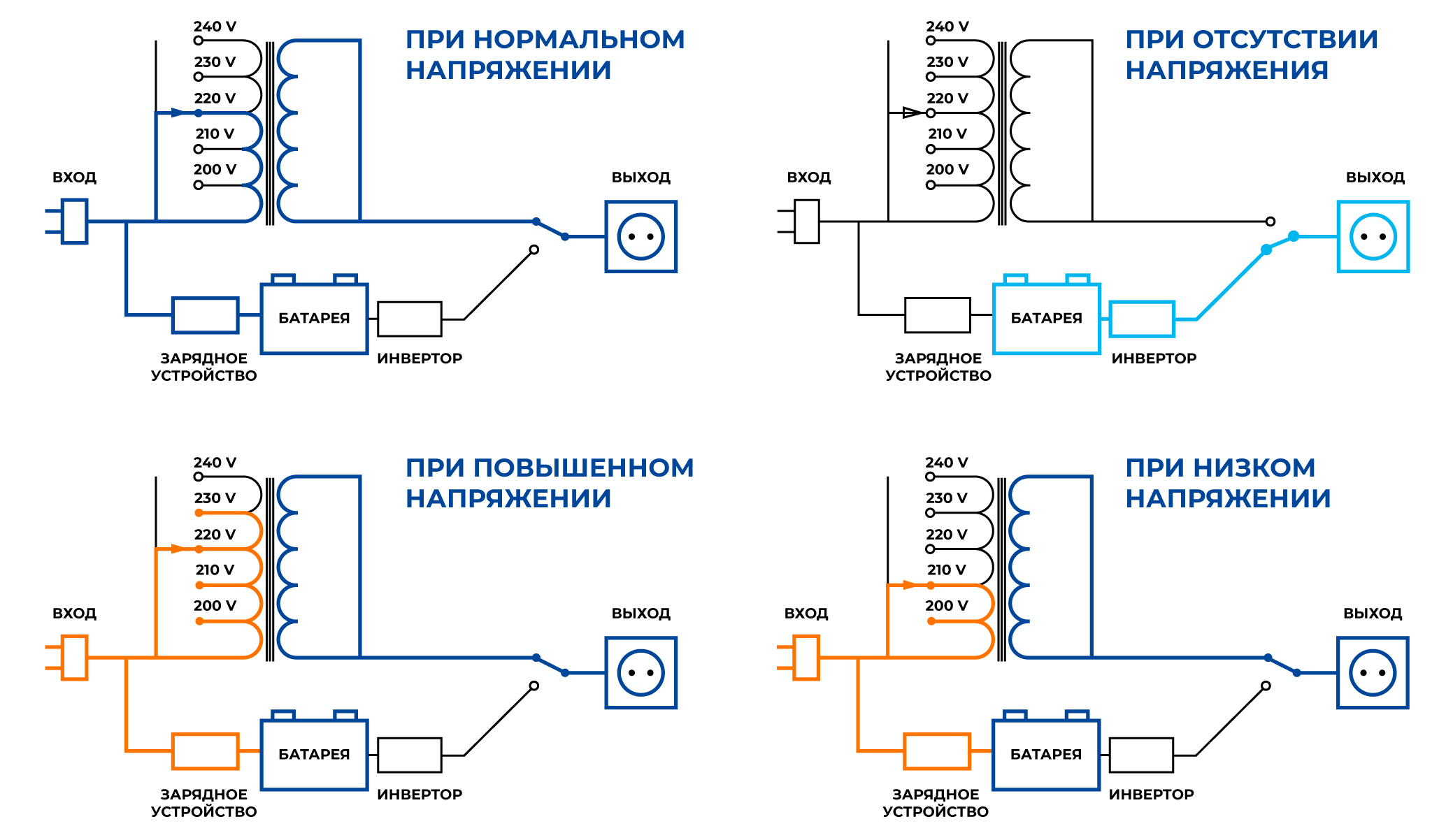

Схема работы ИБП интерактивного типа:

Преимущества ИБП интерактивного типа:

  • невысокая стоимость ИБП;
  • увеличение надежности электропитания за счет более редкого перехода на питание от АКБ;
  • достаточно высокое значение коэффициента полезного действия;
  • возможность регулирования напряжения в установленном диапазоне;
  • простота в обслуживании и ремонте.

Недостатки ИБП интерактивного типа:

  • наличие времени переключения режимов работы (примерно 0,01 с);
  • отсутствие возможности регулировать частоту тока при работе в основном режиме;
  • форма выходного сигнала при работе в резервном режиме может быть квази-синусоидной (зависит от модели ИБП);
  • невозможность использования ИБП для электронных приборов, не допускающих даже минимальных сбоев питания.

ИБП двойного преобразования. ИБП «он-лайн»

Источники бесперебойного питания, построенные по схеме двойного преобразования энергии, являются наиболее совершенными и позволяют обеспечивать качественным электропитанием самые чувствительные системы и приборы. ИБП двойного преобразования имеют следующий принцип работы. Источник питания сразу преобразует входное сетевое напряжение в постоянный ток. Далее происходит два процесса: обратное преобразование тока в ток переменного напряжения 220 Вольт, заряд аккумуляторных батарей.

В случае снижения напряжения или повышения напряжения схема работы не изменяется, источник продолжает выдавать 220 Вольт на выходе. При этом, даже при очень низком напряжении в электрической сети, ИБП двойного преобразования не переходит на питание от аккумуляторных батарей. Это существенно увеличивает надёжность такой системы бесперебойного питания.

В случае полного пропадания входного напряжения ИБП переходит на питание от аккумуляторных батарей. При этом не происходит какого-либо переключения, так как АКБ постоянно включены в схему. Другими словами, время «переключения в резервный режим» равно «0».

Схема работы «он-лайн» ИБП двойного преобразования

Преимущества «он-лайн» ИБП двойного преобразования

  • высокая надежность системы бесперебойного питания;
  • полное отсутствие времени перехода на питание от АКБ;
  • правильная синусоидальная форма графика выходного напряжения;
  • эффективное регулирование напряжения и частоты входного сигнала;
  • возможность работы при очень низком и очень высоком входном напряжении без использования энергии аккумуляторных батарей;
  • возможность использования прибора для питания самых чувствительных электронных приборов и электродвигателей любой конструкции;
  • возможность работы от электрогенераторов различных систем построения, при этом ИБП улучшает качество электроэнергии до нормативных показателей.

Недостатки «он-лайн» ИБП двойного преобразования

  • более низкий коэффициент полезного действия при работе в основном режиме;
  • более высокое тепловыделение за счёт постоянного преобразования энергии;
  • необходимость постоянного охлаждения;
  • более высокий уровень шума;
  • высокая стоимость источника бесперебойного питания.
