Оглавление
- Подготовка к установке: что нужно знать и иметь
- Инструменты и материалы для монтажа
- Выбор места для стабилизатора напряжения
- Техника безопасности: это не шутка
- Схема подключения стабилизатора напряжения
- Процесс монтажа: пошаговая инструкция
- Первый пуск и проверка работоспособности
- Частые ошибки и как их избежать
Подготовка к установке: что нужно знать и иметь
Правильная подготовка — 90% успеха. Перед тем как начать монтаж стабилизатора напряжения, убедитесь, что вы все продумали.
Инструменты и материалы для монтажа
Для работы потребуется стандартный набор электромонтажника:
- Индикаторная отвертка или мультиметр — для проверки отсутствия напряжения.
- Набор отверток (шлицевых и крестовых).
- Кусачки (бокорезы) и пассатижи.
- Стриппер ( инструмент для снятия изоляции) или острый нож.
- Перфоратор или ударная дрель с буром (если крепим на стену).
- Кабель для подключения, сечение которого соответствует мощности стабилизатора.
- Автоматический выключатель (номиналом, подобранным под мощность стабилизатора).
- Клеммники или гильзы для надежного соединения проводов.
- DIN-рейка для крепления автомата (если в щитке нет свободного места).
Выбор места для стабилизатора напряжения
От этого зависит долговечность прибора и безопасность вашего жилья. Руководствуйтесь пятью правилами:
1. Близость к вводному щитку: чем короче путь от счетчика до стабилизатора и от него до щитка, тем лучше.
2. Хорошая вентиляция: стабилизатор греется при работе. Нельзя устанавливать его в закрытые ниши без притока воздуха. Соблюдайте расстояния от стен, указанные в инструкции.
3. Защита от влаги и пыли: исключите подвалы, сырые помещения и места, где на прибор может попасть вода или конденсат.
4. Доступность: перед прибором должно быть свободное пространство для удобного обслуживания, осмотра и возможного ремонта.
5. Прочное основание: стена или поверхность для крепления должна быть надежной. Помните, что установка стабилизатора напряжения в частном доме часто делается в помещениях с особо прочными стенами.
Техника безопасности. Главный пункт!
ВНИМАНИЕ! Работа с электропроводкой опасна для жизни! Не пренебрегайте этими правилами! Все работы с электричеством должны выполняться специально обученным персоналом с соответствующим уровнем доступа по электробезопасности и необходимым допуском к работам под напряжением. Если у вас нет нужных допусков и доступов — обратитесь к профессионалам!
- Полностью отключите питание на вводном автомате в ваш дом или квартиру.
- Вывесите табличку «Не включать! Ведутся работы» на электрощите, чтобы кто-то случайно не подал напряжение.
- Убедитесь в отсутствии напряжения на всех клеммах, к которым будете прикасаться, с помощью индикаторной отвертки или мультиметра.
- Проверьте прибор на известной работающей сети.
- Работайте только исправным инструментом с неповрежденной изоляцией.
- Обеспечьте надежное соединение проводов и обязательное заземление для стабилизатора.
Пошаговая инструкция по установке и подключению
Схема подключения стабилизатора напряжения
Правильная схема подключения стабилизатора напряжения — ключевой момент. Наиболее распространенный и правильный — подключение ПОСЛЕ электросчетчика и входного автомата, но ДО главного автомата и автоматов групп.
> Внешняя сеть -> Электросчетчик -> Входной автомат -> Стабилизатор напряжения -> Главный автомат -> Автоматы групп (розетки, свет)
Важно! Подключение стабилизатора напряжения до электросчетчика запрещено без согласования с энергоснабжающей организацией, так как нарушается схема учета энергии. Не делайте этого самостоятельно!
Процесс монтажа
Важно! Все работы с электричеством должны выполняться специально обученным персоналом с соответствующим уровнем доступа по электробезопасности и необходимым допуском к работам под напряжением. Если у вас нет нужных допусков и доступов — обратитесь к профессионалам!
Рассмотрим стандартную схему подключения однофазного стабилизатора в однофазную сеть:
- Отключите питание. Это обязательный шаг! Выполните все пункты техники безопасности.
- Закрепите стабилизатор. Надежно зафиксируйте прибор на стене в выбранном месте, используя штатные крепления и подходящий крепеж (дюбели, анкеры).
- Подготовьте кабельные линии. Проложите кабель от вашего распределительного щитка к месту установки стабилизатора.

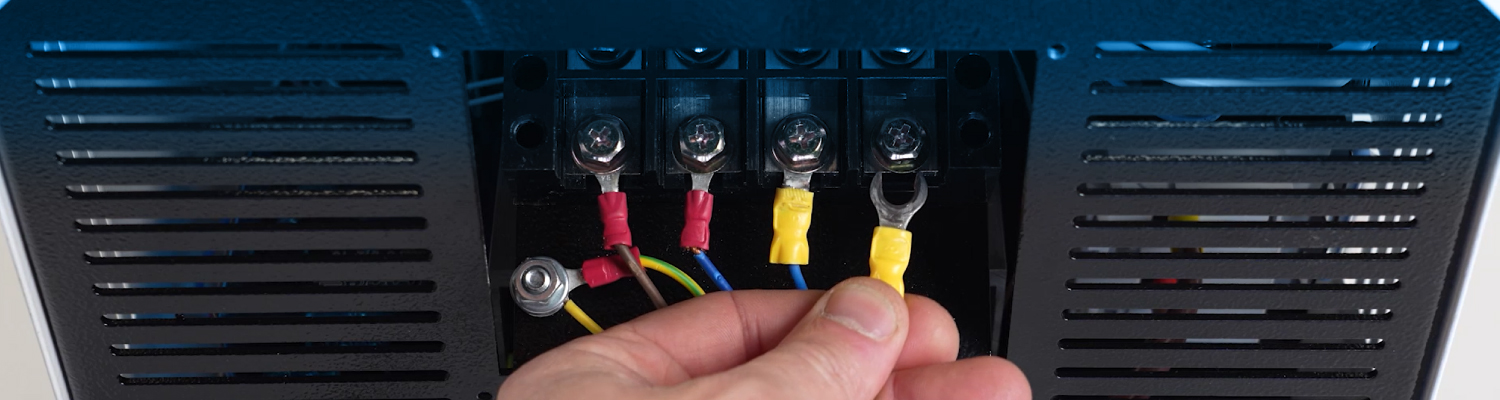

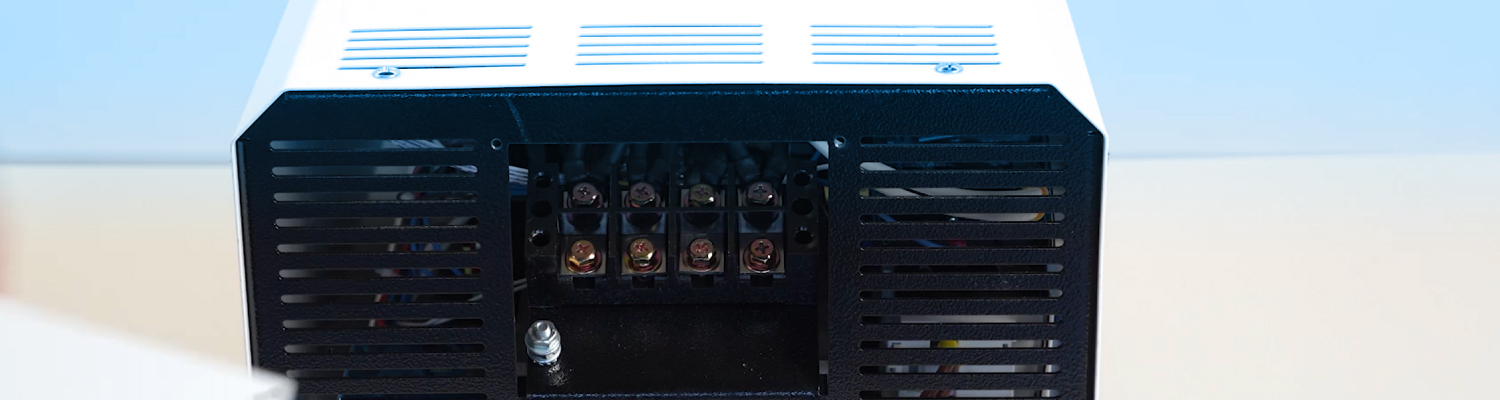

- Подключите вход: в щитке, после счетчика, обычно стоит двухполюсный вводной автомат. С его выходных клемм вам нужно взять фазу (L) и ноль (N) и подключить их через проложенный кабель ко входным клеммам стабилизатора. Подключение проводов нагрузки и сети к клеммной колодке стабилизатора напряжения проводится в соответствии с назначением и фазировкой.
- Подключите выход: с выходных клемм стабилизатора другим кабелем фазу и ноль подайте на вход главного автомата, от которого запитаны все групповые автоматы в вашем щитке.
- Подключите заземление. Это обязательный шаг!
- Проверьте все соединения. Убедитесь, что все винты затянуты, провода надежно зафиксированы, ничего не болтается и не замыкает.
Первый пуск и проверка работоспособности
После двойной проверки всех соединений можно проводить первый пуск.
- Убедитесь, что нагрузка отключена (все автоматы в щитке, кроме того, что питает стабилизатор, выключены). Это обязательный шаг!
- Подайте напряжение, включив вводной автомат.
- Включите питание на самом стабилизаторе (если есть отдельная кнопка).
- Прибор должен запуститься: загорятся индикаторы (если они есть в конструкции), возможно, заработает система охлаждения (если она предусмотрена конструкционно). Следите за ним первые минуты: не должно быть искрения, запаха гари, посторонних шумов.
- Проверьте выходное напряжение с помощью мультиметра. Оно должно соответствовать ГОСТ 29322-2014 (IEC 60038:2009).
- Если все в порядке, поочередно включайте автоматы групп, подавая нагрузку на стабилизатор. Наблюдайте, как он реагирует на подключение мощных приборов (например, чайника или обогревателя).
Частые ошибки и как их избежать
- Слабый крепеж. Тяжелый прибор, упав со стены, может причинить много бед. Крепите на совесть.
- Недостаточное сечение кабеля. Тонкий провод будет греться и может стать причиной пожара. Всегда выбирайте сечение с запасом по току. В случае малейших сомнений — обратитесь к профессионалам.
- Игнорирование заземления. Заземление — это не формальность, а ваша защита от поражения током при пробое изоляции. Всегда подключайте заземление!
- Перегрузка стабилизатора. Нельзя подключать к нему нагрузки больше, чем его номинальная мощность.
- Установка в неподходящем месте. Промерзание зимой или перегрев летом в тесной нише быстро выведут электронику из строя.
Заключение
Установка стабилизатора напряжения — это разумное вложение в безопасность и долговечность вашей домашней техники. Как вы убедились, задача эта для подготовленного специалиста имеющего все необходимые допуски и доступы, а так же обладающего необходимым опытом вполне выполнима, особенно если подходить к ней с умом, вниманием и строгим соблюдением техники безопасности.
ВАЖНО! Если после прочтения этой статьи вы поняли, что ваша сеть слишком сложная, в щитке нет места для дополнительного автомата или вы просто не уверены в своих силах на 100% — не рискуйте. Электричество не прощает ошибок. Обратитесь к профессиональным электромонтажникам. Специалисты быстро и с гарантией выполнят установку стабилизатора напряжения в частном доме или квартире, сэкономив ваше время и нервы.
