Обзор симисторных стабилизаторов напряжения SKAT компании «Бастион»

20-02-2025

В век электроники и развитых технологий сложно представить комфортный быт без электроприборов и стабилизаторов напряжения. Последние предназначены для сохранения техники в рабочем состоянии в условиях нестабильной работы распределительных электросетей. Для условий с резкими и частыми перепадами напряжения наиболее подходящими считаются симисторные стабилизаторы. В этом материале рассмотрим популярные модели устройств бренда SKAT компании «Бастион», их технические характеристики, преимущества, а также разберем правила установки и дальнейшей эксплуатации.

Содержание

• Описание моделей
• Основные характеристики
• Принцип работы, примеры использования
• Сильные стороны
• Установка и ввод в эксплуатацию
• Основные выводы

Описание моделей

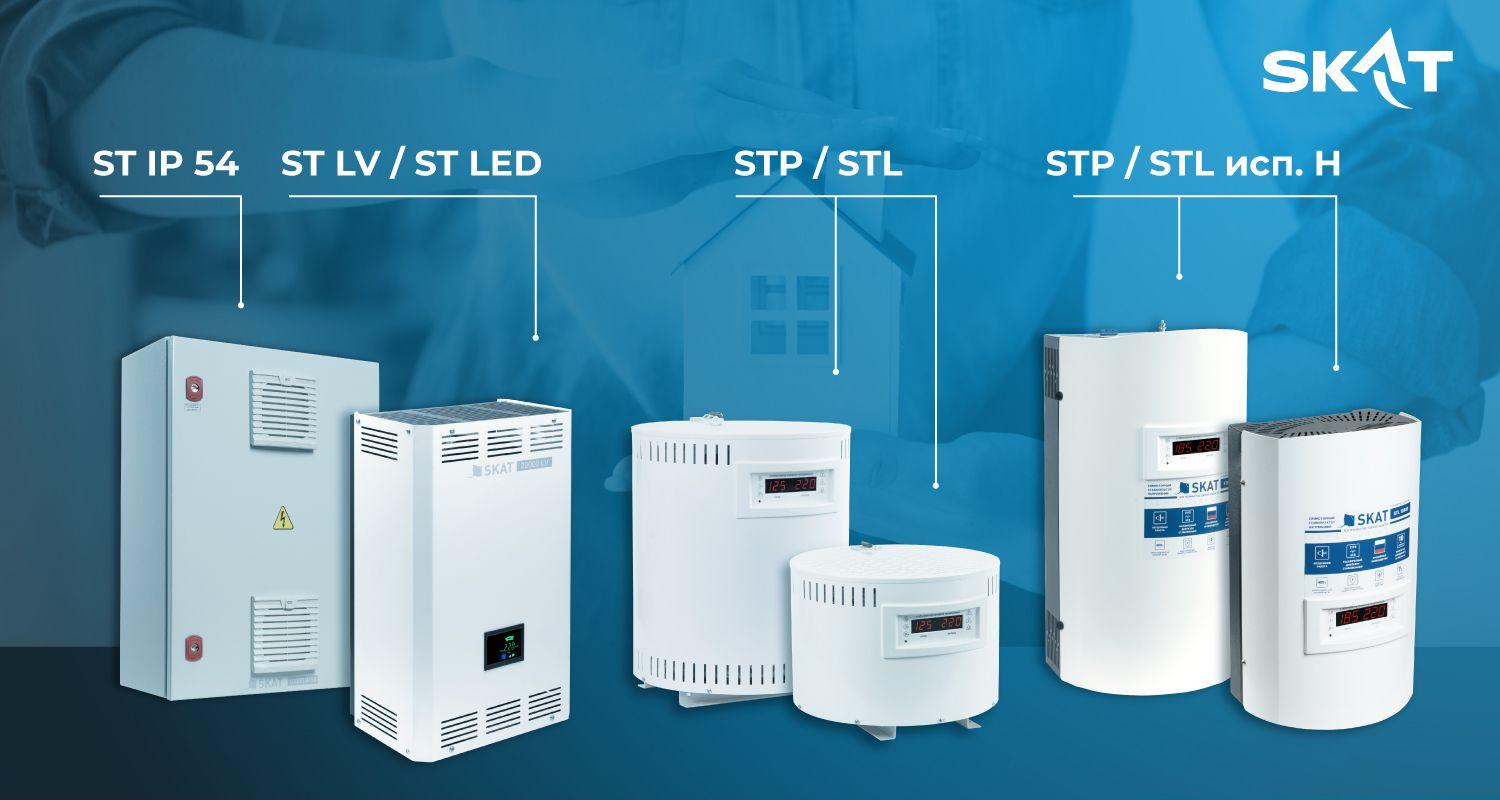

Ассортимент стабилизаторов SKAT включает в себя три линейки устройств: ST LED, STL, STP. Первые — применимы для защиты электроприборов в домашних условиях. Устройства STP способны обеспечить стабильную работу и бытового, и профессионального оборудования. Благодаря применению микропроцессорного управления все модели обладают высокой скоростью регулирования, эффективной электронной защитой от воздействия недопустимых значений напряжения. Аппараты способны сохранять работоспособность, защитные функции в широком диапазоне напряжений даже при обрыве нулевого провода (до 420 В).

Изделия выполнены в металлических корпусах, окрашенных порошковой эмалью. Последние модификации стабилизаторов оснащены защитным автоматом и байпасом.

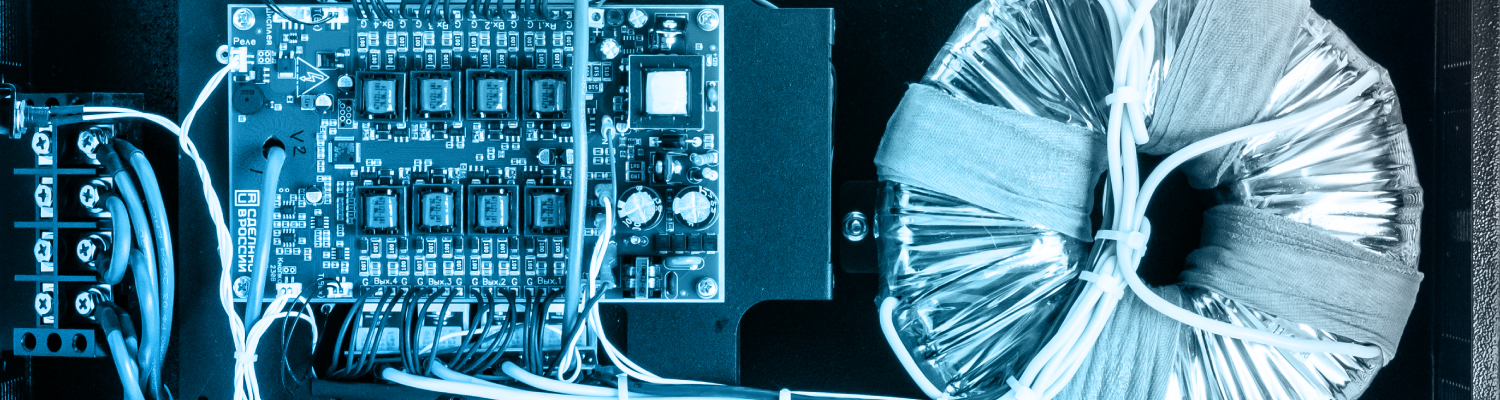

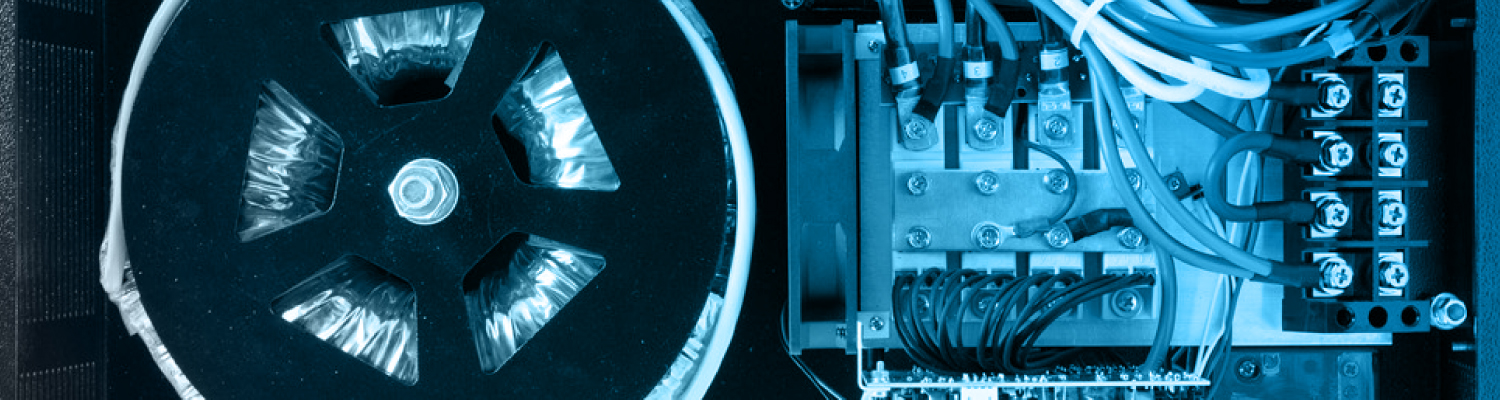

Функционально стабилизаторы состоят из модуля индикации (отображает режимы работы), релейного модуля (защищает силовую часть и нагрузку от недопустимых значений напряжения), модуля силовых тиристорных ключей с радиатором охлаждения, модуля платы управления (осуществляет измерения, индикацию и управление режимами) и модуля регуляции (состоит из автотрансформатора, переключение ответвлений которого обеспечивает необходимое значение выходного напряжения).

SKAT ST LED отличается наличием яркого информативного дисплея и встроенным автоматическим выключателем. Оснащены байпасом для обеспечения функционирования системы в нештатной (аварийной) ситуации.

SKAT STL — модель с умеренной точностью регулирования и расширенным рабочим диапазоном. Устройства рекомендованы для работы при постоянно пониженном или постоянно повышенном напряжении. Благодаря девятиступенчатой системе регулирования могут обеспечить работу нагрузок в диапазоне 80 В–295 В. Заявленную точность стабилизации обеспечивают в рабочем диапазоне 125 В–280 В. Отличаются минимальным уровнем шума ввиду отсутствия вентилятора охлаждения. Яркий электронный дисплей отображает текущие значения напряжений, токов и мощностей.

SKAT STP — флагманская модель «Бастиона» в линейке стабилизаторов SKAT. Благодаря 16-ти ступеням регулирования обладает высокой точностью и плавностью стабилизации с предельным диапазоном 80 В–295 В. Обеспечивает заявленную точность стабилизации 3,5% в рабочем диапазоне 120 В–285 В. Как и устройства STL имеет яркий дисплей. Подходит для дорогого чувствительного оборудования с высокими требованиями к точности питающего напряжения. Рекомендован к использованию при частых перепадах напряжения в электрической сети.

Основные характеристики

В ассортименте научно-производственной компании «Бастион» представлен широкий ассортимент стабилизаторов разных видов. Их различают по набору технических характеристик: диапазон входных напряжений, точность стабилизации, мощность нагрузки и другие. На основании этих данных и выбирают устройство.

  Таблица 1. Технические характеристики стабилизаторов SKAT


 * — Максимальная мощность — это кратковременная предельная нагрузка, которую стабилизатор может выдержать.

 ** — Номинальная мощность — это постоянная нагрузка, которую устройство может питать длительное время.

Существенный для потребителя параметр — максимальное значение тока. Именно этот показатель позволяет определить уровень нагрузки, которую пользователь может подключить к стабилизатору в условиях изменения сетевого напряжения на своей питающей линии.

Принцип работы, примеры использования

Действие стабилизаторов направлено на обеспечение оптимальной работы сети и защиты подключенных устройств от недопустимых значений напряжения. В пределах рабочего диапазона устройство обеспечит на выходе оптимальный показатель напряжения 220 В с заявленной точностью в соответствие с ГОСТ-32144-2013.

Симисторные стабилизаторы получили свое название благодаря электронным симисторам. Это полупроводниковые ключи, которые обладают высоким быстродействием. Они быстро переключают обмотки трансформатора без механических частей. Это делает их более долговечными и тихими в работе. Они особенно эффективны в условиях частых и резких перепадов напряжения. Высокая скорость работы и микропроцессорное управление обеспечивают надежность стабилизаторов и высокую эффективность защиты нагрузок от неблагоприятных параметров сети.

Примеры использования

Исходя из своих технических характеристик устройства могут быть использованы в следующих целях:

1. Защита техники от перепадов и выхода напряжения сети за допустимые пределы. Данный функционал особенно актуален для владельцев загородных участков. В летний сезон, когда увеличивается число дачников, увеличивается и уровень потребляемого электричества (многие используют кондиционеры, вентиляторы и прочую технику). Нагрузка на электросеть возрастает, что может привести к перепадам напряжения и, как следствие, к поломке техники или даже ее возгоранию.
2. Поддержание стабильного питания для чувствительных приборов, таких как компьютеры, газовые котлы, кондиционеры, холодильники и другие. Во время грозы или сильного ветра линии электропередач могут быть повреждены, что приводит к скачкам напряжения, вплоть до обрыва нулевого провода. Стабилизатор поможет защитить электронику от таких скачков.
3. В промышленном и коммерческом применении стабилизаторы помогают обеспечить надежную работу производственного оборудования.
4. Стабилизаторы могут повышать эффективность работы электродвигателей и других устройств, удерживая их параметры в пределах нормы.

Сильные стороны

Симисторные стабилизаторы довольно популярны на рынке электротехнического оборудования. Это объясняется следующими преимуществами:

• Оптимальная точность стабилизации до 3,5% гарантирует надежную защиту техники от перепадов напряжения.
• Быстрая реакция на изменение напряжения — менее 10 мс позволяет предотвратить повреждение оборудования даже при резких скачках.
• Низкий уровень собственного энергопотребления позволяет повысить эффективность электроприборов, не повышая расходы на электроэнергию.
• Интеллектуальная система управления адаптируется к любым условиям изменения напряжения сети и оптимизирует работу стабилизатора.
• Эргономичный дизайн обеспечивает максимальное удобство использования и интеграции в любое пространство. Универсальный корпус позволяет легко устанавливать устройство как на стену, так и на пол с помощью специальных кронштейнов и опор.
• Реестр Минпромторга, куда занесена продукция компании «Бастион», подтверждает соответствие высоким стандартам качества и надежности, гарантируя пользователям уверенность в выборе продукции, признанной на государственном уровне.
• Продукция сопровождается гарантией на всем сроке службы и технической поддержкой.
• ИНГОССТРАХ обеспечивает страховую защиту оборудования, подключённого к стабилизаторам напряжения компании «Бастион» на сумму 3 млн. рублей.
• Российское производство, высокое качество сборки и 100% контроль качества гарантируют надежность и долговечность каждого устройства.


Установка и ввод в эксплуатацию

При установке аппарата и его запуске в работу необходимо ознакомиться с действующими нормативными актами об охране труда и правилами безопасности при работе с данными устройствами. Установку, ремонт, демонтаж и обслуживание изделия должен производить строго квалифицированный персонал при полном отключении от электросети.

Помните, в рабочем состоянии к изделию подводится опасное для жизни напряжение 220 В!

Также при установке следует учитывать:

• Суммарная мощность, потребляемая нагрузками, подключенными к клеммной колодке, не должна превышать заявленной производителем для конкретной модели мощности от 7 000 до 20 000 ВА.
• Запрещена эксплуатация устройства без защитного зануления и автомата защиты! Обеспечение защиты от поражения электрическим током доверьте профессионалам.
• Если транспортировка изделия осуществлялась при низких температурах, перед включением аппарат необходимо оставить при комнатной температуре на 24 часа.
• Запрещается устанавливать стабилизатор на расстоянии менее одного метра от любых нагревательных устройств.
• Необходимо устранить риск попадания пыли, воды и посторонних предметов внутрь устройства. Это может критически отразиться на исправности стабилизатора.

Установка

При креплении опорных кронштейнов стабилизатора на стену важно учесть, чтобы основание могло выдержать вес устройства и было негорючим. Также необходимо, чтобы вентиляционные отверстия не примыкали к стенам и перегородкам, мешающим свободному прохождению воздуха.

Устройства имеют различные размеры и схемы монтажа. С принципами установки каждого стабилизатора напряжения можно ознакомиться в руководстве по эксплуатации, который идет в комплекте.

Условия эксплуатации

• Номинальное напряжение питающей сети 220 В, 50 Гц или 230 В, 50 Гц.
• Температура окружающей среды от -10 °С до +40 °С.
• Относительная влажность воздуха до 80% при температуре +25 °С.

Основные выводы

В условиях энергодефицита и низкого качества электроснабжения использование стабилизаторов напряжения часто становится единственным средством достижения эффективного и комфортного использования электроприборов.

Стабилизаторы относятся к категории дорогостоящей продукции. Цены на такие устройства выше, чем у релейных или электромеханических аналогов. Однако, покупая подобную технику, можно быть уверенным в высоком качестве, продолжительности работы и окупаемости.

Приобрести симисторные стабилизаторы напряжения SKAT можно в официальном интернет-магазине производителя, на маркетплейсах или у дистрибьюторов.
