Управляемая многозонная система отопления

12-08-2019

Проблема рационального использования тепла в холодное время года актуальна не только для частных домов, но и для офисных, торговых и производственных помещений. Классические однотрубные и двухтрубные контуры, когда батареи отопления увязывались одна с другой путём последовательного или параллельного соединения проходящего через все этажи здания, изжили себя. Причина нерациональности привычных схем отопления зданий заключается в том, что тепло подаётся в помещения независимо от того, находятся ли там в этот момент люди, и что невозможно контролировать, когда и сколько нужно подать тепла для соблюдения необходимых санитарных температурных норм. Поэтому хозяйственные, складские, вспомогательные, а также неиспользуемые помещения отапливаются наравне с жилыми, рабочими и занятыми людьми комнатами. Это приводит к необоснованному расходованию газа и электричества, финансовым затратам и повышению стоимости товаров и услуг. Особую актуальность эта проблема приобретает в частных домах, если собственники не живут в них зимой постоянно. Организация многоконтурной – линейной системы отопления – шаг к минимизации расходов на оплату энергоресурсов.

Преимущества многоконтурной зональной системы отопления

Разделив здание на зоны с идентичными требованиями к температурным режимам, современные проектанты рассчитывают прокладку трубопроводов и установку батарей отопления с учётом возможности автономного регулирования температуры в каждой зоне. Также учитывается необходимость регулирования подачи тепла в зависимости от наличия и режима пребывания людей в помещении.

От центрального коллектора прокладывают отдельный линии трубопроводов отопления к группе батарей, обеспечивающих создание установленной температуры в определенных зонах в здании. Таким образом, достигаются следующие преимущества:

  • тепло подаётся в необходимом количестве в зону с не достигшим значением установленной температуры;
  • после повышения температуры до установленного значения подача теплоносителя прекращается;
  • при достижении необходимой температуры во всех управляемых контурах отключается котёл и насос;
  • при выходе из строя и необходимости ремонта одного из контуров остальные сохраняют работоспособность.

Зональная схема отопления функционирует не хаотично, а в соответствии с заданным алгоритмом, основываясь на значениях температур, наличии людей в помещении, дне недели и времени суток.

Состав и принцип функционирования зонального регулирования температуры

Система зонального управления температурным режимом в помещении состоит из следующих элементов:

  • контур отопления – линия, состоящая из:
    • трубопровода отопления;
    • батареи отопления;
  • распределительный коллектор;
  • котёл отопления – газовый или электрический;
  • циркуляционный насос;
  • комнатные термостаты;
  • термоприводы подачи тепла в зону;
  • теплоконтроллер;
  • соединительные провода.

Система функционирует в определённой последовательности, начало которой заключается в установке номинальных значений температур в комнатах путём настройки локальных термостатов. Измеряя фактическую температуру в комнате и сравнивая с установленным значением, термостат подаёт сигнал на теплоконтроллер. Обработав сигнал, система управления даёт команду на термопривод, обеспечивая подачу тепла для обогрева помещения, в котором находится локальный термостат. Система позволяет программировать режим подачи тепла в каждую зону автономно, в зависимости от графика пребывания людей в помещении.

В любом случае в основе управления лежит принцип сравнения фактических значений температуры в зонах с установленными пользователем номинальными значениями температур.

Важнейшую роль в надёжной работе многоконтурной управляемой системы отопления играет качество и функциональные возможности оборудования.

Теплоконтроллер и периферийные устройства управления от компании БАСТИОН

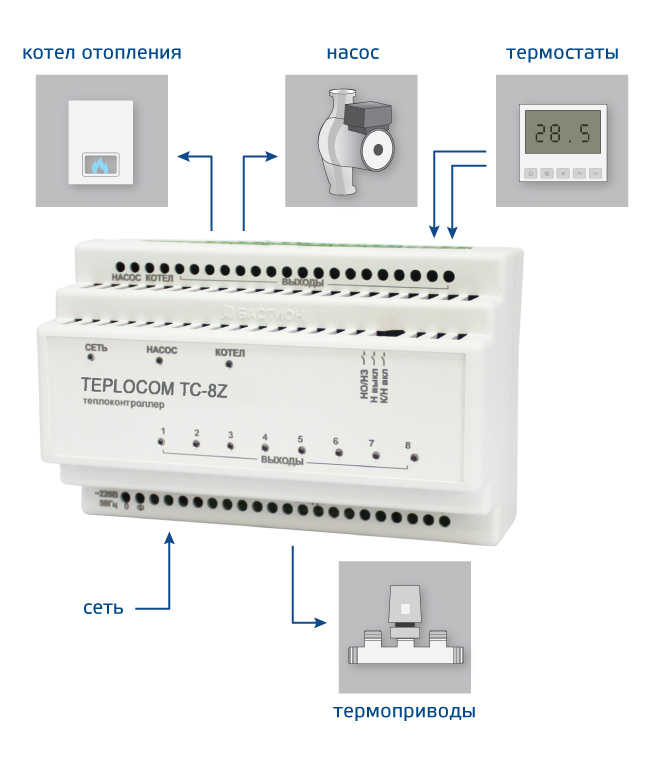

Отечественный производитель высококачественной аппаратуры для решения комплексных и локальных задач управления различным оборудованием, компания БАСТИОН, предлагает теплоконтроллер TEPLOCOM TC-8Z.

Универсальный менеджер отопительного оборудования рассчитан на 8 автономных контуров и реализует следующие функции:

  • обработку сигналов от локальных термостатов;
  • генерацию сигнала на термопривод для включения или отключения контура;
  • отключение и включение котла и насоса в зависимости от состояния системы отопления;
  • регулировку задержек включения и отключения оборудования для гармонизации работы различного отопительного оборудования;
  • индикацию наличия напряжения в сети электрического питания и работоспособности каждого контура.

TEPLOCOM TC-8Z обеспечивает ряд весомых преимуществ:

  • управление 8-ю сервоприводами одновременно;
  • продление срока эксплуатации котельного оборудования;
  • удобное, универсальное монтажное крепление;
  • удобные, оригинальные клеммы подключения проводов управления;
  • экономное расходование газа и электроэнергии ввиду отключения оборудования в случае отсутствия необходимости в отоплении;
  • конкурентоспособная, по сравнению с аналогами, цена.

Важным фактором в пользу оборудования компании БАСТИОН является адаптация к отечественным особенностям систем отопления, климатическим режимам, а также графику жизни россиян, их образу жизни, приверженности к определённым температурным и временным режимам в жилых и офисных помещениях.
