ИБП 24 В. ИВЭПР 24 В. Обзор продукции БАСТИОН

10-10-2014

В этой статье представлен обзор профессиональных ИБП (источников бесперебойного питания) напряжением 24 Вольта российской компании БАСТИОН. ИВЭПР (источники вторичного электропитания резервированные) предназначены для обеспечения высококачественного бесперебойного питания систем ОПС, систем контроля и управления доступом, систем охранного телевидения, средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 24 В постоянного тока. ИВЭПР компании БАСТИОН классифицированы на две группы по значению тока нагрузки, отдельно рассмотрена группа ИВЭПР уличного исполнения.

Модельный ряд ИБП, ИВЭПР, 24 Вольта, 1—5 А

В таблице приводятся сравнительные характеристики различных моделей ИВЭПР, рассчитанных на питание нагрузки в диапазоне от 1 до 5 Ампер.

СКАТ-2400М	ИБП 24 В, ИВЭПР 24 В, ток нагрузки 1 А, кратковременно и в режиме резерва до 1,3 А, корпус под установку 2 АКБ 4,5 Ач, соответствует ГОСТ Р 53325-2009
СКАТ-2400	ИБП 24 В, ИВЭПР 24 В, ток нагрузки 3 А, кратковременно и в режиме резерва до 3,5 А, корпус под установку 2 АКБ 12 Ач, соответствует ГОСТ Р 53325-2009
СКАТ-2400И7	ИБП 24 В, ИВЭПР 24 В, ток нагрузки 4 А, кратковременно и в режиме резерва до 4,5 А, корпус под установку 2 АКБ 7—12 Ач, соответствует ГОСТ Р 53325-2009
СКАТ-2400И7 исп.5000	ИБП 24 В, ИВЭПР 24 В, ток нагрузки 4 А, кратковременно и в режиме резерва до 4,5 А. Разборный корпус под установку 2 АКБ 40 Ач, соответствует ГОСТ Р 53325-2009
СКАТ-2412	ИБП 24 В, ИВЭПР 24 В, ток нагрузки 2,5 А (12 В, 0,5 А), кратковременно и в режиме резерва до 3 А, корпус под установку 2 АКБ 12 Ач, соответствует ГОСТ Р 53325-2009

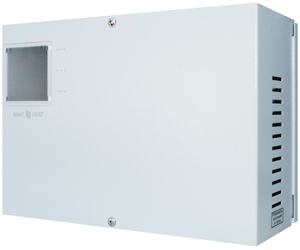

ИБП, ИВЭПР, 24 В

ИБП, ИВЭПР, 24 Вольта, 1—5 А. Особенности

ИВЭПР (ИБП) имеет светодиодную индикацию напряжения внешней электросети, светодиодную индикацию напряжения на входе, светодиодную индикацию подключения аккумулятора;
ИВЭПР (ИБП) осуществляет электропитание полезной нагрузки стабилизированным при наличии напряжения во внешней электросети, автоматический быстрый переход на резервное электропитание от АКБ при снижении напряжения внешней электросети ниже допустимого значения или при отключении электросети, резервное электропитание полезной нагрузки постоянным стабилизированным напряжением;
ИВЭПР (ИБП) производит контроль аккумулятора, качественный заряд аккумулятора при наличии напряжения во внешней электросети, надежную защиту аккумулятора от полного разряда, защиту от переполюсовки контактов аккумулятора посредством самовосстанавливающегося предохранителя, электронную защиту от короткого замыкания контактов аккумулятора, замыкание контактов аккумулятора или их неправильное подсоединения не влияет на качество выходного напряжения, надёжную защиту от короткого замыкания на выходе с выключением выходного напряжения, автоматическое быстрое восстановление напряжения на выходе после устранения замыкания, надёжную защиту полезной нагрузки от аварии ИБП;
ИВЭПР (ИБП) осуществляет выдачу информационных сообщений сиспользованием светодиодных индикаторов, выдачу информации с помощью выходов «сухой контакт». Выдача информации «Переход на резерв» реализуется ИВЭПР с установленной задержкой, режим «холодный запуск» позволяет автоматически быстро восстановить работу ИБП при подключении к заряженной батареи в режиме «Резерв», имеется возможность легкого подключения внешних устройств посредством специального разъема.

Модельный ряд ИБП, ИВЭПР, 24 Вольта, 6—18 А

В таблице приводятся сравнительные характеристики различных моделей ИВЭПР, рассчитанных на питание нагрузки в диапазоне от 6 до 18 Ампер.

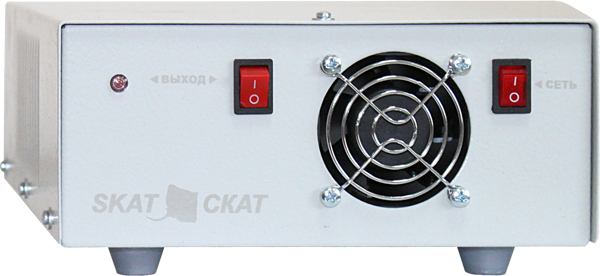

СКАТ-2400 исп.6/10	ИБП 24 В, ИВЭПР 24 В, ток нагрузки 6 А и до 10 А при наличии АКБ

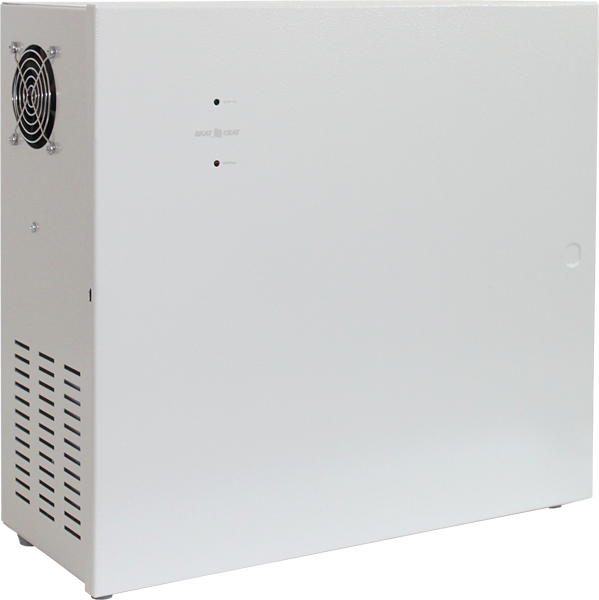

SKAT-V.24DC-18 исп. 5000	ИБП 24 В, ИВЭПР 24 В, ток нагрузки 18 А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. Корпус под установку 2 АКБ 17—38 Ач

ИБП, ИВЭПР, 24 В

ИБП, ИВЭПР, 24 Вольта, 6—18 А. Особенности

ИВЭПР (ИБП) осуществляет питание полезной нагрузки постоянным током со стабилизированным напряжением по 2-ум выходам, в том числе ток заряда аккумулятора, качественный заряд аккумулятора в случае, когда во внешней электросети напряжение находится в указанном диапазоне, температурную компенсацию напряжения заряда аккумулятора ИБП, автоматический перевод в режим резервного электропитания полезной нагрузки от аккумулятора при полном пропадании или частичном снижении значения напряжения внешней электросети ниже указанного значения. ИВЭПР осуществляет надежную защиту аккумулятора от глубокого (полного) разряда в режиме резервного питания путем отключения нагрузки от аккумулятора при снижении значений параметров тока, подогрев аккумулятора при отрицательных температурах окружающей среды с помощью нагревательного элемента;
ИВЭПР (ИБП) имеет возможность использования параллельной коммутации нескольких источников для увеличения общего тока заряда аккумулятора и суммарного значения выходного тока, возможность питания полезной нагрузки в режиме резерва прямо с контактов аккумулятора, в этом случае величина тока полезной нагрузки ограничена только характеристиками самих аккумуляторов, протяженностью и размером коммутационных проводов, ИВЭПР имеет возможность параллельной коммутации нескольких источников к одной аккумуляторной батарее для увеличения значения тока заряда;
ИВЭПР (ИБП) имеет возможность увеличения общего времени обеспечения резервного питания (при использовании дополнительного источника резервного питания). ИВЭПР осуществляет эффективную электронную защиту прибора от перегрузки по току (короткого замыкания) в цепи подключения аккумулятора, защиту ИБП и нагрузки от переполюсовки аккумулятора посредством плавкого предохранителя, эффективную защиту аккумулятора от короткого замыкания (токовой перегрузки) в цепи нагрузки благодаря применению плавких предохранителей, комбинированную защиту прибора от короткого замыкания (токовой перегрузки) в нагрузке;
ИВЭПР (ИБП) производит защиту внешней электросети 220 В от короткого замыкания в источнике посредством плавкого предохранителя, электронную защиту от перегрева ИБП (если встроенный в источник вентилятор не сможет обеспечить необходимый режим охлаждения). При этом ИВЭПР переходит в режим резервного питания до понижения его температуры ниже заданного значения. ИВЭПР осуществляет надежную защиту от аварийного повышения выходного напряжения посредством автоматического выключения ИБП, управление внешними механизмами автоматики (существует возможность подсоединения наружных цепей индикации режимов) с использованием выходов типа «открытый коллектор».

Модельный ряд ИБП, ИВЭПР, 24 Вольта, уличного исполнения

Источники питания ИВЭПР уличного исполнения предназначены для обеспечения надежного электропитания систем периметральной охраны, систем наблюдения, систем контроля доступа, и устанавливаются вне помещений. Источники имеют специальный корпус с классом защиты IP56, что позволяет работать на открытом воздухе, выдерживая высокую влажность и значительные перепады температур.

СКАТ-2400 исп.5	ИБП 24 В, ИВЭПР 24 В, ток нагрузки 4 А (без учета тока на подогрев АКБ) уличное исполнение, корпус класса защиты IP56. Условия эксплуатации: температура окружающей среды от –40 до +50 °С, относительная влажность воздуха не более 90 %
SKAT-V.24DC-18 исп.5	ИБП 24 В, ИВЭПР 24 В, ток нагрузки 18 А, уличное исполнение, класс защиты прибора IP56, вандалоустойчивый пластиковый корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние от 26 до 100 Ач. Условия эксплуатации: температура окружающей среды от -30 °С до +50 °С; относительная влажность воздуха до 100 %

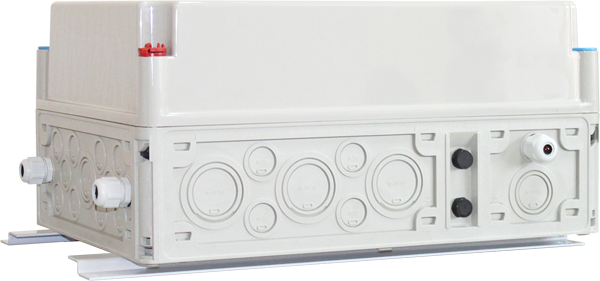

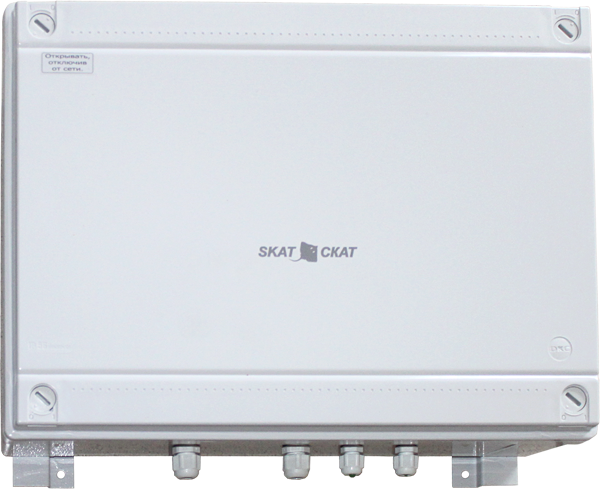

ИБП, ИВЭПР, 24 В уличные

ИБП, ИВЭПР, 24 Вольта, уличного исполнения. Особенности

ИВЭПР (ИБП) осуществляет необходимую температурную компенсацию напряжения заряда аккумулятора, ИВЭПР способен автоматически удерживать установленный режим рабочей температуры внутри корпуса с использованием встроенного нагревательного элемента, ИВЭПР имеет режим «Прогрев» и два различных варианта подключения аккумулятора: с защитой от глубокого (полного) разряда батареи и без защиты от глубокого (полного) разряда батареи;
ИВЭПР (ИБП) имеет светодиодную индикацию наличия напряжения внешней электросети, светодиодную индикацию режима «Прогрев», индикация работы источника от электросети, светодиодную индикацию наличия напряжения на выходе ИБП;
ИВЭПР (ИБП) осуществляет надежную защиту выходов от перегрузки по току и от короткого замыкания, имеет защиту нагрузки от аварии ИБП, осуществляет работу релейных выходов «Переход на резерв» и «Разряд АКБ», защиту контактов аккумулятора от короткого замыкания.
