Чистый синус или модифицированный меандр

09-03-2013

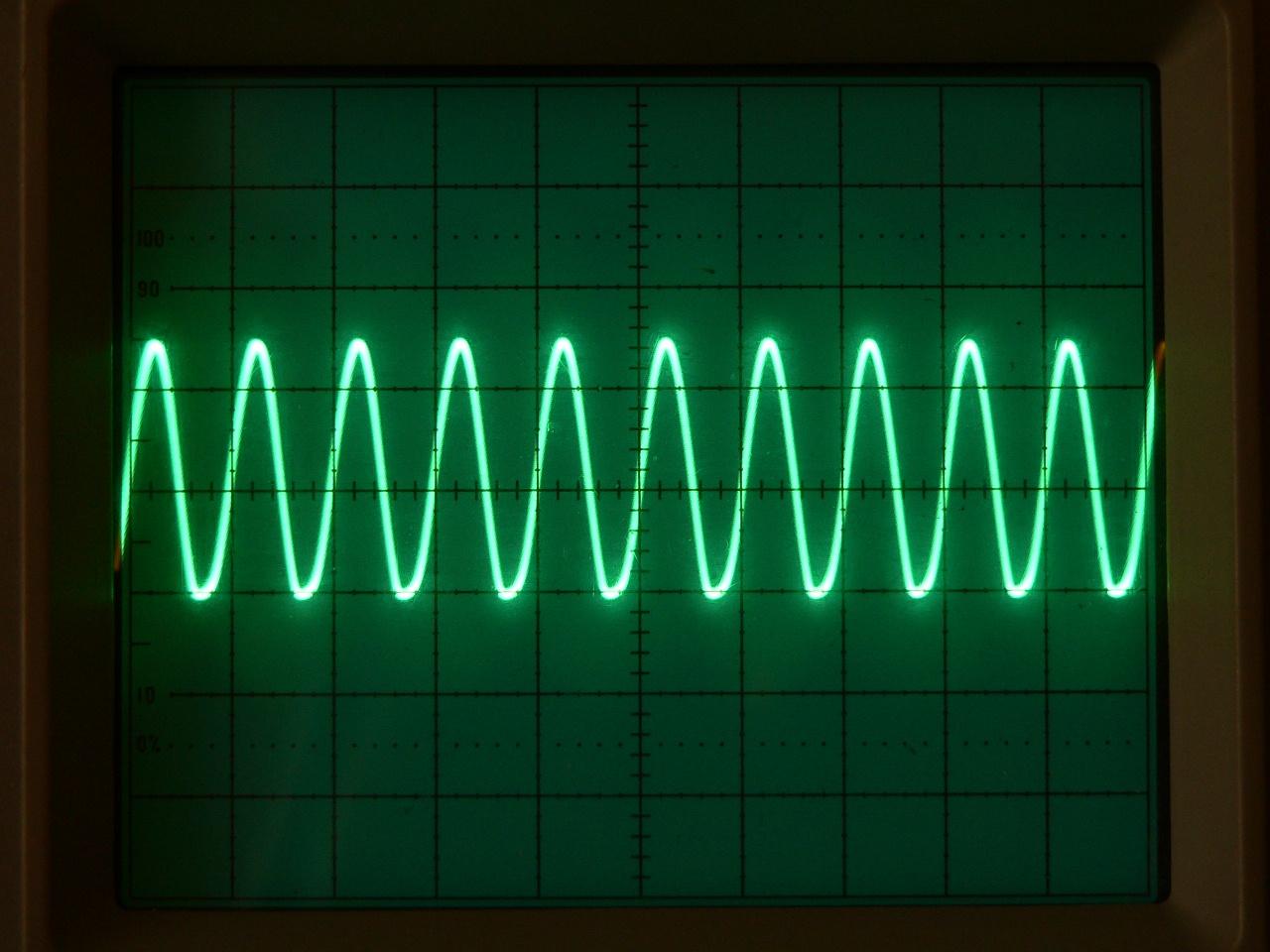

Графики чистого синуса и меандра на экране осциллографа

Что такое «чистый синус» электропитания, и зачем он нужен? Давайте разбираться.

Качество электроэнергии, поставляемой в наши дома, отвечает определенным требованиям. Один из важных показателей качества — вид графика напряжения. График напряжения электрического сигнала в сети должен иметь правильную синусоидальную форму. Для такого графика часто используют определение «чистый синус».

В случае отключения сетевого электропитания используются источники бесперебойного питания. Однако далеко не все ИБП обеспечивают электропитание правильной синусоидальной формы.

Вид графика напряжения выходного сигнала источника бесперебойного питания зависит от типа и конструкции данного устройства.

Большинство обычных компьютерных ИБП генерируют на выход сигнал, называемый «модифицированный синус» или «меандр».

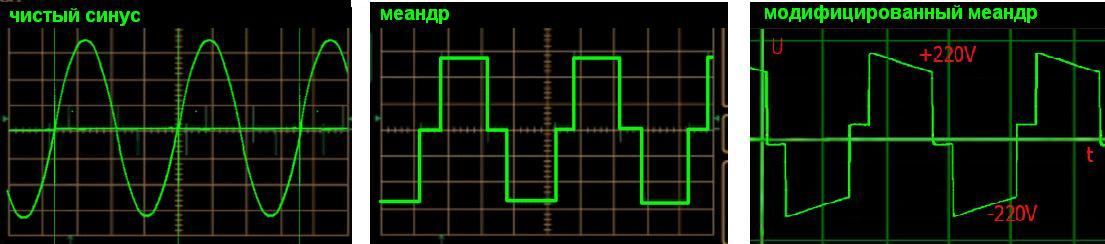

Различные типы графиков выходного сигнала, полученные с помощью осциллографа, представлены на следующем рисунке.

Фото графиков напряжения на осциллографе в форме чистого синуса, меандра

Методы аппроксимации графика чистого синуса

В этом разделе мы ознакомимся с различными методами аппроксимации графика чистого синуса, применяемыми на практике.

График напряжения в форме правильной синусоиды на следующих рисунках представлен красным цветом. Графики напряжения, имеющие приближенную к синусоиде форму, представлены другим цветом.

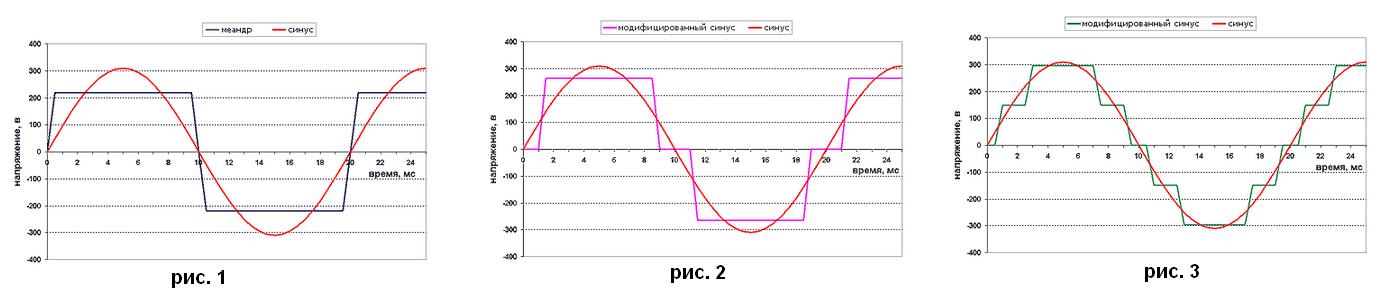

Самым простым приближением является график меандра. Меандр — простая ломаная линия, в данном случае имеющая форму прямоугольника в каждом полупериоде графика синуса. График простого меандра представлен на рисунке 1. На практике преобразователи такого типа не используются по причине резкого изменения значения напряжения в точках пересечения нулевого значения напряжения. Электрический сигнал такой формы создает большие электрические помехи и может вывести из строя подключенное оборудование.

Для снижения негативных эффектов применяется преобразование типа «меандр» с дополнительными «паузами» в точках смены полярности сигнала. График такого модифицированного меандра представлен на рисунке 2.

Более совершенные методы аппроксимации графика синусоиды напряжения позволяют получать график с большим количеством «ступенек». Такой подход позволяет снизить амплитуду перехода на следующую ступень и ближе подойти к графику «чистого синуса». Такой график носит название «модифицированный синус» и представлен на рисунке 3.

Способы аппроксимации синусоидальной формы графика напряжения, график меандра и модифицированного синуса

Когда нужен «чистый синус», а когда достаточно и «модифицированного»

Различные электроприборы и электрооборудование имеют разные требования к качеству электропитания. Ряд устройств корректно работает только с сигналом «чистый синус», другие приборы могут без проблем использовать электропитание в форме «модифицированного синуса». С другой стороны, источники бесперебойного питания с выходным сигналом в форме чистого синуса существенно дороже, чем ИБП с модифицированным синусом.

Не критичны к форме графика напряжения и могут использовать «модифицированный синус» следующие приборы:

нагревательные приборы;
компьютеры;
бытовые приборы, имеющие импульсные источники питания.

Требуют использования питания форме чистого синуса следующие приборы:

электродвигатели;
котлы отопления;
циркуляционные и погружные насосы;
компрессоры;
приборы и оборудование, имеющие трансформаторные источники питания;
приборы и оборудование, чувствительные к электрическим помехам в сети.

Отклонения от правильной синусоидальной формы напряжения приводят к перегреву такого оборудования, повышенному трению и биению подвижных частей конструкции, к возможным авариям и поломкам. Использование источников питания с модифицированным синусом выходного сигнала приводит к существенному сокращению срока эксплуатации приборов, имеющих трансформаторные источники питания или электродвигатели.

ИБП с чистым синусом для питания котлов отопления

Для правильного и безопасного электропитания газовых котлов отопления необходимо использовать только ИБП с синусоидальной формой сигнала.

В конструкцию современного котла отопления входят: электронный блок управления, циркуляционные насосы, насосы или компрессоры для обогащения воздухом горючей смеси. Все эти устройства требуют правильного синусоидального электропитания.

Использование источников бесперебойного питания с формой сигнала в виде модифицированного синуса приведет к сбоям в работе электронного блока и повышенному износу и перегреву насосов котла отопления.
