Как защитить бытовую технику от нестабильного напряжения
10-04-2025
Перепады напряжения в электросети — проблема, с которой может столкнуться каждый.
Нарушения в работе трансформаторной подстанции, аварии в передающих сетях, обрыв «нуля», ослабление заземления, значительная перегрузка сети, изношенность домовой электрической подводки – это и многое другое приводит к перебоям в сети.
В свою очередь, нестабильная сеть является причиной многих бытовых проблем. Это касается:
- повышенного напряжения;
- пониженного напряжения.
Например, при низком напряжении на компрессоре электродвигателя повышается ток, это приводит к перегреву холодильника, насоса, посудомоечной или стиральной машины – устройства начинают работать на пределе своих возможностей.
Высокое напряжение также негативно сказывается на работе электроприборов. Они могут работать с перебоями или вовсе отключаться. В результате срок их службы сокращается, устройства часто ломаются, что приводит к высоким затратам на ремонт и замену устройств.
Чтобы защитить свои устройства от таких неприятностей, необходимо установить стабилизатор напряжения.
Что такое стабилизатор напряжения
Стабилизатор напряжения — это устройство, основной функцией которого является коррекция и нормализация напряжения, что обеспечивает безопасную и надёжную работу подключённой бытовой техники и электрооборудования. Он способен как снижать высокое напряжение, так и повышать низкое, поддерживая его на уровне, необходимом для нормальной работы приборов.
Какой стабилизатор напряжения лучше выбрать для бытовой техники
На сегодняшний день существует четыре наиболее популярных типа стабилизаторов напряжения:
- Электромеханические;
- Релейные;
- Инверторные;
- Тиристорные (симисторные).
Все эти стабилизаторы выполняют одну основную задачу – стабилизируют напряжение в сети. Рассмотрим подробнее отличия, плюсы и минусы каждой из технологий.
Электромеханические стабилизаторы напряжения
Эти устройства – одни из самых недорогих и простых решений, однако, на сегодняшний день такой тип стабилизации считается устаревшим.
Сердце электромеханического стабилизатора – медный трансформатор, по которому перемещается графитовая щётка или другая щётка со специальным напылением. Когда входное напряжение колеблется, механический привод автоматически подстраивает положение подвижного витка, что позволяет получать на выходе стабильное напряжение.

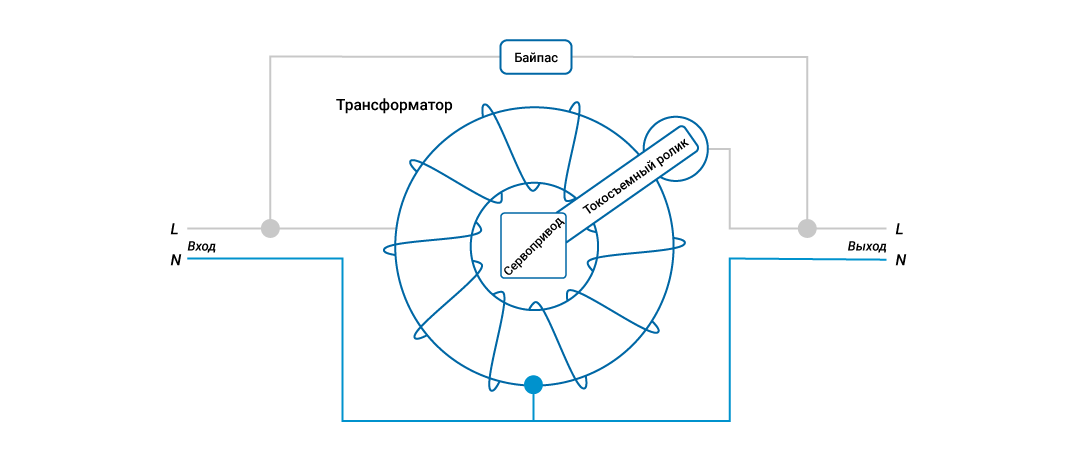

Рисунок 1. Принцип работы электромеханического стабилизатора напряжения
Плюсы электромеханических стабилизаторов:
- Высокая точность регулирования напряжения. При плавных (суточных или сезонных) изменениях напряжения в сети это устройство отлично справляется со своей задачей – стабилизацией.
- Широкий диапазон рабочего напряжения, в зависимости от модели и производителя.
Минусы электромеханических стабилизаторов:
- Физический износ ввиду наличия движущегося механизма: сервопривода, перемещающего щётку по трансформатору. А последние, в свою очередь, создают пару трения, которая со временем изнашивается.
- Скорость реакции на изменения напряжения. Сервопривод действует инерционно и не может мгновенно переместиться по обмотке трансформатора на требуемое положение при резких изменениях в сети.
- Защитное отключение. При резких изменениях сети (например, выходе входного напряжения за границу допустимого) электромеханический стабилизатор не успевает вовремя среагировать и какое-то время подаёт на приборы такое же напряжение, которое получает, а затем и вовсе отключается, возобновляя питание только спустя 5-10 секунд, когда щётка, наконец, займёт необходимое место на трансформаторе.
- Габариты и вес. Такие устройства чаще всего имеют большие размеры и вес по сравнению с другими стабилизаторами, что может быть неудобно для использования в ограниченных пространствах.
- Шум. Работа сервопривода и трансформатора создаёт шум, который может оказывать дискомфорт при размещении такого стабилизатора в офисном или жилом помещении.
Релейные стабилизаторы напряжения
Релейные стабилизаторы работают на основе переключения силовых реле, которые корректируют выходное напряжения ступенчато. Такие устройства идеально подойдут для систем отопления и маленькой бытовой техники.

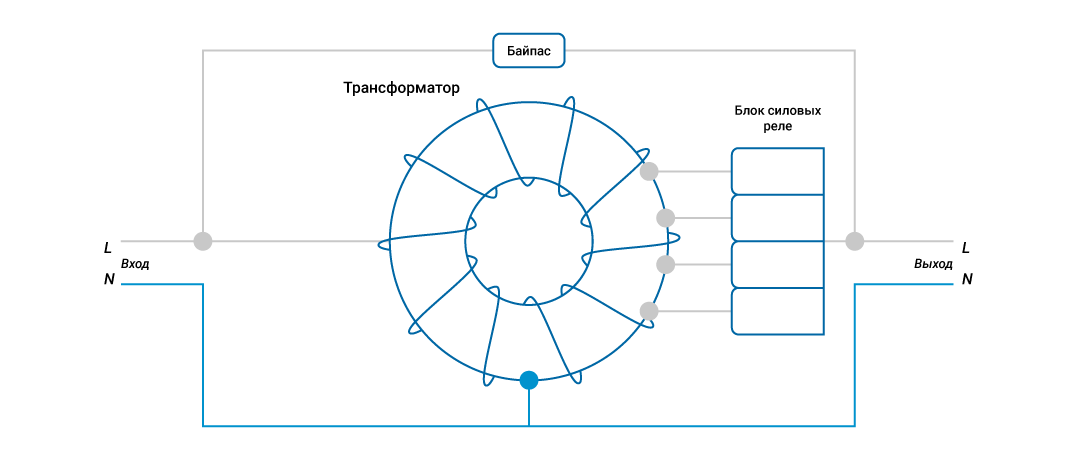

Рисунок 2. Принцип работы релейного стабилизатора напряжения
Плюсы релейных стабилизаторов напряжения
- Устойчивость к перегрузкам. Релейные стабилизаторы способны выдерживать кратковременные перегрузки, что делает их надёжными для защиты подключённого оборудования.
- Долговечность. Обычно такие устройства имеют длительный срок службы и низкие затраты на обслуживание, так как использование реле минимизирует механический износ.
- Низкая стоимость. В сравнении с другими типами (например, инверторными или симисторными) – релейные стабилизаторы часто имеют более доступную цену, что делает их популярным выбором для дома, дачи или офиса.
- Стабилизаторы релейного типа не вносят искажений в синусоиду (форму выходного сигнала). Это особенно важно для оборудования, которое в своём составе имеет двигатель (например, холодильник, стиральная машина и сплит-система). Эти приборы, получая искажённый сигнал (меандр), начинают издавать громкие звуки. .
Минусы релейных стабилизаторов напряжения:
- Щелчки при переключении. При переключении реле издаёт звук, поэтому расположение таких устройств в офисных и жилых помещениях может вызывать дискомфорт.
- Помехи в сети. Это возможно в случае использования в конструкции стабилизатора некачественных силовых реле.
Инверторные стабилизаторы напряжения
Инверторные стабилизаторы напряжения стали популярным решением для защиты электрооборудования от перепадов напряжения и обеспечения стабильной работы чувствительных к изменениям параметров сети электрических устройств.
Такие стабилизаторы работают с двойным преобразованием. Сначала выпрямитель делает первое преобразование – из входного переменного напряжения в промежуточное постоянное, а затем инвертор преобразовывает постоянное в переменное напряжение – уже стабилизированное.

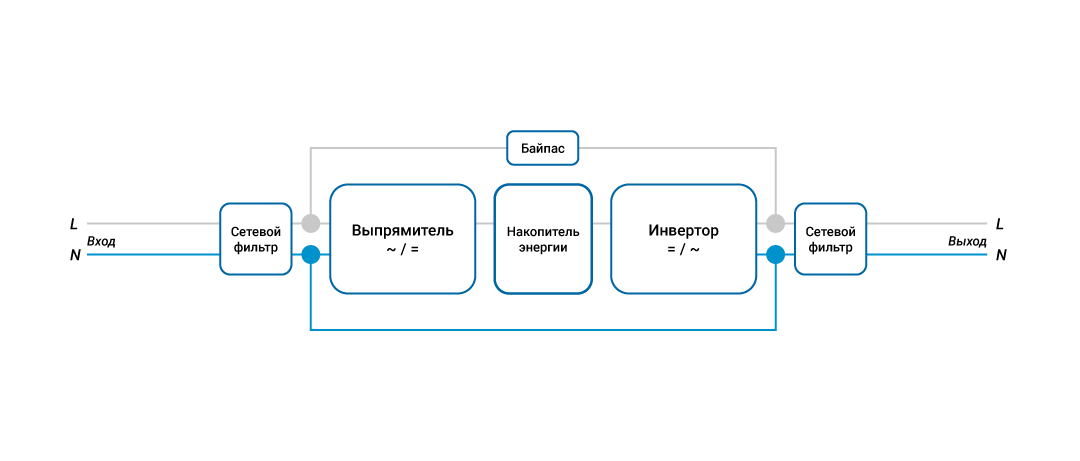

Рисунок 3. Принцип работы инверторного стабилизатора напряжения
Плюсы инверторных стабилизаторов напряжения:
- Чистый синус. Обеспечивает корректное и устойчивое функционирование подключённого электрооборудования.
- Точность и скорость. Инверторные стабилизаторы подходят для чувствительной техники.
- Широкий диапазон входного напряжения. Возможность работы с очень низкими и высокими входными напряжениями.
- Средний уровень шумов в моделях от 1500ВА. Такие стабилизаторы нагреваются в процессе работы, в результате чего шум может вызывать охлаждение с помощью внутреннего вентилятора.
- Компактность и лёгкость. Они меньше и легче традиционных стабилизаторов, что упрощает их установку.
Минусы инверторных стабилизаторов напряжения:
- Высокая стоимость. Как правило, такие стабилизаторы значительно дороже устройств других типов.
- Неэкономичность. Высокая стоимость владения и большое потребление электроэнергии на холостом ходу.
- Сложность в проведении ремонтных работ. В конструкции этих приборов отсутствует классический трансформатор, стабилизация напряжения происходит благодаря электронике, что усложняет возможный ремонт и приводит к его удорожанию.
- Необходимость в охлаждении. При длительной работе инверторные стабилизаторы могут нагреваться, в результате чего может потребоваться дополнительное охлаждение.
- Недолговечность. Сложность электронных компонентов приводит к их быстрому выходу из строя.
- Гарантия. Обычно производители инверторных стабилизаторов дают гарантию не более 24 месяцев, что обусловлено коротким сроком службы элементной базы этих устройств.
Симисторные (тиристорные) стабилизаторы напряжения
Тиристорные и симисторные стабилизаторы напряжения относятся к семейству электронных. Стабилизацию напряжения реализуют полупроводниковые ключи – тиристоры или симисторы.
Этот тип приборов считается наиболее надёжным и эффективным для защиты всей бытовой техники и характеризуется идеальным соотношением цены и технических характеристик.

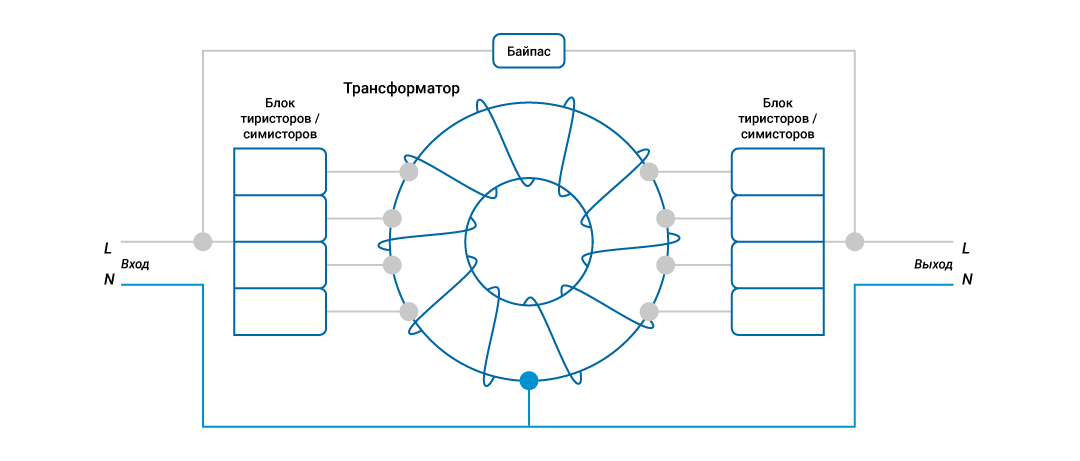

Рисунок 4. Принцип работы симисторного/тиристорного стабилизатора напряжения
Плюсы симисторных стабилизаторов напряжения:
- Скорость и точность стабилизации – благодаря быстродействующим симисторным ключам и микропроцессорному управлению.
- Широкий диапазон регулирования. Возможность работы с низкими и высокими входными напряжениями.
- Безопасность. Симисторные стабилизаторы имеют высокий уровень защиты от коротких замыканий и перегрузок. Они автоматически отключаются при возникновении опасных ситуаций, что минимизирует риск повреждения оборудования.
- Длительный срок службы. Они менее подвержены износу, что делает их идеальными для постоянного использования.
- Низкая стоимость владения – благодаря длительному сроку службы и высокой надёжности конструкции.
Минусы симисторных стабилизаторов напряжения:
- Ступени регулирования. Симисторные стабилизаторы регулируют напряжение ступенчато, переключая обмотки трансформатора. Это может приводить к небольшим скачкам в сети, однако подавляющее большинство нагрузок этих ступеней даже не замечает.
- Ограниченная точность стабилизации. Точность стабилизации обычно составляет ±5-10%, что хуже, чем у релейных или инверторных стабилизаторов.
- Высокая стоимость. Цена этих стабилизаторов немного выше электромеханических и релейных, но дешевле инверторных.
Мощный стабилизатор напряжения — это эффективное решение для организации стабильного электропитания вашего дома.
Покупка стабилизатора любого типа требует внимательного подхода и зависит от предполагаемых условий его эксплуатации – мощности подключаемого бытового оборудования, номинала вводного автомата и др. Необходимо выбирать модель на 10-15% мощнее, чем вам требуется, чтобы оставить запас и исключить возникновение перегрузок.
Выбирая между технологиями стабилизации, обратите внимание на необходимость надёжной защиты и долгосрочной эксплуатации.
Хотя электромеханические, релейные и инверторные стабилизаторы имеют свои преимущества, симисторная технология, всё же, является, более безопасным и долговечным решением. Их высокая степень защиты, надёжность и простота использования делают эти устройства, пожалуй, идеальным выбором для обеспечения стабильной работы вашего оборудования.
Симисторные стабилизаторы напряжения — это эффективное решение для большинства бытовых и коммерческих задач. Их стоимость полностью оправдана сроком службы, впечатляющими характеристиками и надёжностью технологии.
Подробнее про симисторные стабилизаторы напряжения SKAT.
