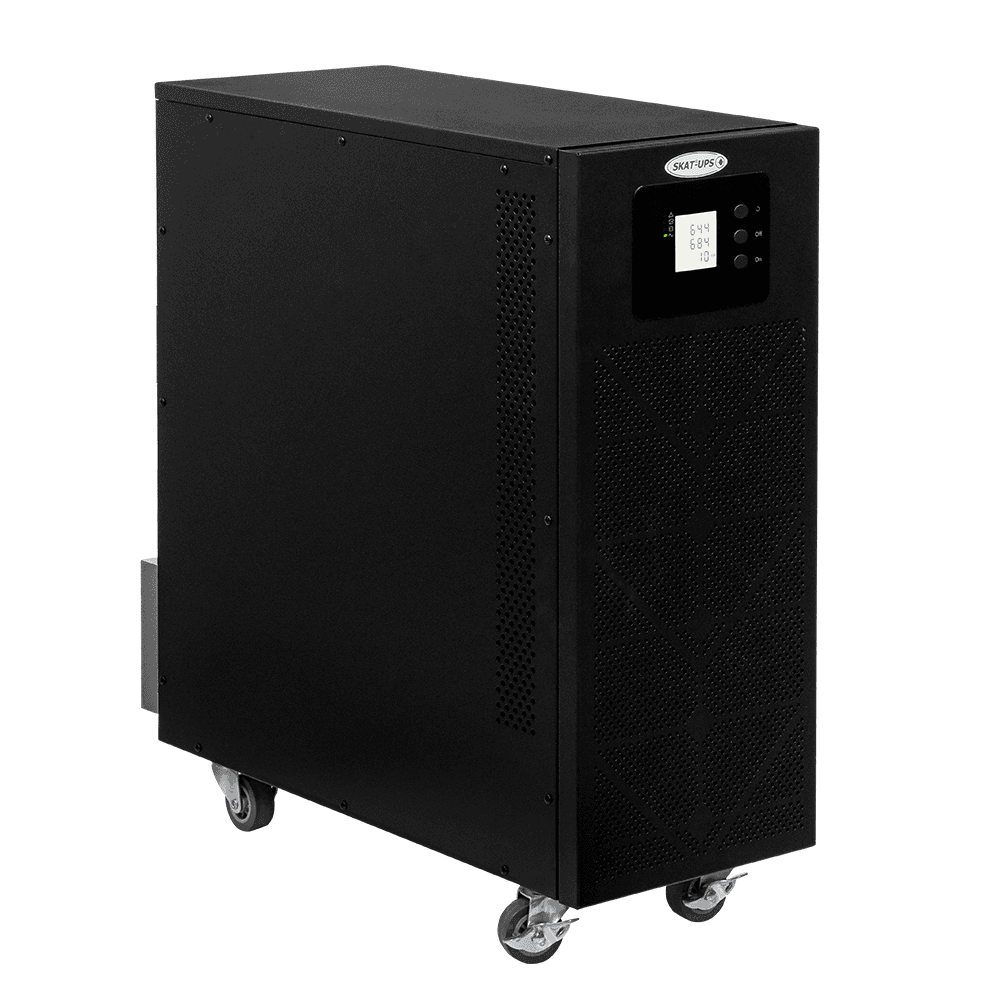

Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3

Код товара: 445
Минпромторг
  • Топология: ONLINE
  • Мощность: 10 кВА /9 кВт
  • АКБ: внешние 16/18/20 от 40 Ач
  • Ток заряда АКБ: до 14 А

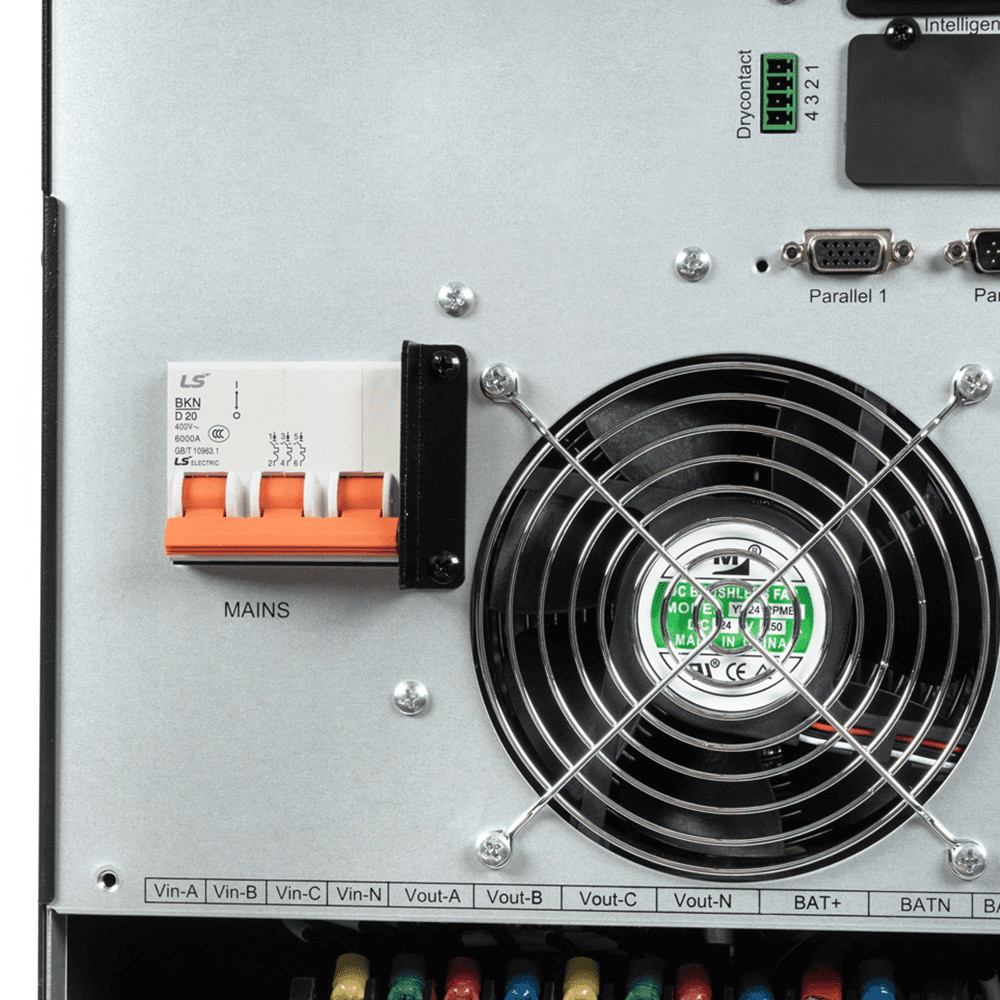

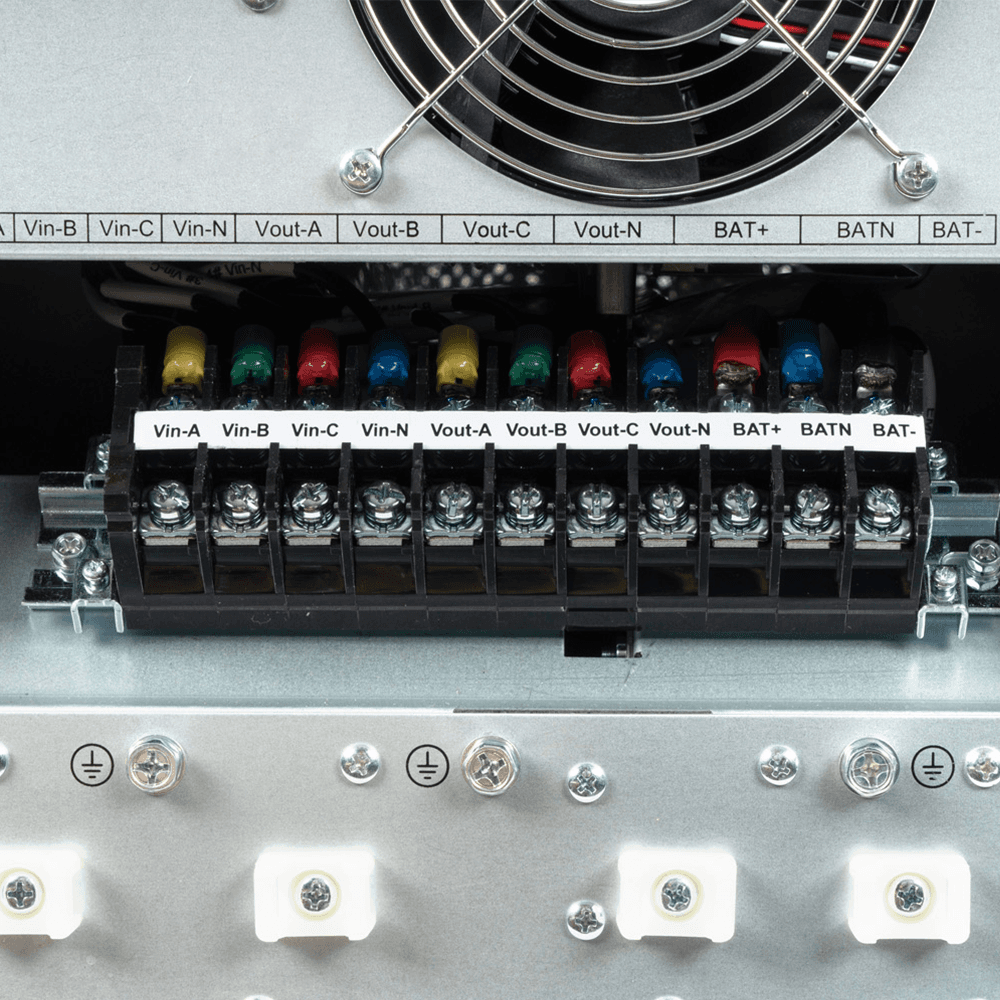

  • Выходные разъёмы: клеммная колодка

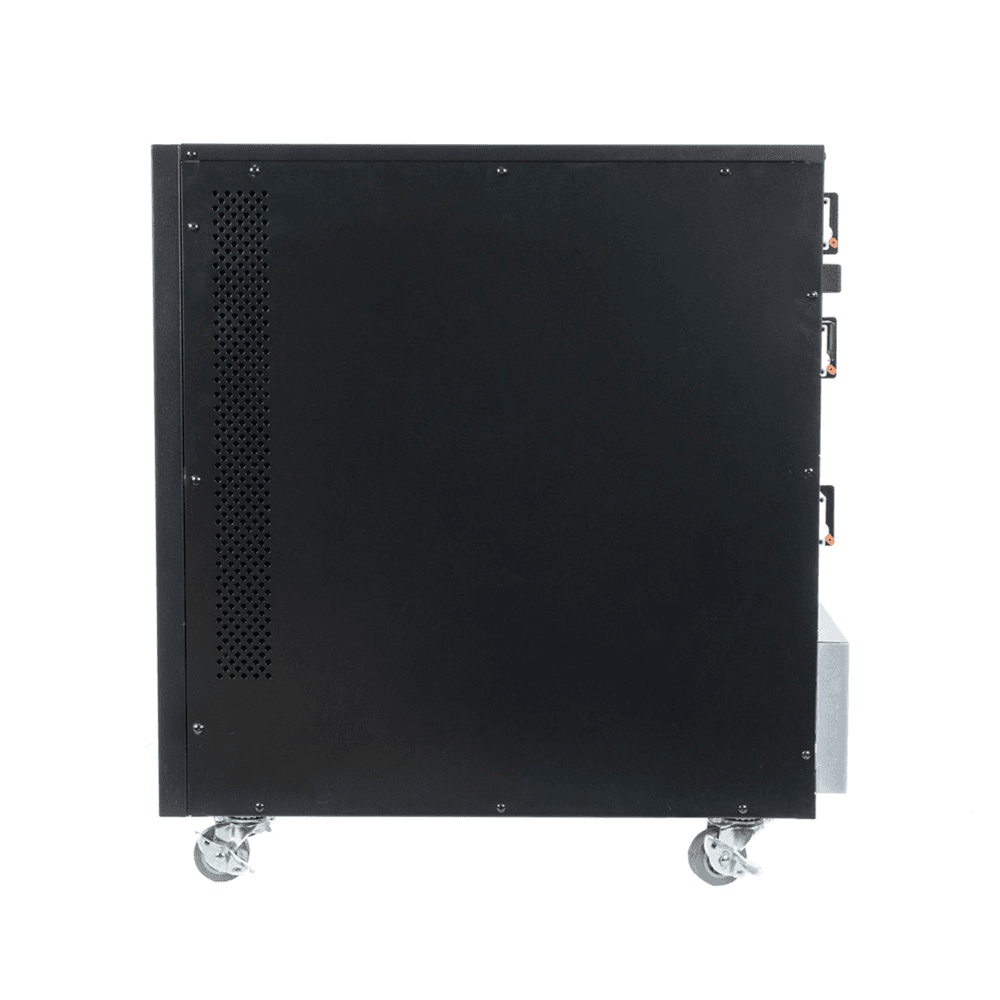

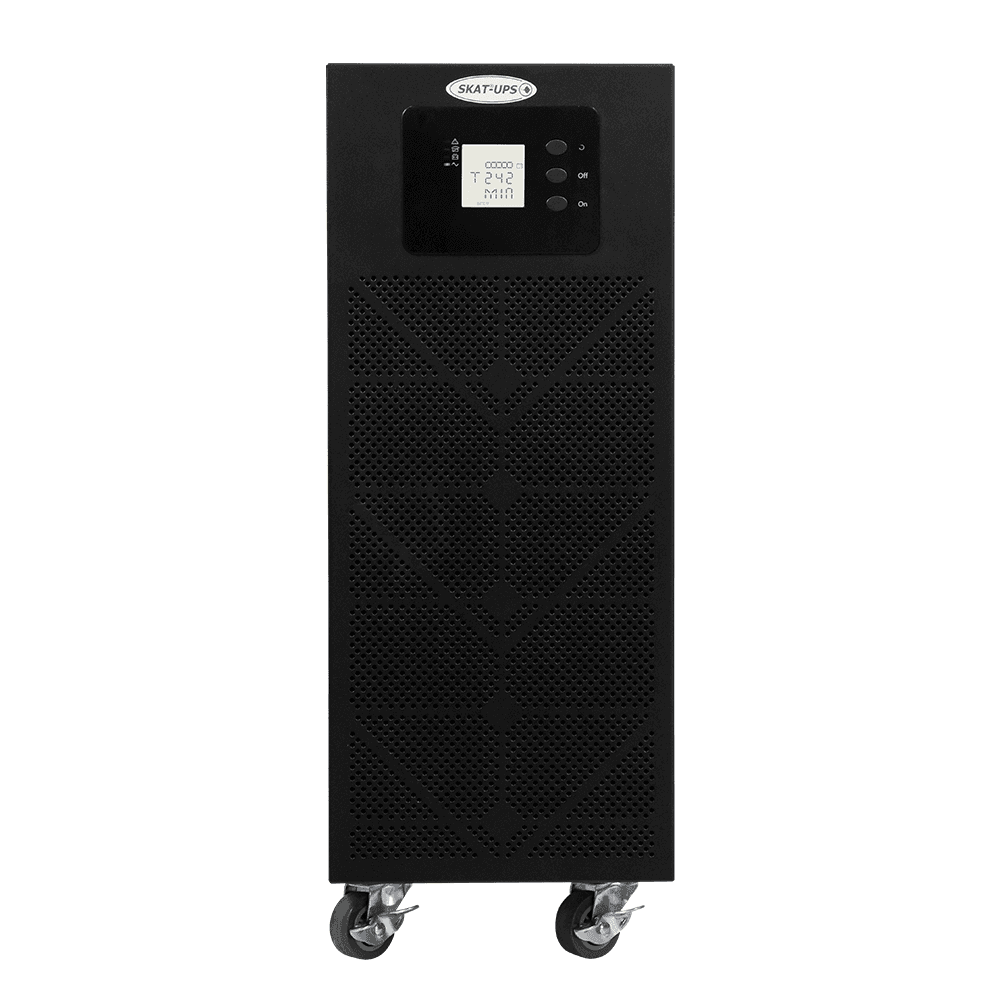

  • Напольный корпус Tower, ЖК-дисплей

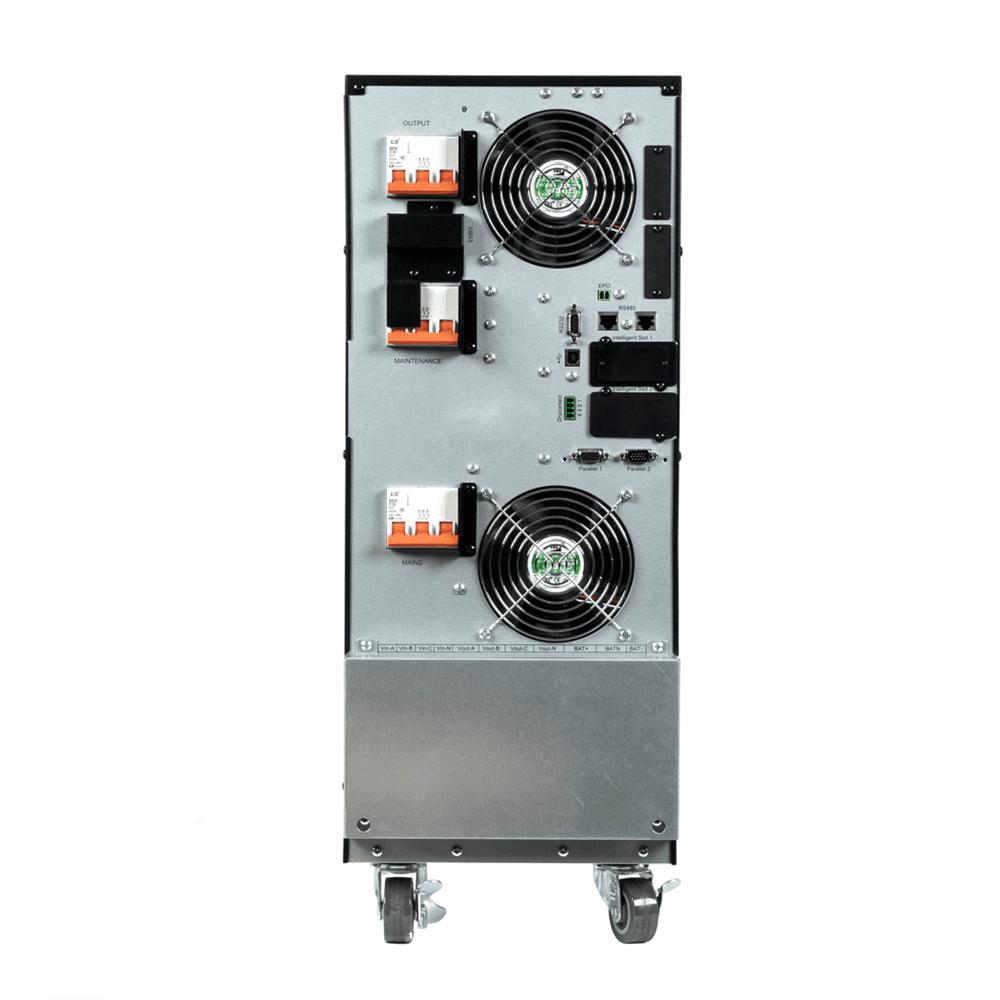

  • EPO, SNMP-слот, RS-232, RS-485, «сухой контакт», USB, порт для платы релейного интерфейса
  • Возможность каскадного подключения до 4-х шт
  • Расширенная гарантия

Цена по запросу

Изделие SKAT-UPS 10-3/3 предназначено для обеспечения трехфазным бесперебойным питанием потребителей с номинальным напряжением питания 380 В переменного тока частотой 50 Гц. Изделие предназначено для эксплуатации в закрытом помещении.

Изделие представляет собой современный экономичный трехфазный источник бесперебойного питания с системой двойного преобразования напряжения, цифровым управлением, функциями защиты и контроля. Изделие обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).

Изделие рассчитано на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.

Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.

Возможность подключения SNMP-модуля CY 504 или DA 806.

Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).

SKAT-UPS 10-3/3 (192 В)

Таблица примерного времени резерва, час

Ёмкость АКБ, АчНагрузка, ВАНагрузка, ВАНагрузка, ВА
2500500010000
16х402 ч1 ч30 мин
16х653ч 30мин1ч 45мин50 мин
16х1005ч 40мин2ч 50мин1ч 20мин
16х1206ч 50мин3ч 20мин1ч 40мин
16х1508ч 30мин4ч 15мин2 ч
16х20011ч 30мин5ч 40мин2ч 45мин
16х25014ч 20мин7ч3ч 30мин

SKAT-UPS 10-3/3 (216 В)

Таблица примерного времени резерва, час

Ёмкость АКБ, АчНагрузка, ВАНагрузка, ВАНагрузка, ВА
2500500010000
18х402ч 30мин1ч 15мин35 мин
18х654ч2 ч1 ч
18х1006ч 20мин3ч 10мин1ч 30мин
18х1207ч 40мин3ч 50мин1ч 50мин
18х1509ч 40мин4ч 45мин2ч 20мин
18х20012ч 30мин6ч 20мин3ч 10мин
18х25016ч8ч4 ч

SKAT-UPS 10-3/3 (240 В)

Таблица примерного времени резерва, час

Ёмкость АКБ, АчНагрузка, ВАНагрузка, ВАНагрузка, ВА
2500500010000
20х402ч 50мин1ч 25мин40 мин
20х654ч 40мин2ч 20мин1ч 10мин
20х1007ч3ч 30мин1ч 40мин
20х1208ч 30мин4ч 15мин2ч
20х15010ч 30мин5ч 20мин2ч 40мин
20х20014ч7ч 10мин3ч 30мин
20х25018ч9ч4ч 30мин

Преимущества устройства

  • современный дизайн, удобный пользовательский интерфейс, информативный ЖК—дисплей;

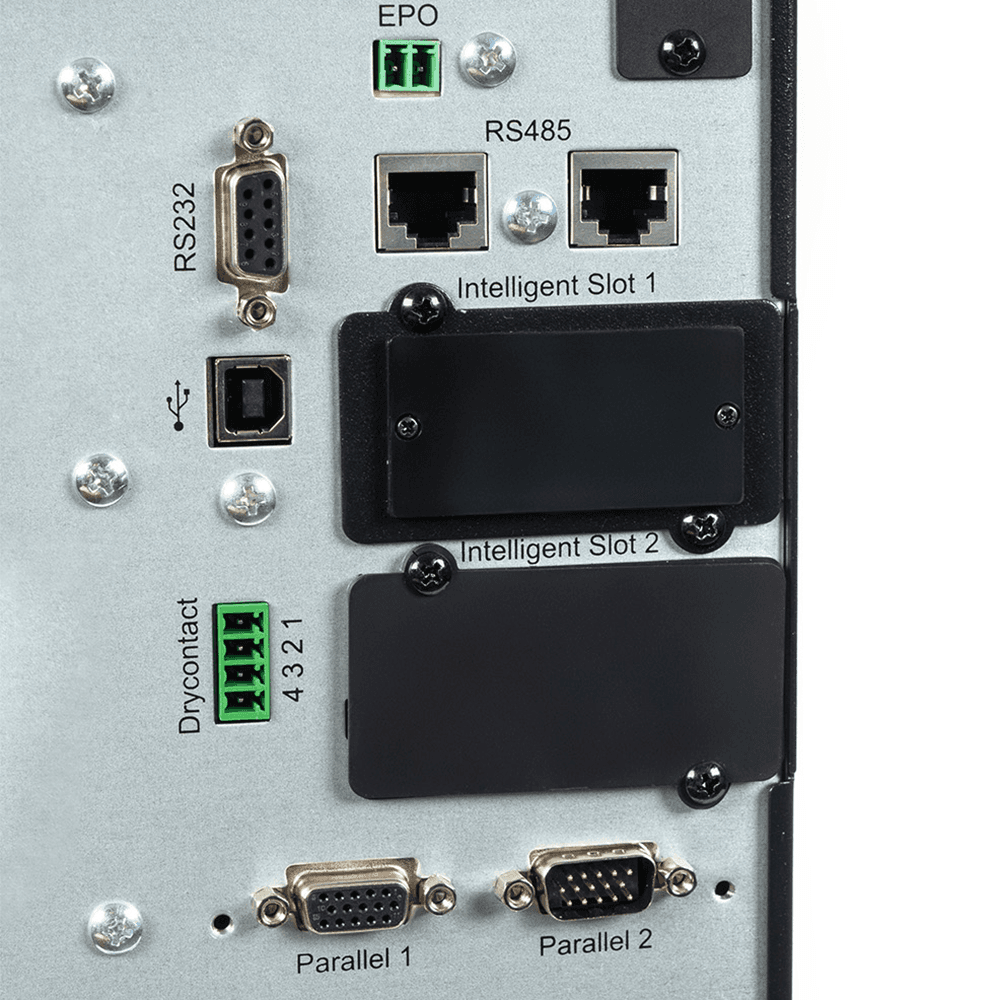

  • стандартные возможности коммуникации: двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45);
  • два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.);
  • разъем для подключения устройства дистанционного аварийного отключения питания (EPO);
  • коммуникационный порт в формате «СУХОЙ КОНТАКТ» (см. приложение 4);

Особенности SKAT-UPS 10-3/3

  • стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
  • качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 380/400/415 В переменного тока и суммарной потребляемой мощностью до 10 000 ВА;
  • высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
  • многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
  • технология Online, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
  • правильная синусоидальная форма выходного напряжения;
  • стабильная частота выходного напряжения;
  • подавление импульсов высоковольтных и высокочастотных помех;
  • повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
  • возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
  • светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а также звуковую сигнализацию о разряде и неисправностях;
  • длительный автономный режим;
  • возможность горячей замены АКБ;
  • низкое энергопотребление и высокий коэффициент полезного действия (КПД), что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения;
  • расширенный диапазон входной частоты (см. п.4 таблицы), благодаря чему изделие хорошо совместимо с резервными генераторами;
  • режим ECO (экономичный режим), который позволяет снизить энергопотребление. Если сетевое напряжение находится в пределах номинального диапазона (см. п.5 таблицы), питание на нагрузку подаётся непосредственно от сети и инвертор источника находится в режиме ожидания, при выходе сетевого напряжения за пределы номинального диапазона, источник мгновенно переходит в режим питания нагрузки через инвертор;
  • коррекцию коэффициента мощности (может достигать значения 0,9), благодаря чему не вносит искажений во входную электросеть;
  • трёхуровневый режим заряда АКБ с помощью встроенного интеллектуального зарядного устройства, что увеличивает срок службы АКБ и оптимизирует время её заряда;

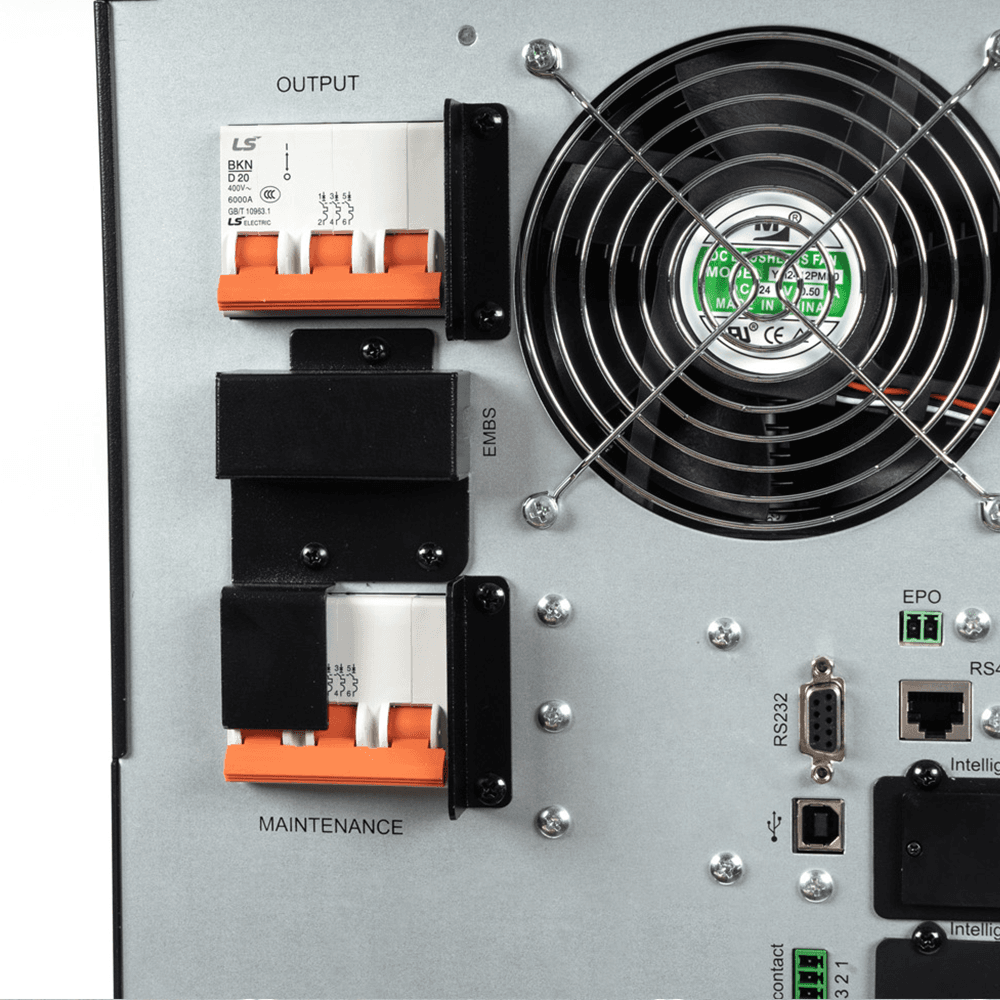

  • возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ посредством сервисного (ручного) байпаса, который используется в случае необходимости;
  • удобство и простота обслуживания и эксплуатации;
  • высокая эффективность вследствии применения технологии двойного преобразования напряжения;
  • возможность пользовательской настройки номинального значения входного и выходного напряжения (см. п.1 и п.9 таблицы);
  • наличие предстартовой автоматической самодиагностики, что обеспечивает своевременное выявление возможных проблем и исключает сбои в работе потребителей.

Технические характеристики SKAT-UPS 10-3/3



1 Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В заводская установка 380
настраивается пользователем 380/400/415
2 Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В 305…478
при 50% нагрузки, В 208…478
3 Номинальная частота входного напряжения, (Fном), Гц 50
4 Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц 40...70
5 Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В заводская установка -45%; +25%
настраивается пользователем

+ 10 %; + 15 %;
+ 20 %; - 20 %; - 30 %
6 Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В заводская установка -45%; +25%
настраивается пользователем

+ 10 %; + 15%;
+ 20 %; - 20%;
- 30 %
7 Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном ±10％
8 Входной коэффициент мощности, не менее 0,99
9 Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более 3%
10 Питание от генератора поддерживается
ВЫХОДНЫЕ ПАРАМЕТРЫ
11 Номинальная выходная мощность Полная, ВА 10000*
Активная, Вт 9000*
12 Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В заводская установка 380
настраивается пользователем 380/400/415
13 Выходной коэффициент мощности, не менее 0,9
14 Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % ±1
15 Отклик переходного напряжения (при линейной нагрузке) ±5
16 Фазовый баланс (100% несбалансированная нагрузка) 120° ±1°
17 Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, %

±1; ±2; ±4; ±5; ±10
18 Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц

50±0,1% или 60±0,1%
19 Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1
20 Коэффициент мощности в резерве количество батарей в АКБ, шт. 20 1,0
18 0,9
16 0,8
21 Коэффициент нелинейных искажений выходного напряжения (THD), %, не более  линейная нагрузка  2
нелинейная нагрузка  5
22 Форма выходного напряжения синусоидальная
ЭФФЕКТИВНОСТЬ
23 Режим «ОСНОВНОЙ», %, не менее 93,5
АККУМУЛЯТОРНАЯ БАТАРЕЯ
22 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
25 Рекомендуемая ёмкость АКБ, Ач от 40**
26 Количество АКБ (настраивается пользователем, заводская установка - 16 шт), шт.

16 (±96 В)/
18 (±108 В)/
20 (±120 В)
27 Ток заряда АКБ, А, не более 14
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ
28 Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)  ≥ 110%  через 60 мин
110%–125% через 10 мин
125–150 через 1 мин
> 150 немедленно
29 Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) ≥ 110%  через 10 мин
110%–125% через 1 мин
125–150% через 5 с
> 150% немедленно
30 Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А 20
31 Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А 1,7хIном
32 Габаритные размеры ШхГхВ, не более, мм  без упаковки 250х608х655
в упаковке 350х710х700
33 Масса, НЕТТО (БРУТТО), кг, не более 57 (70)
34 Диапазон рабочих температур, °С 0…+40
35 Относительная влажность воздуха (без конденсации), %, не более 90
  ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
36 Степень защиты оболочкой по ГОСТ 14254 IP20

* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.

** АКБ в комплект поставки не входят.

Стандартная гарантия
5 лет
