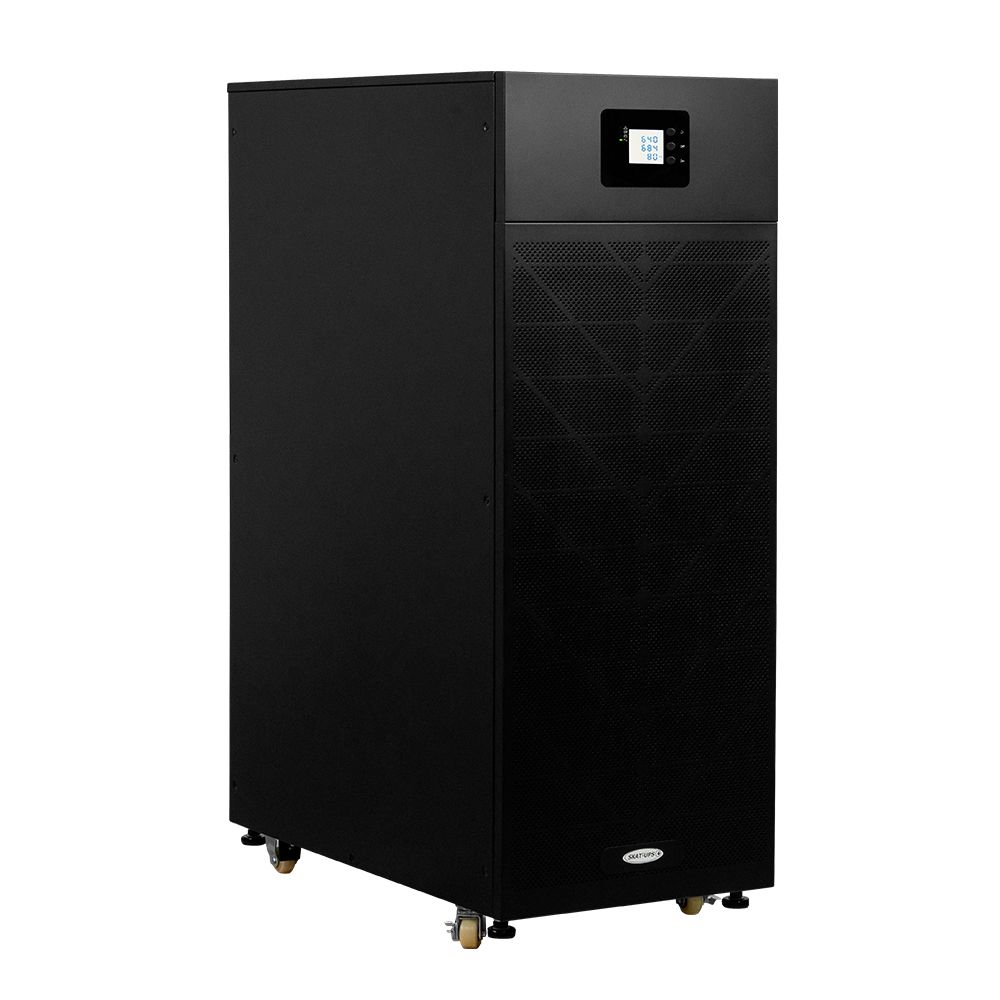

SKAT-UPS 100-3/3-ON – современный программируемый источник бесперебойного питания on-line архитектуры с двойным преобразованием напряжения, трехфазным входом и трехфазным выходом.
Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
ИБП SKAT-UPS 100-3/3-ON рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 100 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.
Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
 | ГИБКИЕ НАСТРОЙКИ ВРЕМЕНИ РЕЗЕРВА ЗА СЧЕТ КОЛИЧЕСТВА ПОДКЛЮЧАЕМЫХ АКБ |
 | ОНЛАЙН СХЕМОТЕХНИКА, ЗАЩИТА ОТ ЛЮБЫХ НЕПОЛАДОК В ТРЕХФАЗНОЙ СЕТИ |
 | КОЭФФИЦИЕНТ МОЩНОСТИ (PF) 1,0 |
 | ШИРОКИЕ ВОЗМОЖНОСТИ МОНИТОРИНГА, УПРАВЛЕНИЯ И АВАРИЙНОГО ОТКЛЮЧЕНИЯ |
 | ВОЗМОЖНОСТЬ КАСКАДНОГО ПОДКЛЮЧЕНИЯ ДО 6-ТИ УСТРОЙСТВ |
| Ёмкость АКБ, Ач | Нагрузка, ВА | ||||||||
| 20000 | 30000 | 40000 | 50000 | 60000 | 70000 | 80000 | 90000 | 100000 | |
| 40x40 | 25 мин | 15 мин | 11 мин | 7 мин | 6 мин | 5 мин | 3 мин | 3 мин | 3 мин |
| 40x50 | 31 мин | 21 мин | 14 мин | 11 мин | 9 мин | 6 мин | 5 мин | 5 мин | 3 мин |
| 40x65 | 43 мин | 27 мин | 20 мин | 15 мин | 12 мин | 10 мин | 9 мин | 6 мин | 6 мин |
| 40x80 | 52 мин | 33 мин | 25 мин | 18 мин | 15 мин | 13 мин | 11 мин | 10 мин | 7 мин |
| 40x100 | 1ч 06 мин | 44 мин | 31 мин | 25 мин | 21 мин | 16 мин | 14 мин | 12 мин | 11 мин |
| 40x120 | 1ч 19 мин | 52 мин | 37 мин | 30 мин | 25 мин | 21 мин | 17 мин | 15 мин | 13 мин |
| 40x150 | 1ч 38 мин | 1ч 06 мин | 49 мин | 37 мин | 31 мин | 27 мин | 23 мин | 21 мин | 17 мин |
| 40x200 | 2ч 30 мин | 1ч 27 мин | 1ч 06 мин | 52 мин | 44 мин | 35 мин | 31 мин | 27 мин | 25 мин |
источник бесперебойного питания - 1 шт.
кабель USB - 1 шт.
кабель RS-242 - 1 шт.
наконечник кабельный (кольцо) - 20 шт.
ответная часть разъема для подключения порта BAT_SW-2 пина - 1 шт.
ответная часть разъема для подключения порта MAINT-2 пина - 1 шт.
ответная часть разъема для подключения контакта EPO - 1 шт.
ответная часть разъема для подключения порта Optional-4 пина - 1 шт.
пыльник АКБ - 100 шт.
руководство по эксплуатации - 1 шт.
Российское оборудование, соответствующее высоким стандартам качества и надёжности.
| № п/п | Наименование параметра | Значение параметра | ||||
| ВХОДНЫЕ ПАРАМЕТРЫ | ||||||
| 1 | Номинальное входное напряжение, Uном, В | заводская установка | 380 | |||
| настраивается пользователем | 380/400/415 | |||||
| 2 | Диапазон входного напряжения без перехода в режим работы от батарей, В | 138…485 | ||||
| 3 | Номинальная входная частота, (Fном), Гц | 50/60 | ||||
| 4 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 40…70 | ||||
| 5 | Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380В | заводская установка | -45%; +25% | |||
| настраивается пользователем | + 10 %; + 15 %; + 20 %; - 20 %; - 30 % |
|||||
| 6 | Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380В | заводская установка | -45%; +25% | |||
| настраивается пользователем | + 10 %; + 15 %; + 20 %; - 20 %; - 30 % |
|||||
| 7 | Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном | ±10％ | ||||
| 8 | Входной коэффициент мощности, не менее | 0,99 | ||||
| 9 | Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более | 3% | ||||
| 10 | Питание от генератора | поддерживается | ||||
| ВЫХОДНЫЕ ПАРАМЕТРЫ | ||||||
| 11 | Номинальная выходная мощность | SKAT-UPS 100-3/3-ON, ВА/Вт | 100 000/100 000* | |||
| 12 | Номинальное выходное напряжение, В | заводская установка | 380 | |||
| настраивается пользователем | 380/400/415 | |||||
| 13 | Выходной коэффициент мощности | 1,0 | ||||
| 14 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1 | ||||
| 15 | Фазовый баланс (100% несбалансированная нагрузка) | 120° ±1° | ||||
| 16 | Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % | ±1; ±2; ±4; ±5 | ||||
| 17 | Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц | 50±1 или 60±1,2 | ||||
| 18 | Количество АКБ внешних, шт. | Коэффициент мощности в резерве | 36-50 | 1,0 | ||
| 32-34 | 0,9 | |||||
| 30 | 0,8 | |||||
| 19 | Максимальный коэффициент пиковой импульсной нагрузки (крест- фактор) | 3:1 | ||||
| 20 | Коэффициент нелинейных искажений напряжения на выходе (THDv), %, не более | линейная нагрузка | 2 | |||
| нелинейная нагрузка | 4 | |||||
| 21 | Форма выходного напряжения | синусоидальная | ||||
| ЭФФЕКТИВНОСТЬ | ||||||
| 22 | Коэффициент полезного действия, %, не менее | 95,5 | ||||
| АККУМУЛЯТОРНАЯ БАТАРЕЯ | ||||||
| 23 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||||
| 24 | Рекомендуемая ёмкость АКБ внешних, Ач | от 65** | ||||
| 25 | Количество АКБ (настраивается пользователем, заводская установка - 30 шт), шт. | 30(±180В)/32(±192В)/34(±204В)/36(±216В)/ 38(±228В)/40(±240В)/42(±252В)/44(±264В)/ 46(±276В)/ 48(±288В)/50(±300В) |
||||
| 26 | Ток заряда АКБ (ограничен входным током), А, не более | 40 | ||||
| ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ | ||||||
| 27 | Перегрузочные способности | ≥ 103% — 110% | через 60 мин | |||
| 110% — 125% | через 10 мин | |||||
| 125 — 150% | через 1 мин | |||||
| > 150% | немедленно | |||||
| 28 | Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая С), А | 100 | ||||
| 29 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 442х850х1200 | |||
| в упаковке | 560х1010х1380 | |||||
| 30 | Масса, НЕТТО (БРУТТО), кг, не более | SKAT-UPS 100-3/3-ON | 157 (175) | |||
| 31 | Диапазон рабочих температур, °С | 0…+40 | ||||
| 32 | Относительная влажность воздуха (без конденсации), %, не более | 95 | ||||
| 33 | Высота над уровнем моря, не более, м | 1500*** | ||||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||||||
| 34 | Степень защиты оболочкой по ГОСТ 14254 | IP20 | ||||
| 35 | Содержание драгоценных металлов и камней | нет | ||||
* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.
** АКБ в комплект поставки не входят
*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже)
(Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, деленной на номинальную мощность изделия)
| Высота(м) | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
| Нагрузочный коэффициент | 100% | 95% | 90% | 85% | 80% | 75% | 70% | 65% |
