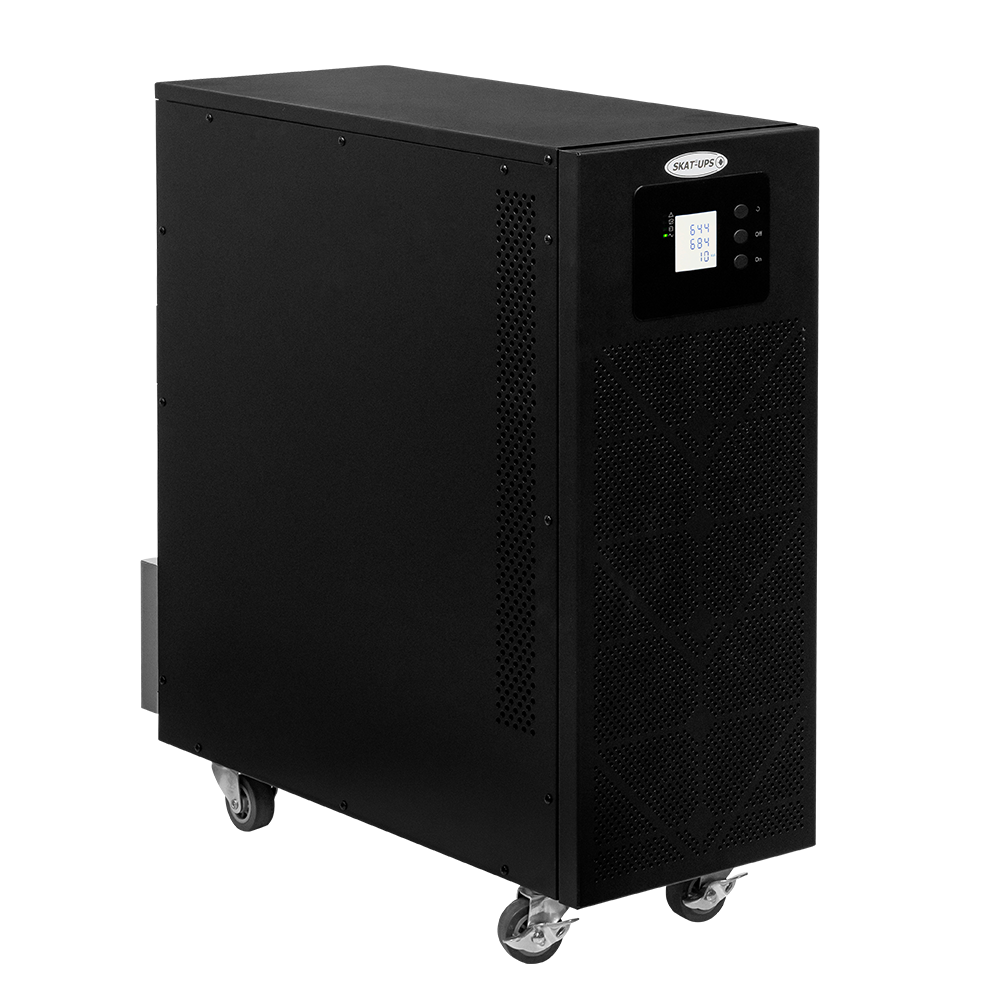

Трёхфазный источник бесперебойного питания SKAT-UPS 40-3/3

Код товара: 528
  • Топология: ONLINE
  • Мощность: 40 кВА /36 кВт
  • АКБ: внешние 32/34/36/38/40 шт от 40 Ач
  • Ток заряда АКБ: до 20 А
  • Выходные разъёмы: клеммная колодка
  • Напольный корпус Tower, ЖК-дисплей
  • EPO, SNMP-слот, RS-232, RS-485, «сухой контакт», USB, порт для платы релейного интерфейса
  • Возможность каскадного подключения до 4-х шт
  • Расширенная гарантия
Сделано на Дону
Сделано в России
Сертификат МВД
Минпромторг России
Цена по запросу
Заказать

SKAT-UPS 40-3/3 – современный программируемый источник бесперебойного питания on-line архитектуры с двойным преобразованием напряжения, трехфазным входом и трехфазным выходом.

Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).

ИБП SKAT-UPS 40-3/3 рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 40 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.

Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.

Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).



ПРЕИМУЩЕСТВА УСТРОЙСТВА

ГИБКИЕ НАСТРОЙКИ ВРЕМЕНИ РЕЗЕРВА ЗА СЧЕТ КОЛИЧЕСТВА ПОДКЛЮЧАЕМЫХ АКБ
ОНЛАЙН СХЕМОТЕХНИКА, ЗАЩИТА ОТ ЛЮБЫХ НЕПОЛАДОК В ТРЕХФАЗНОЙ СЕТИ
НИЗКОЕ ЭНЕРГОПОТРЕБЛЕНИЕ И ВЫСОКИЙ КПД – 93,5%
ШИРОКИЕ ВОЗМОЖНОСТИ МОНИТОРИНГА, УПРАВЛЕНИЯ И АВАРИЙНОГО ОТКЛЮЧЕНИЯ
ВОЗМОЖНОСТЬ КАСКАДНОГО ПОДКЛЮЧЕНИЯ ДО 4-Х УСТРОЙСТВ



ТАБЛИЦЫ ПРИМЕРНОГО ВРЕМЕНИ РЕЗЕРВА



SKAT-UPS 40-3/3 + 32 АКБ (384 В)

Ёмкость АКБ, АчНагрузка, ВА
500010000150002000025000300003500040000
32х402ч 15мин1ч 5мин45 мин30 мин20 мин15 мин10 мин5 мин
32х653ч 40мин1ч 30 мин1 ч45 мин30 мин20 мин15 мин10 мин
32х1005ч 40мин2ч 30мин1ч 45мин1ч 20мин1 ч45 мин30 мин20 мин
32х1206ч 40мин3ч 20мин2ч 15мин1ч 40мин1ч 20мин1 ч45 мин30 мин
32х1508ч 30мин4ч 15мин2ч 45мин2 ч1ч 40мин1ч 20мин1 ч45 мин
32х20011ч 20мин5ч 30мин3ч 30мин2ч 45мин2 ч1ч 40мин1ч 20мин1 ч
32х25014ч 20мин7 ч4ч 45мин3ч 30мин2ч 45мин2 ч1ч 40мин1ч 20мин

SKAT-UPS 40-3/3 + 34 АКБ (408 В)

Ёмкость АКБ, АчНагрузка, ВА
500010000150002000025000300003500040000
34х402ч 25мин1ч 15мин50 мин45 мин30 мин20 мин15 мин10 мин
34х653ч 50мин1ч 45мин1ч 15мин50 мин45 мин30 мин20 мин15 мин
34х1006ч3 ч2 ч1ч 30мин1ч 15мин1 ч45 мин30 мин
34х1207ч 15мин3ч 30мин2ч 45мин1ч 50мин1ч 30мин1ч 15мин1 ч45 мин
34х1509 ч4ч 30мин3 ч2ч 20мин1ч 45мин1ч 30мин1ч 15мин1 ч
34х20012 ч6 ч4 ч3 ч2ч 20мин2 ч1ч 40мин1ч 30мин
34х25015 ч7ч 30мин5 ч3ч 40мин3 ч2ч 30мин2 ч1ч 45мин

SKAT-UPS 40-3/3 + 36 АКБ (432 В)

Ёмкость АКБ, АчНагрузка, ВА
500010000150002000025000300003500040000
36х402ч 30мин1ч 20мин55 мин50 мин35 мин25 мин20 мин15 мин
36х654ч 10мин 2 ч1ч 20мин55 мин50 мин40 мин30 мин20 мин
36х1006ч 20мин3ч 15мин2ч 10мин1ч 45мин1ч 20мин1ч 10мин55 мин45 мин
36х1207ч 40мин3ч 45мин2ч 50мин2 ч1ч 35мин1ч 20мин1ч 10мин55 мин
36х1509ч 40мин4ч 50мин3ч 15мин2ч 25мин1ч 55мин1ч 35мин1ч 20мин1ч 10мин
36х20012ч 50мин6ч 20мин4ч 20мин3ч 15мин2ч 30мин2ч 10мин1ч 50мин1ч 35мин
36х25016 ч8 ч5ч 20мин4 ч3ч 15мин2ч 40мин2ч 15мин2 ч

SKAT-UPS 40-3/3 + 38 АКБ (456 В)

Ёмкость АКБ, АчНагрузка, ВА
500010000150002000025000300003500040000
38х402ч 40мин1ч 25мин1 ч55 мин40 мин30 мин25 мин20 мин
38х654ч 20мин2ч 10мин1ч 30мин1ч 5мин55 мин45 мин35 мин30 мин
38х1006ч 40мин3ч 25мин2ч 15мин1ч 50мин1ч 25мин1ч 15мин1 ч50 мин
38х1208 ч4ч 2ч 55мин2ч 5 мин1ч 40мин1ч 25мин1ч 15мин1 ч
38х15010 ч5ч3ч 25мин2ч 30мин2 ч1ч 40мин1ч 25мин1ч 15мин
38х20013ч 30мин6ч 50мин4ч 30мин3ч 25мин2ч 40мин2ч 15мин1ч 55мин1ч 40мин
38х25017 ч8ч 30мин5ч 40мин4ч 15мин3ч 25мин2ч 50мин2ч 25мин2ч 10мин

SKAT-UPS 40-3/3 + 40 АКБ (480 В)

Ёмкость АКБ, АчНагрузка, ВА
500010000150002000025000300003500040000
40х402ч 50мин1ч 30мин1ч 5мин1 ч55 мин40 мин30 мин25 мин
40х654ч 40мин2ч 20мин1ч 35мин1ч 10мин1 ч50 мин40 мин35 мин
40х1007 ч3ч 35мин2ч 25мин1ч 55мин1ч 30мин1ч 20мин1ч 10мин55 мин
40х1208ч 30мин4ч 15мин3 ч2ч 10мин1ч 45мин1ч 30мин1ч 20мин1ч 5мин
40х15010ч 40мин5ч 20мин3ч 35мин2ч 40мин2ч 5мин1ч 45мин1ч 30мин1ч 20мин
40х20014ч 20мин7ч 10мин4ч 45мин3ч 35мин2ч 50мин2ч 20мин2 ч1ч 45мин
40х25018 ч9 ч6 ч4ч 30мин3ч 35мин3 ч2ч 30мин2ч 15мин

Особенности SKAT-UPS 40-3/3

  • On-line технология двойного преобразования.  Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).
  • Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45); два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO); коммуникационный порт типа «сухой контакт».
  • Возможность подключения 34 / 36 / 38 / 40 АКБ большой емкости. Обеспечивает гибкость системы при подборе необходимого времени резерва.
  • "Горячая" замена АКБ. Позволяет дополнительно увеличивать время резерва, производя замену АКБ без отключения нагрузки.
  • Трёхуровневый режим заряда АКБ. Увеличивает срок службы АКБ и оптимизирует время её заряда.
  • Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от грозовых разрядов и всплесков напряжения.
  • Широкий диапазон стабилизации. В интервале от 208 до 478 В (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
  • Пользовательская настройка номинального входного и выходного напряжения. 380/400/415 В.
  • Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
  • Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
  • Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.
  • Автоматический и ручной байпас. Автоматический - повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования. Ручной (сервисный) - возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ.
  • Функциональный ЖК-дисплей. Отображает актуальную информацию о напряжении в сети, текущей нагрузке, состоянии аккумуляторных батарей и другое. Удобный, интуитивно понятный интерфейс позволяет легко контролировать всю систему.
  • Низкое энергопотребление и высокий коэффициент полезного действия (КПД). Что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения.
  • Режим ECO (экономичный режим). Можно использовать для снижения потребления электроэнергии, если нагрузка некритична к качеству электрической сети. В этом режиме источник питает нагрузку через внутренний электронный байпас, таким образом снижая потери энергии в выпрямителе и инверторе.
  • Коррекция коэффициента мощности (PFC  - Power Factor Correction). Уменьшает реактивную составляющую потребляемой мощности, что приводит к снижению потерь энергии и повышению эффективности работы источника питания.


  • Комплектация:

  • источник бесперебойного питания - 1 шт.
    кабель USB - 1 шт.
    кабель RS-242 - 1 шт.
    наконечник кабельный (кольцо) - 15 шт.
    ответная часть разъема для подключения контакта EPO - 1 шт.
    ответная часть разъема информационных выходов в формате «Сухой контакт» - 1 шт.
    пыльник АКБ - 80 шт.
    руководство по эксплуатации - 1 шт.

ПРОДУКЦИЯ В РЕЕСТРЕ МИНПРОМТОРГА

Российское оборудование, соответствующее высоким стандартам качества и надёжности.

Технические характеристики SKAT-UPS 40-3/3

№ п/п

Наименование параметра

 Значение параметра
ВХОДНЫЕ ПАРАМЕТРЫ
1 Номинальное входное напряжение, Uном, В заводская установка 380
настраивается пользователем 380/400/415
2 Диапазон входного напряжения без перехода в режим работы от батарей при 100 % нагрузки, В 305…478
при 50 % нагрузки, В 208…478
3 Номинальная входная частота, (Fном), Гц 50
4 Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузки, Гц 40…70
5 Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном = 380 В заводская установка -45 %; +25 %
настраивается пользователем + 10  %; + 15  %;
+ 20  %; - 20  %;
- 30  %
6 Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, % от Uном = 380 В заводская установка -45 %; +25 %
настраивается пользователем + 10  %; + 15  %;
+ 20  %; - 20  %;
- 30 %
7 Диапазон входной частоты, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, % от Fном ±10 %
8 Входной коэффициент мощности, не менее 0,99
9 Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более 3 %
10 Питание от генератора поддерживается
ВЫХОДНЫЕ ПАРАМЕТРЫ
11 Номинальная выходная мощность полная, ВА 40 000*
активная, Вт 36 000*
12 Номинальное выходное напряжение, В заводская установка 380
настраивается пользователем 380/400/415
13 Выходной коэффициент мощности, не менее 0,9
14 Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, % ±1
15 Отклик переходного напряжения (при линейной нагрузке) ±5
16 Фазовый баланс (100 % несбалансированная нагрузка) 120° ±1°
17 Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10 %), настраивается пользователем, % ±1; ±2; ±4; ±5;
±10
18 Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц 50±0,1% или
60±0,1%
19 Максимальный коэффициент пиковой импульсной нагрузки (крест- фактор) 3:1
20 Коэффициент нелинейных искажений напряжения на выходе (THDv), %, не более линейная нагрузка 2
нелинейная нагрузка

5
21 Форма выходного напряжения синусоидальная
ЭФФЕКТИВНОСТЬ
22 Коэффициент полезного действия, %, не менее 94,5
АККУМУЛЯТОРНАЯ БАТАРЕЯ
23 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
24 Рекомендуемая емкость АКБ внешних, Ач от 40**
25 Количество АКБ (настраивается пользователем), шт. 32(±192В)/34(±204В)/36(±216В)/38(±228В)/40(±240В)
26 Ток заряда АКБ (ограничен входным током), А, не более 20
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ
27 Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») ≥103 % — 125 % через 10 мин
125 % — 150 % через 1 мин
> 150 % немедленно
28 Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) ≥ 103 % — 110 % через 10 мин
110 % — 125 % через 1 мин
125 % — 150% через 5 с
> 150 % немедленно
29 Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А 80
30 Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А 1,7хIном
31 Габаритные размеры ШхГхВ, не более, мм без упаковки 250х608х655
в упаковке 350х710х700
32 Масса, НЕТТО (БРУТТО), кг, не более 46 (58)
33 Диапазон рабочих температур, °С 0…+40
34 Относительная влажность воздуха (без конденсации), %, не более 95
35 Высота над уровнем моря, не более, м 1500***
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
36 Степень защиты оболочкой по ГОСТ  14254 IP20
37 Содержание драгоценных металлов и камней нет

* Если изделие эксплуатируется при температуре выше +40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12 %. Запрещается эксплуатация изделия при температуре выше 50 °С.

** АКБ в комплект поставки не входят

*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже) (Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, деленной на номинальную мощность изделия)

Высота (м) 1500 2000 2500 3000 3500 4000 4500 5000
Нагрузочный коэффициент 100% 95% 90% 85% 80% 75% 70% 65%
